Cojali  |  SKU: 2260135

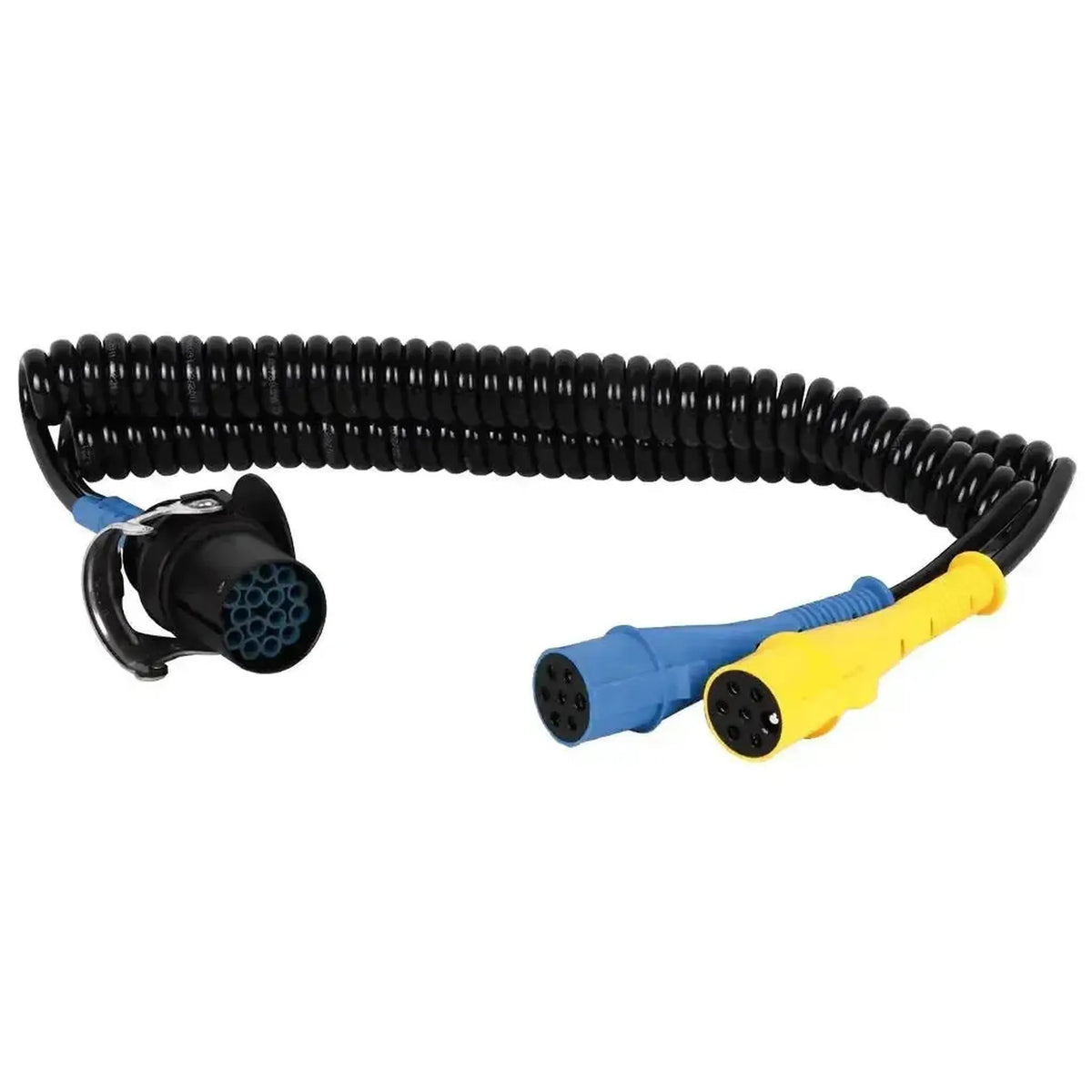

Cojali (2260135) | Mercedes 15 kontaktų – 7 kontaktų Type-S/N spiralinis kabelis | Priekaba

€163,95 su PVM
€135,50 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

Cojali 2260135 je 24V spiralinis kabelis, kuris jungia 15 kontaktų kištuką (ISO 12098) su dviem 7 kontaktų kištukais: Type N (ISO 1185, juodas) ir Type S (ISO 3731, baltas). Cojali jį pagamino su kontaktų išdėstymu, skirtu Mercedes-Benz.

Šį kabelį naudojate tarp vilkiko su 15 kontaktų jungtimi ir priekabos su 7 kontaktų jungtimis 24N ir 24S. Cojali kataloge jis taip pat nurodytas kaip papildomas kabelis Jaltest PTE, maitinimo ir signalų tarp vilkiko ir priekabos testavimo prietaisui.

PRIVALUMAI

✔Be apšvietimo, miglų žibintų ir atbulinės eigos žibinto, kabelis taip pat jungia 15 kontaktų kištuko 12 ir 15 kontaktus, todėl Mercedes specifiniai signalai pasiekia 7 kontaktų kištukus.
✔Juodas 24N ir baltas 24S kištukai atskiriami pagal spalvą, todėl juos galite teisingai prijungti vienu veiksmu.
✔Nuolatinė +24 V iš 9 kontakto eina į 24S 4 ir 6 kontaktus, todėl abu maitinimo kontaktai priekaboje gauna įtampą.
✔Su didžiausiu 4,5 m ilgiu ir -40 iki 80 °C darbine temperatūra kabelis tinka kasdieniam naudojimui lauke.

DĖMESIO

✕Kontaktų išdėstymas pritaikytas Mercedes-Benz; Iveco variantas yra 2260136, o bendras variantas – 2260108.
✕15 kontaktų kištuko 10, 11, 13 ir 14 kontaktai nėra sujungti.
✕EBS/ABS jungčiai papildomai reikia kabelio su ISO 7638, pavyzdžiui 2260113.
✕Tik 24V instaliacijoms; 12V priekaboms kabelis nėra skirtas.

Taikymas ir funkcijos

Kabelis jungia vilkiką su 15 kontaktų jungtimi su priekaba, turinčia 24N ir 24S jungtis, arba veikia kaip testavimo kabelis su Jaltest PTE.

Ką jungia kabelis

  • Apšvietimas į 24N: Posūkio žibintai, stabdžių žibintas ir galiniai žibintai.
  • Priešrūkinis žibintas į 24S: Nuo 3 kontakto į 24S 7 kontaktą.
  • Atbulinės eigos žibintas: Nuo 8 kontakto į 24S 3 kontaktą.
  • Maitinimas į 24S: 9 kontaktas į 24S 4 ir 6 kontaktus.
  • Mercedes signalai: 12 kontaktas į 24S 5, 15 kontaktas į 24N 7.
  • Masė: 4 kontaktas į abiejų kištukų 1 kontaktą.

Ką galite padaryti

  • Prijungimas: Elektriškai sujunkite vilkiką ir priekabą.
  • Testavimas: Su Jaltest PTE nuskaitykite signalus.
  • Keitimas: Pakeiskite susidėvėjusį spiralinį kabelį.

Kaip jį naudoti

  1. Kištukų patikrinimas: Patikrinkite, ar kontaktai švarūs ir tiesūs.
  2. Type N prijungimas: Įkiškite juodą kištuką į priekabos 24N.
  3. Type S prijungimas: Įkiškite baltą kištuką į priekabos 24S.
  4. 15 kontaktų prijungimas: Įkiškite 15 kontaktų kištuką į vilkiką arba PTE.
  5. Funkcijų patikrinimas: Patikrinkite apšvietimą ir maitinimą pagal kiekvieną funkciją.

Suderinami automobiliai ir taikymas

Lemiamas yra Mercedes-Benz kontaktų išdėstymas. Kabelis tinka vilkikui su 15 kontaktų jungtimi pagal ISO 12098 ir priekabai su 7 kontaktų jungtimis pagal ISO 1185 ir ISO 3731.

ISO 12098 į ISO 1185 ir ISO 3731:

  • Mercedes-Benz vilkikai su 15 kontaktų jungtimi: su priekaba, turinčia 24N ir 24S.
💡
Verta žinoti: Trys 15 kontaktų į 2x 7 kontaktų kabeliai skiriasi tik kontaktų išdėstymu. 2260108 palieka laisvus 10–15 kontaktus, 2260136 jungia 10, 11 ir 12 kontaktus, o 2260135 jungia 12 ir 15 kontaktus. Type N yra juodas, Type S – baltas.

Komplekto turinys

  • 1x Cojali (2260135) | Mercedes 15 kontaktų – 7 kontaktų Type-S/N spiralinis kabelis | Priekaba

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Cojali
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Spiralinis kabelis

Jungtys

Kištukas, jungiamas prie transporto priemonės ar mašinos diagnostikos lizdo. Jis turi tiksliai tikti.Jungtis transporto priemonės pusėje
15 kontaktų kištukas (ISO 12098)
Kokiai borto įtampai skirtas kabelis. Sunkvežimiai ir priekabos dažniausiai naudoja 24 V.Įtampa
24 V
Kokioje temperatūroje kabelį galima saugiai naudoti.Darbinė temperatūra
nuo -40 iki 80 °C

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis
450 cm
Kabelio arba adapterio svoris.Svoris
1,591 kg
Nuorodos numeris
2 260 135

Kitos specifikacijos

Taikymas
Vilkiko ir priekabos elektros jungtis, Mercedes-Benz kontaktų išdėstymas
Jungtis vilkiko pusėje
15 kontaktų ISO 12098 (kištukas)
Jungtis priekabos pusėje
7 kontaktų Type N (ISO 1185, juodas) ir 7 kontaktų Type S (ISO 3731, baltas)
Standartas
ISO 12098, ISO 1185, ISO 3731
