Cojali  |  SKU: 2260136

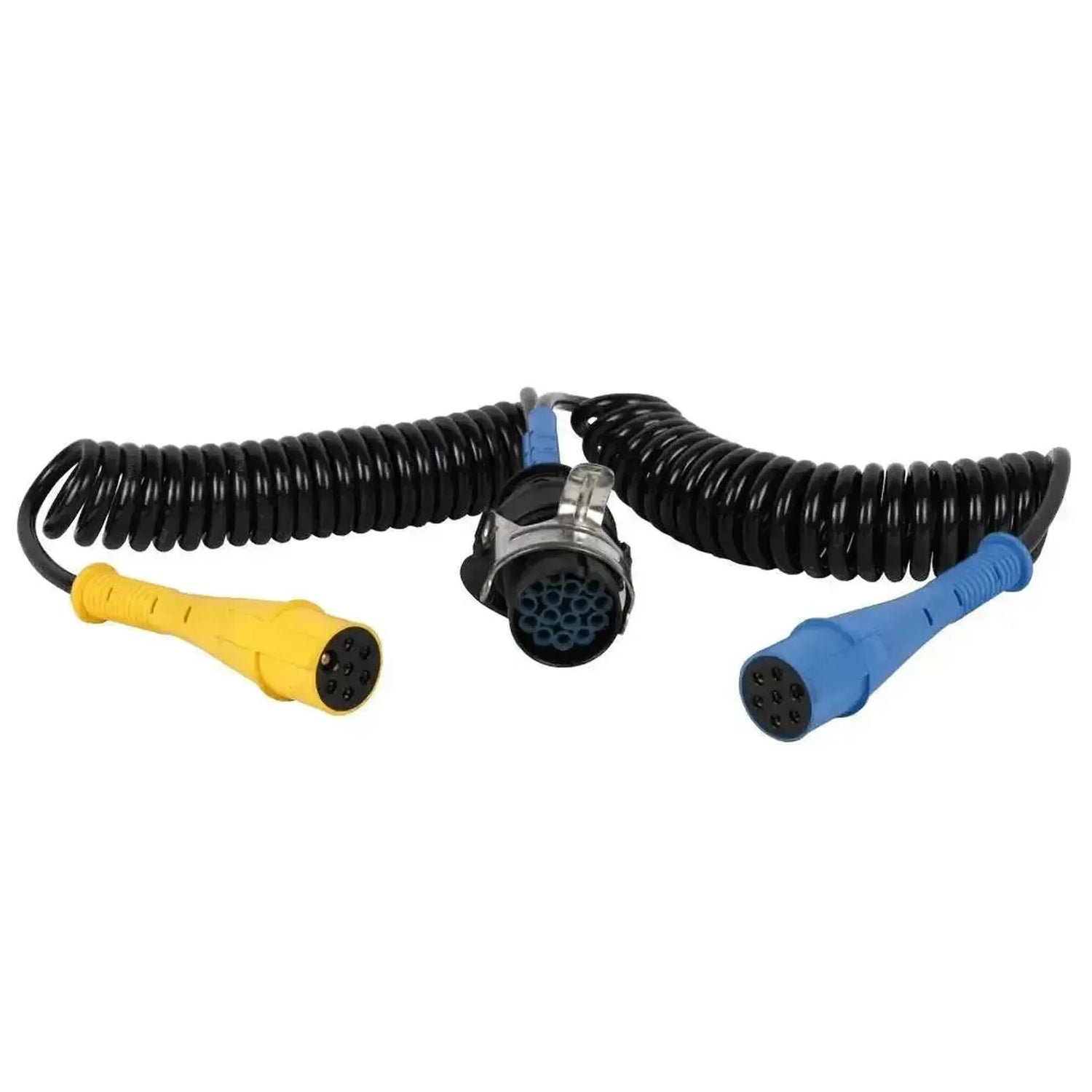

Cojali (2260136) | Iveco 7 kontaktų – 15 kontaktų Type-S/N spiralinis kabelis | Priekaba

€159,95 su PVM
€132,19 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

Cojali 2260136 je 24V spiralinis kabelis, jungiantis 15 kontaktų kištuką (ISO 12098) su dviem 7 kontaktų kištukais: Type N (ISO 1185, juodas) ir Type S (ISO 3731, baltas). Cojali jį gamina su kontaktų išdėstymu, skirtu Iveco.

Kabelį naudojate tarp vilkiko su 15 kontaktų jungtimi ir priekabos su 7 kontaktų jungtimis 24N ir 24S. Cojali kataloge jis taip pat nurodytas kaip papildomas kabelis Jaltest PTE, t. y. bandymo įrenginiui, skirtam maitinimui ir signalams tarp vilkiko ir priekabos.

PRIVALUMAI

✔Be apšvietimo, priešrūkinių žibintų ir atbulinės eigos žibinto, kabelis taip pat jungia 15 kontaktų kištuko 10, 11 ir 12 kontaktus, todėl Iveco specifiniai signalai pasiekia 7 kontaktų kištukus.
✔Juodą 24N ir baltą 24S kištukus galima atskirti pagal spalvą, todėl juos galima teisingai prijungti vienu veiksmu.
✔Nuolatinis +24 V iš 9 kontakto eina į 24S 4 ir 6 kontaktus, todėl abiem maitinimo kontaktams priekaboje tiekiama įtampa.
✔Kabelio didžiausias ilgis – 4,0 m, darbinė temperatūra – nuo -40 iki 80 °C, todėl jis tinka kasdieniam naudojimui lauke.

ATKREIPKITE DĖMESIO

✕Kontaktų išdėstymas pritaikytas Iveco; variantas Mercedes-Benz yra 2260135, o bendrasis variantas – 2260108.
✕15 kontaktų kištuko 13, 14 ir 15 kontaktai nėra sujungti, todėl CAN signalai iš 15 kontaktų jungties nepraeina.
✕EBS/ABS jungčiai papildomai reikia kabelio su ISO 7638, pavyzdžiui, 2260113.
✕Tik 24V įrenginiams; 12V priekaboms kabelis nepritaikytas.

Taikymas ir funkcijos

Kabelis jungia vilkiką su 15 kontaktų jungtimi su priekaba, turinčia 24N ir 24S jungtis, arba naudojamas kaip bandymo kabelis su Jaltest PTE.

Ką jungia kabelis

  • Apšvietimas į 24N: posūkių rodikliai, stabdžių žibintas ir galiniai žibintai.
  • Priešrūkinis žibintas į 24S: Nuo 3 kontakto į 24S 7 kontaktą.
  • Atbulinės eigos žibintas: Nuo 8 kontakto į 24S 3 kontaktą.
  • Maitinimas į 24S: 9 kontaktas į 24S 4 ir 6 kontaktus.
  • Iveco signalai: 10 kontaktas į 24N 7, 11 ir 12 kontaktai į 24S.
  • Masė: 4 kontaktas į abiejų kištukų 1 kontaktą.

Ką galite daryti

  • Prijungimas: Elektriškai sujungti vilkiką ir priekabą.
  • Bandymas: Su Jaltest PTE nuskaityti signalus.
  • Keitimas: Pakeisti susidėvėjusį spiralinį kabelį.

Kaip naudoti

  1. Kištukų patikrinimas: Patikrinkite, ar kontaktai švarūs ir tiesūs.
  2. Type N prijungimas: Įkiškite juodą kištuką į priekabos 24N.
  3. Type S prijungimas: Įkiškite baltą kištuką į priekabos 24S.
  4. 15 kontaktų prijungimas: Įkiškite 15 kontaktų kištuką į vilkiką arba PTE.
  5. Funkcijų patikrinimas: Patikrinkite apšvietimą ir maitinimą pagal kiekvieną funkciją.

Suderinami automobiliai ir taikymo sritys

Lemiamas yra kontaktų išdėstymas Iveco. Kabelis tinka vilkikui su 15 kontaktų jungtimi pagal ISO 12098 ir priekabai su 7 kontaktų jungtimis pagal ISO 1185 ir ISO 3731.

ISO 12098 į ISO 1185 ir ISO 3731:

  • Iveco vilkikai su 15 kontaktų jungtimi: su priekaba, turinčia 24N ir 24S.
💡
Verta žinoti: Trys 15 kontaktų į 2x 7 kontaktų kabeliai skiriasi tik kontaktų išdėstymu. 2260108 palieka laisvus 10–15 kontaktus, 2260136 jungia 10, 11 ir 12 kontaktus, o 2260135 jungia 12 ir 15 kontaktus. Type N yra juodas, Type S – baltas.

Pakuotės turinys

  • 1x Cojali (2260136) | Iveco 7 kontaktų - 15 kontaktų Type-S/N spiralinis kabelis | Priekaba

Techninės specifikacijos

Bendra informacija

Kabelio arba adapterio gamintojas. Dažnai jis turi atitikti Jūsų diagnostikos prietaiso gamintoją.Gamintojas
Cojali
Produkto rūšis: atskiras pereinamasis kabelis, adapteris be kabelio arba pilnas komplektas.Produkto rūšis
Spiralinis kabelis

Jungtys

Kokiai borto įtampai skirtas kabelis. Sunkvežimiai ir priekabos dažniausiai naudoja 24 V.Įtampa
24 V
Kokioje temperatūroje kabelį galima saugiai naudoti.Darbinė temperatūra
nuo -40 iki 80 °C

Matmenys ir svoris

Kabelio ilgis. Ilgesnis kabelis suteikia daugiau judėjimo laisvės, kai lizdas sunkiai pasiekiamas.Kabelio ilgis
400 cm
Nuorodos numeris
2 260 136

Kitos specifikacijos

Taikymas
Elektrinė vilkiko ir priekabos jungtis, Iveco kontaktų išdėstymas
Jungtis vilkiko pusėje
15 kontaktų ISO 12098 (kištukas)
Jungtis priekabos pusėje
7 kontaktų Type N (ISO 1185, juodas) ir 7 kontaktų Type S (ISO 3731, baltas)
Standartas
ISO 12098, ISO 1185, ISO 3731
