AsTools  |  SKU: A0080

22 dalių adapterių rinkinys ECU programavimui | Priedai

1 atsiliepimas
€53,95 su PVM
€44,59 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

Deze 22-delige adapterset is bedoeld voor het uitlezen en programmeren van regeleenheden (ECU's) op de werkbank. Elke adapter past op de contactpunten van een bepaalde ECU-familie, zodat u in één keer contact maakt met de BDM-, JTAG- of bootaansluiting op de print, zonder te solderen en zonder losse sondes te hoeven richten.

De set dekt de gangbare families van Bosch (waaronder Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW en Toyota (NEC76F). De adapters zijn groene printplaatjes van ongeveer 60 mm breed en worden gebruikt in een BDM-frame, samen met een programmeur zoals KESS, K-TAG, FGTech of een Dimsport-tool. Frame en programmeur zitten er niet bij.

PLUSPUNTEN

✔22 adapters in één set — De meest voorkomende ECU-families zonder losse aanschaf.
✔Zonder solderen — De print van de ECU blijft onbeschadigd.
✔BDM, JTAG en boot — Ook voor Denso-boot- en AUD-modus en de ST10-bootloader.
✔Sneller plaatsen — Eén adapter op de print in plaats van losse sondes richten.

AANDACHTSPUNTEN

✕BDM-frame nodig — De adapters werken alleen in combinatie met een BDM-frame.
✕Programmeur niet inbegrepen — KESS, K-TAG, FGTech of een Dimsport-tool heeft u zelf nodig.
✕Voeding apart — Bij sommige ECU's (o.a. Siemens, Delphi, Marelli) sluit u +12 V en massa los aan.
✕Vakkennis vereist — Een verkeerde adapter of plaatsing kan de ECU beschadigen.

Toepassingen en functionaliteiten

De adapterset is bedoeld voor chiptuners, ECU-specialisten en werkplaatsen die regeleenheden buiten het voertuig uitlezen, programmeren of klonen via een BDM-frame.

Toepassingen

  • ECU uitlezen: Een back-up van de software maken op de werkbank.
  • ECU programmeren: Aangepaste of herstelde software terugschrijven.
  • ECU klonen: Gegevens overzetten naar een vervangende regeleenheid.
  • Dataherstel: Een ECU uitlezen die via OBD niet meer reageert.

Aansluitmethoden

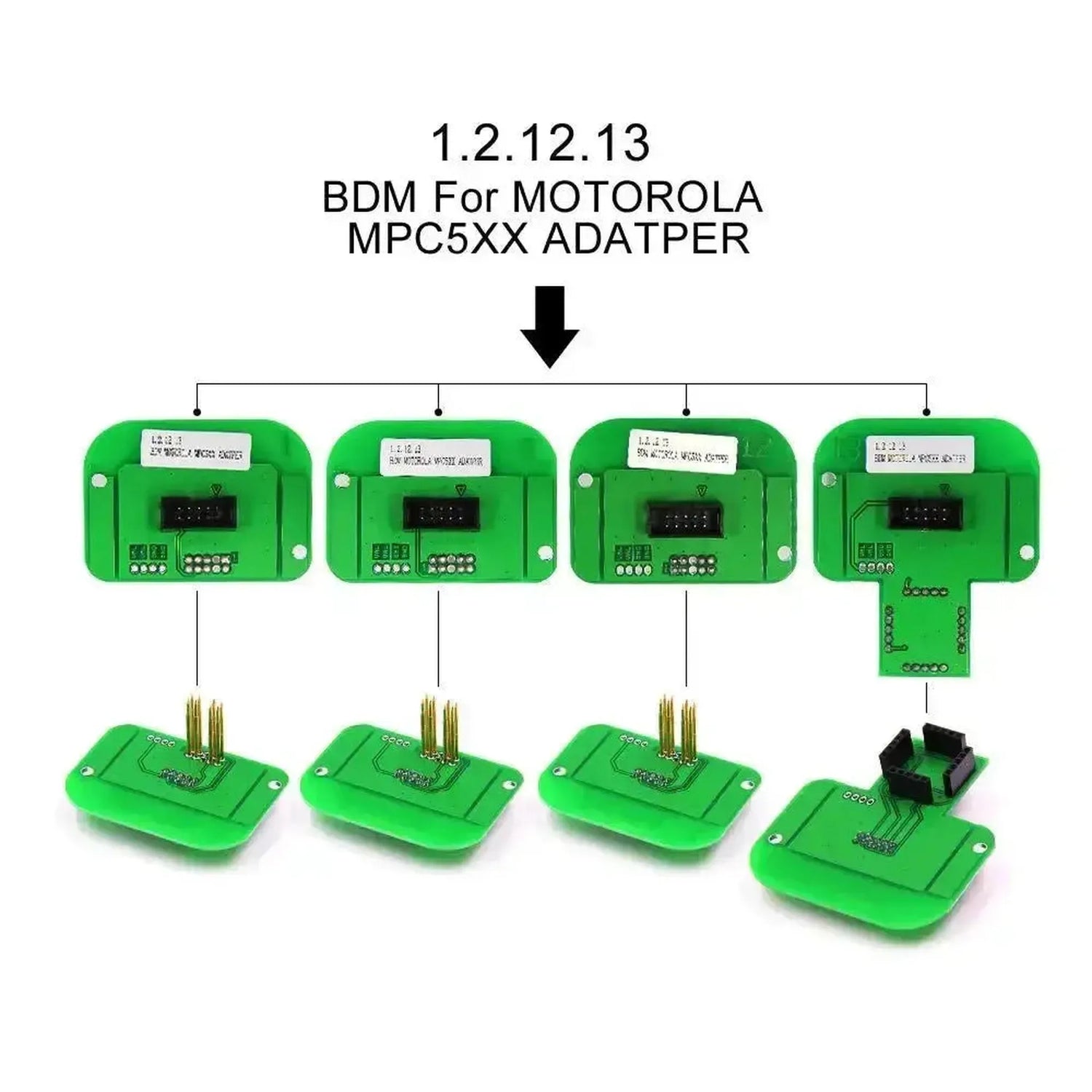

  • BDM: Background Debug Mode, onder meer Siemens, Marelli en EDC7.

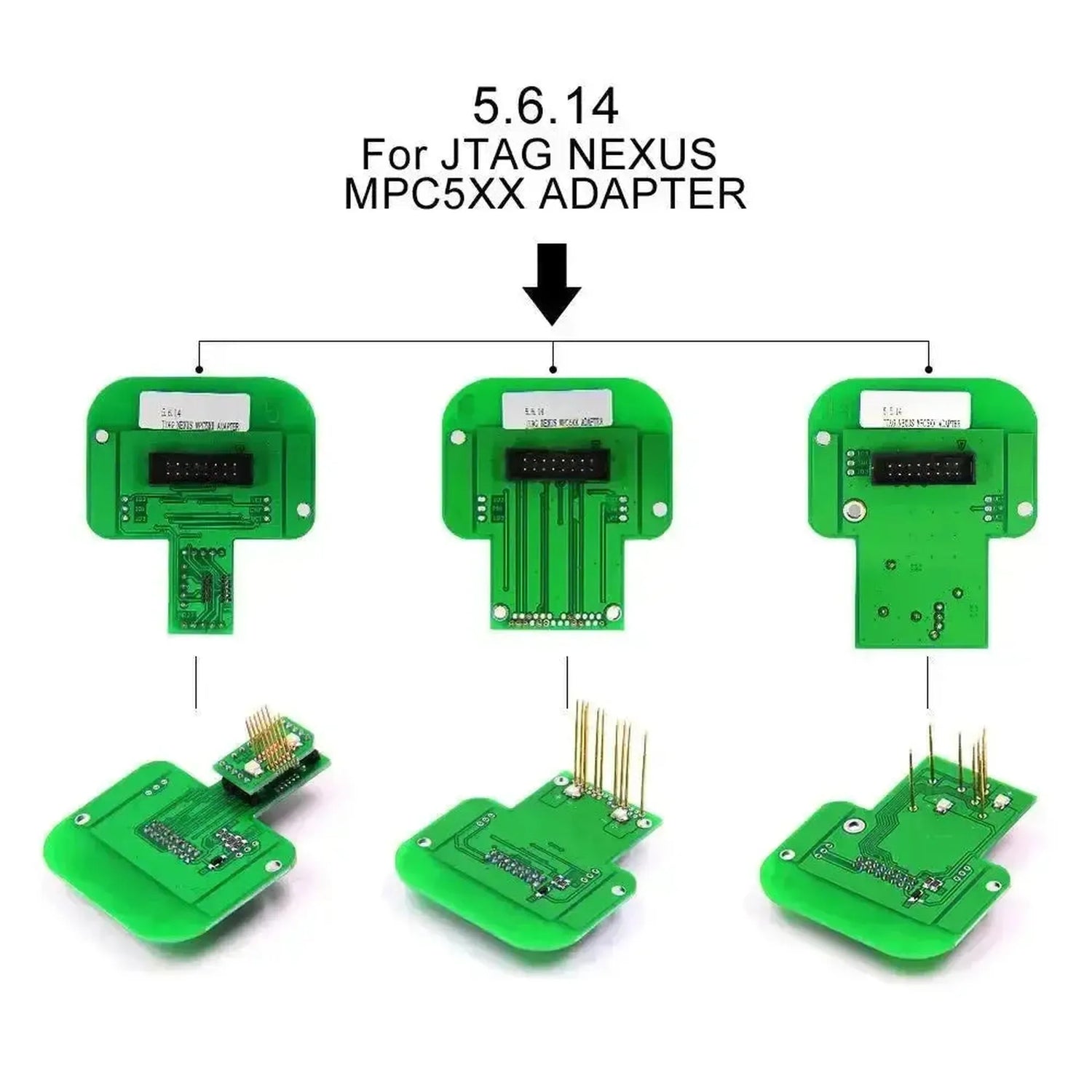

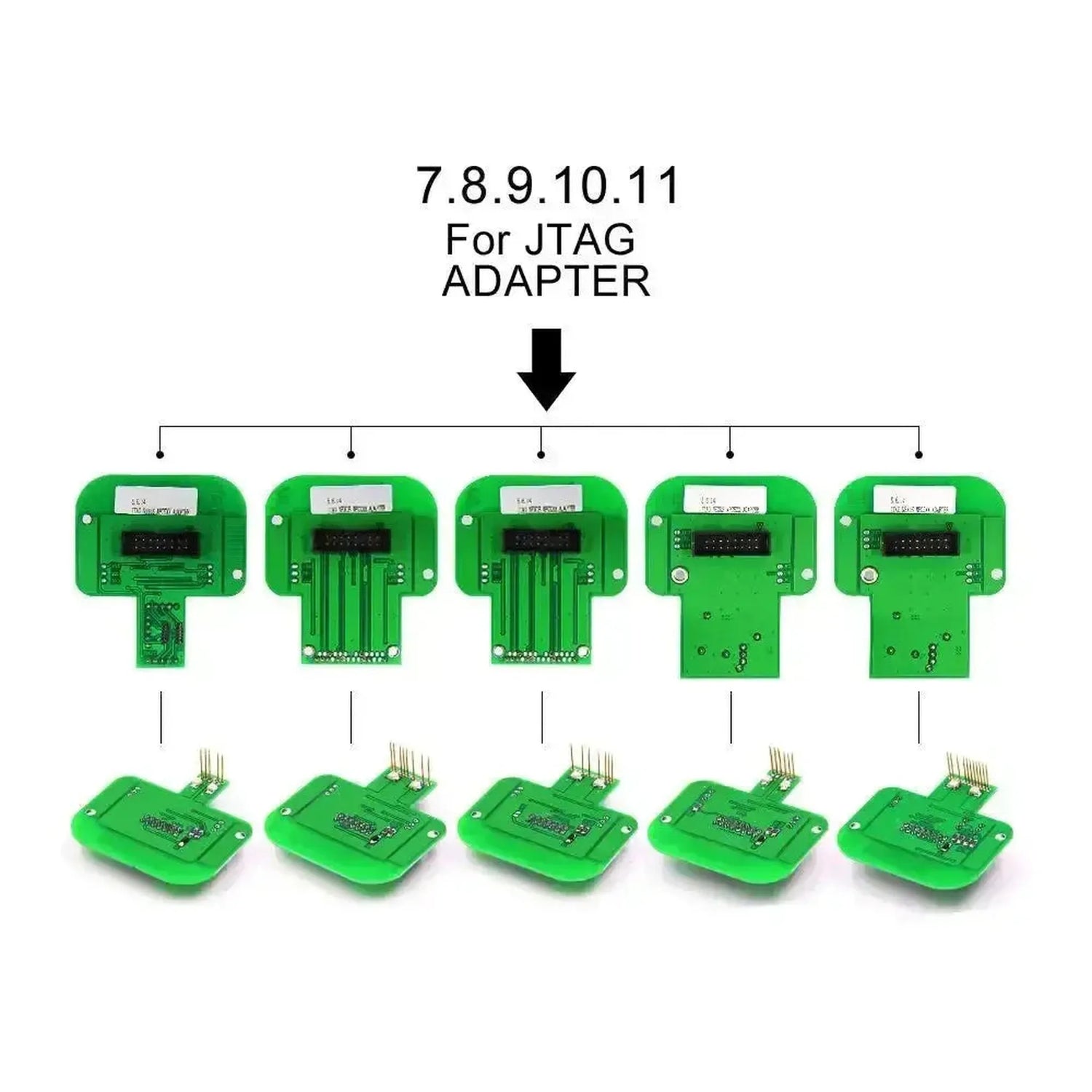

  • JTAG en Nexus: Onder meer Delphi en Marelli MPC55xx en TRW MPC5xx.
  • Boot en AUD: Denso CN1 tot CN3, en de ST10-bootloader.

Zo gebruikt u hem

  1. Adapter kiezen: Kies de adapter die bij de ECU-familie en het processortype hoort.
  2. ECU plaatsen: Leg de geopende ECU in het BDM-frame.
  3. Adapter zetten: Plaats de adapter op de contactpunten van de print.
  4. Voeding aansluiten: Sluit de programmeur aan en, waar nodig, apart +12 V en massa.
  5. Lezen of schrijven: Start het uitlezen of programmeren in de software van de programmeur.

Speciale functies en mogelijkheden

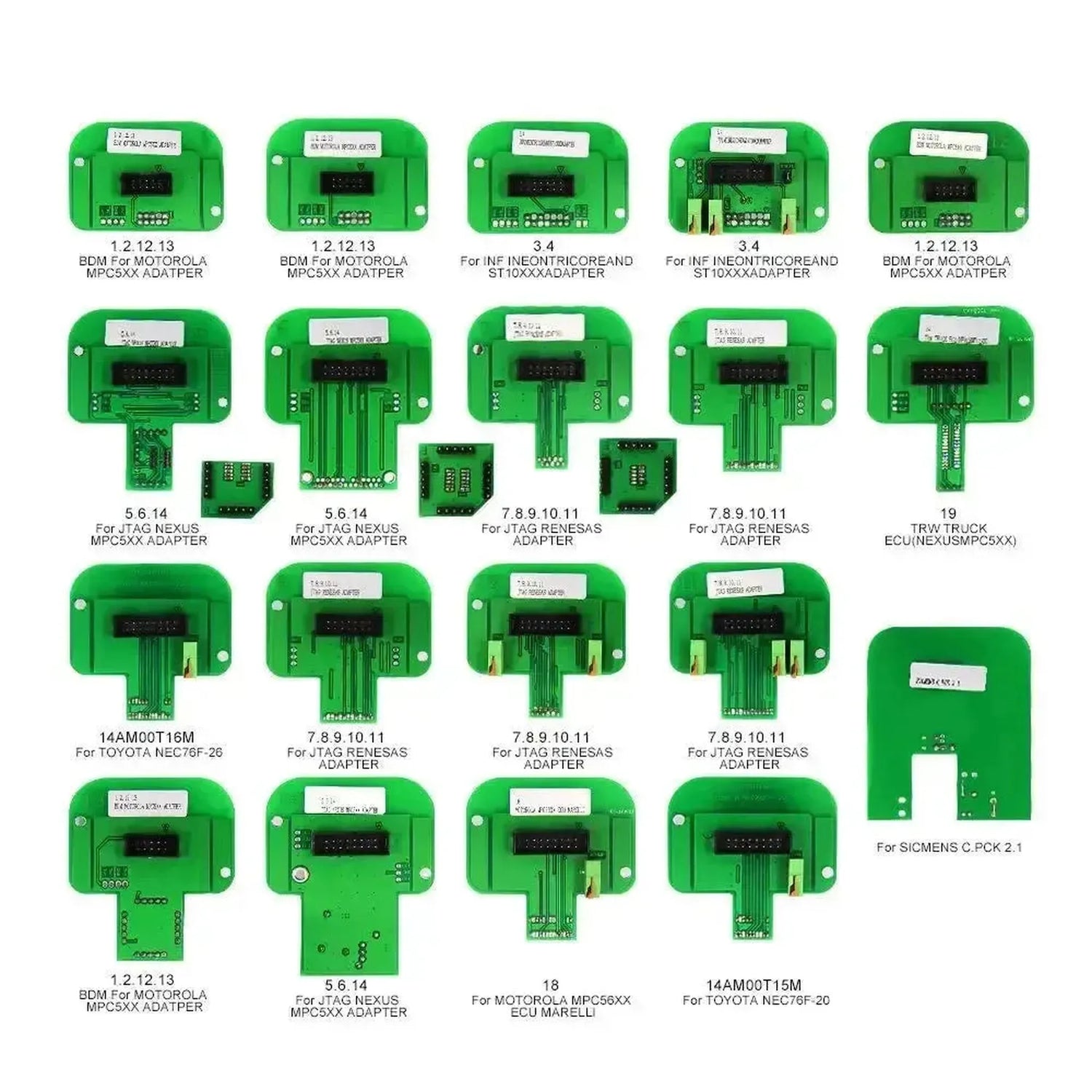

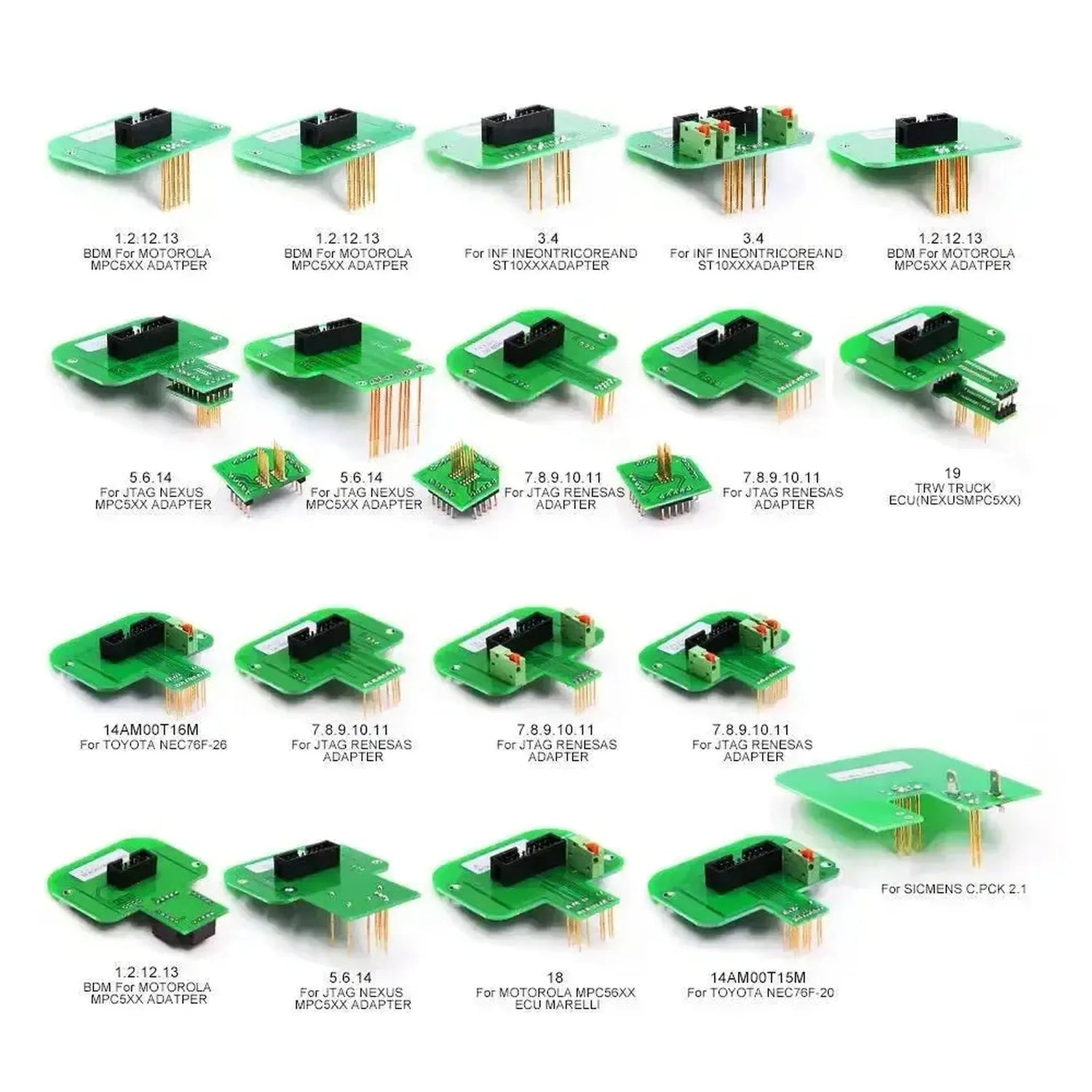

De set bevat adapters voor de volgende ECU-families en aansluitingen:

  • Bosch: Bosch-adapter en Infineon Tricore EDC17/MED17
  • Delphi: DCM, DCI en MPC55xx via JTAG
  • Denso: CN1, CN2 en CN3 in boot-modus, CN1 en CN2 in AUD-modus
  • Magneti Marelli: MPC55xx via JTAG, MPC/SPC56xx en BDM-inzetstuk
  • Siemens/Continental: BDM-inzetstuk en PCR2.1 (VAG 1.6 TDI)
  • EDC7: BDM-inzetstuk
  • TRW: Nexus MPC5xx
  • Toyota: NEC76F-20 en NEC76F-26
  • ST10xx: Bootloader
  • Lotus: NexusEFI T6
  • Basisadapter: Raster 1,27 mm

Verpakkingsinhoud

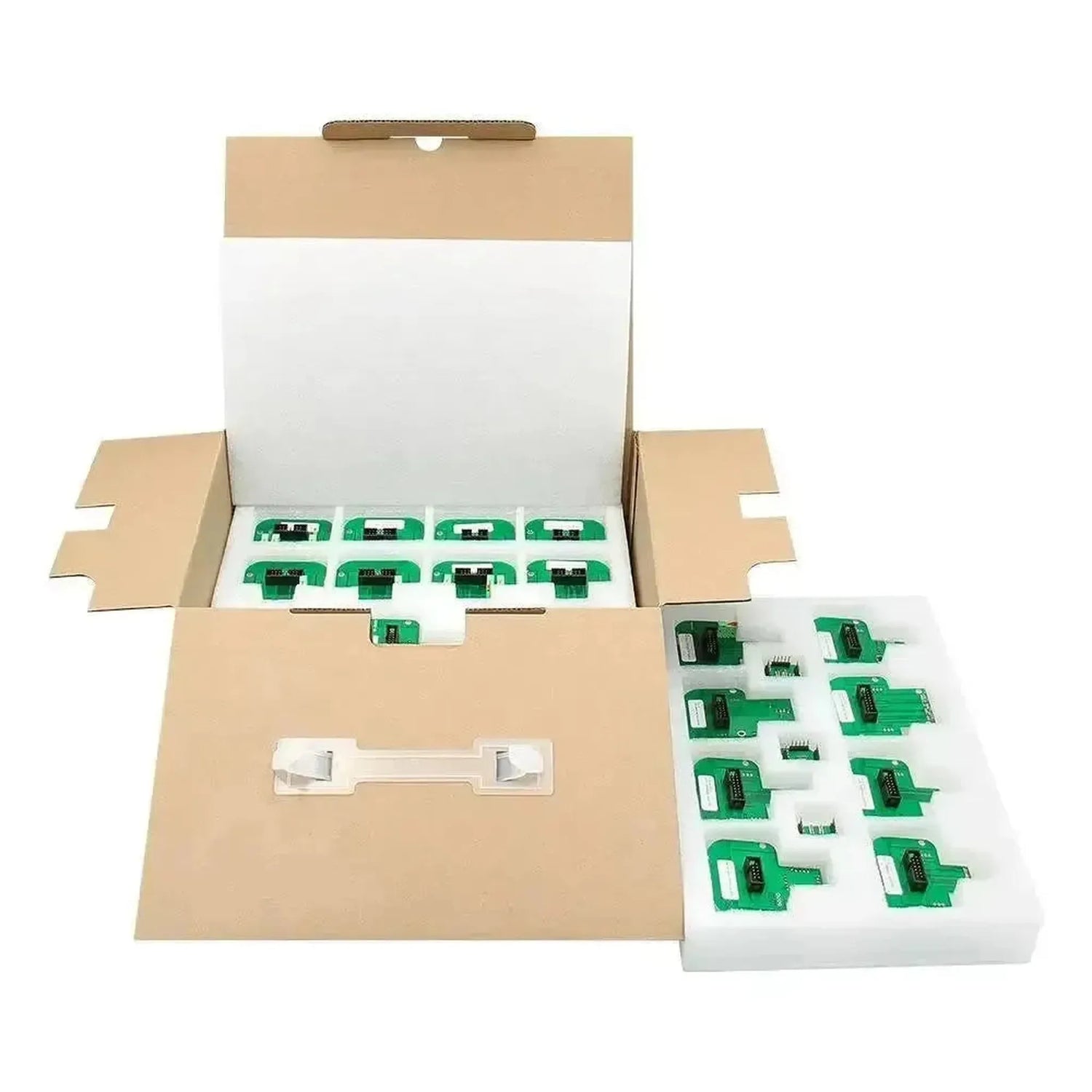

  • 22x BDM-adapters voor ECU-programmering
💡
Goed om te weten: Bij Bosch-ECU's gaat de voeding via de adapter. Bij onder meer Siemens, Delphi en Marelli niet: sluit daar +12 V en massa apart aan op de ECU, anders start de communicatie niet.

Techninės specifikacijos

Bendra informacija

Adapterių rinkinio gamintojas.Gamintojas
AsTools
Adapterio ar rinkinio tipas. Iš karto matote, kam jis skirtas.Adapterio tipas
BDM adapterių rinkinys
Su kuriais ECU programatoriais galite naudoti adapterius. Patikrinkite, ar Jūsų įrenginys yra sąraše.Tinka programatoriams
  • KESS
  • K-TAG
  • FGTech
  • Dimsport
Kaip adapteris naudojamas, pavyzdžiui, rėmelyje. Taip žinosite, ar prireiks papildomų dalių.Naudojimas
BDM rėmelyje

Jungtis

Kokiais būdais galite nuskaityti arba programuoti valdymo bloką. Kiekvienam ECU reikalingas tam tikras metodas.Darbo metodai
  • BDM
  • JTAG
  • Nexus
  • Boot
  • AUD
Kurių gamintojų valdymo blokus galite prijungti. Patikrinkite, ar yra ECU, su kuriais dirbate.ECU gamintojai
  • Bosch
  • Delphi
  • Denso
  • Magneti Marelli
  • Siemens Continental
  • Toyota
  • TRW
  • Lotus
Kiek adapterių yra rinkinyje. Kuo jų daugiau, tuo daugiau tipų valdymo blokų galite prijungti.Adapterių skaičius
22 adapteriai

Taikymas

Ar galite nukopijuoti valdymo bloko duomenis į kitą bloką. Naudinga keičiant sugedusį ECU.ECU klonayimas

Kitos specifikacijos

ECU-families
Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
Uitvoering
Groene printplaat, ca. 60 mm breed, 2 mm dik
Geschikt voor
KESS, K-TAG, FGTech, Dimsport en vergelijkbare programmeurs
