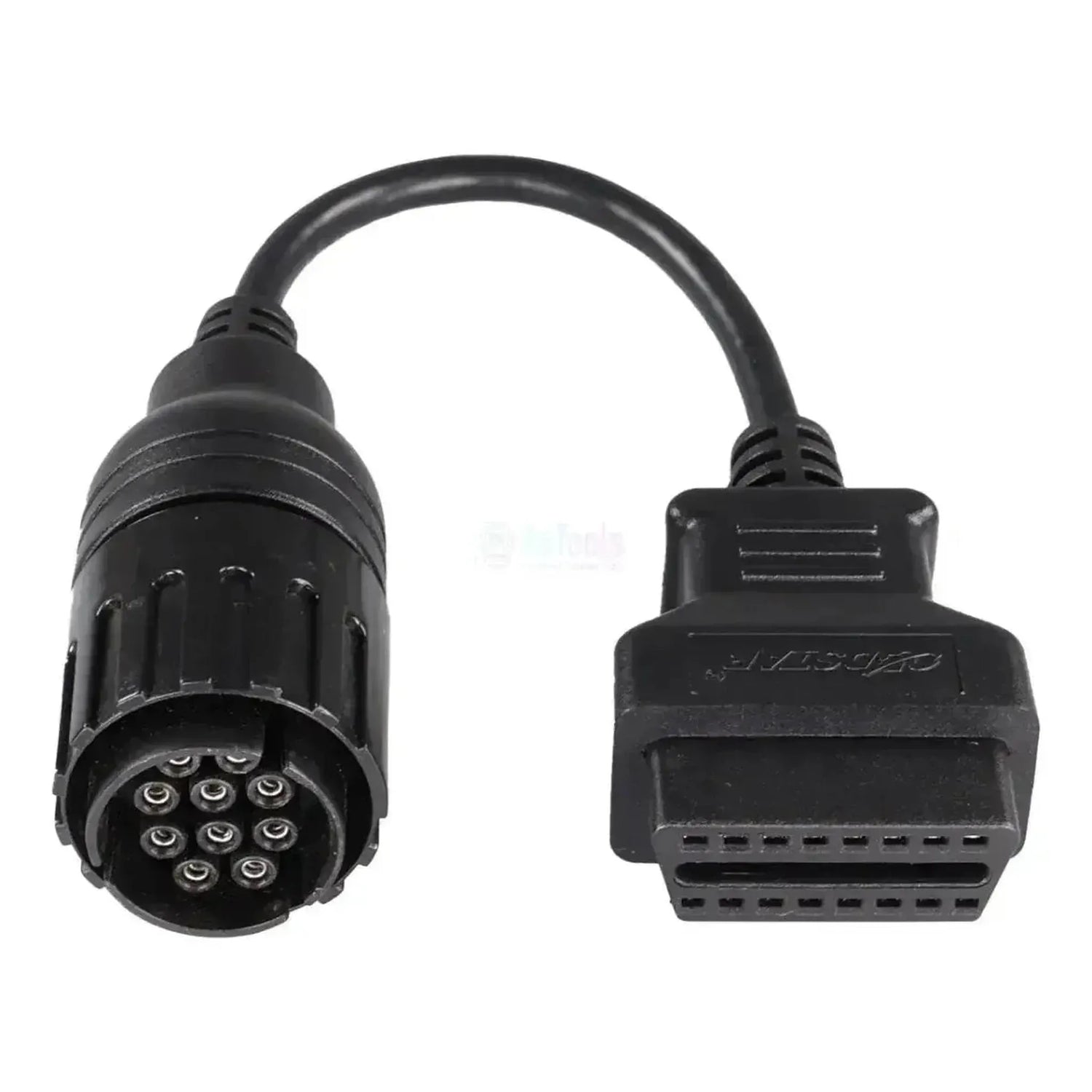

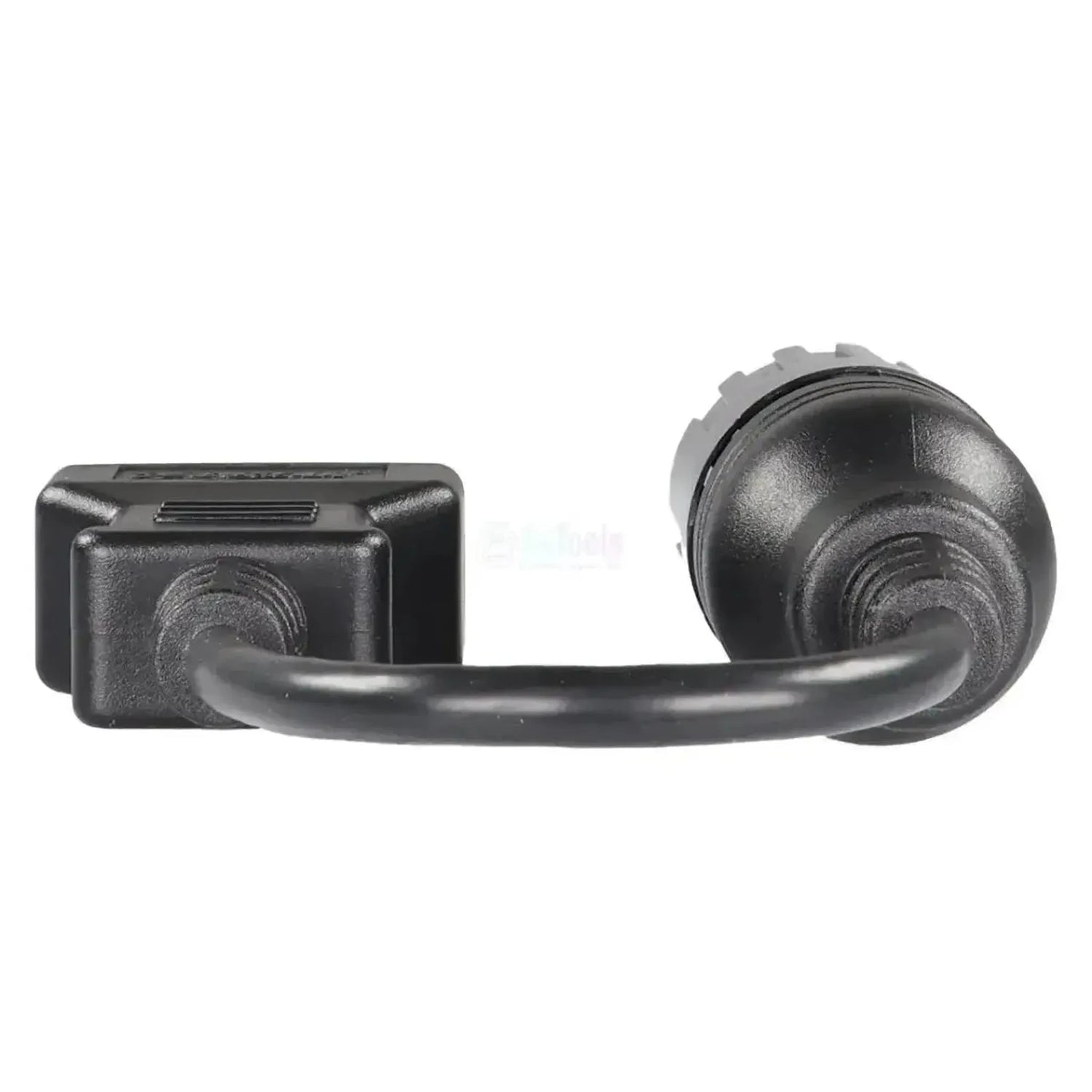

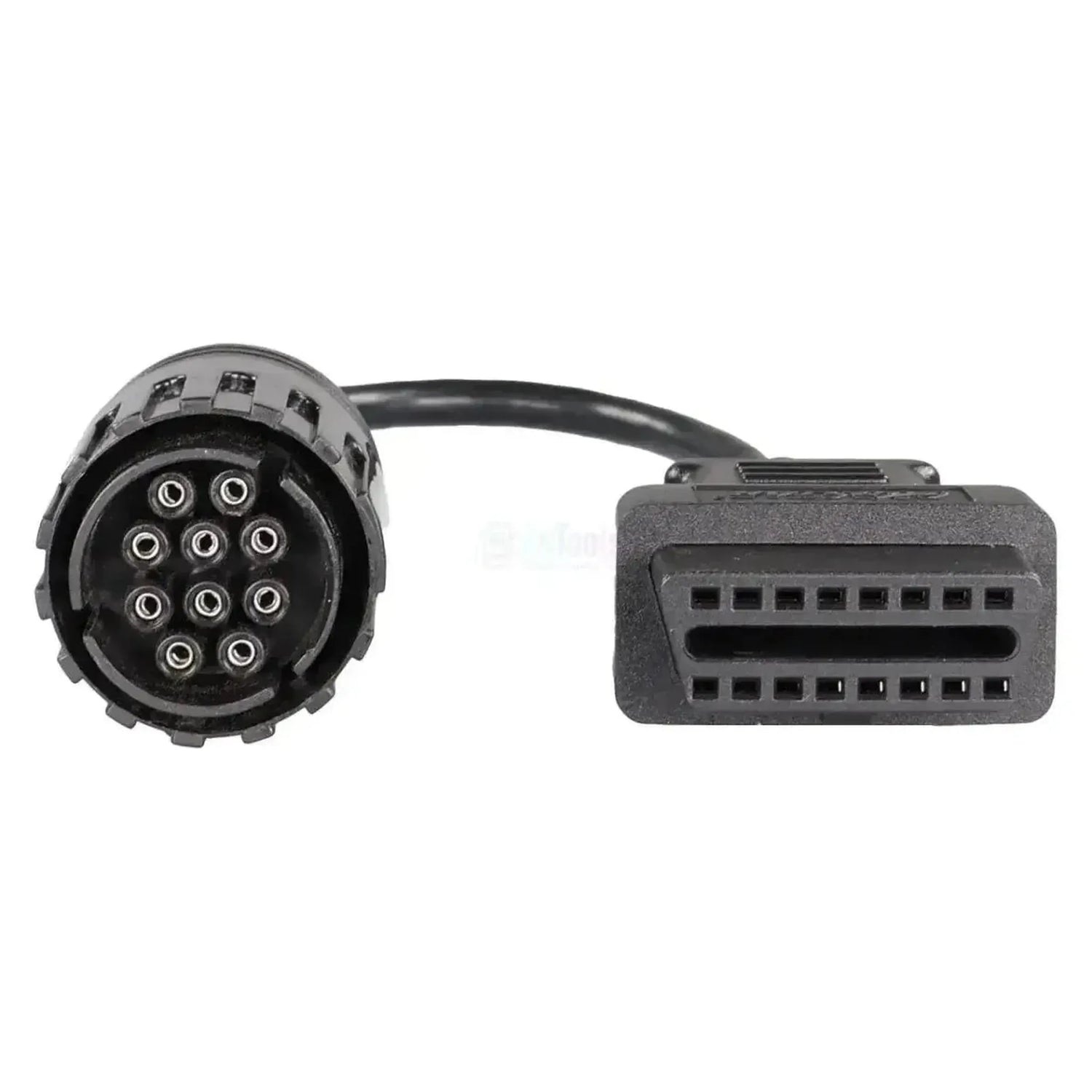

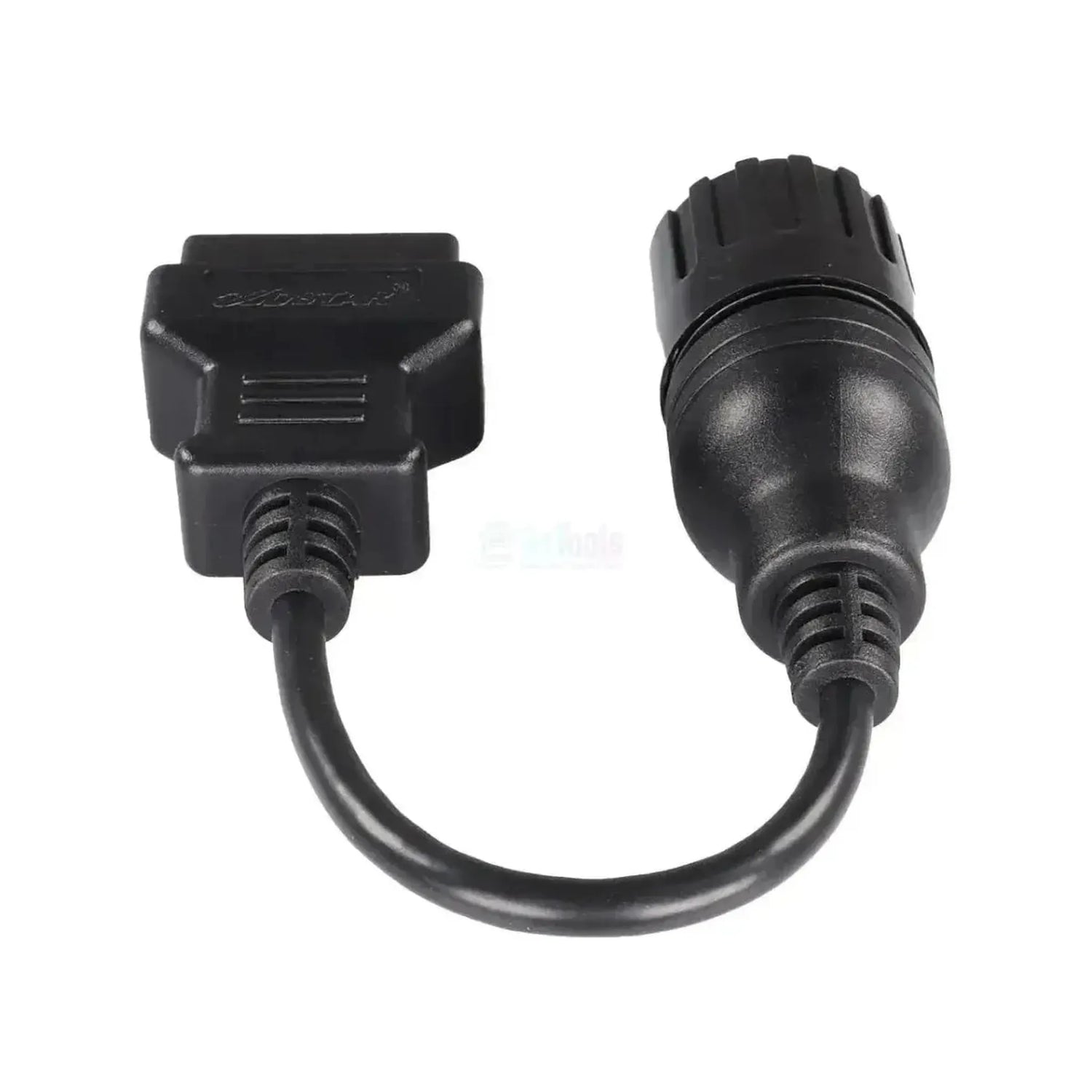

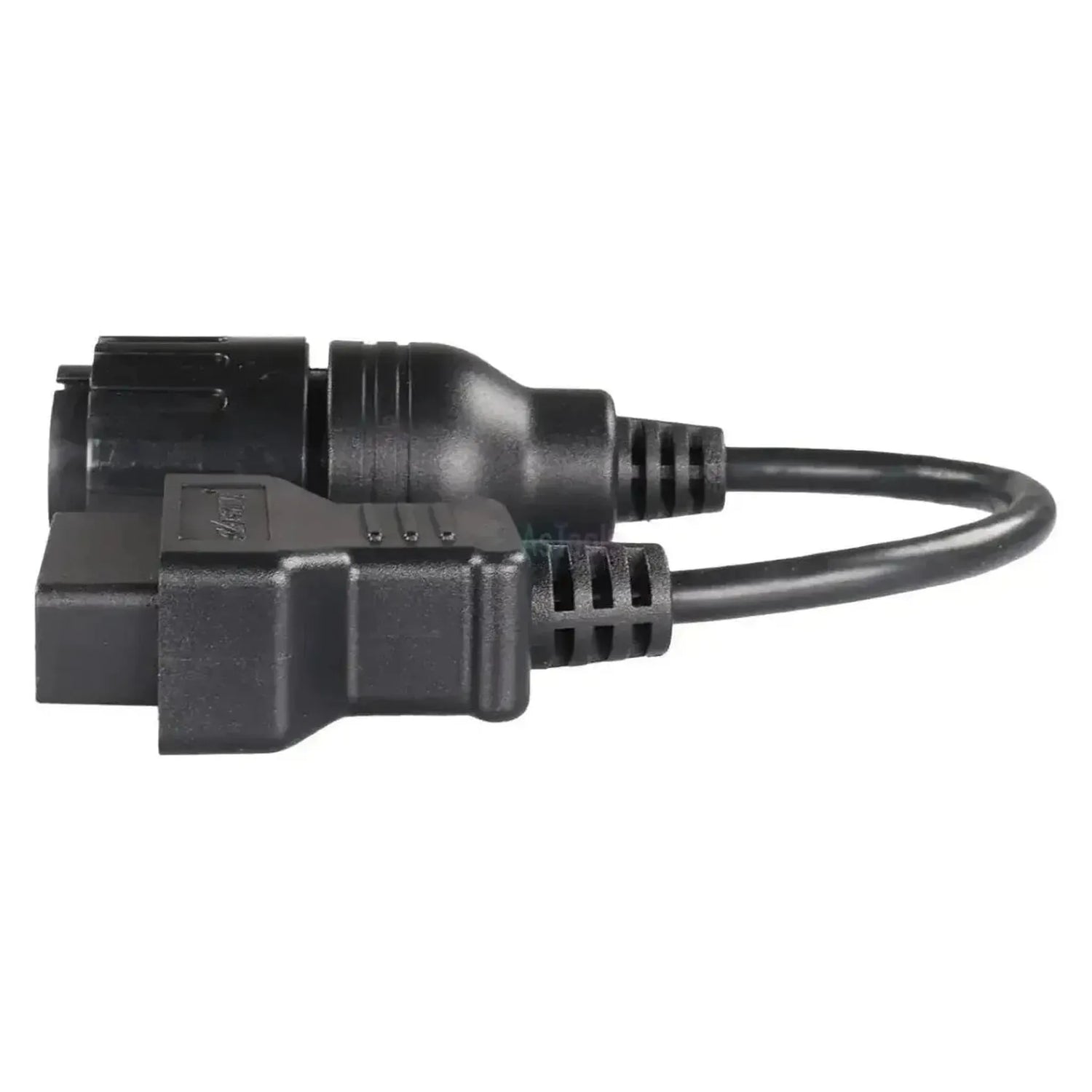

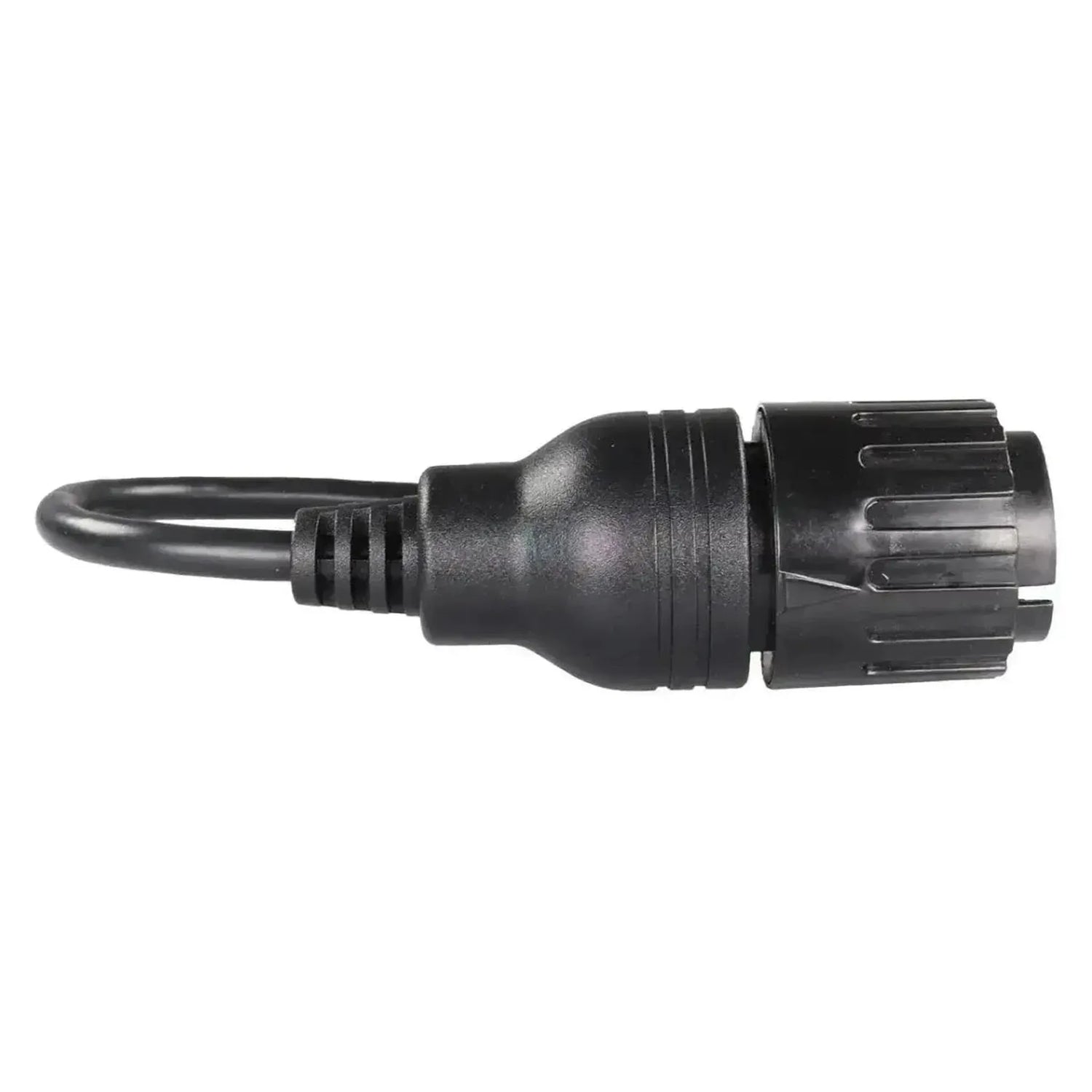

OBDSTAR M040 – tai adapterinis kabelis apvaliajai 10 kontaktų diagnostikos prievadui BMW dviračiams. Transporto priemonės pusėje sumontuotas cilindrinės formos 10 kontaktų jungtis, o diagnostinės aparatūros pusėje – standartinis 16 kontaktų OBD2 (J1962) konektor, prie kurio prijungiamas diagnostinis skaitytuvas.
BMW ilgą laiką naudojo šią apvalią jungtį savo dviračiuose, kai OBD2 diagnostikos konektor dviratyje dar nebuvo standartizuotas. Priklausomai nuo modelio ir gamybos metų, komunikacija vyksta per K-liniją arba per CAN-magistralę. Kabelyje nėra aktyvios elektronikos: signalinės linijos tiesiogiai perduodamos per jungtį, todėl kabelis veikia kaip pasyvus kontaktų daugiklis. Per šį ryšį pasiekiami variklio valdymo blokas ir kiti diagnostikos magistralėje sujungti sistemos. Kokios funkcijos ir protokolai yra prieinami, skiriasi priklausomai nuo modelio, gamybos metų ir jūsų skaitytuvo programinės įrangos; pats kabelis nepapildo jokių diagnostinių galimybių.
PRANAŠUMAI
SVARBŪS ASPEKTAI
Taikymo sritys ir funkcijos
Per šį ryšį pasiekiami elektroninės sistemos, sujungtos į dviračio 10 kontaktų diagnostikos magistralę.
Valdymo blokai, kuriuos galite pasiekti
- Variklio valdymo blokas (ECU): variklio vadybos reguliavimo blokas, sujungtas prie 10 kontaktų prievado.
- Kitos elektroninės sistemos: kurie moduliai yra toliau prieinami, priklauso nuo modelio ir gamybos metų.
Ką galite daryti
- Gedimų kodų skaitymas: iš variklio valdymo bloko ir kitų sujungtų sistemų nuskaityti sukaupti klaidų kodai (DTC).
- Gedimų kodų valymas: klaidų atmintinės išvalymas po gedimo šalinimo.
- Tiesioginių duomenų peržiūra: faktinės jutiklių reikšmės ir parametrai skaityti stovint ar važiuojant.
- ECU identifikacijos skaitymas: transporto priemonės ir sistemos duomenys, įskaitant ECU versiją ir transporto priemonės identifikacijos numerį (VIN).
- Aktoriaus valdymas: komponentai valdomi per diagnostinę programinę įrangą bandymo tikslais, atsižvelgiant į OBDSTAR aparato sistemos palaikymą.
- Pastaba: prieinamas funkcijų paketas skiriasi priklausomai nuo modelio, gamybos metų ir OBDSTAR aparato.
Suderinami transporto priemonės tipai ir panaudojimas
Svarbiausias veiksnys yra apvalus 10 kontaktų diagnostikos prievadas, o ne modelis. Toliau išvardinti BMW dviračiai turi tą prievadą. Keičiant modelį, gamintoja gali pereiti prie kito ryšio tipo, todėl prieš užsakymą patikrinkite jungties tipą pačiame dviračyje.
BMW:
- F 650 GS: (2000–2012)
- F 700 GS: (2012–2018)
- F 800 GS / F 800 GS Adventure: (2008–2018)
- F 800 R: (2009–2019)
- F 800 S / F 800 ST: (2006–2012)
- G 650 GS / G 650 GS Sertão: (2011–2016)
- K 1200 GT / K 1200 LT / K 1200 R / K 1200 S: (2004–2008)
- K 1300 GT / K 1300 R / K 1300 S: (2009–2016)
- R 1150 GS / R 1150 R / R 1150 RS / R 1150 RT: (2000–2006)
- R 1200 GS / R 1200 GS Adventure: (2004–2013)
- R 1200 R / R 1200 RS / R 1200 RT / R 1200 S / R 1200 ST: (2005–2013)
Pakuotės turinys
- 1x OBDSTAR (M040) | BMW 10-pins OBD - 16-pins OBD2 adapterinis kabelis | Dviratis
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Prekės ženklas | OBDSTAR |
| Kataloginis numeris | M040 |
| Tipas | Perėjimo kabelis |
| Panaudojimas | BMW 10 kontaktų apvalus diagnostikos prievadas (dviratis) |
| Transporto priemonės šoninė jungtis | BMW 10 kontaktų OBD (apvalus) |
| Skaitytuvų šoninė jungtis | 16 kontaktų OBD2 (J1962) |
| Komunikacija | K-linija arba CAN-magistralė, priklausomai nuo modelio ir gamybos metų |
| Valdymo blokai | Variklio valdymo blokas (ECU) ir kitos sujungtos sistemos |
| Segmentas | Motociklas |
| Palaikomos markės | BMW |
| Modelių diapazonas | 2000–2019, jei įrengtas apvalus 10 kontaktų prievadas |
| Reikalinga naudoti | OBDSTAR diagnostikos skaitytuvas su motociklų aprėptimi, pavyzdžiui, MS50, MS70 arba MotoMaster |
| Papildomai reikalinga | Ne; kabelis veikia be adapterio ar maitinimo |
| Svoris | 0,1 kg |
