Jaltest | SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4 kontaktų OBD – 16 kontaktų OBD2 adapterio kabelis | Motorinis laivas

Name: Jaltest (JDC616A) | Suzuki 4 kontaktų OBD – 16 kontaktų OBD2 adapterio kabelis | Motorinis laivas
Brand: Jaltest
SKU: JDC616A
Price: 69.95 EUR
Availability: InStock

€69,95 su PVM

€57,81 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

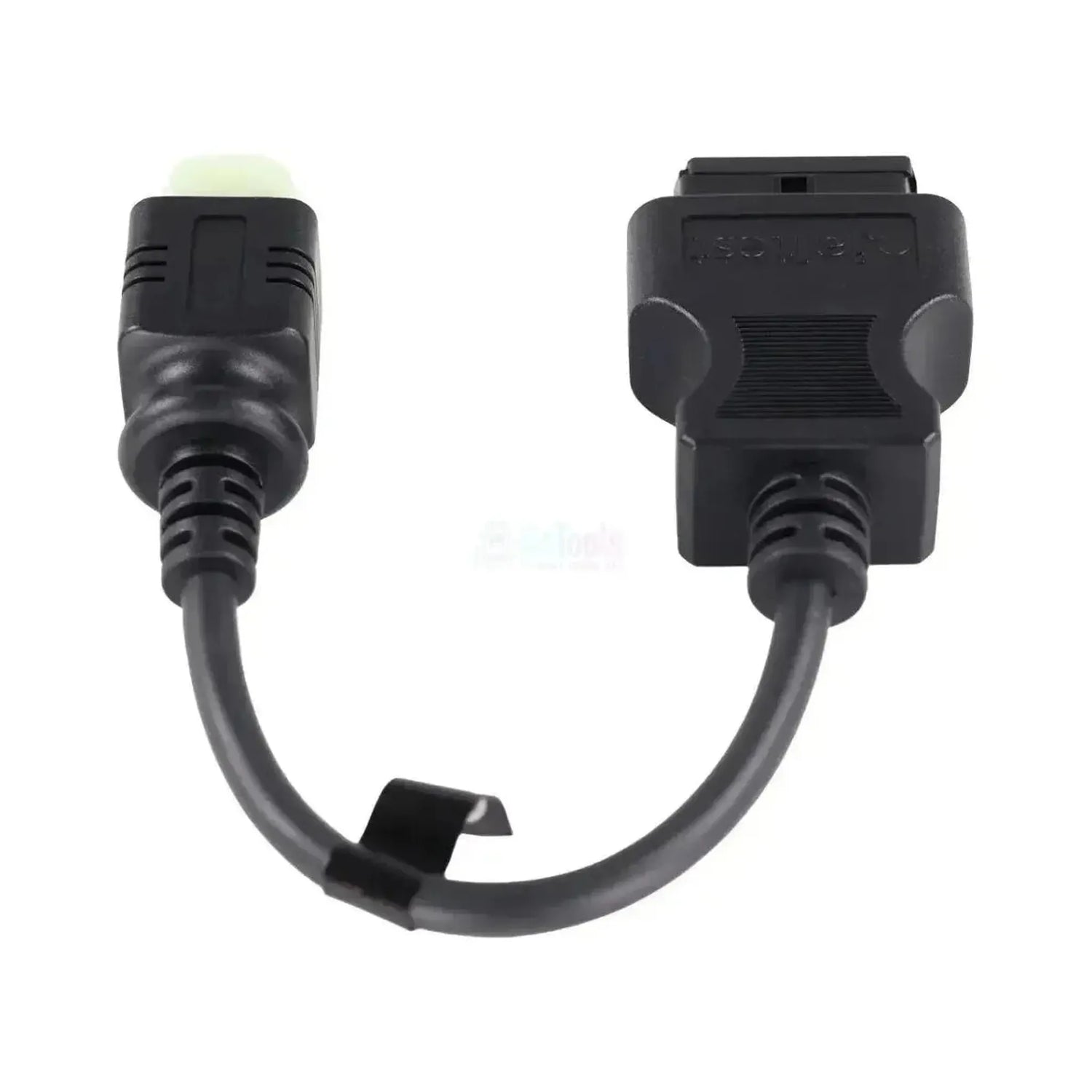

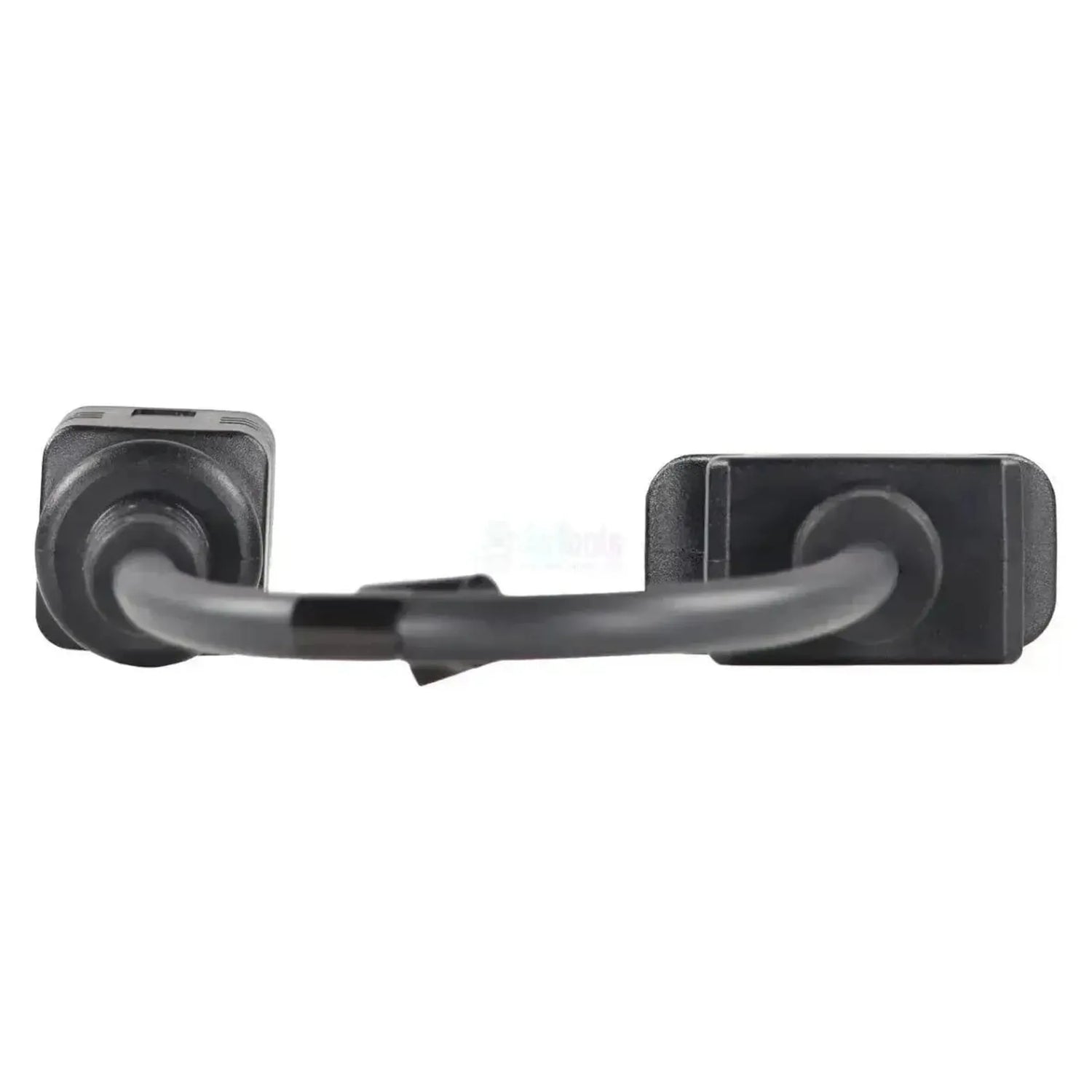

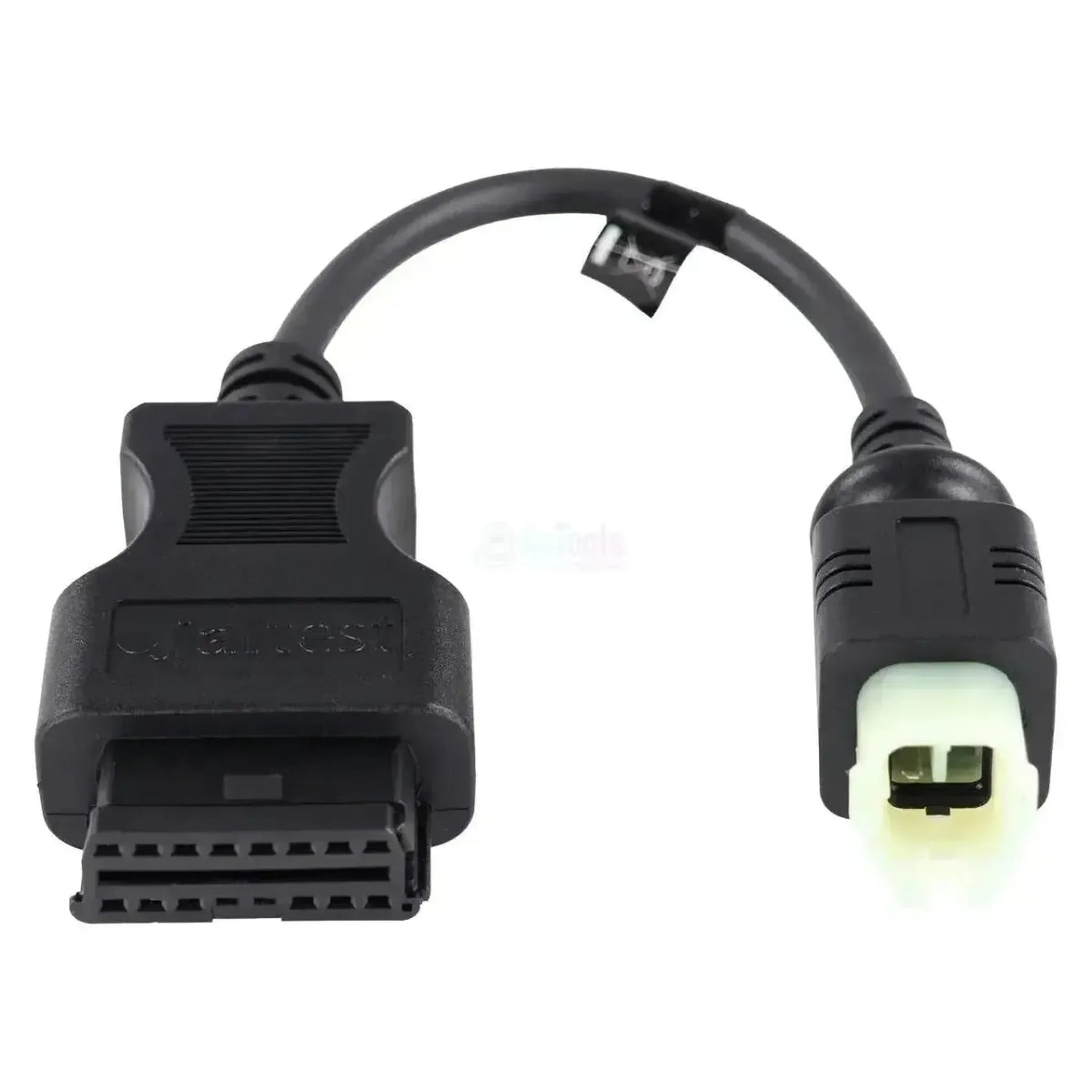

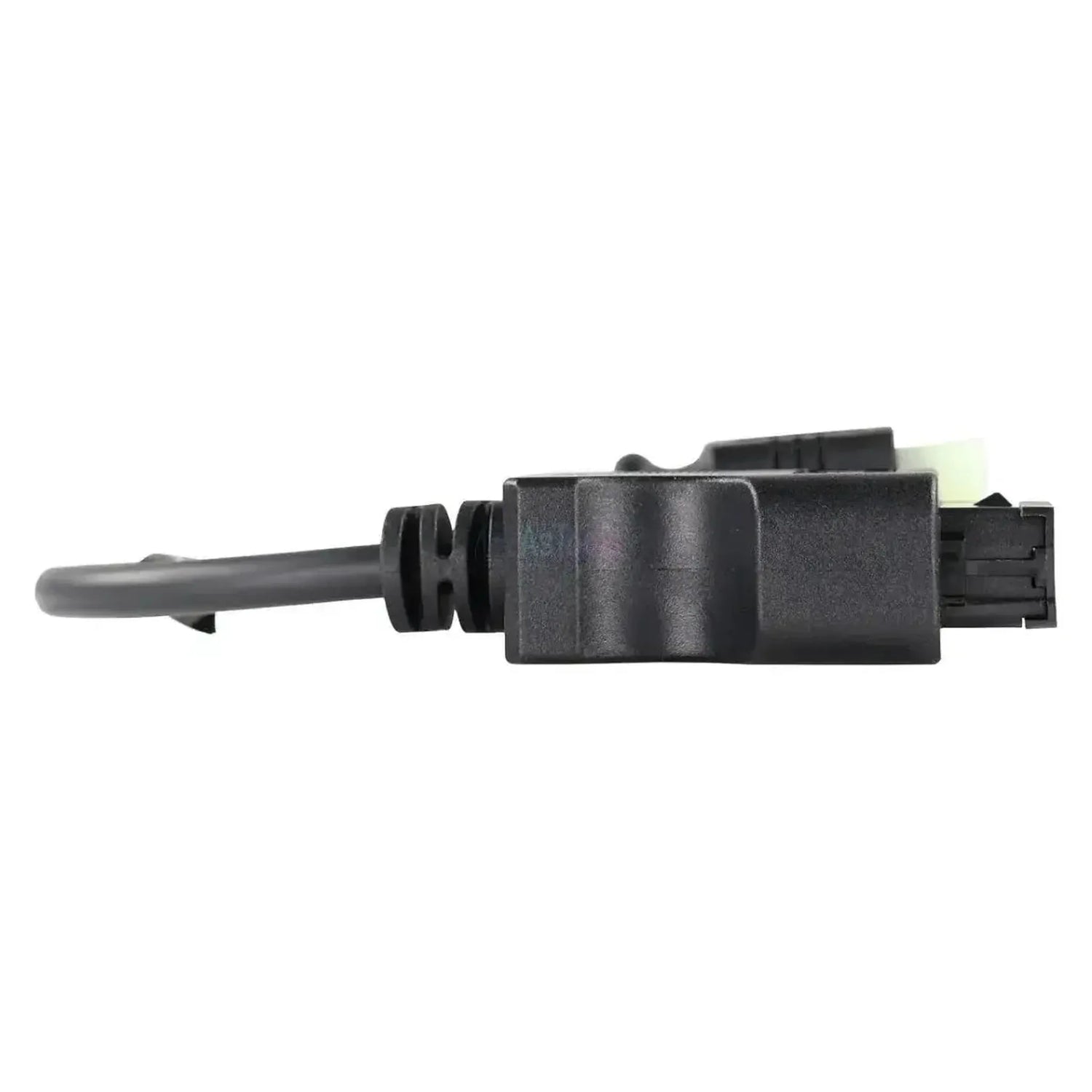

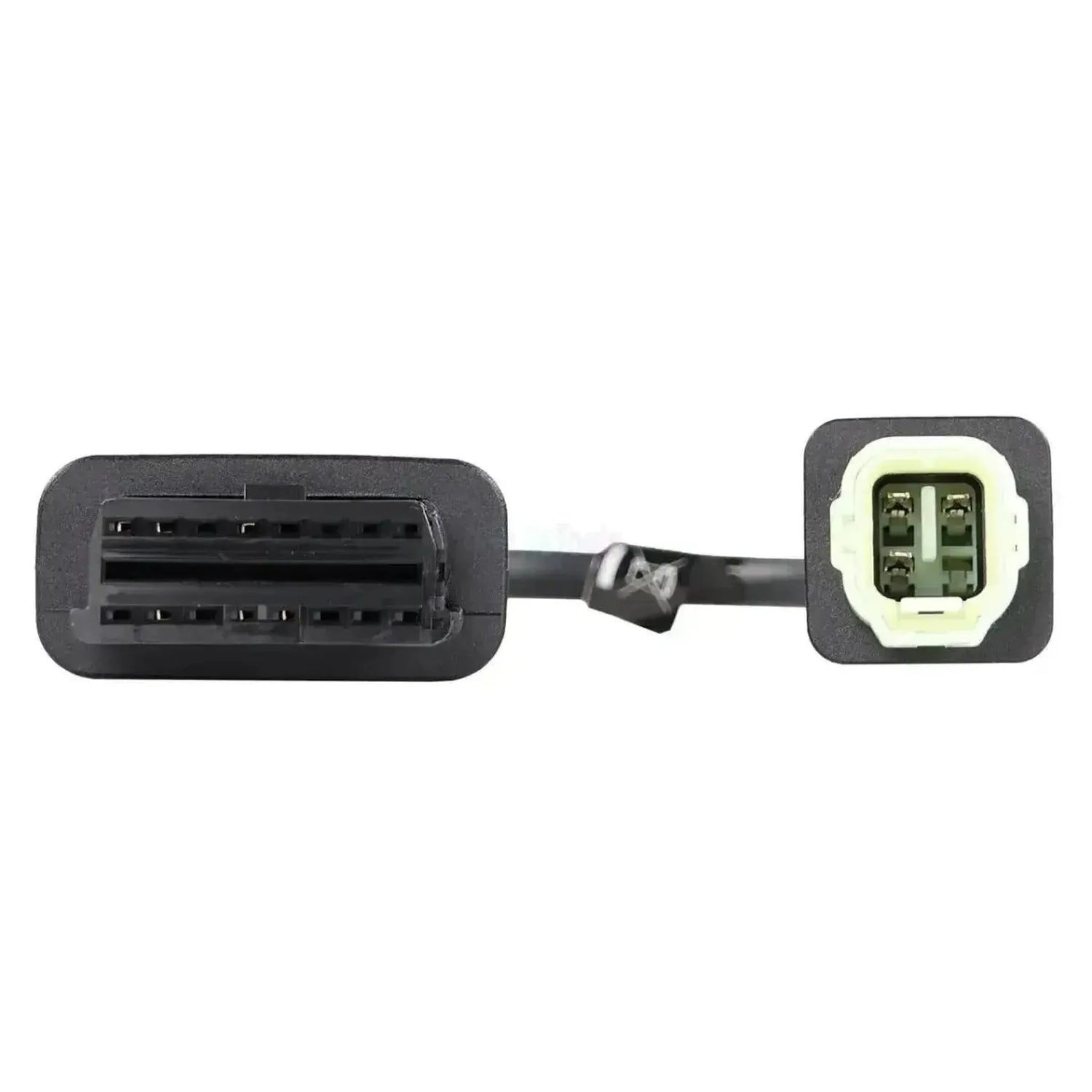

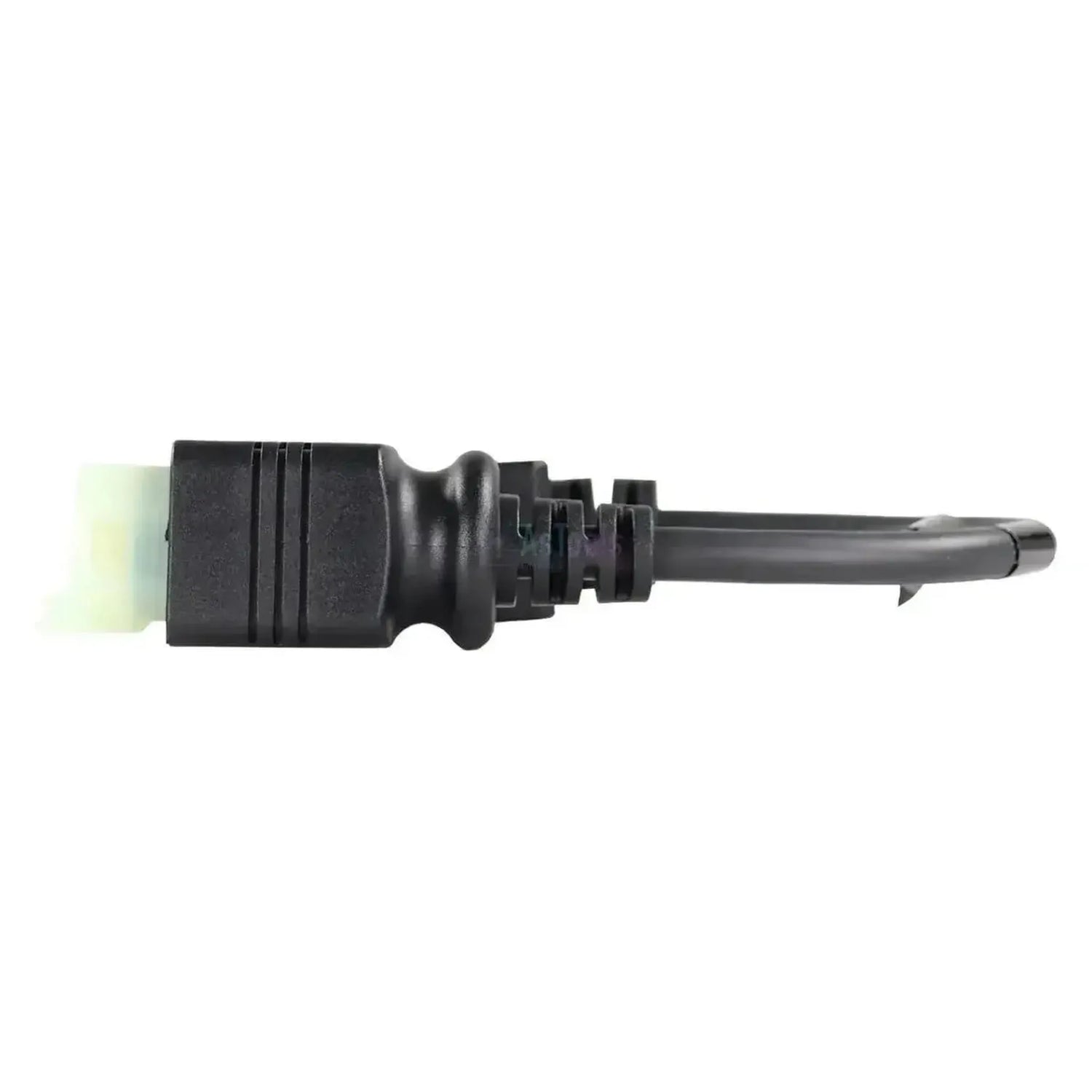

Jaltest JDC616A jungia 4-kontaktų diagnostinį lizdą iš Suzuki laivų variklių prie 16-kontaktų OBD2 kištuko jūsų Jaltest diagnostiniam kabeliui. Variklio pusėje yra kvadratinis kištukas su juodu išoriniu apvalkalu ir pastebima šviesiai žalia vidinė dalimi, kurioje keturi kontaktai yra šalia vidurinės briaunos; pagal šią spalvą galite atpažinti jungtį negreitindami kabelių ryšio. Laidas išeina tiesiai iš kištuko iš abiejų pusių ir yra 28–30 cm ilgio. Pati jungtis yra variklio skyriuje, ant arba šalia variklio. Suzuki DF serijoje taip pat naudoja 8-kontaktų diagnostinį kištuku, kuriam skirta JDC613A.

Kai jungtis užmegzta, diagnostikos aparatūra pasiekia dvi valdymo vienetus, kuriuos Jaltest teikia DF serijos modeliams: variklio valdymą ECM ir BCM (dujų ir perjungimo valdiklių bedieninės modulio). Skirtumai tarp jų yra reikšmingi: variklio valdyme yra pilnas funkcijų sąrašas, įskaitant komponentų valdymą, parametrus, kalibraciją, nustatymą iš naujo ir rankinę procedūrą, o bedieninės modulyje yra tik klaidų kodai, matavimo vertės, ECU duomenys ir kalibravimas. Kabelis priklauso Jaltest Marine.

PRANAŠUMAI

✔ECM turi visą funkcijų sąrašą: gedimo kodai, matavimo reikšmės, komponentų valdymas, parametrai, kalibravimas ir nustatymas iš naujo.

✔Pasiekia ne tik variklio valdymą, bet ir BCM – valdiklio modulį gazo ir perjungimo svirtims.

✔Suzuki atveju variklio valdymo sistemoje taip pat yra randinė procedūra.

✔Šviesiai žalia vidinė dalis su keturiais kontaktais padeda lengvai atpažinti jungtį variklyje.

SVARBŪS ASPEKTAI

✕Bedieninėje modulyje negalite valdyti komponentų, keisti parametrų ar atlikti nustatymo iš naujo; čia yra tik klaidų kodai, matavimo vertės, ECU duomenys ir kalibravimas.

✕Tik 4-kontaktų Suzuki jungtims; DF modeliai su 8-kontaktų kištuku reikalingi JDC613A.

✕Suzuki DF serijoje naudoja abi versijas vienu metu, todėl kontaktų skaičius nulemia pasirinkimą, o ne modelio numeris.

✕Norint naudoti su Jaltest Link V9, reikalingas pratęstas kabelis JDC100B (2,5 m SUBD-26).

Taikymo sritys ir funkcijos

Per šią jungtį pasieksite Jaltest programine įranga du Suzuki laivų variklio valdymo vienetus. Variklio valdymas turi pilną funkcijų sąrašą, o hendelių bedieninė modulis – trumpesnį. Toliau nurodytus vienetus teikia Suzuki aprašymas.

Valdymo blokai, kuriuos galite pasiekti

ECM, variklio valdymas: Variklio valdymo vienetas su rankinė procedūra, klaidų kodai, matavimo vertės, komponentų valdymas, ECU duomenys, parametrai, kalibravimas, nustatymas iš naujo ir tiesioginis stebėjimas.
BCM, bedieninė modulis: Dujų ir perjungimo elektroninis modulis su klaidų kodais, matavimo vertėmis, ECU duomenimis, kalibravumu ir tiesiogiu stebėjimu.

Ką galite daryti

Skaityti gedimo kodus: nuskaityti variklio valdymo sistemos ir valdiklio modulio gedimo atmintį su nustatytos klaidos aprašymu.
Peržiūrėti matavimo reikšmes ir stebėti tiesioginį ryšį: tikrieji jutiklių duomenys, kuriuos galite stebėti realiuoju laiku varikliu veikiant.
Komponentų valdymas: Tiesioginė aktuatorių aktyvinimas, tik variklio valdyme.
Keisti parametrus ir nustatyti priežiūrą iš naujo: taip pat skirti tik variklio valdymui.
Kalibravimas: tiek variklio valdymo sistemoje, tiek valdiklio modulyje.
Rankinės procedūros atlikimas: Vadovaujamos variklio valdymo patikros.

Suderinami transporto priemonės tipai ir panaudojimas

Nuo kištuko priklauso, ne nuo modelio. Šis kabelis tinka bet kuriam Suzuki laivų varikliui su 4-kontaktų diagnostine jungtimi. Toliau išvardinti modeliai yra Jaltest Marine aprašyme; kurią iš dviejų versijų turi jūsų variklis, matysite pagal jungties kontaktų lauką.

Suzuki:

Mažieji DF modeliai: DF9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 ir DF90
Vidutinė klasė: DF100, DF115, DF140, DF150 ir DF175
Didieji DF modeliai: DF200, DF225, DF250, DF300, DF325 ir DF350

💡

Gera žinoti: Jungtis yra variklio skyriuje, ant arba šalia variklio. Suzuki DF serijoje naudoja tiek 4-kontaktų, tiek 8-kontaktų diagnostinius kištukus; šis kabelis skirtas šviesiai žaliai 4-kontaktų versijai, o 8-kontaktų versija naudoja JDC613A. Suskaičiuokite jungties kontaktus savo variklyje prieš užsakydami.

Pakuotės turinys

1x Jaltest (JDC616A) | Suzuki 4-kontaktų OBD – 16-kontaktų OBD2 jungties kabelis | Laivai

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	Jaltest (Cojali)
Nuorodos numeris	JDC616A
Tipas	Jungties kabelis
Panaudojimas	Suzuki laivų varikliai su 4-kontaktų diagnostine jungtimi
Ilgis	28 - 30 cm
Sąsaja	Jaltest Link V8.1/V9
Mašinos pusės jungtis	4-kontaktų OBD, kvadratinis kištukas su šviesiai žalia vidinė dalimi
Jungtis sąsajos pusėje	16-kontaktų OBD2
Valdymo blokai	ECM (variklio valdymas) ir BCM (hendelių bedieninė modulis)
Segmentas	Motorinis kateris
Jaltest modulis	Jaltest Marine
Kabelio komplekto dalis	Marine kabelių komplektas laivui (70002008) ir vėliaraščiui (70002025)
