Jaltest  |  SKU: JDC207A

Jaltest (JDC207A) | MAN 4-pins OBD1 - 16-pins OBD2 jungiamusis kabelis | Komercinis ir darbo automobilis

€106,95 su PVM
€88,39 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

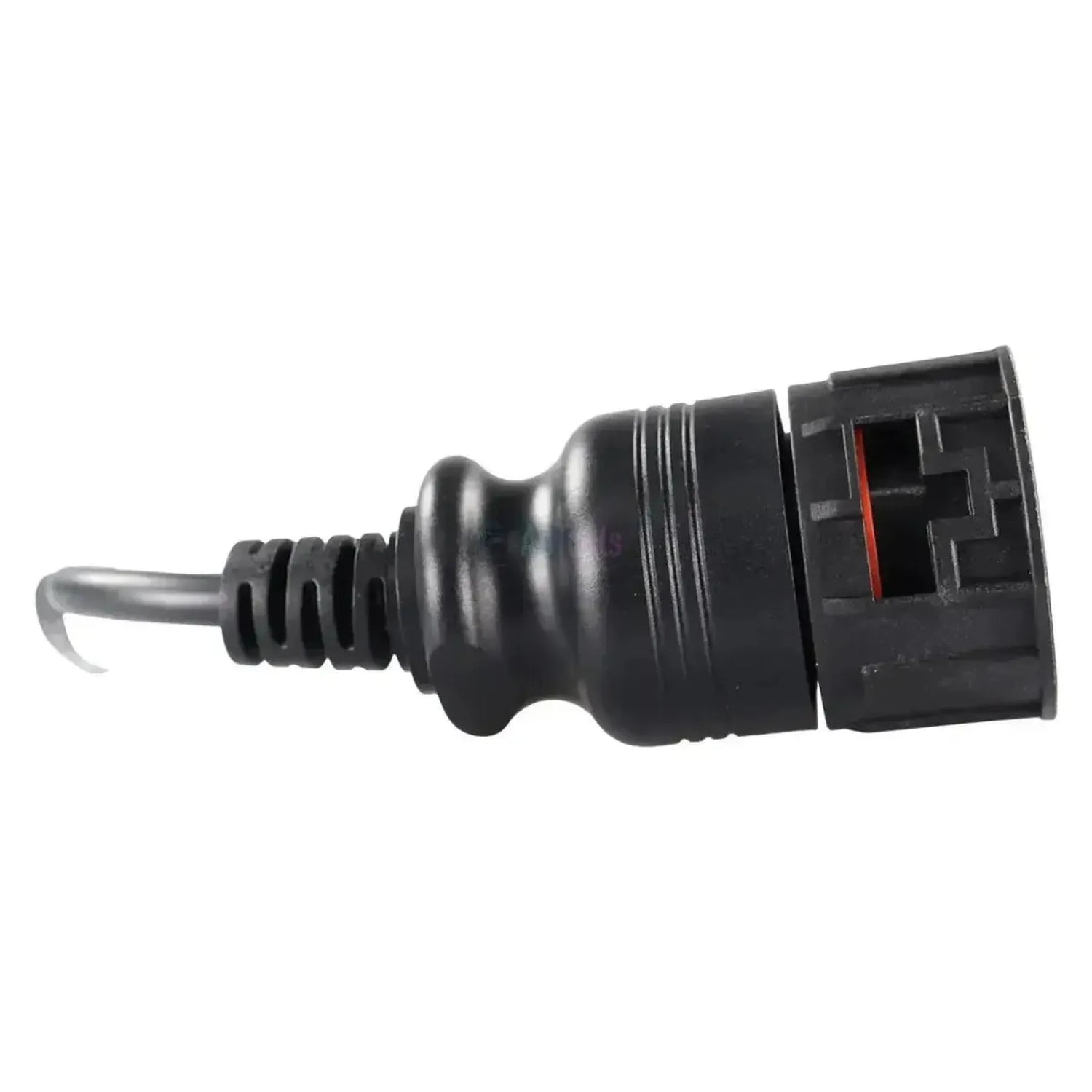

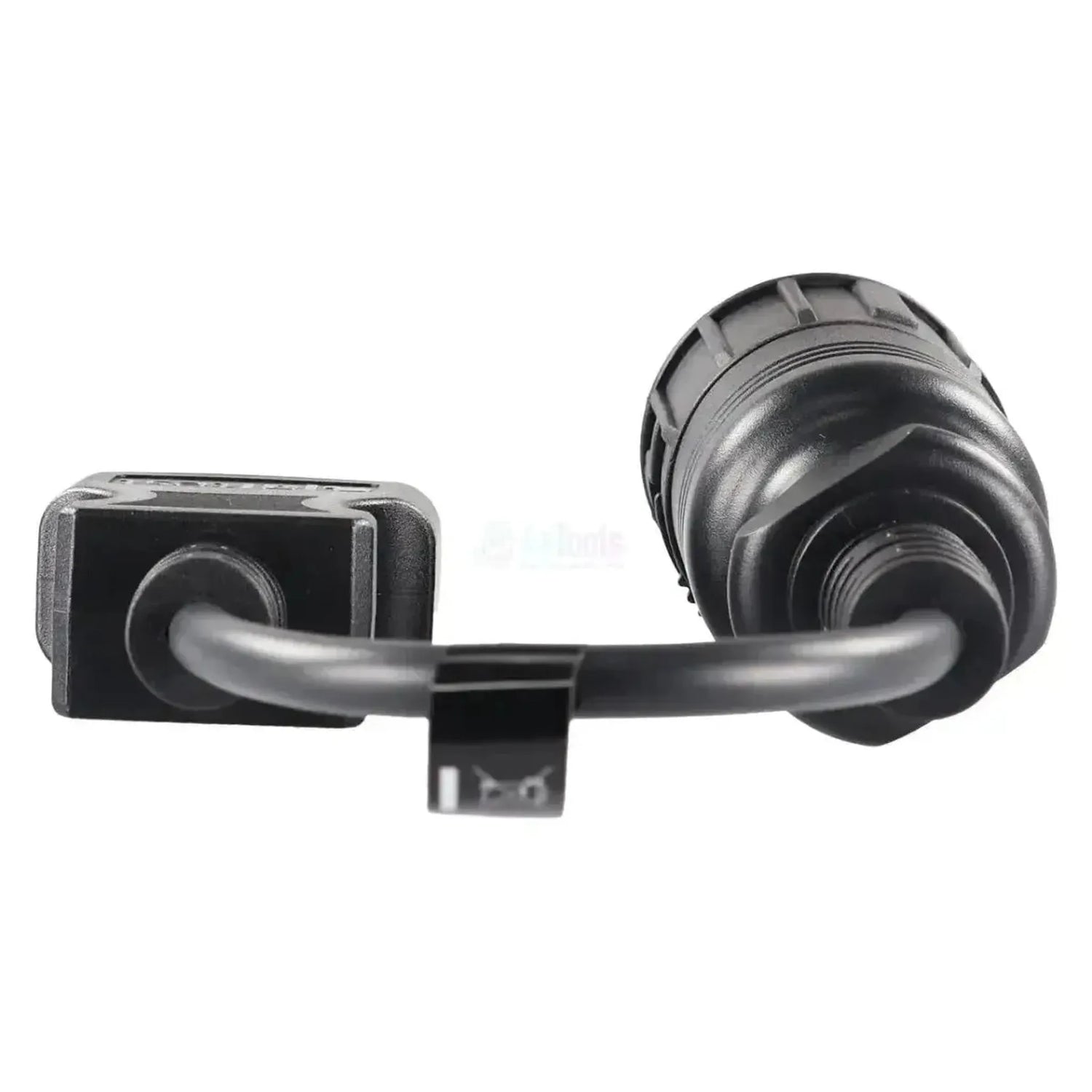

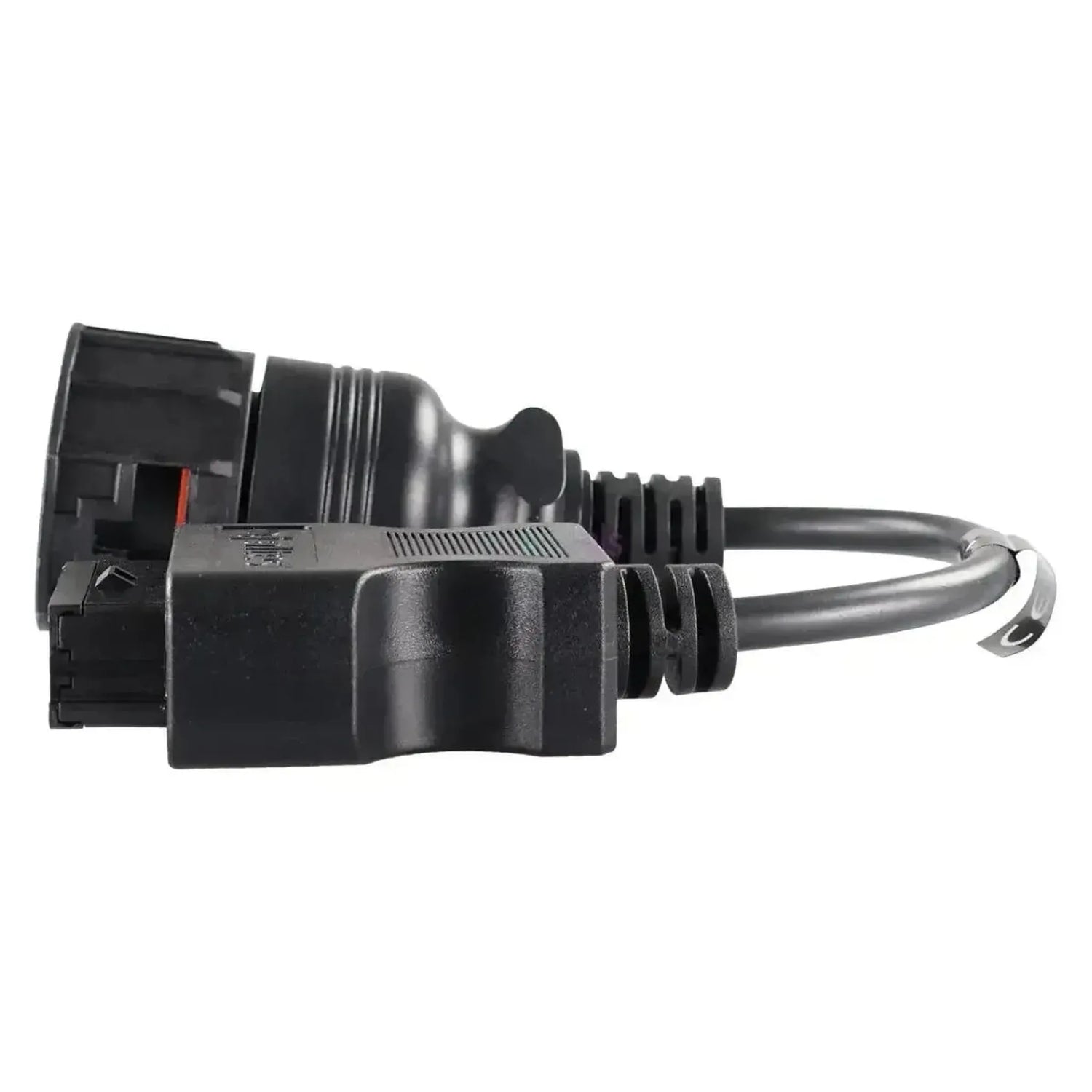

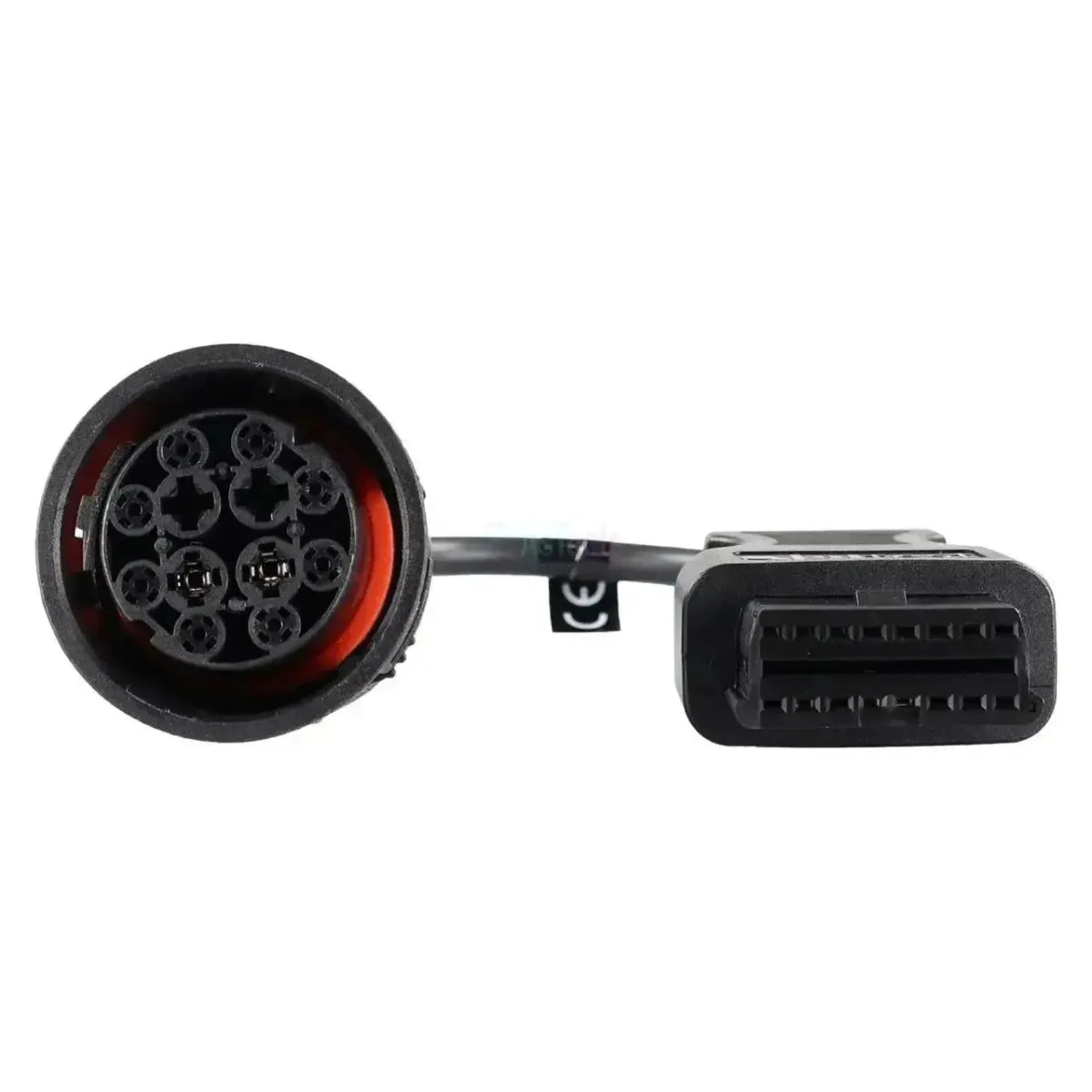

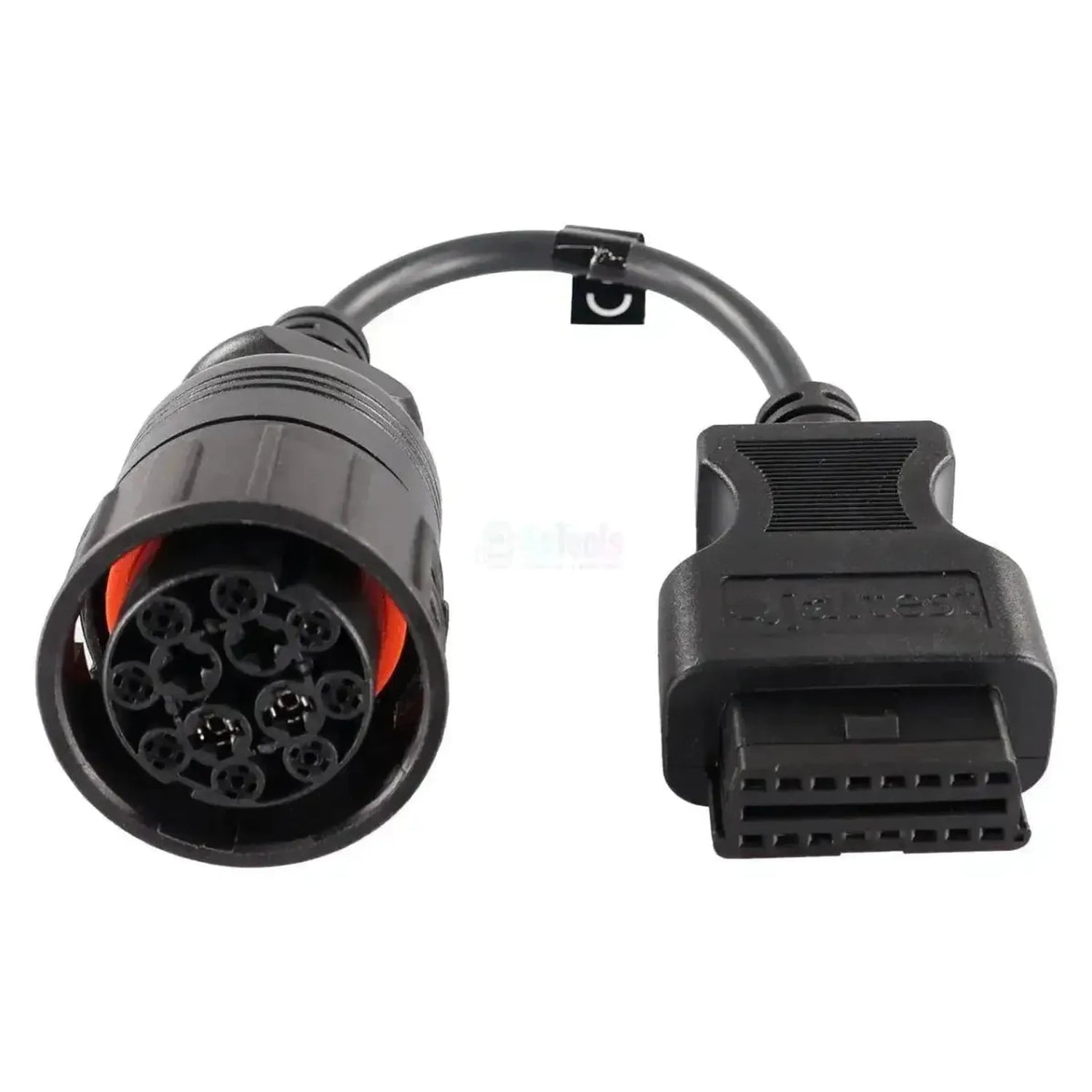

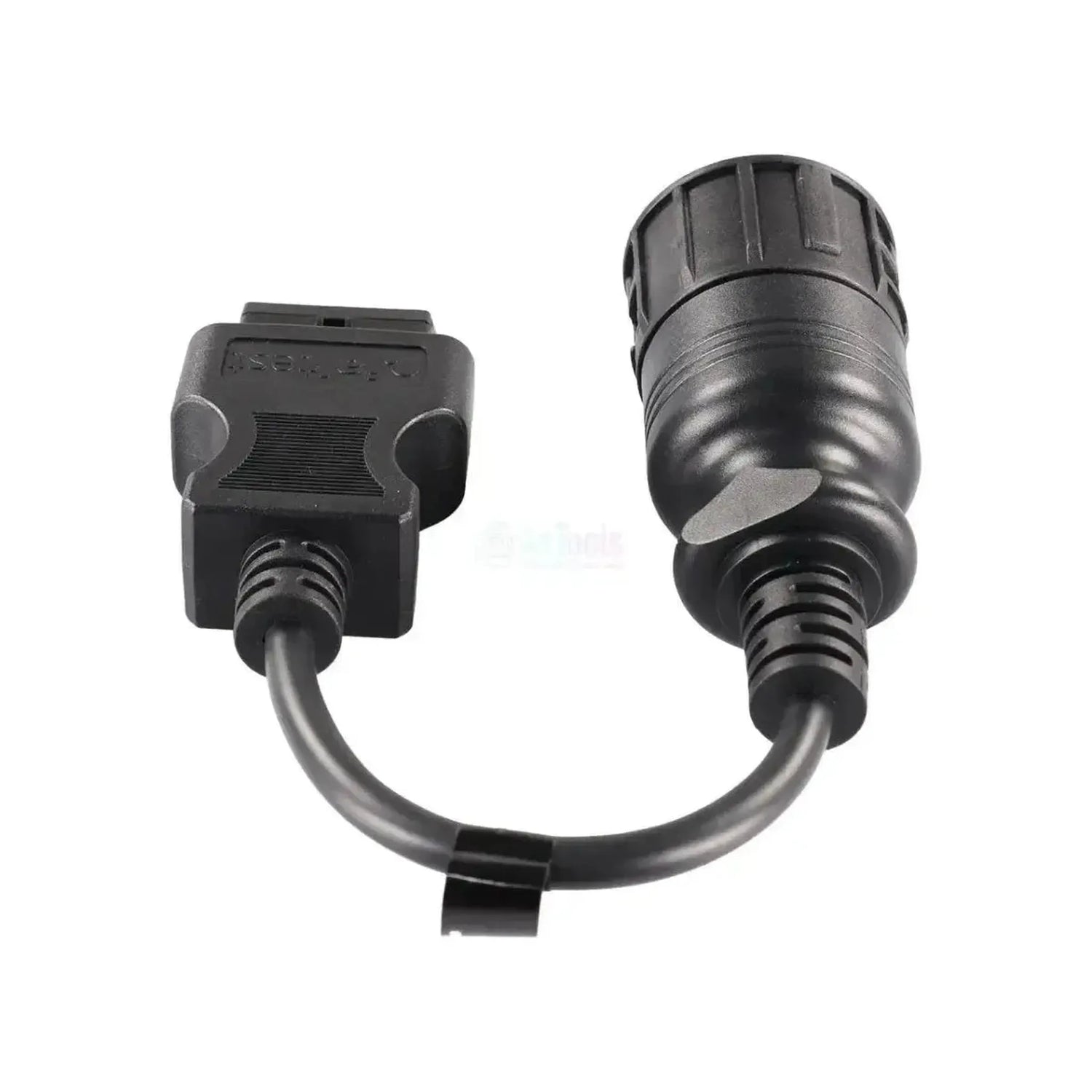

„Jaltest" JDC207A sujungia gamintojo 4 kontaktų diagnostikos jungtį iš MAN TG serijos su 16 kontaktų OBD2 įvadu jūsų „Jaltest" diagnostikos kabelyje. Transporto priemonės pusėje yra kompaktus apvalus konektor su žiedu užsegant ir pastebima raudona vidinė žiedina; juodoje kontaktų laikoje už jo yra dvylika pozicijų, iš kurių keturios užimtos. Kabelis ilgio 28–30 cm ir veikia su „Jaltest Link" V8.1 bei V9. Ši jungtis yra TG serijos kabinoje.

Kabelis atsidaro diagnostikos linija į visiškai CAN pagrindu sukurtą TG serijos transporto priemonės tinklą, kuris suorganizuotas aplink centrinę valdymo blokę FFR. Tai suteikia prieigą prie tos FFR, prie „commonrail" purkštuko EDC 7 C3/C32 ir senesniojo EDC MS 6.1, prie pavarų dėžių AS Tronic ir Ecomat 2, ir prie stabdžių, retarderių, oro parengimo bei išmetamųjų dujų sistemų. TG serija atsirado 2000 m. ir nuo Euro IV (2005 m. spalio) gavo standartizuotą 16 kontaktų OBD2 jungtį; tik tarp šių gamybos metų esančios mašinos turi šį 4 kontaktų konektorių. Kabelis priskiriamas „Jaltest" CV (darbinės transporto priemonės).

PRANAŠUMAI

✔Pasiekia „commonrail" purkštuko EDC 7 C3/C32, taip pat „Master-Slave" versijoje, ir senesniajį EDC MS 6.1.
✔Taip pat centrinę transporto priemonės valdymo blokę FFR, karoserijos kompiuterius ZBR2 ir ZFR bei borto diagnostikos blokę OBDU.
✔Pavarų dėžės AS Tronic ir Ecomat 2, ir retarderius PriTarder, Voith, EST-48/52 bei VERA.
✔Vienas kabelis ankstyvų TGA- (2000–2005), TGL- ir TGM-gamybos metų (2004–2005) su šia jungtimi.

SVARBŪS ASPEKTAI

✕„AS Tronic" atveju „Jaltest" dėžės parametrų nustatymas atliekamas per atskirą jungį; tai skiriasi nuo įprasto klaidų kodų diagnostikos.
✕Tik 4 kontaktų TG jungtiai: Senesniems MAN serijos automobiliams F 90, F 2000 ir L 2000 reikalingas 37 kontaktų konektor ir JDC210A.
✕Nuo Euro IV (2005 m. spalio) „MAN" tiekė standartizuotą 16 kontaktų OBD2 jungtį; prie tų sunkvežimių jungiatės tiesiogiai.
✕Su 28–30 cm ilgiu kabelis yra trumpas, todėl dirbsite šalia jungties kabinoje.

Taikymo sritys ir funkcijos

Per šią jungtį pasiekiate sunkvežimio valdymo blokas naudodami „Jaltest" programinę įrangą. TG serija veikia su centralia transporto priemonės valdymo bloke, todėl blokai yra tarpusavyje sujungti ir sąrašas ilgesnis nei 37 kontaktų pirmtakuose. Toliau pateiktos blokai yra iš MAN TG aprašo; kurios iš jų yra, priklauso nuo versijos ir gamybos metų.

Valdymo blokai, kuriuos galite pasiekti

  • EDC 7 C3/C32 ir EDC 7 „Master-Slave" C3/C32: TG serijos variklio valdymas su „commonrail" purkštuku.
  • EDC MS 6.1, variklio valdymas su eiline purkšto pompa: Variklio valdymas ankstyviausiose versijose.
  • FFR, centrinė transporto priemonės valdymo blokė: Valdymo blokė, aplink kurią suorganizuotas TG serijos CAN tinklas.
  • ZBR2 ir ZFR, karoserijos kompiuteriai: Karoserijos funkcijų valdymas su OBDU kaip borto diagnostikos bloke.
  • AS Tronic ir Ecomat 2: Robotizuota ir automatinė pavarų dėžė.
  • EBS 2.2–2.3 Knorr-Bremse, EBS 5 (CAN/K) ir EBS 5/5X MAN: Elektroninės stabdžių sistemos.
  • EST-48, EST-52, PriTarder, Voith ir VERA: Šios kartos pagalbinės stabdžių sistemos.
  • ECAM, elektroninis oro parengimas: Spaudžiamojo oro tiekimo reguliavimas.
  • HDS/SCR AdBlue ir CRT filtras: Išmetamųjų dujų išvalymas.
  • ATC, BHTC, GKR ir KSM VDO: Klimato valdymo sistemos ir parametrizuojamas karoserijos modulis.

Ką galite daryti

  • Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Valdyti komponentus: Tiesiogiai suaktyvinti dalis, siekiant nustatyti, ar geda yra pačioje dalyje ar laiduose.
  • Nustatyti parametrus: Rašyti konfigūracijas ir nustatymus į valdymo vienetą.
  • Atlikti kalibravimus: Sistemose, kuriose Jaltest siūlo kalibravimo procedūrą, pavyzdžiui, pakeitus komponentą.

Suderinami transporto priemonės tipai ir panaudojimas

Svarbu konektoriaus tipas, o ne modelis. Šis kabelis priklauso MAN TG kartai, kuri pradėta 2000 m. su TGA. Pabaiga – 2005 m. spalis, kai sunkvežimiams buvo privaloma standartizuota 16 kontaktų OBD2 jungtis. Viskas, ką MAN gamino prieš TG seriją, turi 37 kontaktų konektor ir priklauso JDC210A.

MAN:

  • TGA: (2000–2005)
  • TGL: (2004–2005)
  • TGM: (2004–2005)
💡
Gerai žinoti: MAN naudojo tris diagnostikos jungčių kartas viena po kitos. Serijos F 90, G 90, M 90 ir 2000 šeima turi platų 37 kontaktų konektor (JDC210A), TG serija nuo 2000 iki 2005 m. šį kompaktų 4 kontaktų su raudona žiedina, o nuo Euro IV atsirado 16 kontaktų OBD2 jungtis. Prieš užsakydami žvilgtelėkite į raudoną žiedinę savo kabinoje.

Pakuotės turinys

  • 1x „Jaltest" (JDC207A) | MAN 4 kontaktų OBD1 – 16 kontaktų OBD2 jungies kabelis | Darbinės ir darbo transporto priemonės

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC207A
Tipas Jungies kabelis
Panaudojimas MAN TG serija (TGA, TGL ir TGM) su 4 kontaktų diagnostikos jungtimi
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1 ir V9
Transporto priemonės šoninė jungtis 4 kontaktų OBD1 (kompaktus apvalus, raudona vidinė žiedina, keturios iš dvylikos pozicijų užimtos)
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai EDC 7 C3/C32 ir EDC MS 6.1 (variklis), FFR (transporto priemonės valdymo blokė), ZBR2, ZFR ir OBDU, AS Tronic ir Ecomat 2 (pavarų dėžė), EBS (stabdžiai), EST-48/52, PriTarder, Voith ir VERA (retarderiai), ECAM, HDS/SCR AdBlue ir CRT filtras, ATC, BHTC, GKR ir KSM VDO
Segmentas Pramonės ir darbo transportas
Jaltest modulis Jaltest CV (šilumos transporto priemonės)
Kabelio komplekto dalis Sunkvežimių ir autobusų kabelių rinkinys (29362)
