Jaltest  |  SKU: JDC210A

Jaltest (JDC210A) | MAN 37-kontaktų OBD1 - 16-kontaktų OBD2 adapterio kabelis | Komercinis ir darbo automobilis

€166,95 su PVM
€137,98 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

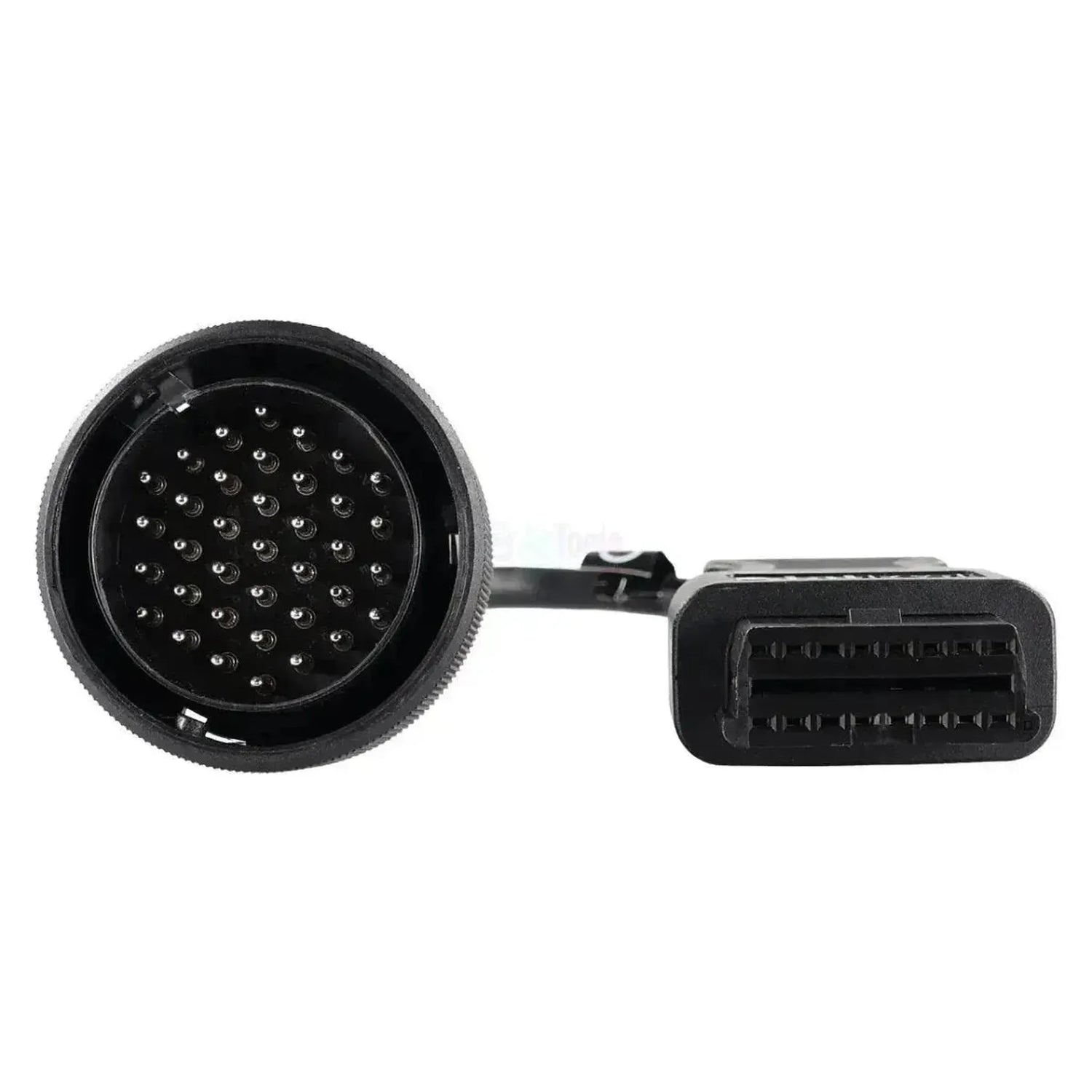

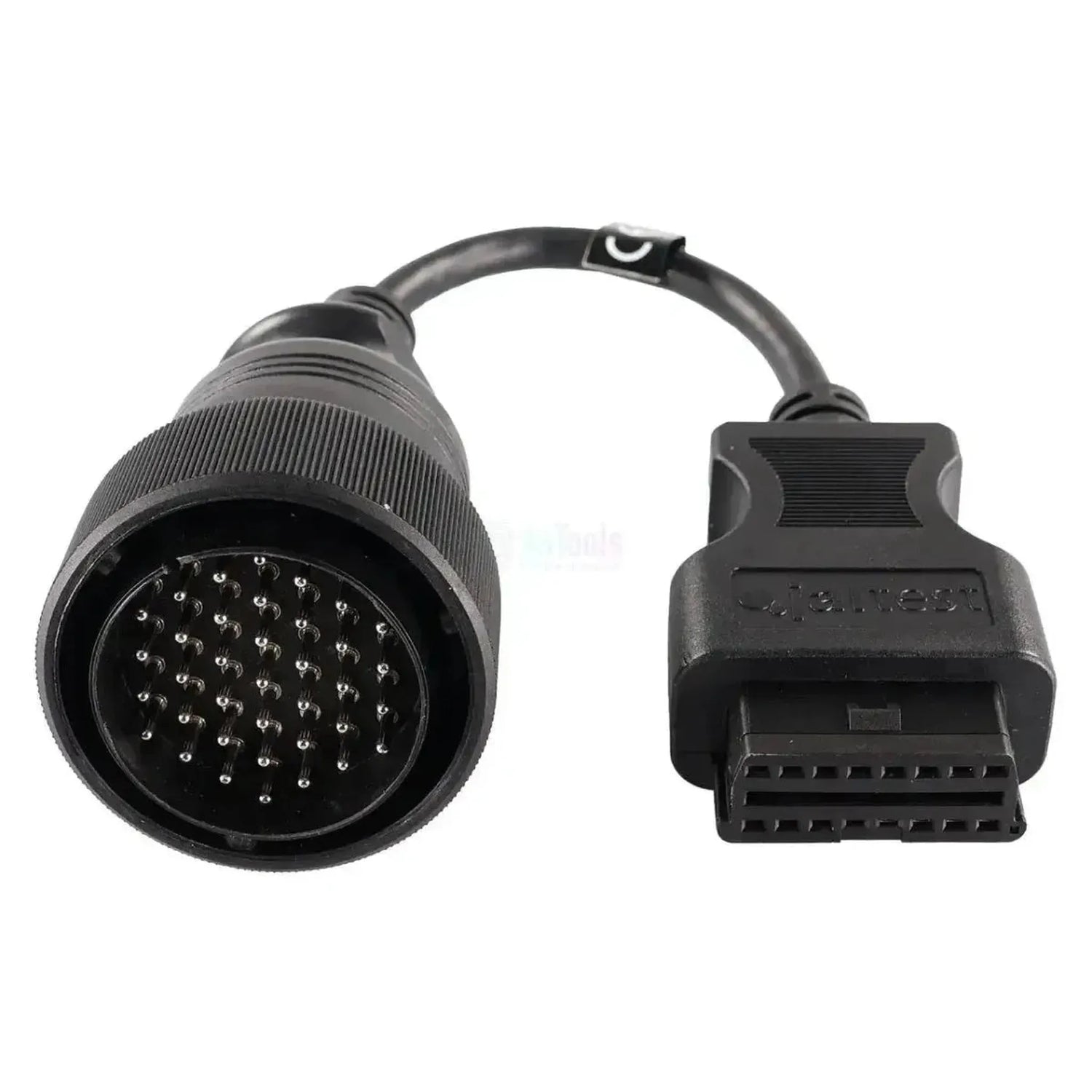

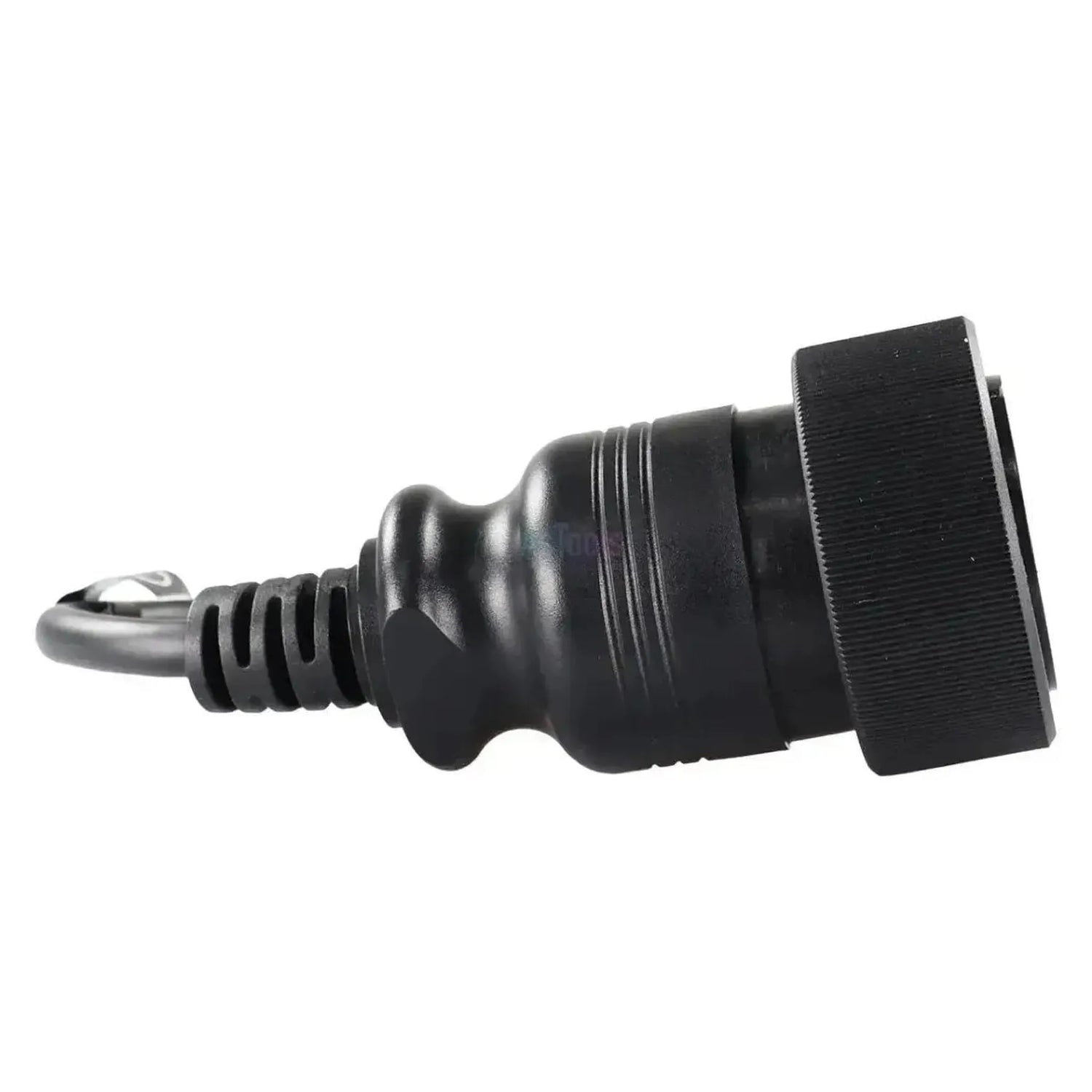

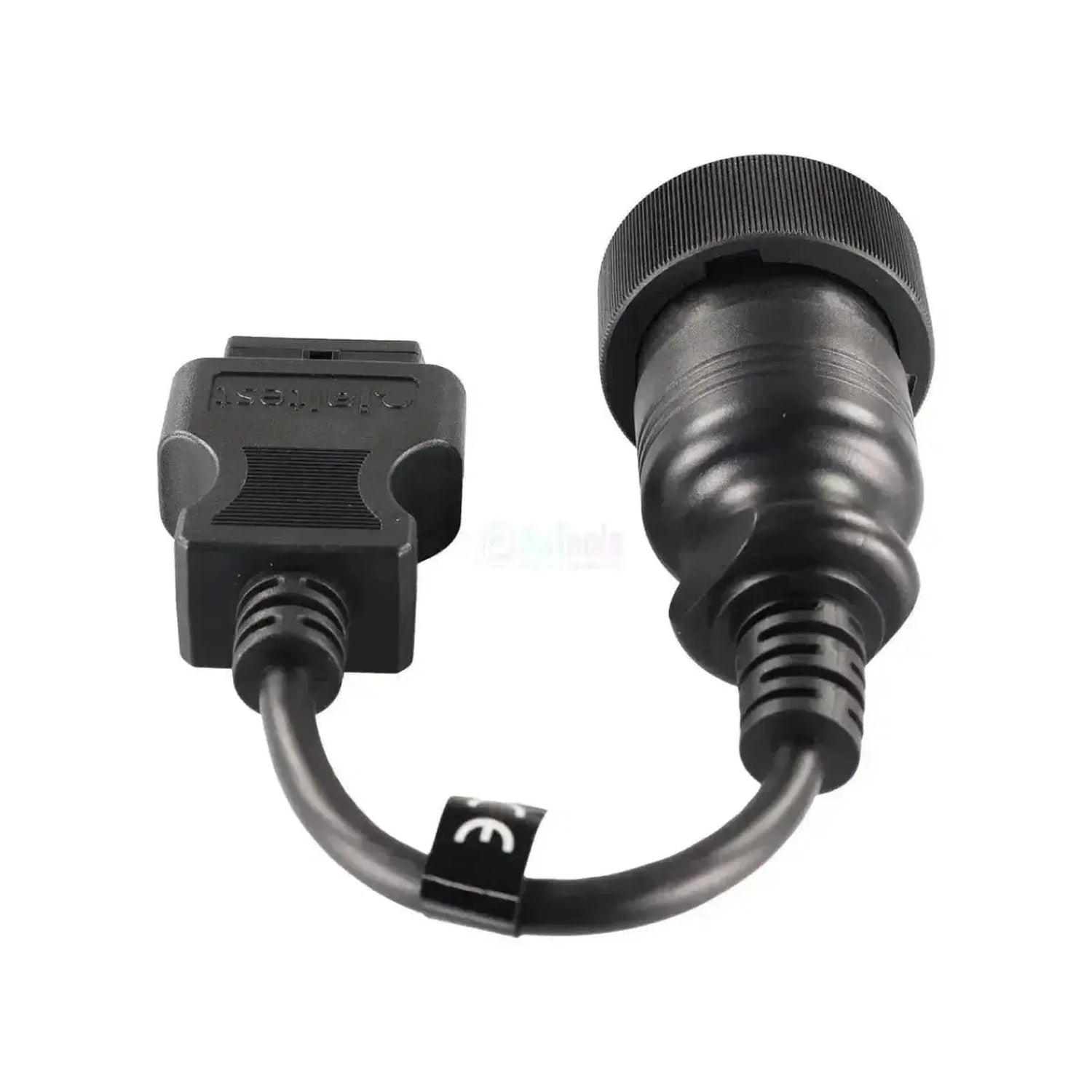

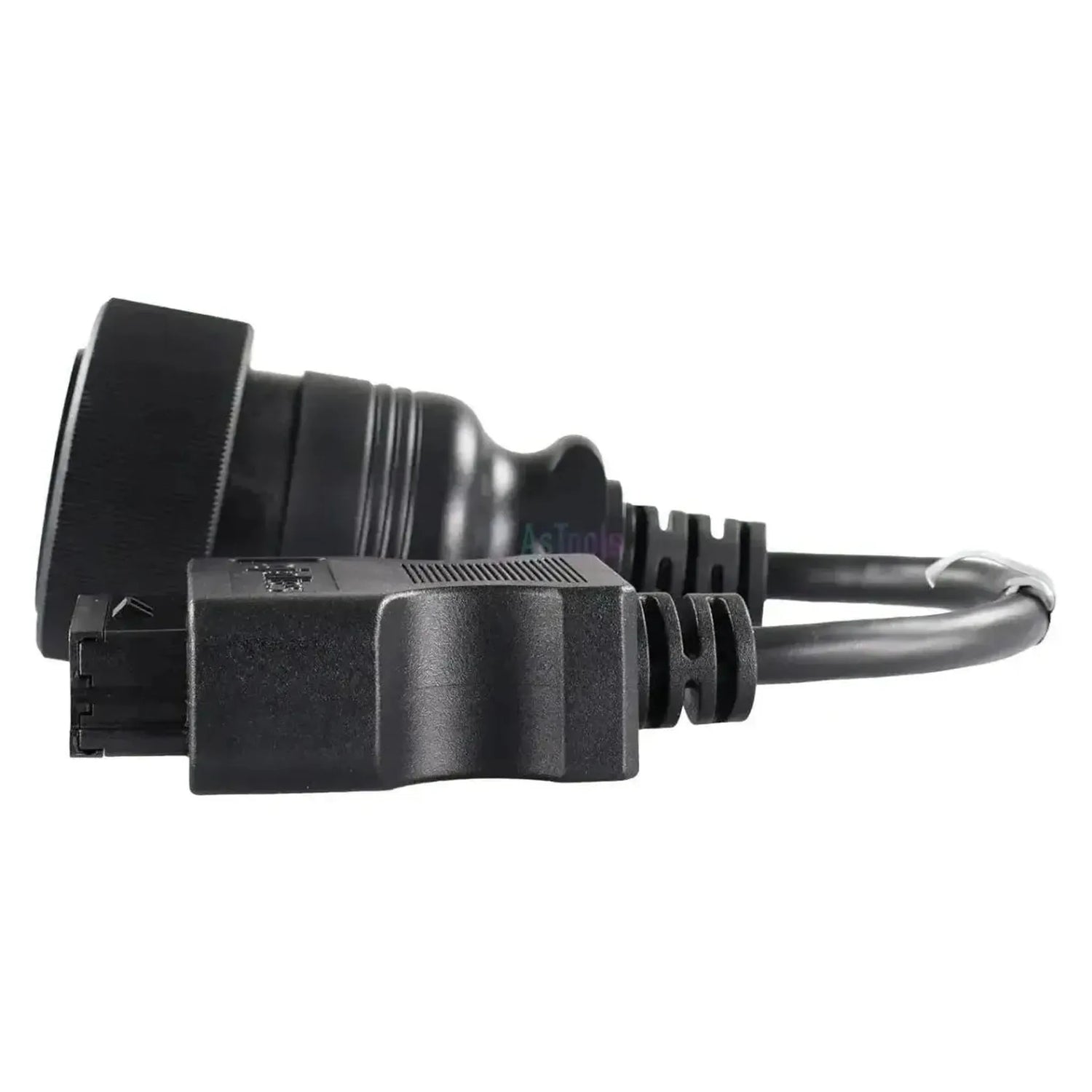

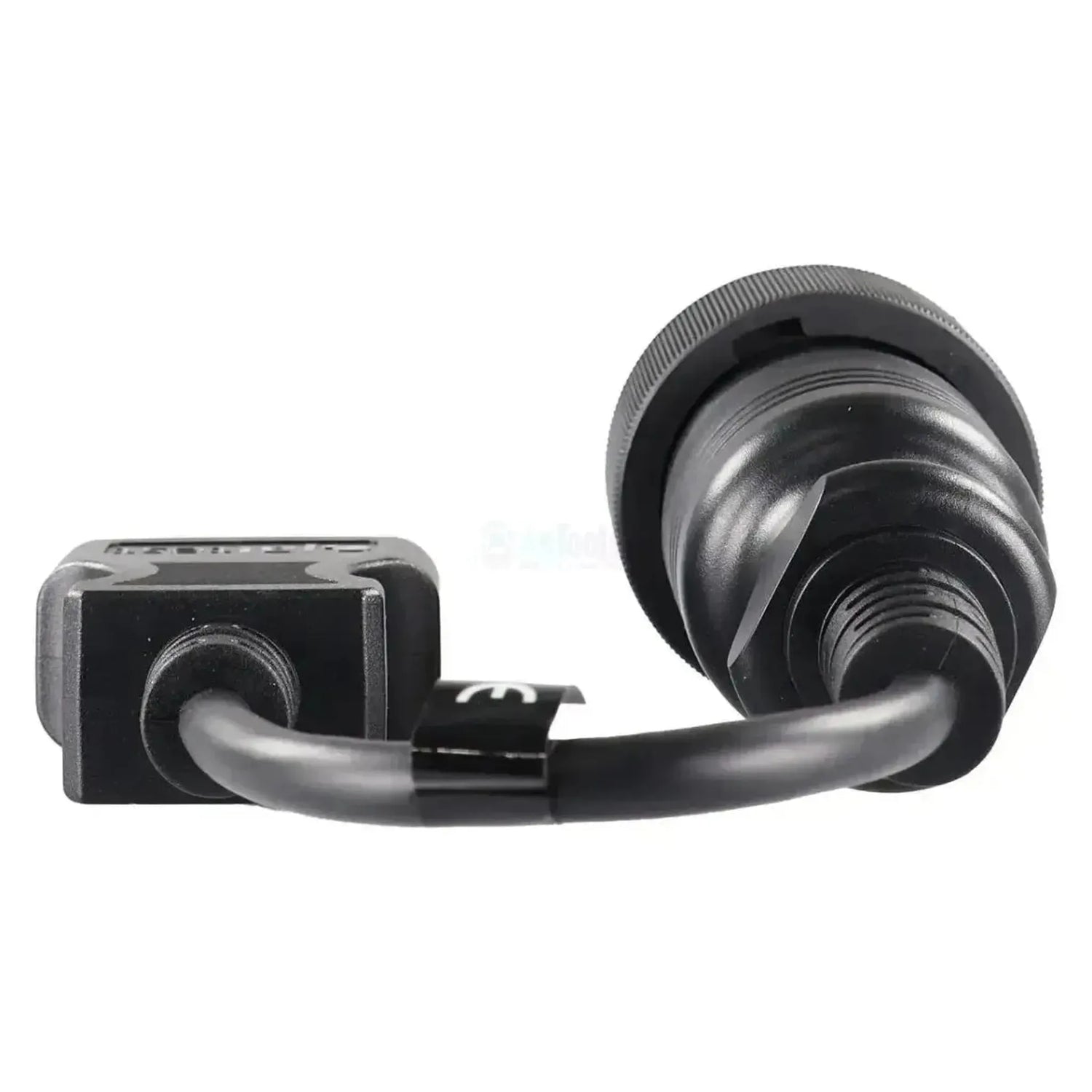

Jaltest JDC210A sujungia 37 kontaktų diagnostinę jungtį iš klasikinių MAN serijos su 16 kontaktų OBD2 įvadu jūsų Jaltest diagnostikos kabelyje. Transporto priemonės pusėje yra plati apvali jungtis su stambiu dantiraščiu žiedu ir tankiai išdėstytais trisdešimt septyniais kontaktais; kabelis išeina tiesiai. Kabelio ilgis yra 28–30 cm, ir jis veikia su Jaltest Link V8.1 ir V9. Šis konektor naudotas prieš TG seriją.

Kabelis atidaro diagnostikos liniją šių sunkvežimių atskiroms valdymo blokams: Variklio valdymai EDC M7 ir EDC MS5, stabdymo sistemai ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ir ABS/ASR C, retarderio valdymui EST-32 ir EST-42, ECAS pneumatinei pakabai pagal ašies konfigūraciją, galinės ašies valdymui RAS EC1 ir oro kondicionavimo sistemai ATC. Šios kartos dar neturėjo centrinės transporto priemonės kompiuterinės sistemos kaip FFR iš vėlesnės TG serijos, todėl diagnostika atliekama atskirose valdymo blokose. Kabelis priklauso Jaltest CV (komercinės transporto priemonės).

PRIVALUMAI

✔Pasiekia variklio valdymus EDC M7 ir EDC MS5 su vidinės linijos degalų sistema.
✔Taip pat keturias ABS kartas, kurias MAN naudojo šiuo laikotarpiu: ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ir ABS/ASR C.
✔Visą ECAS šeimą pneumatinei pakabai (4x2, 6x2 ir ESAC) ir galinės ašies valdymui RAS EC1.
✔Apima ilgą laikotarpį: nuo F 90 iš 1986 m. iki paskutinės 2000 serijos iš 2005 m., ir tinka naudoti su Link V8.1 ir V9.

SVARBIOS PASTABOS

✕Šios kartos neturi centrinės transporto priemonės kompiuterinės sistemos kaip FFR iš TG serijos; diagnostika atliekama atskirose valdymo blokose.
✕Tik 37 kontaktų jungčiai: TGA, TGL ir TGM turi kompaktinę 4 kontaktų jungtį ir reikalingas JDC207A.
✕Nuo Euro IV (2005 m. spalio) MAN pakeitė jungtį į standartizuotą 16 kontaktų OBD2 jungį.
✕Su 28–30 cm ilgiu kabelis yra trumpas, be to, plati jungtis reikalauja vietos aplink jungimo tašką.

Pritaikymai ir funkcionalumai

Per šią jungtį naudodami Jaltest programinę įrangą pasiekat sunkvežimio valdymo blokus. Skirtingai nei vėlesnioje TG serijoje, čia blokai nėra sujungti per centrinę kompiuterinę sistemą, todėl juos pasirenkate programinėje įrangoje po vieną. Žemiau pateikti blokai iš MAN aprėpties skirtos 90 ir 2000 serijom.

Valdymo blokai, kuriuos galite pasiekti

  • EDC M7 ir EDC MS5: Elektroninis variklio valdymas su vidinės linijos degalų sistema.
  • ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ir ABS/ASR C: Antiblokavimo sistemos iš šio laikotarpio.
  • EST-32 ir EST-42, retarderis: Pagalbinio stabdžio valdymas.
  • ECAS 4x2 A, 4x2 N, 4x2-6x2, 6x2 ir ECAS-ESAC 6x2: Elektroniškai valdoma pneumatinė pakaba pagal ašies konfigūraciją.
  • RAS EC1, galinės ašies valdymas: Bendrai dirbančios galinės ašies valdymas.
  • ATC, automatinis oro kondicionavimas: Šildymo ir oro kondicionavimo sistemos valdymas.

Ką galite daryti

  • Skaityti ir ištrinti klaidas: Nuskaityti valdymo bloko klaidų atmintį su nustatytos gedimo aprašymu.
  • Peržiūrėti matavimo reikšmes: Dabartines valdymo blokui prijungtų jutiklių reikšmes skaičiais ir grafiku.
  • Valdyti komponentus: Tiesiogiai suaktyvinti dalis, kad nustatytumėte, ar geda yra pačioje dalyje, ar laidžiame.
  • Nustatyti parametrus: Rašyti konfigūracijas ir nustatymus į valdymo bloką.
  • Atlikti kalibraciją: Sistemoms, kurioms Jaltest siūlo kalibracinę procedūrą, pavyzdžiui, pakeitus komponentą.

Suderinamos transporto priemonės ir pritaikymai

Lemiantis yra konektor, o ne modelis. Šis kabelis skirtas MAN kartoms prieš TG seriją: 90 serijom ir 2000 šeimai. Visi šie modeliai suduoti likus ilgam iki 2005 m. spalio, kada standartizuota 16 kontaktų OBD2 jungtis tapo privaloma sunkvežimiams; 2000 serijos pabaiga sulyginta su šia data. Nuo TGA iš 2000 m. galioja 4 kontaktų jungtis ir todėl reikalingas JDC207A.

MAN:

  • F 90: (1986–1994)
  • G 90: (1987–1993)
  • M 90: (1988–1995)
  • F 2000 (19T–41T): (1992–2005)
  • E 2000 (19T–50T): (1992–2005)
  • L 2000 (7,5T–10,5T): (1992–2005)
  • M 2000 (12T–26T): (1992–2005)
  • LE / ME (išvestinės iš L 2000 ir M 2000): (1994–2005)
💡
Naudinga žinoti: 37 kontaktų jungtis yra kabinoje ir lengvai atpažįstama: plati apvali jungtis su tankiu kontaktų lauku. Jei turite TGA, TGL arba TGM, vietoje jos rasite kompaktinę 4 kontaktų jungtį su raudonas vidine žieda ir jums reikės JDC207A. Prieš užsakant, patikrinkite savo kabinoje.

Pakuotės turinys

  • 1x Jaltest (JDC210A) | MAN 37 lizdų OBD1 - 16 lizdų OBD2 perėjimo kabelis | Komercinės ir darbo transporto priemonės

Techninės charakteristikos

Specifikacija Aprašymas
Gamintojas Jaltest (Cojali)
Nuorodinis numeris JDC210A
Tipas Perėjimo kabelis
Pritaikymas MAN F 90, G 90, M 90 ir 2000-osios serijos su 37 lizdų diagnostiniu jungikliu
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1 ir V9
Transporto priemonės pusės jungtis 37 lizdų OBD1 (platus apvalus konektor, trisdešimt septyni lizdai)
Sąsajos pusės jungtis 16 lizdų OBD2
Valdymo vienetai EDC M7 ir EDC MS5 (variklis), ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ir ABS/ASR C (stabdžiai), EST-32 ir EST-42 (retarderis), ECAS (oro pakaba), RAS EC1 (galinės ašies nukreipymas) ir ATC (klimato kontrolė)
Segmentas Komercinės ir darbo transporto priemonės
Jaltest modulis Jaltest CV (komercinės transporto priemonės)
Kabelių rinkinio dalis Sunkvežimių ir autobusų kabelių rinkinys (29362)
