Jaltest  |  SKU: JDC551A

Jaltest (JDC551A) | Liebherr 6-kontaktų OBD – 16-kontaktų OBD2 adapteris | Žemės darbo ir statybos mašinos

€381,95 su PVM
€315,66 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

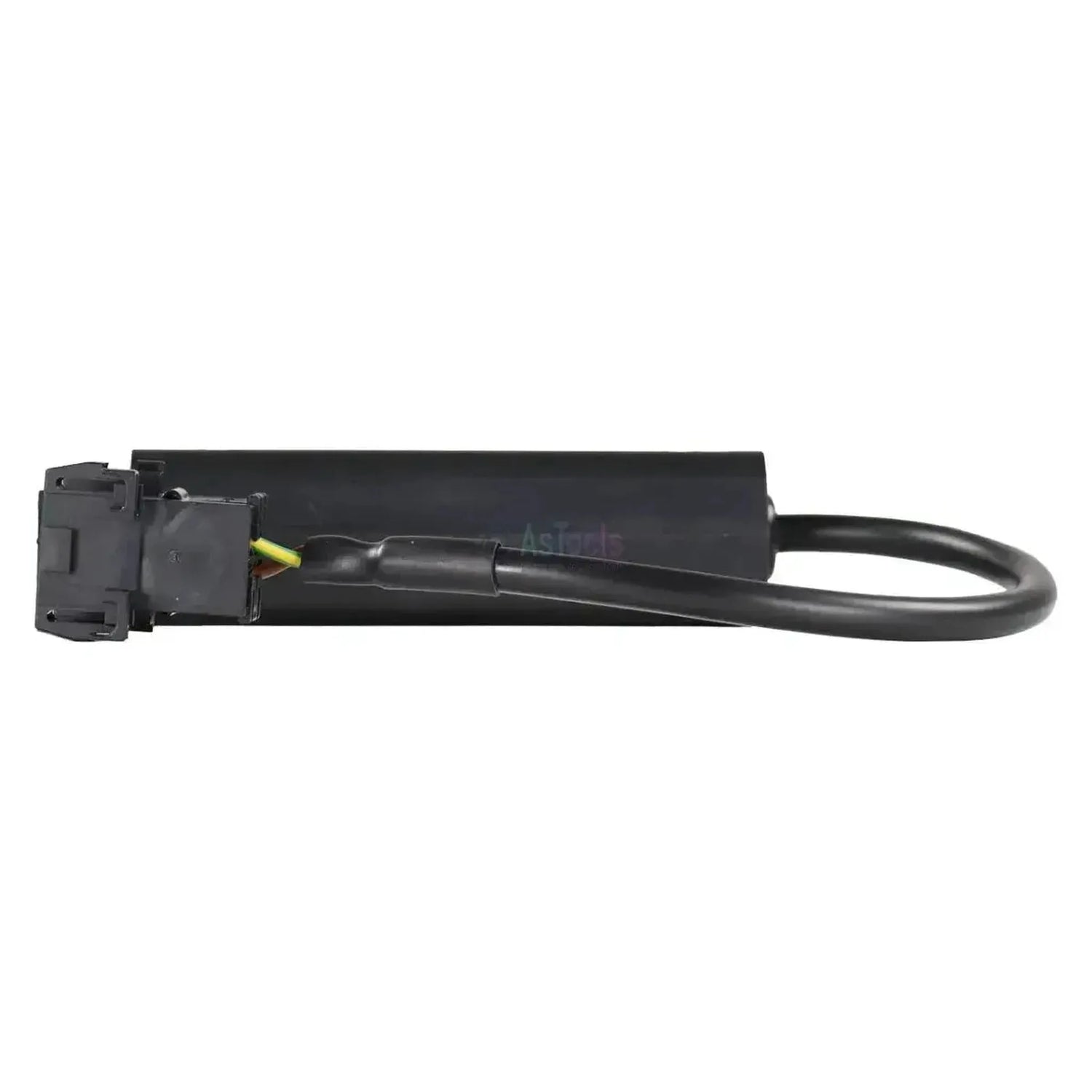

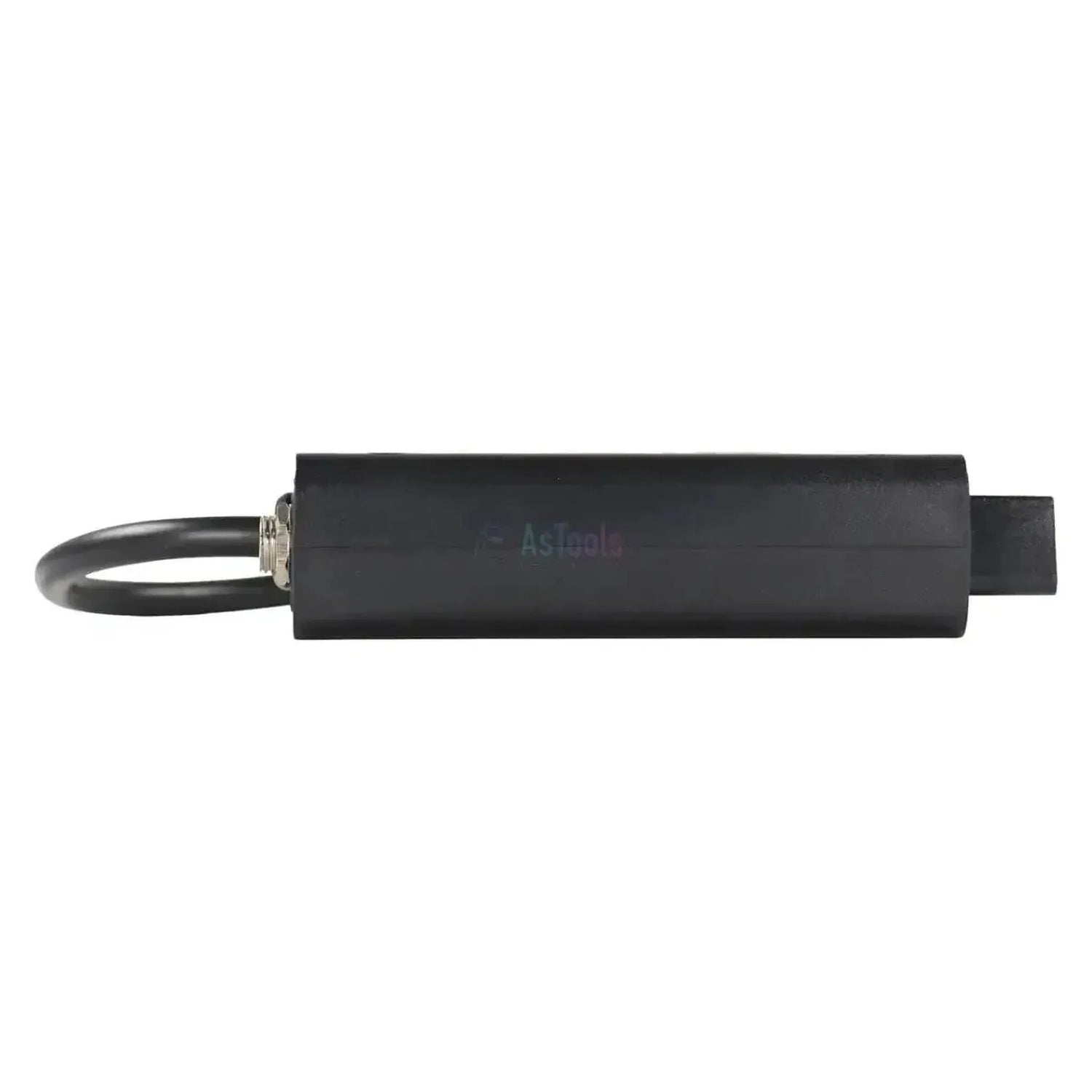

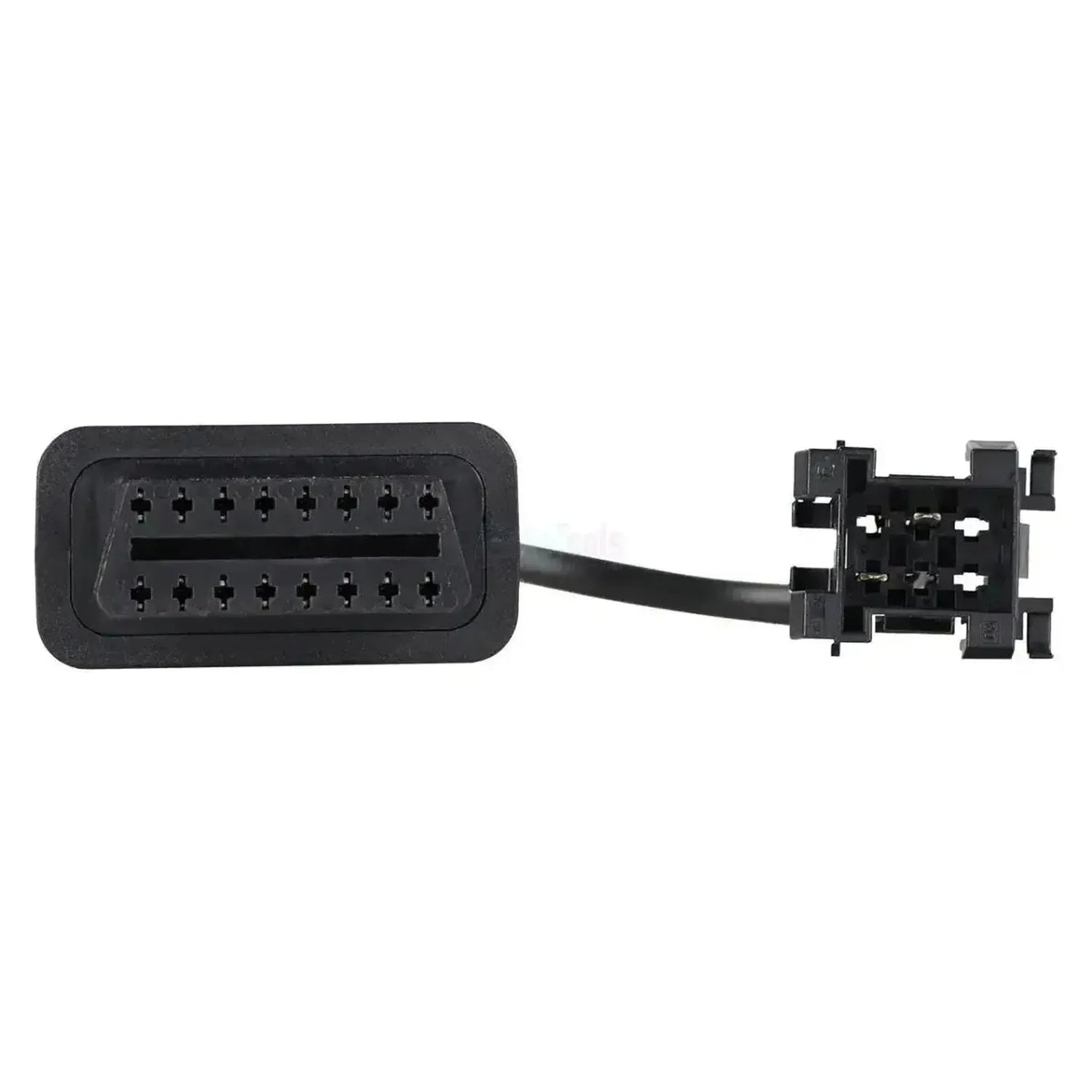

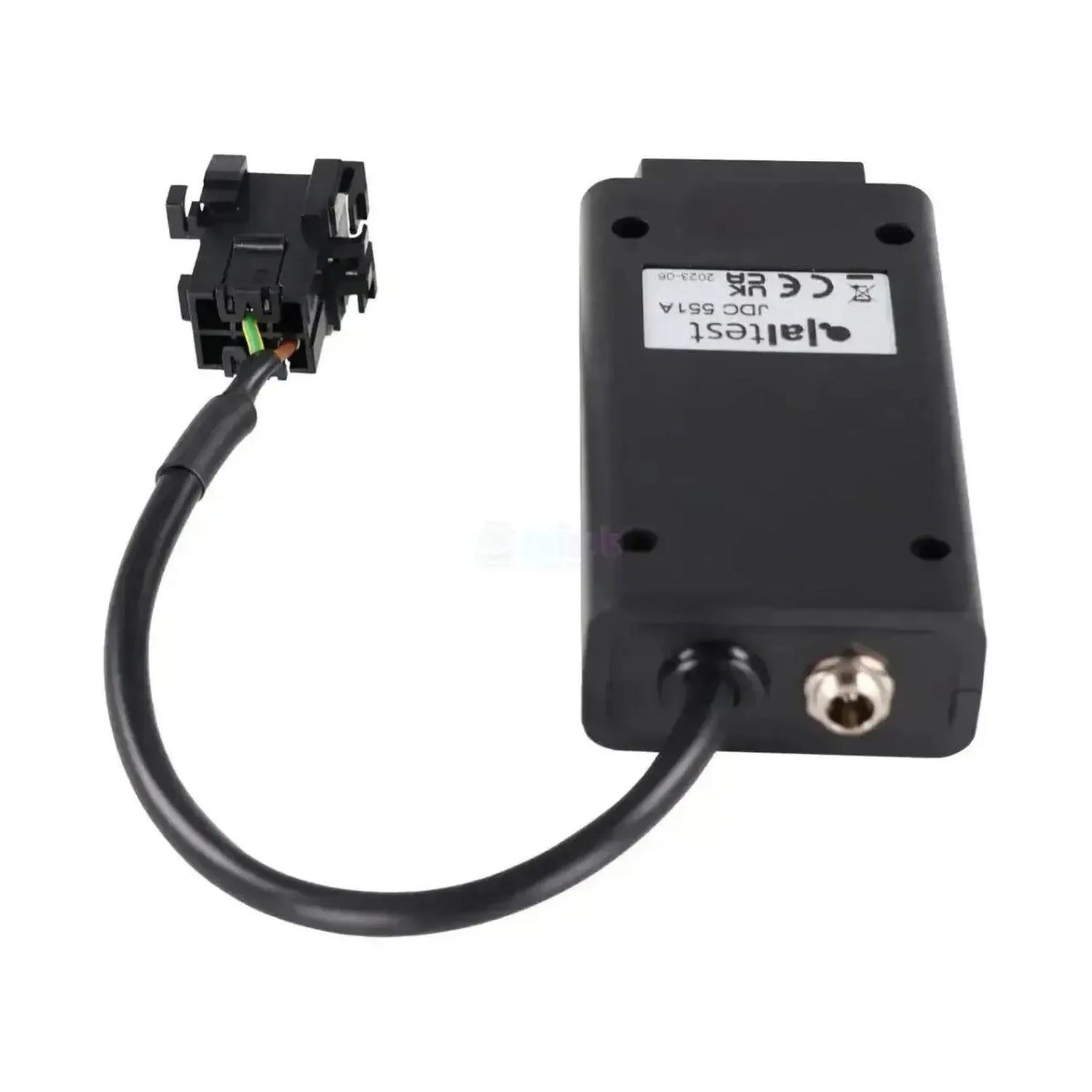

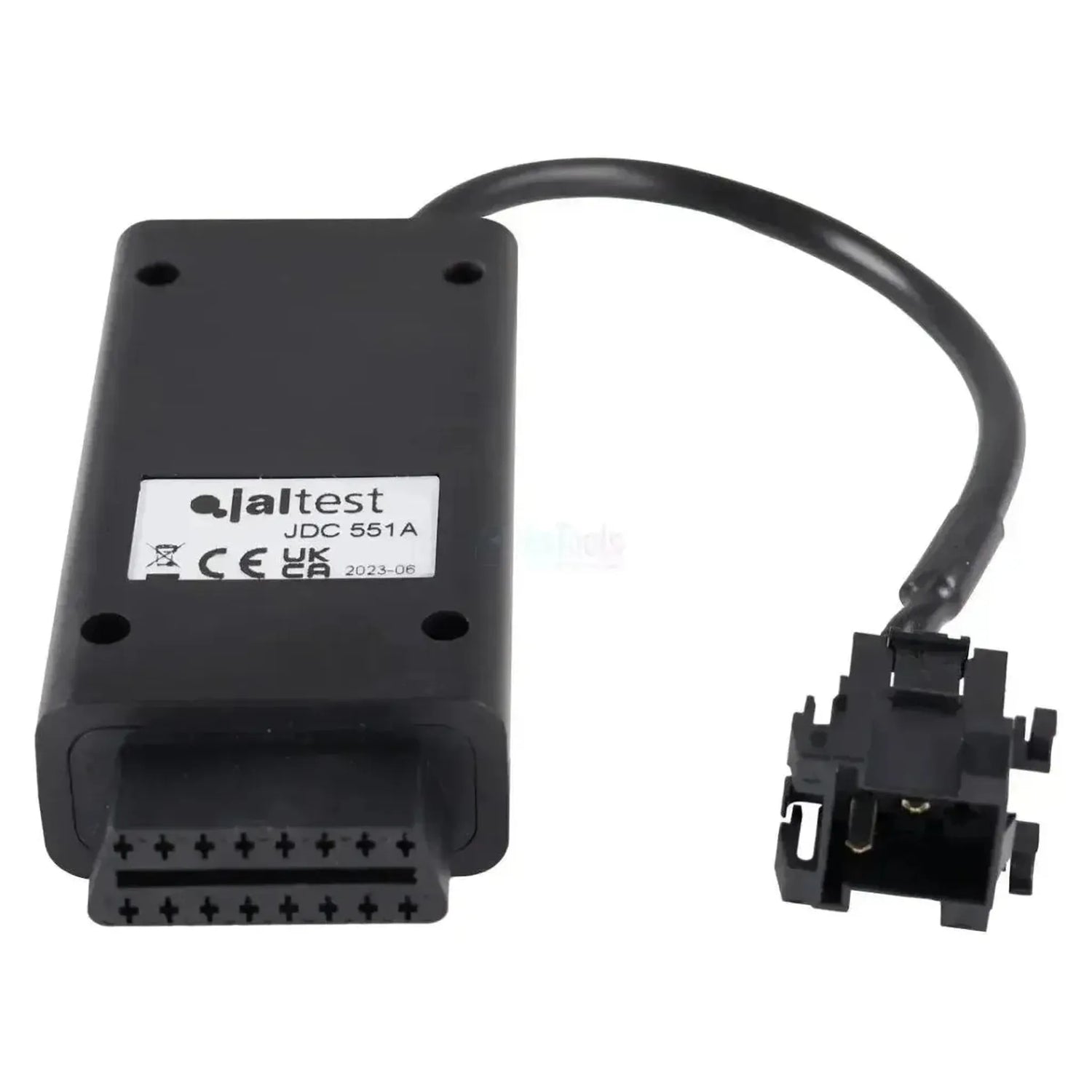

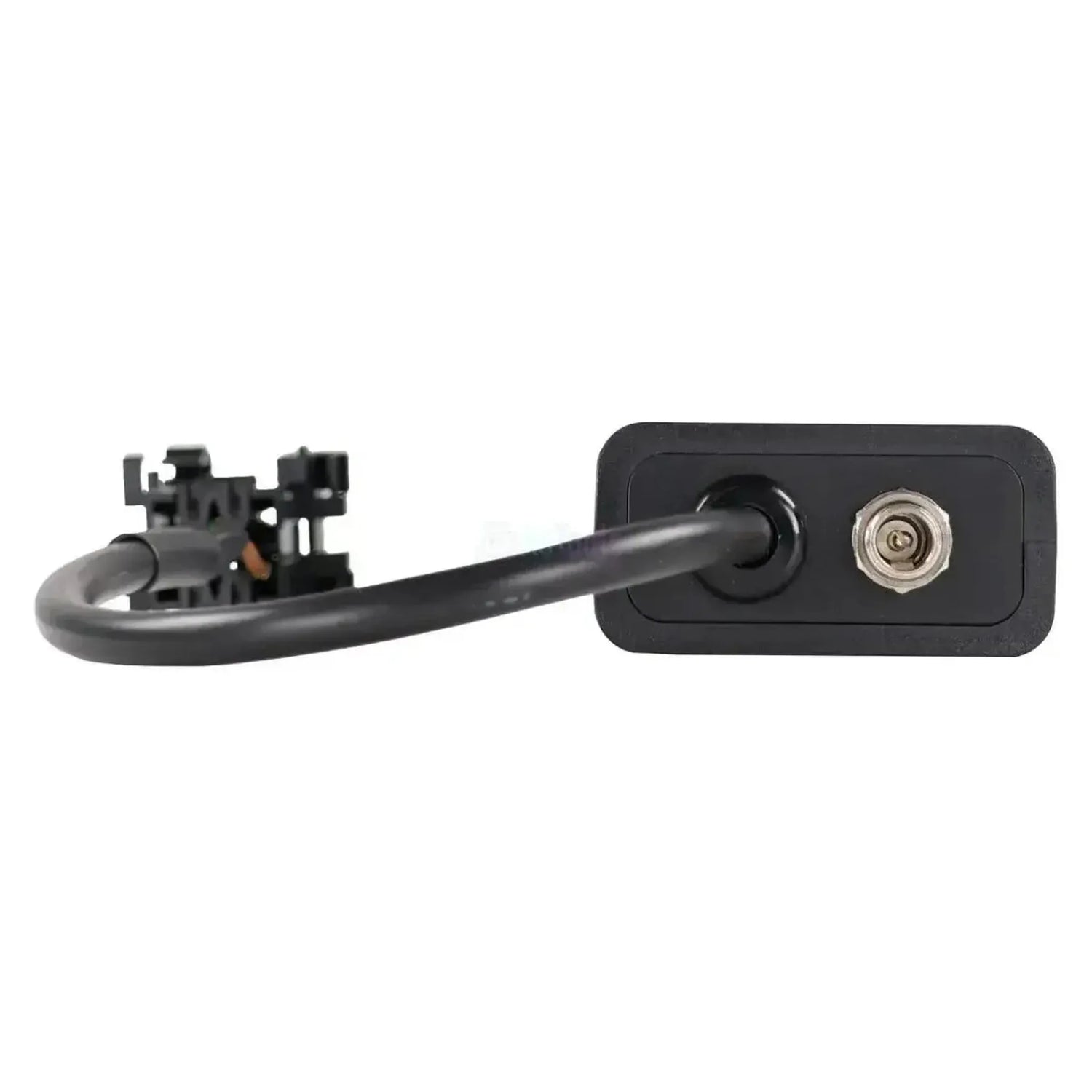

Adapteris Jaltest JDC551A sujungia stačiakampę 6 kontaktų diagnostikos jungtį iš Liebherr žemės darbų, permešamųjų ir keltuvinių mašinų su 16 kontaktų OBD2 jungtimi jūsų Jaltest diagnostikos kabelyje. Mašinos pusėje yra juoda stačiakampė jungtis su fiksavimo spaustuką viršuje ir plokščiais kontaktais korpuse; ši jungtis yra kabinoje arba mašinos skyriuje. Kabelio ilgis: 28–30 cm.

Kai tik sujungiate, Jaltest programinė įranga pasiekia mašinos valdymo įrenginius, o tai, kiek toli siekia, priklauso nuo mašinos tipo: R kasėje pasieksite mašinos kompiuterį MCM, L ratiniame krautuuve – UEC3 arba Master4 kompiuterį ir variklio valdymo blokelius ECU2-HD, ECU3, LIDEC1 ir LH ECU UPCR, o LTM mobiliausiame krane – taip pat transmisiją (AS Tronic, TraXon, GSII ir Ecomat 1), stabdžių sistemą, retarderį ir SCR išmetamųjų dujų valymą. Statybos ir keltuvinės mašinos negali turėti OBD jungties, todėl šis adapteris naudojamas keliose mašinos kartose. Kabelis yra skirtas Jaltest Link V8.1 ir įtrauktas į Jaltest OHW (statyba ir žemės darbai).

PRANAŠUMAI

✔Pasiekia Liebherr pagrindinius mašinos kompiuterius: MCM, UEC3 ir Master4.
✔Ratiniuose krautuuvuose pridedama visa variklio valdymo sistema: ECU2-HD, ECU3, LIDEC1 ir LH ECU UPCR.
✔Mobiliausiuose LTM kranuose aprėpimas apima transmisiją, stabdžių sistemą, retarderį ir SCR išmetamųjų dujų valymą.
✔Apima platų diapazoną: R raupotai kasėjai, A mobiliosios kasėjos, L ratiniai krautuuvai, PR raupoti dozatoriai, LH permešamosios mašinos, LTM kranai ir TA šarnyriniai savivartės sunkvežimiai.

SVARBŪS ASPEKTAI

✕Kasėjuose MCM mašinos kompiuteris nesuteikia ECU duomenų; iš jų neskaitote serijos numerio ir programinės įrangos versijos.
✕Aprėpimas labai skiriasi pagal mašinos tipą: kas yra pasiekiama LTM krane, ne būtinai yra kasėjuje.
✕Šis kabelis yra skirtas stačiakampei 6 kontaktų mašinos jungčiai; apvali 9 kontaktų variklio jungtis su šaltos žalios spalvos kontaktų laikikiu ant Liebherr pramonės variklių naudoja JDC542A.
✕Šis variantas yra skirtas Jaltest Link V8.1, o ne V9.

Taikymo sritys ir funkcijos

Šiuo ryšiu su Jaltest programine įranga pasiekiate mašinos kompiuterį, variklio valdymo sistemą ir kranų atveju taip pat transmisiją, stabdžių sistemą ir išmetamųjų dujų valymą. Kokie įrenginiai yra prieinami, labai skiriasi pagal mašinos tipą ir kartą. Toliau išvardinti įrenginiai yra iš Liebherr aprėpimo.

Valdymo blokai, kuriuos galite pasiekti

  • MCM, mašinos kompiuteris: R kasėjų mašinos kompiuteris su klaidomis, matavimo duomenimis ir priežiūros informacija, tačiau be ECU duomenų.
  • UEC3 ir Master4 (Ethernet / RS232), mašinos kompiuteris: L ratinių krautuuvų pagrindiniai kompiuteriai.
  • ECU2-HD, ECU3, LIDEC1 ir LH ECU UPCR, variklio valdymas: Liebherr variklio valdymo sistemos mašinose.
  • MR/PLD, variklio valdymas su moduline siurblių sistema: Senesnis variklio valdymas LTM kranuose.
  • ADM ir ADM 3, variklio valdymo sąsaja: Ryšys tarp variklio valdymo ir mašinos valdymo LTM kranuose.
  • AS Tronic, TraXon, GSII ir Ecomat 1, transmisijos valdymas: LTM mobilių kranų sujungimo ir perdavimo valdymo sistemos.
  • ABS D/E ir ABS/ASR E (CAN), stabdžių sistema: LTM kranų stabdžių sistema.
  • EST-42, Retarder Voith ir VERA, retarderio valdymas: LTM kranų retarderio valdymo sistemos.
  • SCR Bluetec, išmetamųjų dujų valymą: Išmetamųjų dujų valymo sistema LTM variantuose su jomis.

Ką galite daryti

  • Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Priežiūros duomenų peržiūra: Naudojant, pavyzdžiui, MCM mašinos kompiuterį ir variklio valdymo sistemas ECU2-HD, ECU3 ir LIDEC1.
  • Papildomų veiksmų atlikimas: SCR išmetamųjų dujų valymui LTM kranuose.
  • Diagnostikos perspėjimai: Naudojant, pavyzdžiui, ADM variklio valdymo sąsają ir GSII sujungimo valdymą.

Suderinami transporto priemonės tipai ir panaudojimas

Jungties tipas yra esmingas, o ne mašinos tipas. Šis kabelis tinka bet kuriai Liebherr mašinai su stačiakampe 6 kontaktų diagnostikos jungtimi. Ji yra kabinoje arba mašinos skyriuje ir atpažįstama pagal juodą korpusą su fiksavimo spaustuką. Toliau išvardintų serijų aprėpimas yra Jaltest OHW.

Liebherr:

  • R 900 B / R 924 B Litronic raupoti kasėjai: (apie 1998–2003)
  • R 900 C / R 9xx C Litronic raupoti kasėjai: (apie 2003–2007)
  • A 900 B / A 9xx B Litronic mobiliosios kasėjos (A 309 iki A 934 C): (apie 1998–2003)
  • L serijos ratiniai krautuuvai (L 538 iki L 586)
  • PR serijos raupoti dozatoriai (PR 724 iki PR 776)
  • LH serijos permešamosios mašinos (LH 18 iki LH 80)
  • LTM serijos mobilieji kranai (LTM 1030 iki LTM 1750)
  • TA 230 / TA 240 šarnyriniai savivartės sunkvežimiai
💡
Vertėtų žinoti: Liebherr turi dvi diagnostikos jungtis, kurios dažnai supainiojamos. Mašinos jungtis yra stačiakampė ir juoda, turi šešias pozicijas ir fiksavimo spaustuką: tai šis kabelis. Jei bloke yra apvali jungtis su šaltos žalios spalvos kontaktų laikikiu ir devyniais lizdais, tai yra variklio jungtis iš JDC542A. Prieš užsakydami, patikrinkite mašinoje, kuri iš dviejų joje yra.

Pakuotės turinys

  • 1x Jaltest (JDC551A) | Liebherr 6-pins OBD – 16-pins OBD2 adapteris | Žemės darbai ir statyba

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC551A
Tipas Adapteris
Panaudojimas Liebherr kasėjai, krautuuvai, permešamosios ir keltuvinės mašinos
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1
Mašinos pusės jungtis 6-pins OBD (stačiakampė, juoda, fiksavimo spaustukas, plokščiai kontaktai)
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM ir ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E ir ABS/ASR E (CAN), EST-42, Retarder Voith, VERA ir SCR Bluetec
Segmentas Žemės darbų ir statybos mašinos
Jaltest modulis Jaltest OHW (statybos ir žemės ūkio technikos)
