Jaltest | SKU: JDC545A

Jaltest (JDC545A) | Doosan 14-kontaktė OBD - 16-kontaktė OBD2 jungties kabelis | Statybinės ir žemės darbų mašinos

Name: Jaltest (JDC545A) | Doosan 14-kontaktė OBD - 16-kontaktė OBD2 jungties kabelis | Statybinės ir žemės darbų mašinos
Brand: Jaltest
SKU: JDC545A
Price: 293.95 EUR
Availability: InStock

€293,95 su PVM

€242,93 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

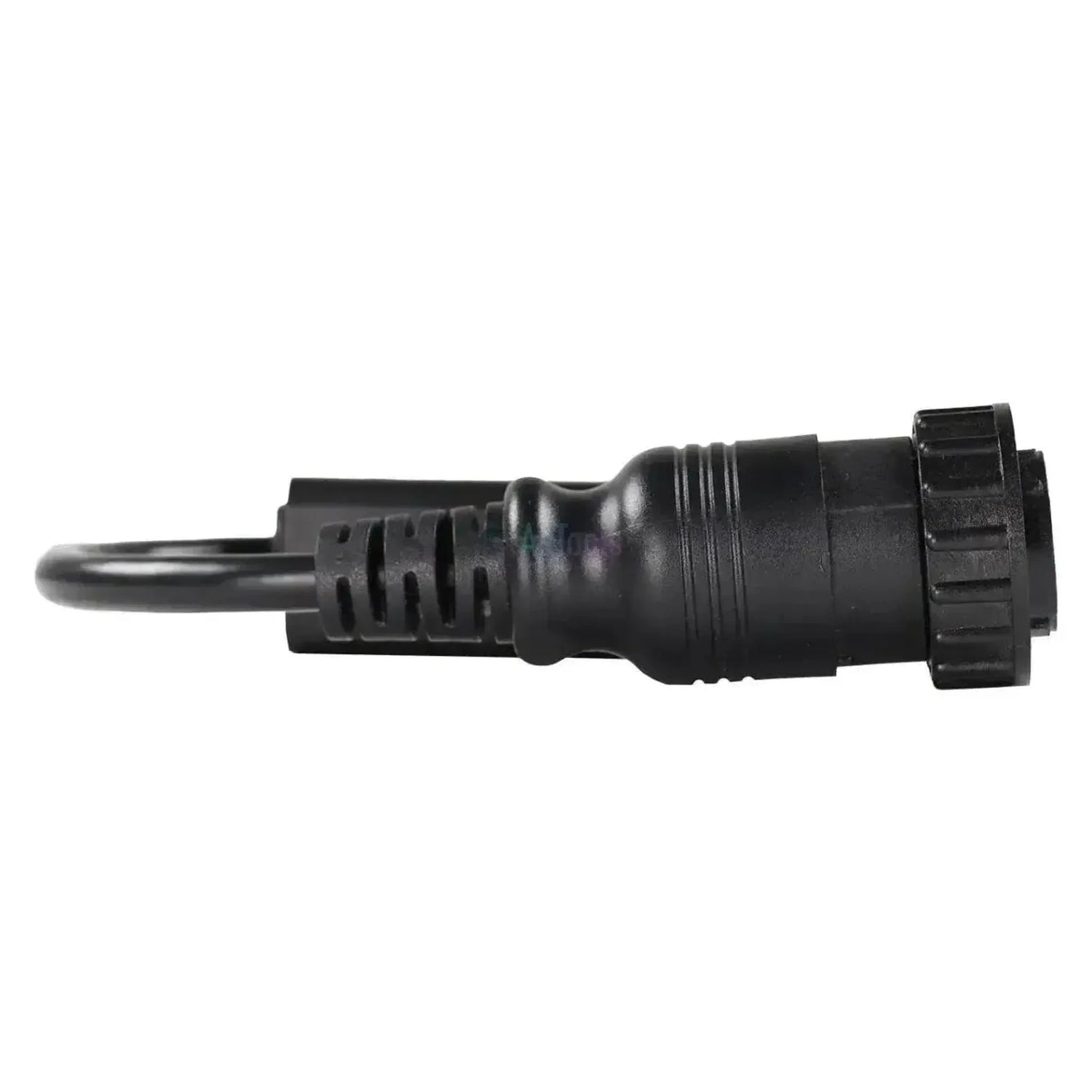

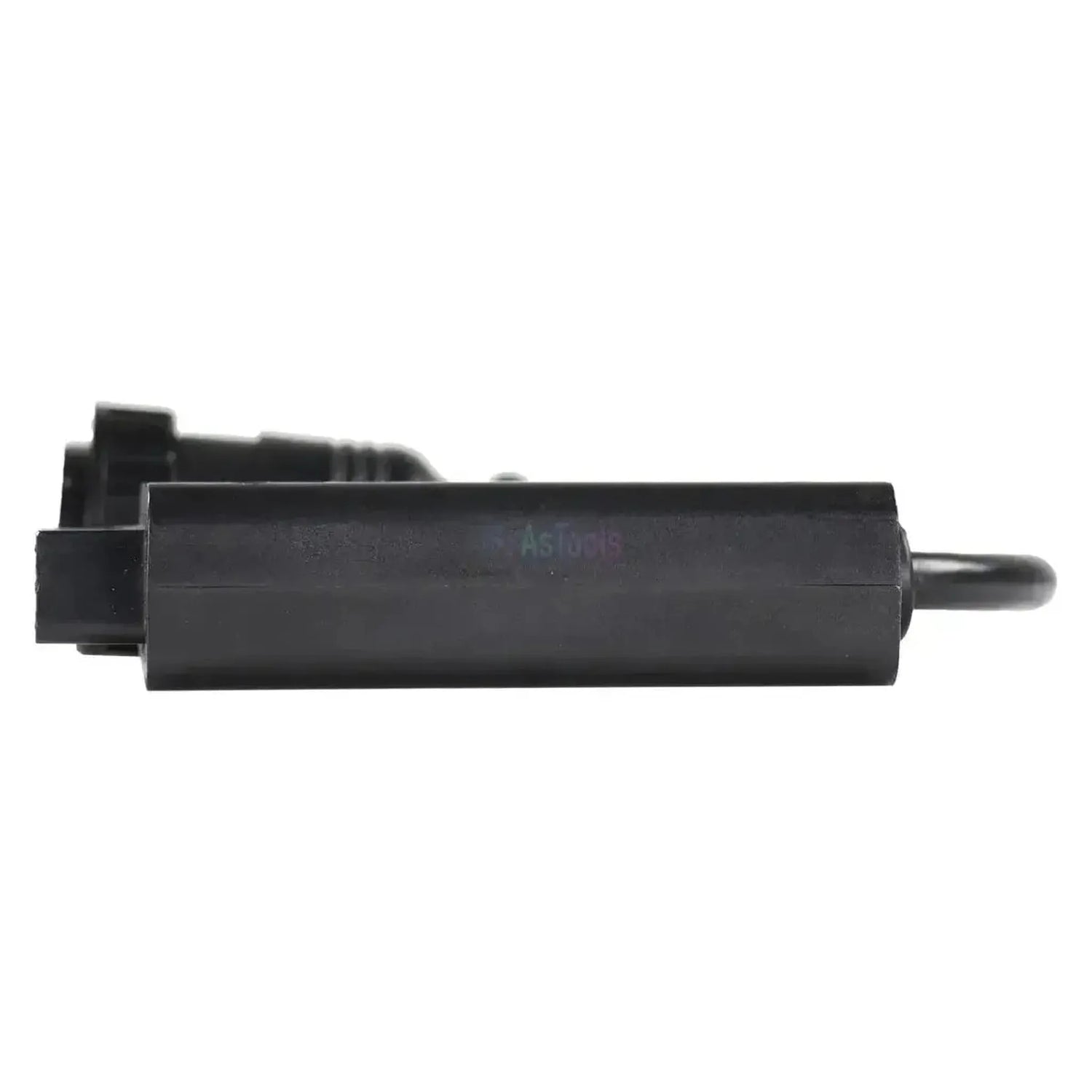

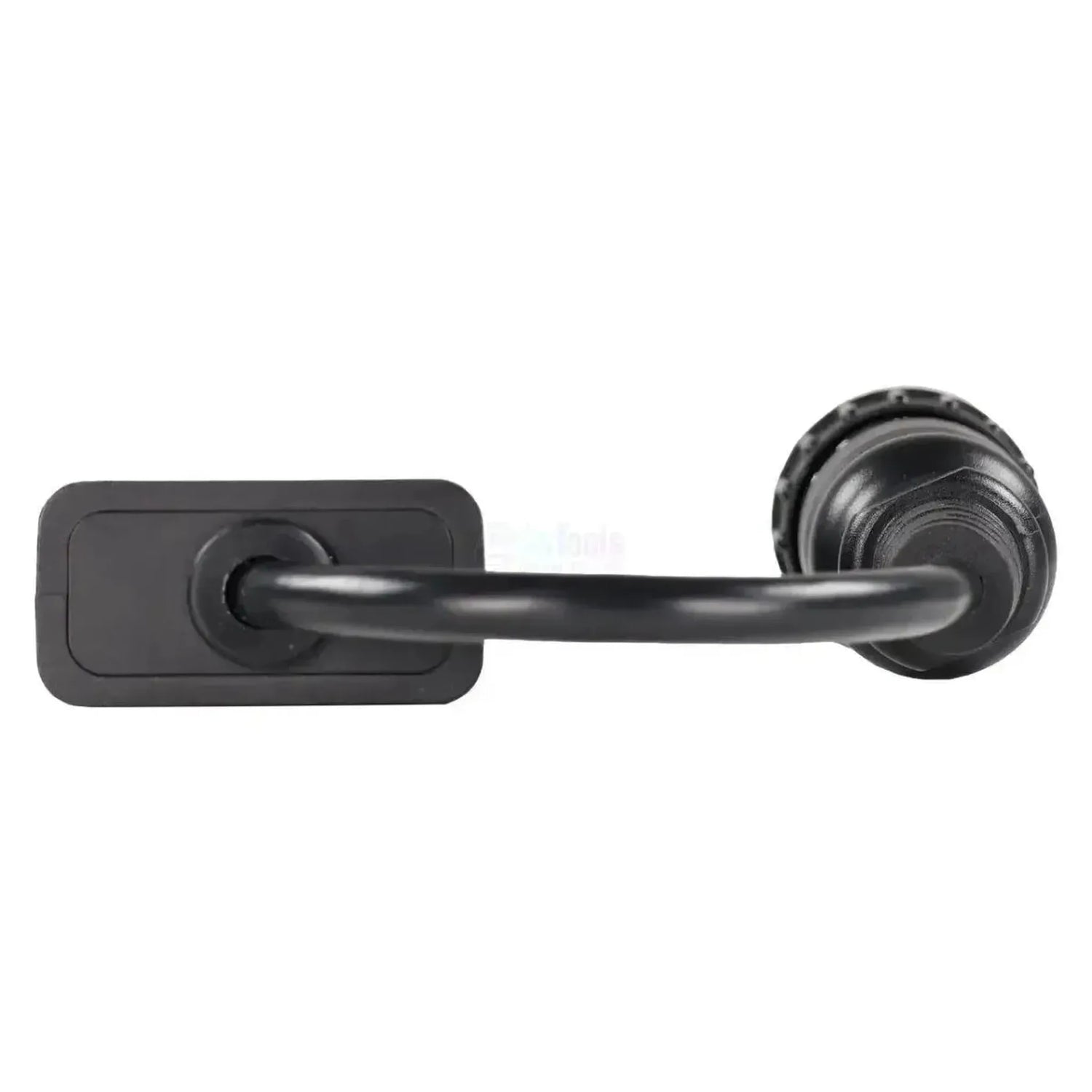

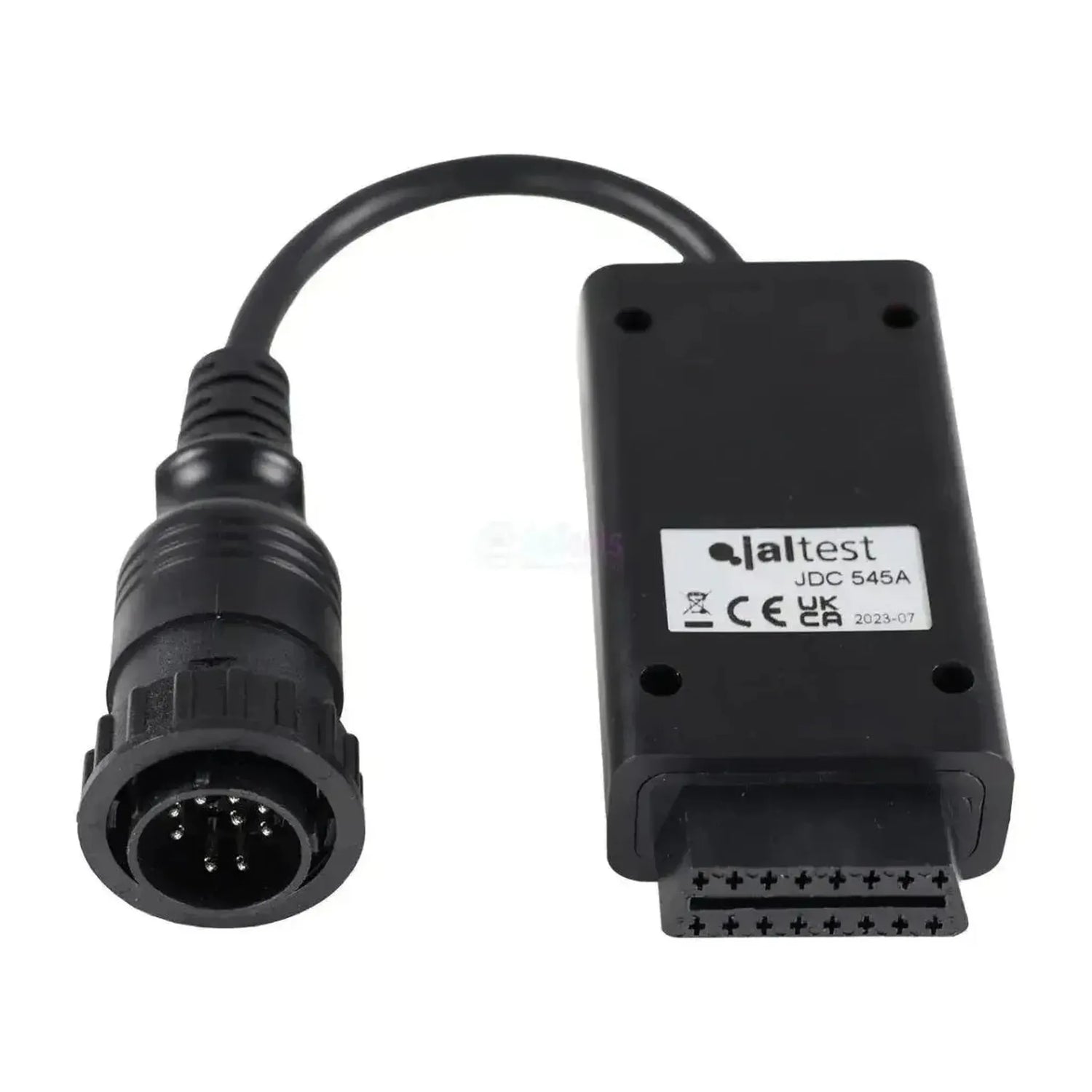

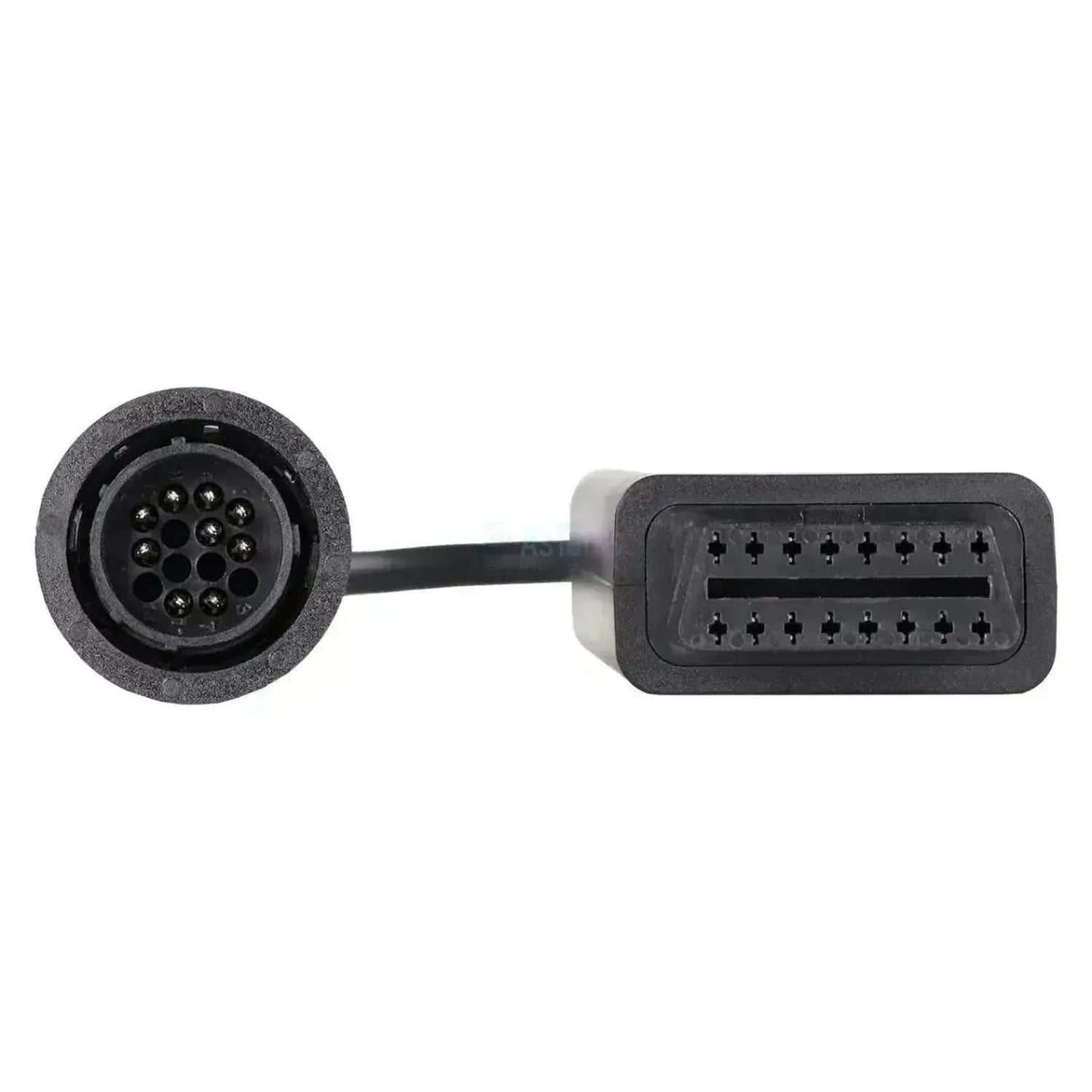

„Jaltest JDC545A" jungia „14-kontaktę diagnostinę lizdą" iš „Doosan" žemės darbų mašinų su „16-kontakte OBD2" jungtimi jūsų Jaltest diagnostikos kabelio. Mašinos pusėje yra „apvalus juodas plastikinis kištukas" su riestavintu sukimo žiedu, fiksavimo spaustukais krašte ir „kištuko tipo kontaktais" juodame laikiklyje. Šios jungties vieta mašinoje skiriasi priklausomai nuo modelio: už vairuotojo sėdynės, ant variklio bloko arba variklio galinėje dalyje. Kabelis yra „28–30 cm" ilgio ir turi juodą jungties bloką per vidurį, kuriame įmontuota OBD2 jungtis.

Kai jungtis sudaryta, Jaltest programinė įranga pasiekia „E-EPOS", centrinį mašinos kompiuterį, kuris koordinuoja variklį ir hidrauliką, variklio valdymo sistemas „EMS XPI" ir „DL06/DL08" bei išmetamųjų dujų valymo sistemas „EEC" ir „EEC3". Skirtumas yra duomenų aprėptyje: „Priežiūros duomenys" yra variklio ir valymo sistemose, bet ne E-EPOS, o „papildomi veiksmai" tik EMS XPI variklio valdymo sistemoje. Kabelis priklauso „Jaltest Link V8.1" ir yra dalis „Jaltest OHW (statybinės ir žemės darbų mašinos)".

PRANAŠUMAI

✔Pasiekia „E-EPOS", centrinį mašinos kompiuterį, kuris susieja variklį ir hidrauliką.

✔Palaikomi „EMS XPI" variklio valdymo sistemos su tiesioginiu įpurškimu, įskaitant papildomus veiksmus.

✔Suteikia prieigą prie „EEC" ir „EEC3" SCR išmetamųjų dujų valymo sistemų su priežiūros duomenimis.

✔Vienas kabelis visai mašinų linijai: „DX grąžimo mašinos, DL ratiniai krautuvai ir DA šarnyrinės savivartės".

SVARBŪS ASPEKTAI

✕„E-EPOS" aprėptyje nėra priežiūros duomenų; jie yra variklio ir valymo sistemose.

✕Papildomi veiksmai prieinami tik „EMS XPI" variklio valdymo sistemoje, ne „DL06/DL08" versijoje.

✕Tik apvaliam „14-kontaktei mašinos jungčiai" iš Doosan; 6-kontaktė jungtis atskiroje „Doosan DL03" variklyje naudoja „JDC547A".

✕Ši versija skirta „Jaltest Link V8.1", o ne „V9".

Taikymo sritys ir funkcijos

Per šią jungtį naudojant Jaltest programinę įrangą pasiekiama Doosan mašinos „valdymo kompiuteris", „variklio valdymo sistema" ir „išmetamųjų dujų valymo sistema". Kurie blokai yra aktyvūs, priklauso nuo serijos ir versijos. Toliau nurodomi blokai iš „Doosan aprėpties".

Valdymo blokai, kuriuos galite pasiekti

„E-EPOS, mašinos kompiuteris:" Centrinis kompiuteris, kuris suderina variklį ir hidrauliką, su klaidų kodais, matavimais ir ECU duomenimis.
„EMS XPI, variklio valdymo sistema su tiesioginiu įpurškimu:" Versija su itin aukštu įpurškimo slėgiu, su papildomais veiksmais.
„DL06/DL08 (CAN), variklio valdymo sistema:" Tier 4 ir Stage IV versijų variklio valdymo sistema.
„EEC, išmetamųjų dujų valymo sistema:" SCR valymo sistemos su AdBlue valdymas.
„EEC3, išmetamųjų dujų valymo sistema:" Naujesnės kartos valymo sistemos valdymas.

Ką galite daryti

Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
„Priežiūros duomenų peržiūra:" Variklio ir valymo sistemose; E-EPOS nėra prieinama.
„Papildomų veiksmų atlikimas:" Prieinami EMS XPI variklio valdymo sistemoje.

Suderinami transporto priemonės tipai ir panaudojimas

„Sprendžiamasis faktorius yra kištukas, ne modelis." Šis kabelis tinka bet kuriai „Doosan mašinai" su apvale „14-kontakte diagnostine jungtimi". Statybinėms mašinoms niekada nebuvo privaloma „OBD jungtis", todėl tas pats kištukas galima rasti keliose „mašinų kartose". Toliau pateikiamos serijos, kuriose „Jaltest OHW" yra aprėptyje.

„Doosan:"

DX200 serija (vikšrinė grąžimo mašina)
DX300 serija (vikšrinė grąžimo mašina)
DX400 serija (vikšrinė grąžimo mašina)
DX500 serija (vikšrinė grąžimo mašina)
DX200W serija (mobilioji grąžimo mašina)
DL200 serija (ratinis krautuvas)
DL300 serija (ratinis krautuvas)
DA30 serija (šarnyrinė savivartė)

💡

„Vertėtina žinoti:" Jungtis priklausomai nuo modelio yra už vairuotojo sėdynės, ant variklio bloko arba variklio galinėje dalyje. Ją atpažintite iš „apvalio lizdiko su fiksavimo spaustuku" ir keturiolika kontaktų. Šešiakontaktė jungtis atskiroje „Doosan DL03" variklyje atrodo kitaip ir naudoja „JDC547A". „Prieš užsakydami patikrinkite mašinoje, kokia jungtis yra."

Pakuotės turinys

„1x" Jaltest (JDC545A) | Doosan 14-kontaktė OBD - 16-kontaktė OBD2 perėjimo jungtis | Statybinės ir žemės darbų mašinos

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	Jaltest (Cojali)
Nuorodos numeris	JDC545A
Tipas	Adapterinis kabelis
Panaudojimas	Doosan grąžimo mašinos, ratiniai krautuvai ir šarnyrinės savivartės
Ilgis	28 - 30 cm
Sąsaja	Jaltest Link V8.1
Mašinos pusės jungtis	14-kontaktė OBD (apvali, juodas plastikas, riestavintas sukimo žiedas, kištuko tipo kontaktai)
Sąsajos pusės jungtis	16-kontaktų OBD2
Valdymo blokai	E-EPOS (mašinos kompiuteris), EMS XPI ir DL06/DL08 (variklio valdymas), EEC ir EEC3 (išmetamųjų dujų valymas)
Segmentas	Žemės darbų ir statybos mašinos
Jaltest modulis	Jaltest OHW (statybos ir žemės ūkio technikos)
