Jaltest  |  SKU: JDC110A

Jaltest (JDC110A) | 7+7-kontaktų (CAN ISO 7638-1) - 16-kontaktų OBD2 Adapteris | Priekaba

€229,95 su PVM
€190,04 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

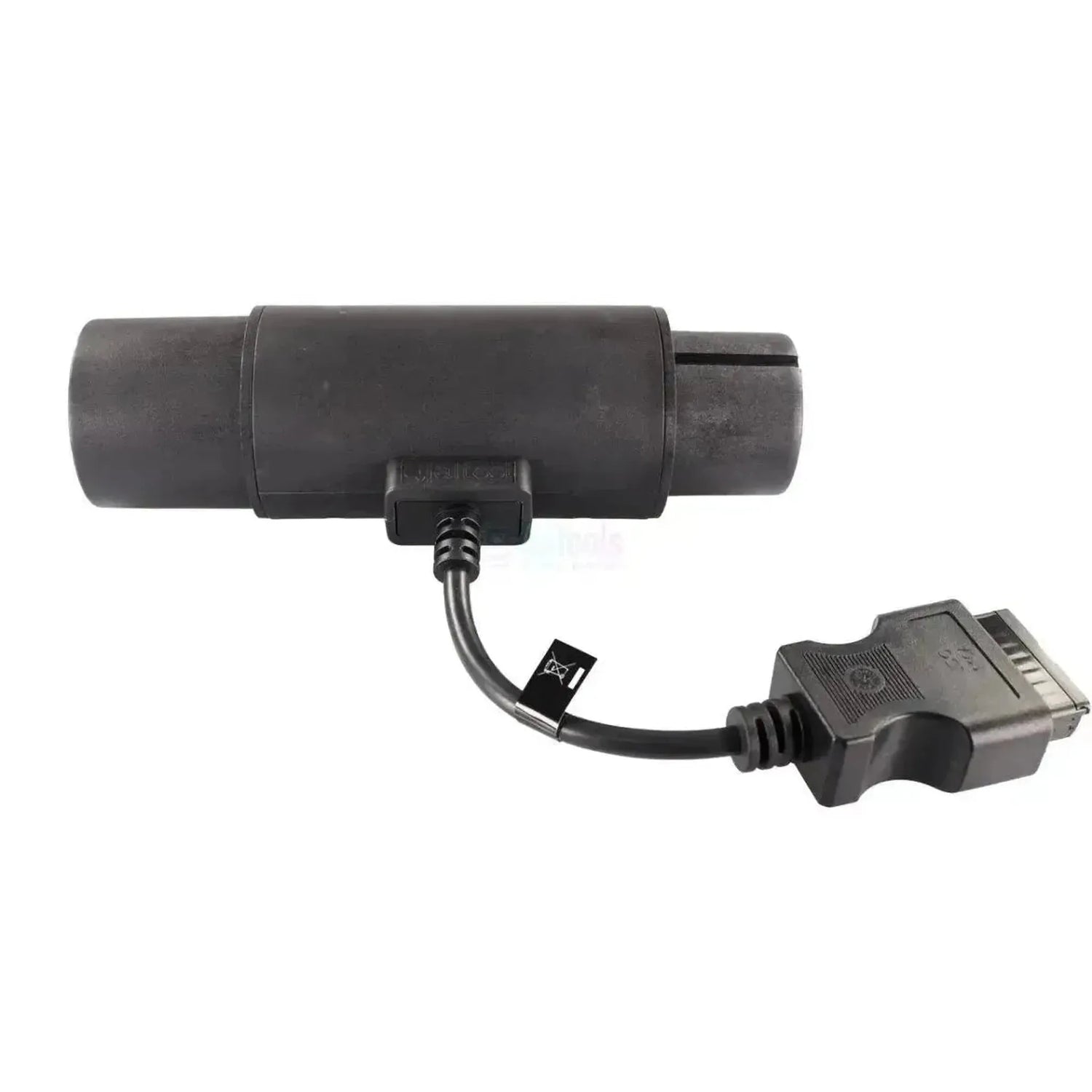

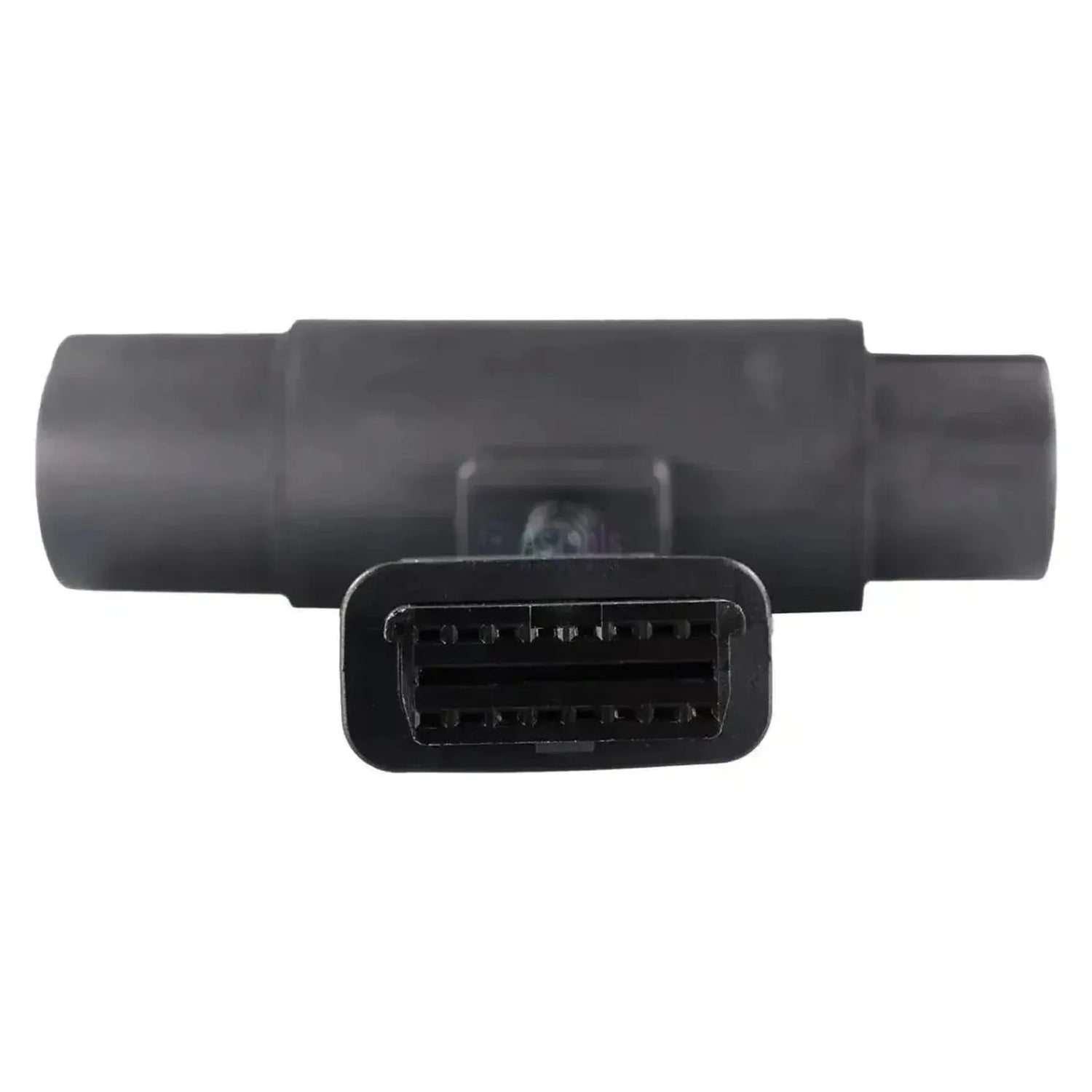

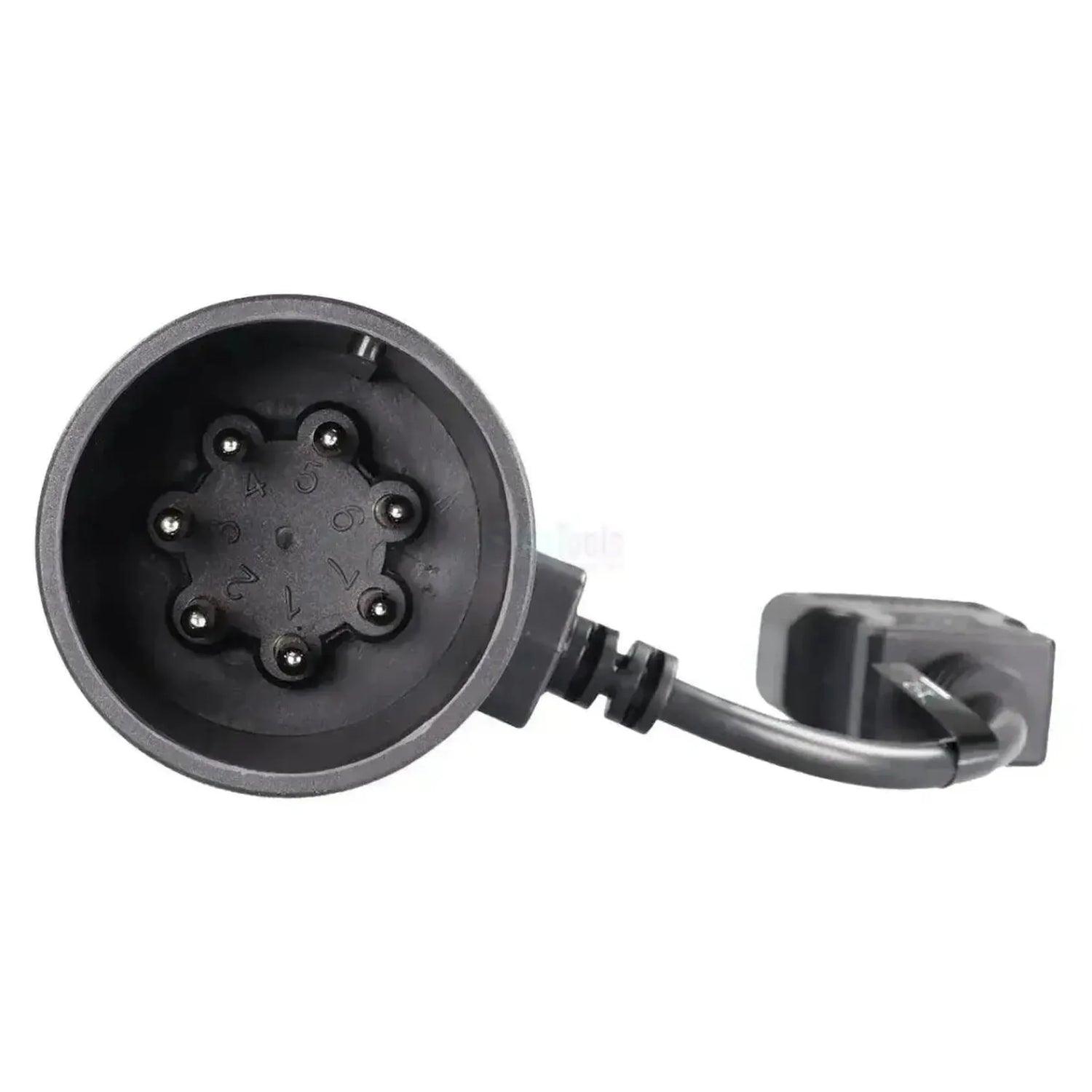

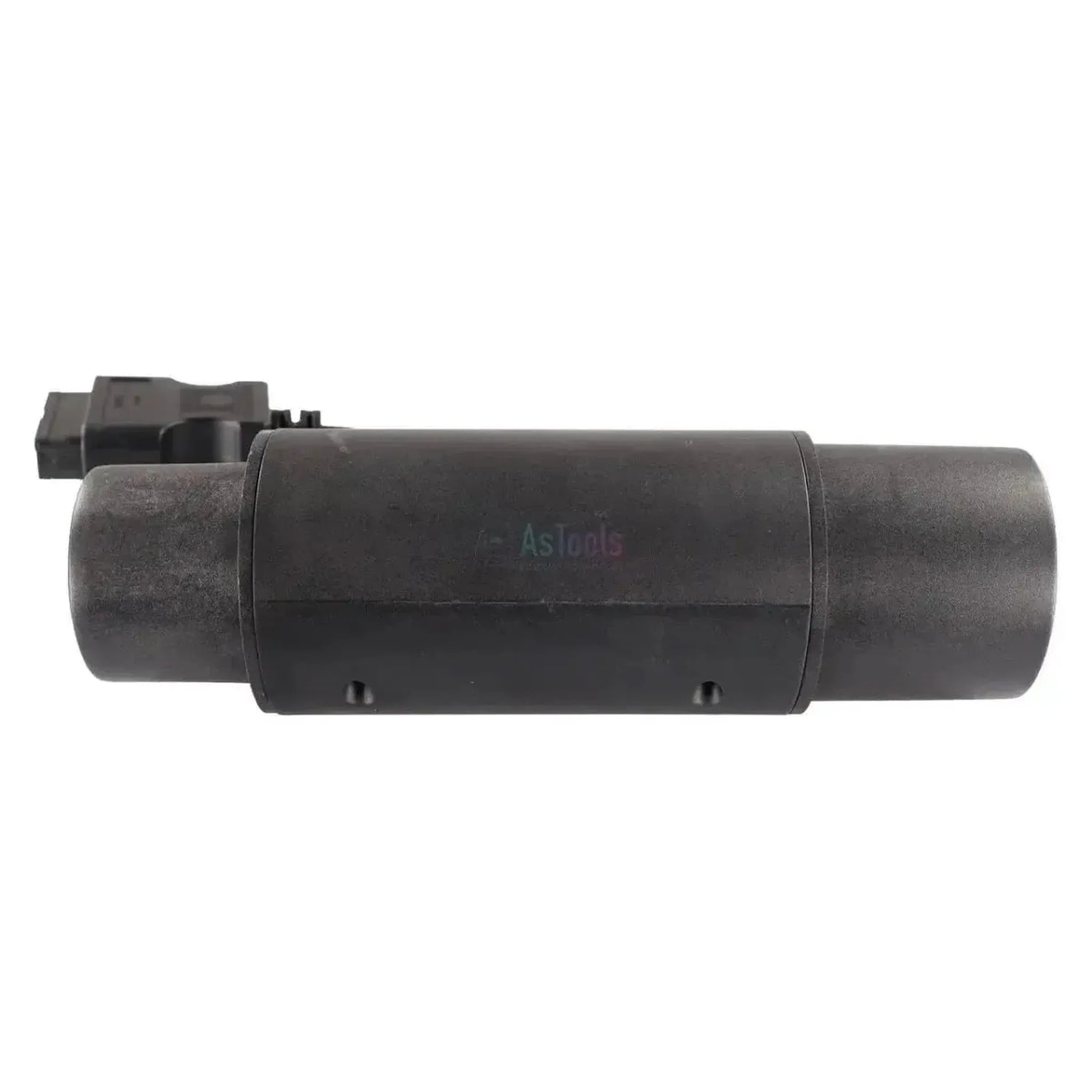

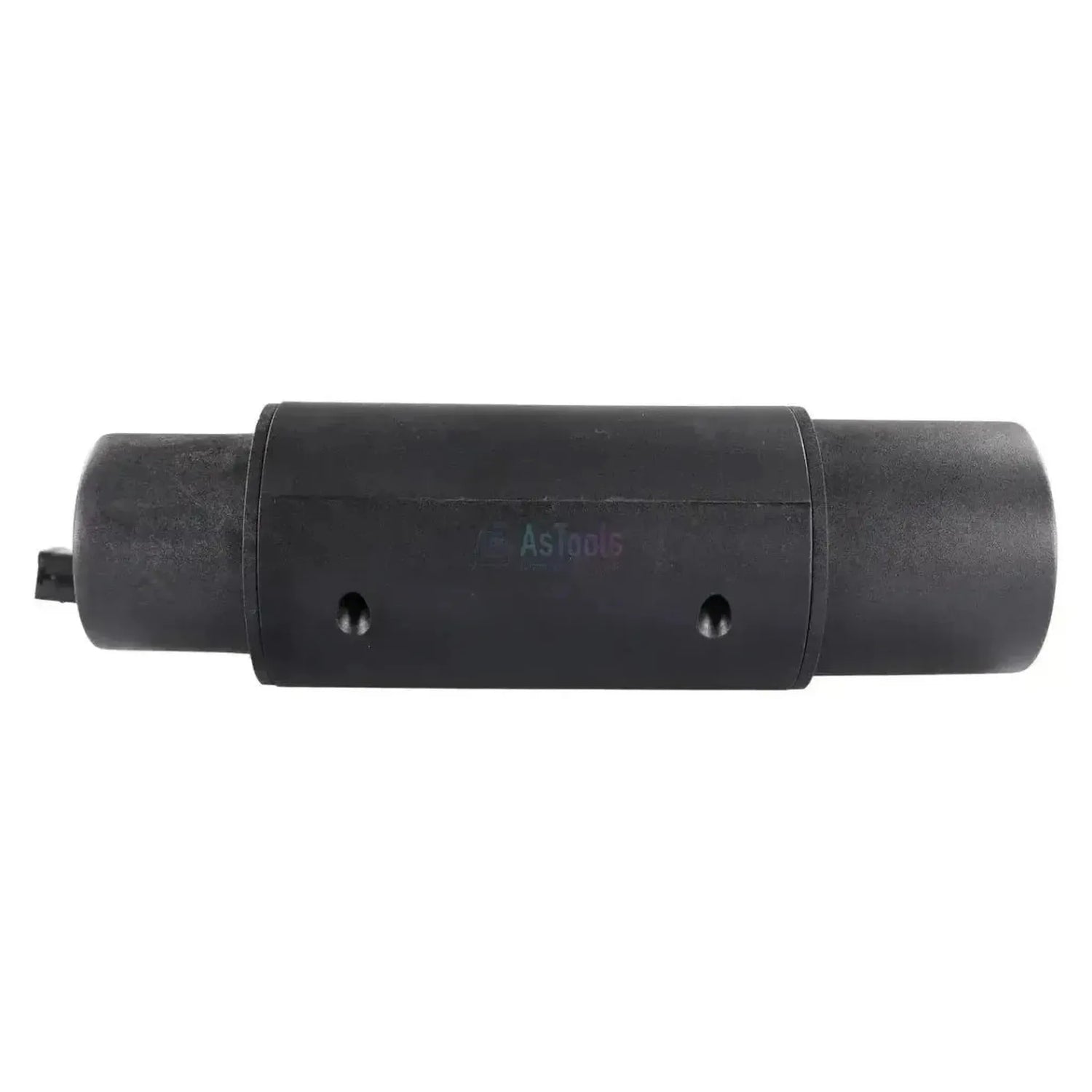

Jaltest JDC110A tvirtinamas kaip T-jungtis prie 7-kontaktinio ISO 7638-1 sujungimo tarp vilkiko ir priekabos. Nuotraukoje tai vienas juodas, apvalus korpusas: iš vienos pusės apvali jungtis su kontaktais, iš kitos pusės atitinkamas apvalus lizdas su išsikišimu, kad esamas sujungimas tęstųsi toliau. Statmenai jam iš korpuso išeina trumpas kabelis su CE žyma; kabelis baigiasi 16-kontaktiniu OBD2 lizdui. Su 22–29 cm ilgiu dirbate šalia vilkiko priekabos sujungimo.

Per šią šaką diagnostinė įranga priešais CAN-liniją, kuri eina per ISO 7638-1 sujungimą, ir galiausiai prie priekabos ABS/EBS, kuriam šis sujungimas yra standartizuota maitinimo ir duomenų linija. Kadangi sujungimas yra standartizuotas, nesate susieti su vienu šasio gamintoju; kokios sistemos yra tinkle, priklauso nuo konkrečios priekabos. Ši versija skirta 24V pagal ISO 7638-1 ir Jaltest Link V8.1 ir V9; 12V versija pagal ISO 7638-2 turi savo numerį JDC110B. Kabelis priskiriamas Jaltest CV (komerciniai transporto priemonės).

PRIVALUMAI

✔Veikia prie standartizuoto ISO 7638-1 sujungimo ir todėl nėra susietas su vienu priekabos ženklu.
✔T-jungtis leidžia esamam sujungimui tęstis: kontaktai iš vienos pusės, apvalus lizdas iš kitos.
✔Baigiasi 16-kontaktiniu OBD2 lizdui, todėl jį jungiamoje tiesiai prie sąsajos OBD2 diagnostinio kabelio.
✔Skirta 24V ir tiek Link V8.1, tiek Link V9.

SVARBIOS PASTABOS

✕Pasiekiamos tik tos priekabos, kurios naudoja CAN ISO 7638-1 sujungime; jei priekabos elektronika siunčia duomenis pagal SAE J2497 per maitinimo laidą, reikalinga JDC112A.
✕Tai 24V versija pagal ISO 7638-1; 12V versija pagal ISO 7638-2 žymima numeriu JDC110B.
✕Su 22–29 cm ilgiu dirbate prie priekabos sujungimo jos priekyje, o ne iš kabin.
✕Kokios valdymo sistemos rasite, priklauso nuo pačios priekabos, o ne nuo šio kabelio.

Pritaikymas ir funkcionalumas

Per šią šaką pasiekiate priekabos CAN tinklą. Kokios valdymo sistemos jame yra, priklauso nuo priekabos ir šasio gamintojo. Toliau pateiktas sąrašas apima sistemas, sujungtas prie ISO 7638-1 sujungimo.

Pasiekiamos valdymo sistemos

  • Priekabos ABS/EBS: Šiai sistemai ISO 7638-1 yra standartizuota maitinimo ir duomenų linija.
  • Kitos CAN tinkle esančios valdymo sistemos: Jų buvimas priklauso nuo priekabos ir šasio gamintojo.

Ką galite daryti

  • Skaityti ir ištrinti gedimo kodus: Nuskaityti sujungtų valdymo sistemų gedimo atmintį ir ją išvalyti po remonto.
  • Peržiūrėti matavimo reikšmes: Stebėti realius jutiklių ir sistemų duomenis tiesiogiai.
  • Valdyti komponentus: Aktyvinti veikiklius jų veikimui patikrinti.
  • Parametrai, kalibracijos ir priežiūros atstatymai: Kur Jaltest jas siūlo konkrečiai sistemai.

Suderinos transporto priemonės ir pritaikymai

Lemiamas yra jungtis, ne ženklas. Šis kabelis tinka bet kuriai priekabai ar naudotai priekabai su 7-kontaktiniu ISO 7638-1 sujungimu, kuriame yra CAN. Šis sujungimas yra priekabos priekyje, prie sujungimo su vilkiku.

Pritaikymas:

  • Priekabos ir naudotos priekabos su 7-kontaktiniu ISO 7638-1 sujungimu
  • Visi šasio gamintojai, kurie naudoja šį standartizuotą sujungimą
  • Gamybos metai nėra lemiami: Priekaboms nėra OBD įpareigojimo, todėl sujungimas lieka aktualus ir naujose priekabose
💡
Gerai žinoti: ISO 7638 sujungime yra CAN linija; jei priekabos elektronika siunčia duomenis per maitinimo laidą pagal SAE J2497, tuomet reikalinga JDC112A. Skirtumą matysite pažiūrėję į patį sujungimą: šis kabelis tvirtinamas prie apvalio 7-kontaktinio ISO 7638 sujungimo. Patikrinkite tai pačioje priekaboje prieš užsakydami.

Pakuotės turinys

  • 1x Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) - 16-pins OBD2 adapteris | Priekaba

Techninės specifikacijos

Specifikacija Aprašymas
Ženklas Jaltest (Cojali)
Nuorodos numeris JDC110A
Tipas Perėjimo kabelis (T jungtis)
Taikymas Priekabos diagnostika per CAN pagal ISO 7638-1
Sujungimas transporto priemonės pusėje 7+7 kontaktų ISO 7638-1: juodas apvalus kištukas su kontaktais vienoje pusėje ir apvaliu lizduku kitoje pusėje
Sujungimas sąsajos pusėje 16 kontaktų OBD2
Ilgis nuo 22 iki 29 cm
Sąsaja Jaltest Link V8.1 ir V9
Įtampa 24V
Valdymo blokai Priekabos ABS/EBS ir kiti CAN tinklo valdymo blokai; jų buvimas skiriasi priklausomai nuo priekabos
Segmentas Priekaba
Jaltest modulis Jaltest CV (komerciniai transportai)
Kabelio rinkinio dalis Priekabos kabelio rinkinys (70002024)
