Jaltest  |  SKU: JDC564.9

Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 adapterio kabelis | Pakylos ir kraustomoji technika

€234,95 su PVM
€194,17 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

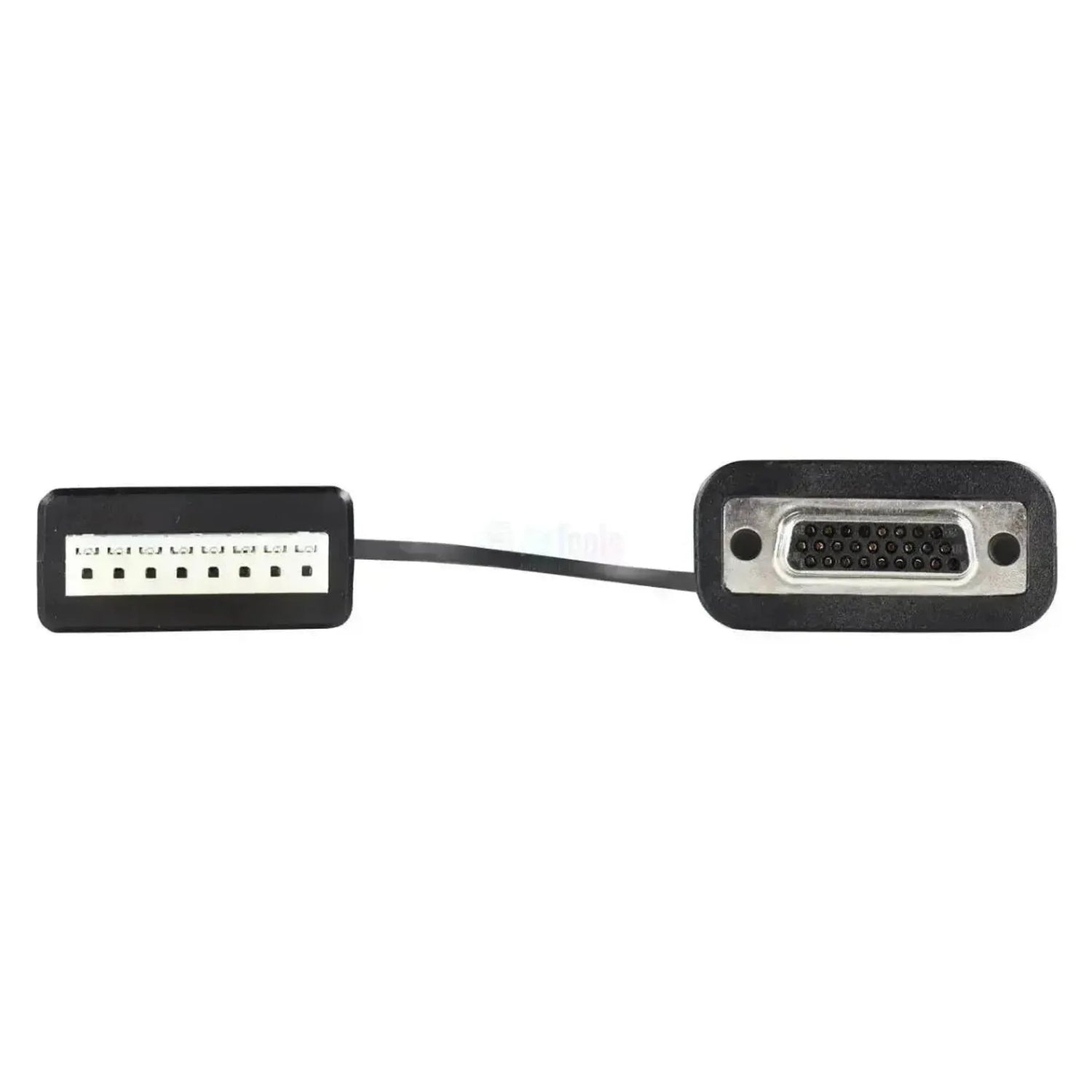

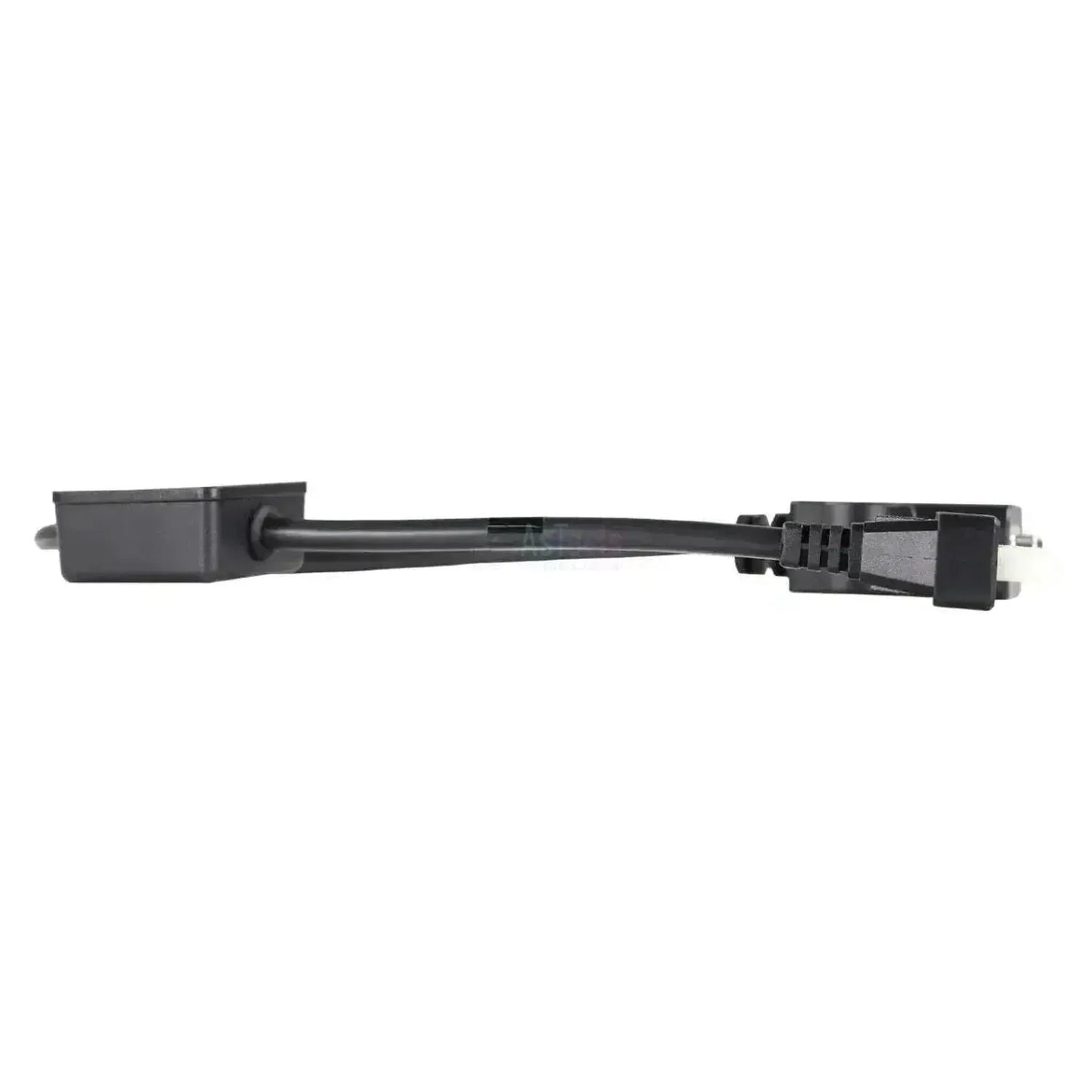

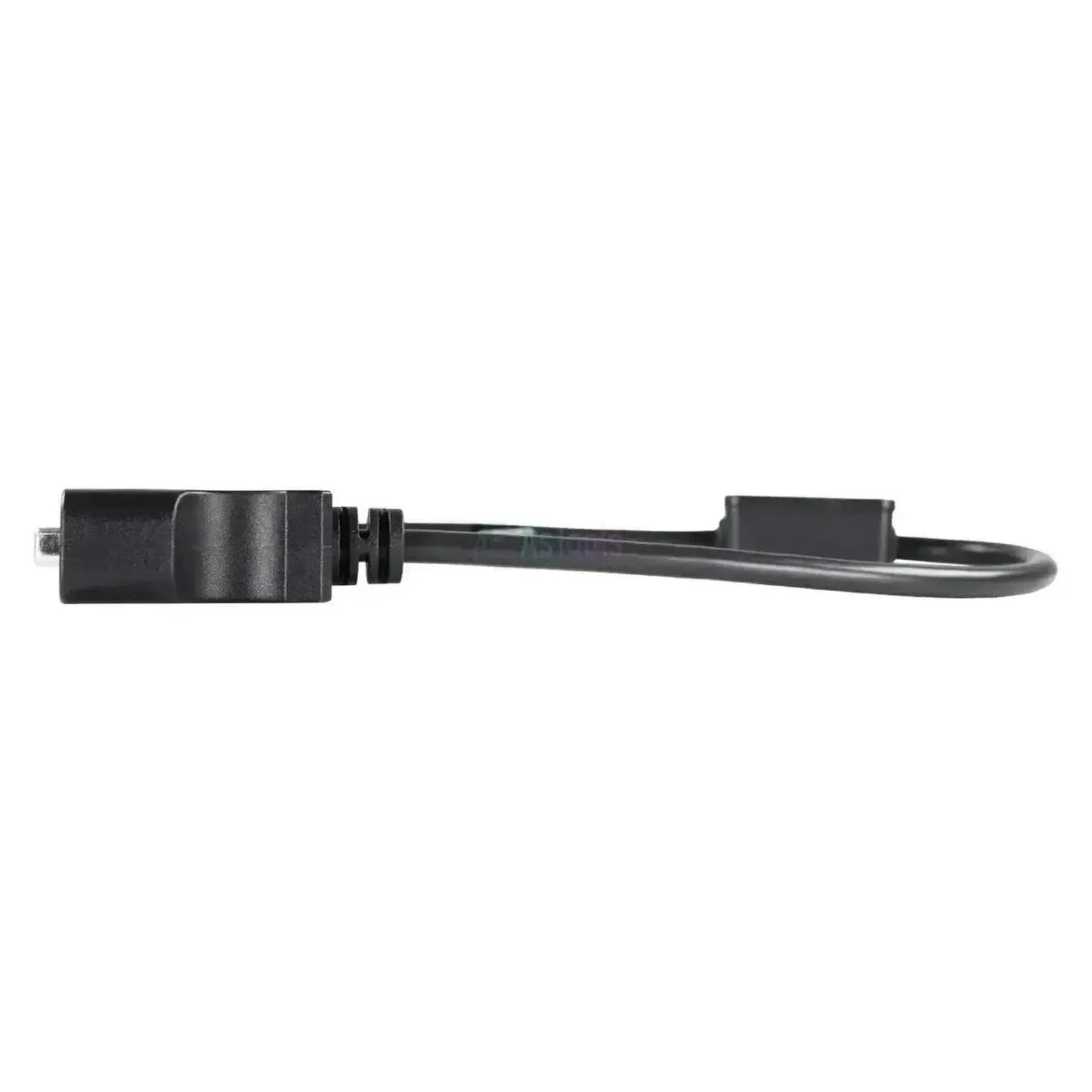

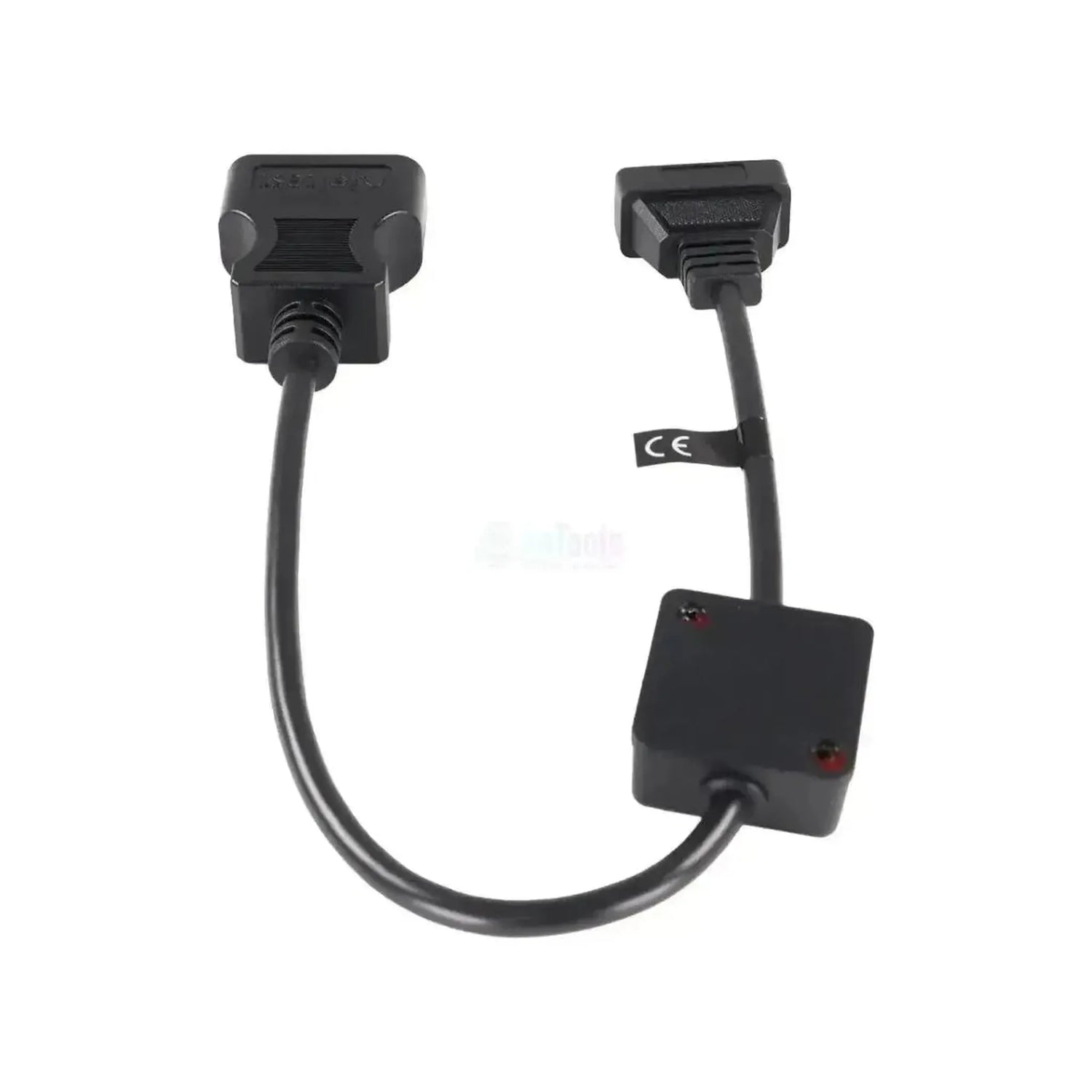

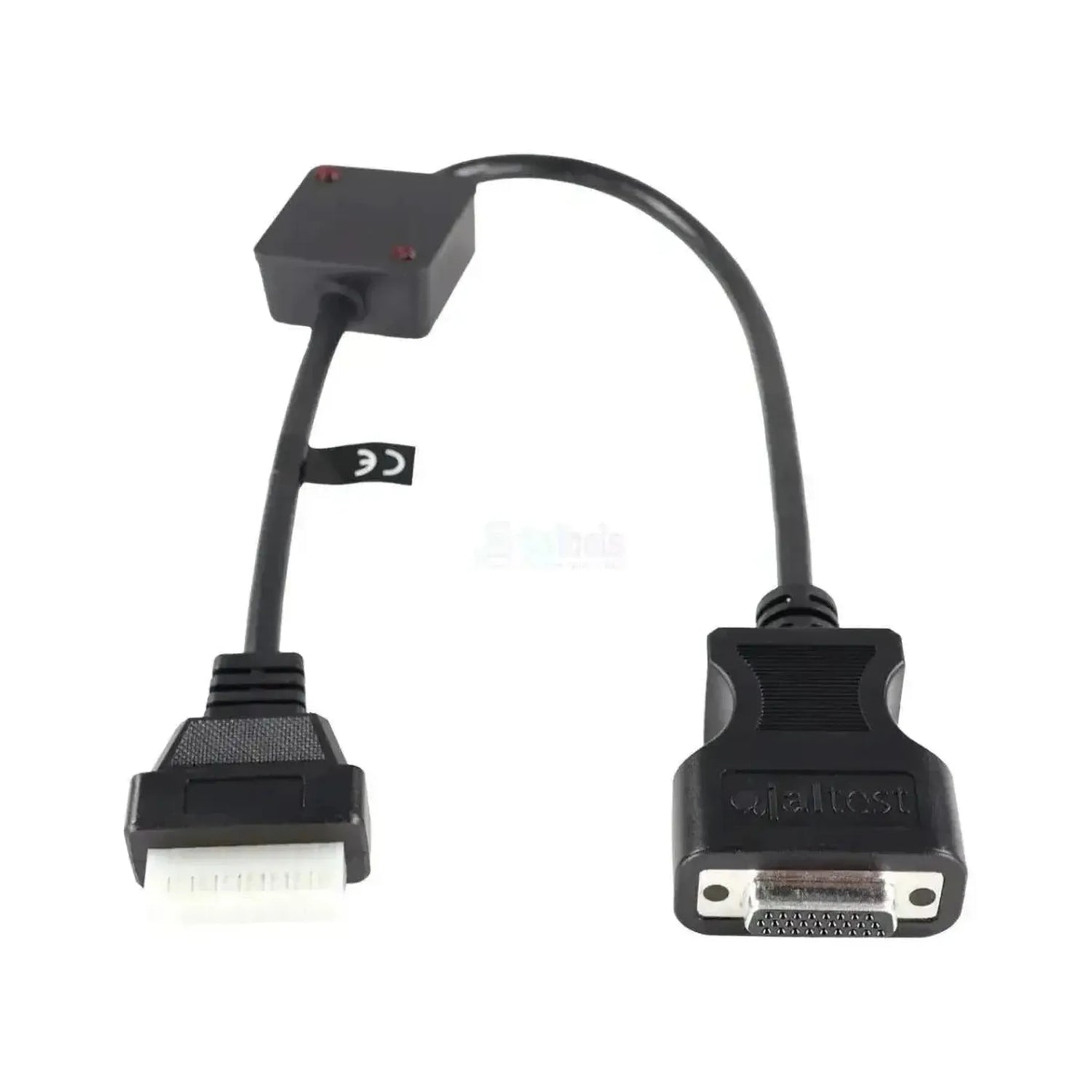

Jaltest JDC564.9 yra diagnostinis kabelis 8-kontaktų lizdui iš Zapi maitinimo modulių elektrinėse keltuose ir sandėlio transporto priemonėse. Mašinos pusėje yra plokščias stačiakampis kištukas su balta kontaktų laida ir aštuoniais kontaktais iš eilės; šis kištukas priklauso valdikliui pačiam ir paprastai yra mašinos elektros skyriuje. Sąsajos pusėje kabelis baigiasi ne OBD2, o 26-kontaktų DB26, kuris tiesiogiai uždedamas ant sąsajos pagrindinės jungtinės. Kabelis yra 51 cm ilgio.

Jūs pasirenkate šį kabelį pagal mašinos valdiklį, o ne keltuvo markę: Zapi nėra sunkvežimio gamintojas, o traukos valdiklių gamintoja, kuri savo maitinimo elektroniku aprūpina įvairius mašinų gamintojas. Kai tik sujungiama, Jaltest programinė įranga nuskaito elektronikos duomenis, valdančius važiavimo ir kėlimo variklius. Jaltest aprašo šiuos valdiklius kaip maitinimo modulius su variantais TPM, TPMM ir TPMS, iš dalies per CAN ir iš dalies per RS232. Visose versijose yra klaidų kodai, matavimo reikšmės ir parametrai; tik RS232 versijoje papildomai yra tiesioginis duomenų stebėjimas. Kabelis priklauso Jaltest MHE.

PRANAŠUMAI

✔Tiesiogiai prijungiamas prie 26-kontaktų DB26 sąsajos pagrindinės jungtinės; nereikalingas 16-kontaktų diagnostinis kabelis.
✔Veikia su bet kuria mašina: Svarbu tik Zapi valdiklis, o ne keltuvo arba sandėlio transporto priemonės gamintojas.
✔Visuose Zapi maitinimo moduliuose aprašyti tiek klaidų kodai, tiek matavimo reikšmės ir parametrai.
✔RS232 versijoje (Zapi TPM) Jaltest taip pat siūlo tiesioginį duomenų stebėjimą.

SVARBU ŽINOTI

✕Zapi maitinimo moduliuose komponentų valdymas, kalibravimas ir techninės priežiūros nustatymai nėra aprašyti.
✕Tiesioginis duomenų stebėjimas yra aprašytas tik Zapi TPM (RS232), o ne CAN versijose.
✕Skirtas tik 8-kontaktų Zapi lizdui su balta kontaktų laida; kitų gamintojų valdikliai turi savo kištukus.
✕Ši versija nurodyta Jaltest Link V9, kuriame yra DB26 kištukas.

Taikymai ir funkcionalumas

Per šią jungtį naudodamiesi Jaltest programa pasiekiate mašinos Zapi maitinimo modulį. Kuris variantas yra įrengtas, priklauso nuo valdiklio ir nuo komunikacijos protokolo. Žemiau išvardyti įrenginiai iš Jaltest MHE aprašo skirtą Zapi.

Valdymo blokai, kuriuos galite pasiekti

  • Zapi TPM (RS232), maitinimo modulis: Seriooji versija su plačiausiu funkcijų rinkiniu Zapi aprašyme.
  • Zapi TPM (CAN), maitinimo modulis: Tas pats maitinimo modulis su CAN komunikacija.
  • Zapi TPMM (CAN), maitinimo modulis: TPMM versija maitinimo modulio.
  • Zapi TPMS (CAN), maitinimo modulis: TPMS versija maitinimo modulio.

Ką galite daryti

  • Klaidų kodai nuskaityti ir ištrinti: Nuskaityti maitinimo modulio klaidų atmintį ir ją išvalyti atlikus remontą.
  • Matavimo reikšmės peržiūrėti: Matomas valdiklio jautiklių ir įėjimų reikšmes.
  • Parametrai nustatyti: Nuskaityti ir keisti valdiklio konfigūraciją.
  • Tiesioginis duomenų stebėjimas: Zapi TPM (RS232) metu Jaltest rodo sistemos reikšmes darbo metu.

Suderinamumas su transporto priemonėmis ir taikymai

Svarbu tik valdiklis, o ne mašinos ženklas. Šis kabelis skirtas Zapi maitinimo moduliams su 8-kontaktų lizdu elektrinėse vidaus transporto priemonėse. Balta kontaktų laida su aštuoniais kontaktais iš eilės matoma pačiame valdiklyje; keltuvų techninė etiketė apie tai nieko neparodo.

Taikymo sritis:

  • Elektriniai keltukai, sandėlio transporto priemonės ir suėmimo sistema: su Zapi maitinimo moduliu
  • Mašinos ženklas nėra svarbus: Zapi aprūpina maitinimo elektronika įvairius mašinų gamintojas
  • Gamybos metai nėra svarbūs: vidaus transportui niekada nebuvo nustatyta standartizuota diagnostinė jungtis
💡
Naudinga žinoti: 8-kontaktų lizdas priklauso Zapi valdikliui ir paprastai yra mašinos elektros skyriuje, o ne fiksuotoje kabinos vietoje. Pažvelkite į baltą kontaktų laidą juodoje jungtyje: kitų gamintojų valdikliai turi kitus kištukus. Prieš užsakant patikrinkite tai pačioje mašinoje.

Pakuotės turinys

  • 1x Jaltest (JDC564.9) | Zapi 8-kontaktų OBD - 26-kontaktų DB26 pereinamasis kabelis | Keltukai ir pakilnojimo įranga

Techninės specifikacijos

Specifikacija Aprašymas
Ženklas Jaltest (Cojali)
Nuorodos numeris JDC564.9
Tipas Perdavimo kabelis
Paskirtis Zapi galios moduliai (TPM, TPMM, TPMS)
Ilgis 51 cm
Sąsaja Jaltest Link V9
Įrenginio pusės jungtis 8-kontaktų OBD, stačiakampis su balta kontaktų lentele
Sąsajos pusės jungtis 26-kontaktų DB26
Valdymo blokai Zapi TPM (RS232 ir CAN), Zapi TPMM (CAN) ir Zapi TPMS (CAN)
Segmentas Kėlimo ir pakėlimo įrenginiai
Jaltest modulis Jaltest MHE
