Jaltest (JDC528A) | Volvo Penta 8 kontaktų OBD - 16 kontaktų OBD2 adapterio kabelis | Degimo variklis

Ką gausite

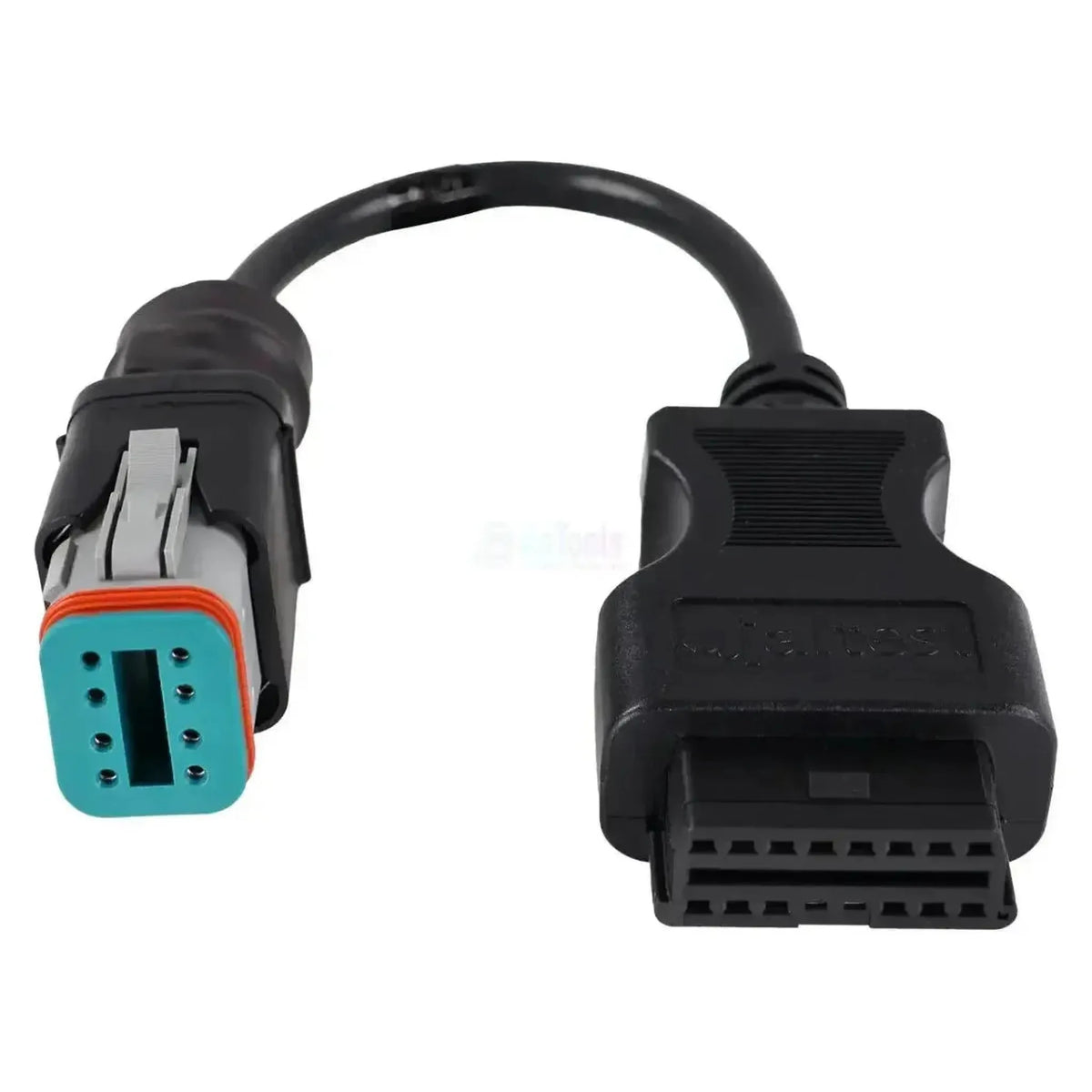

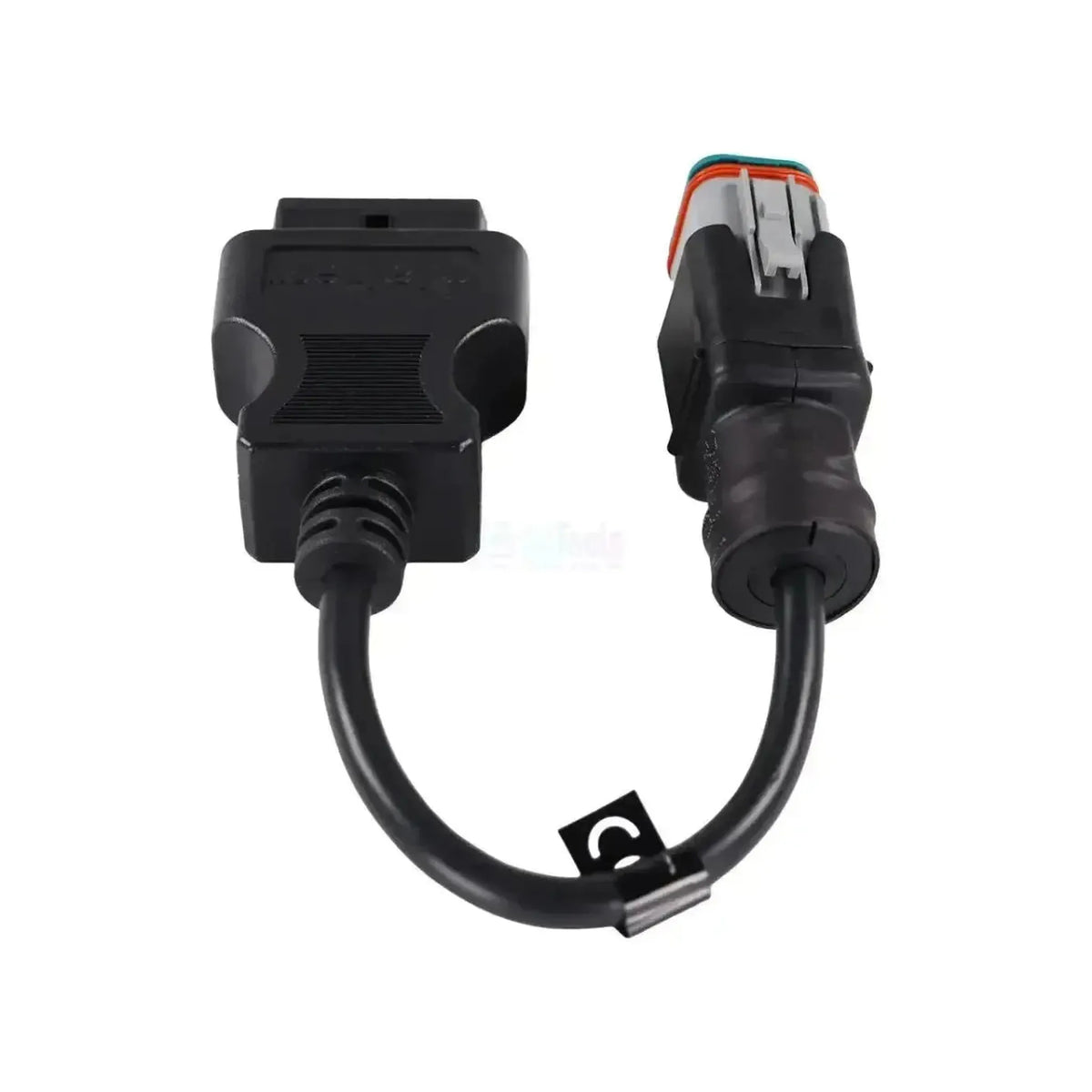

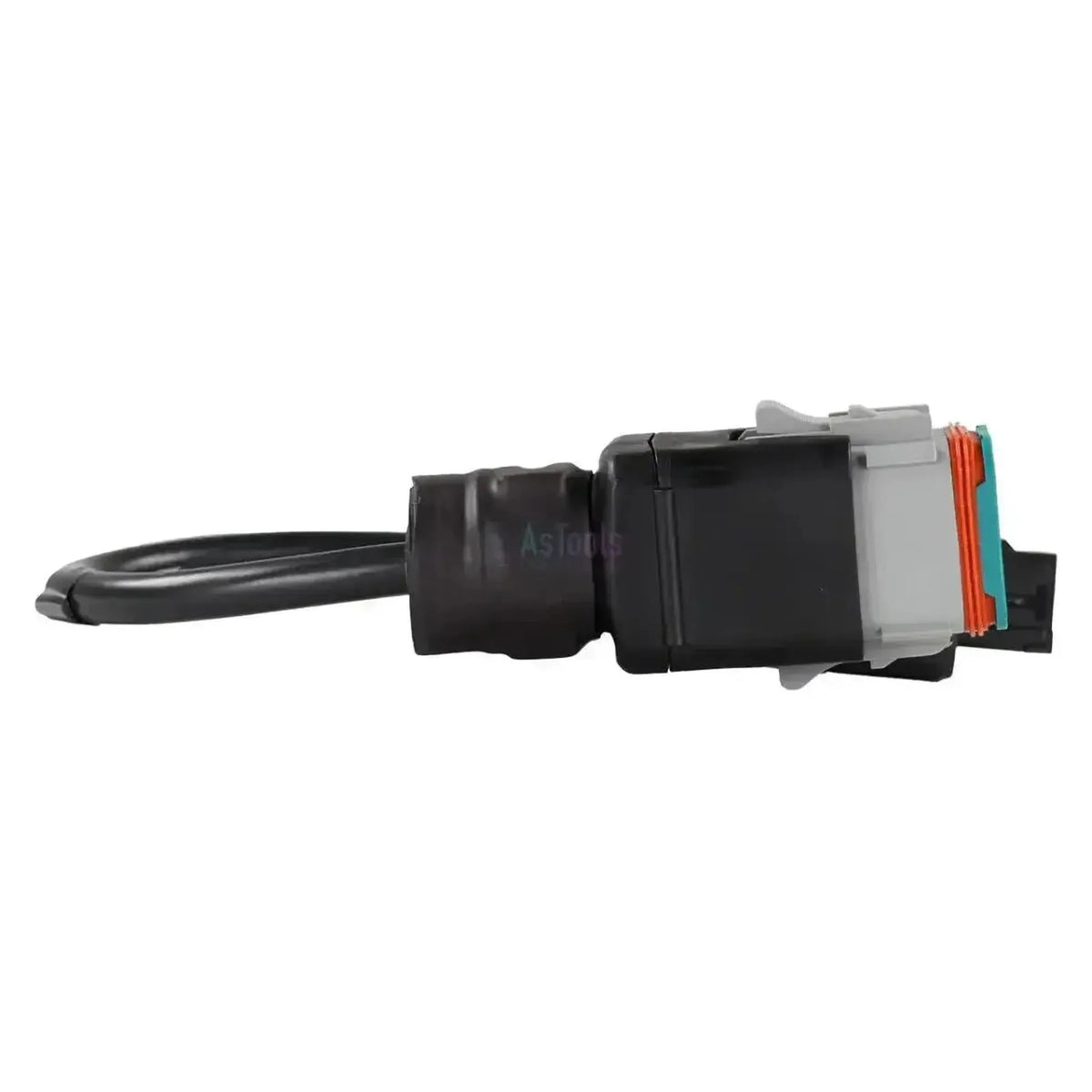

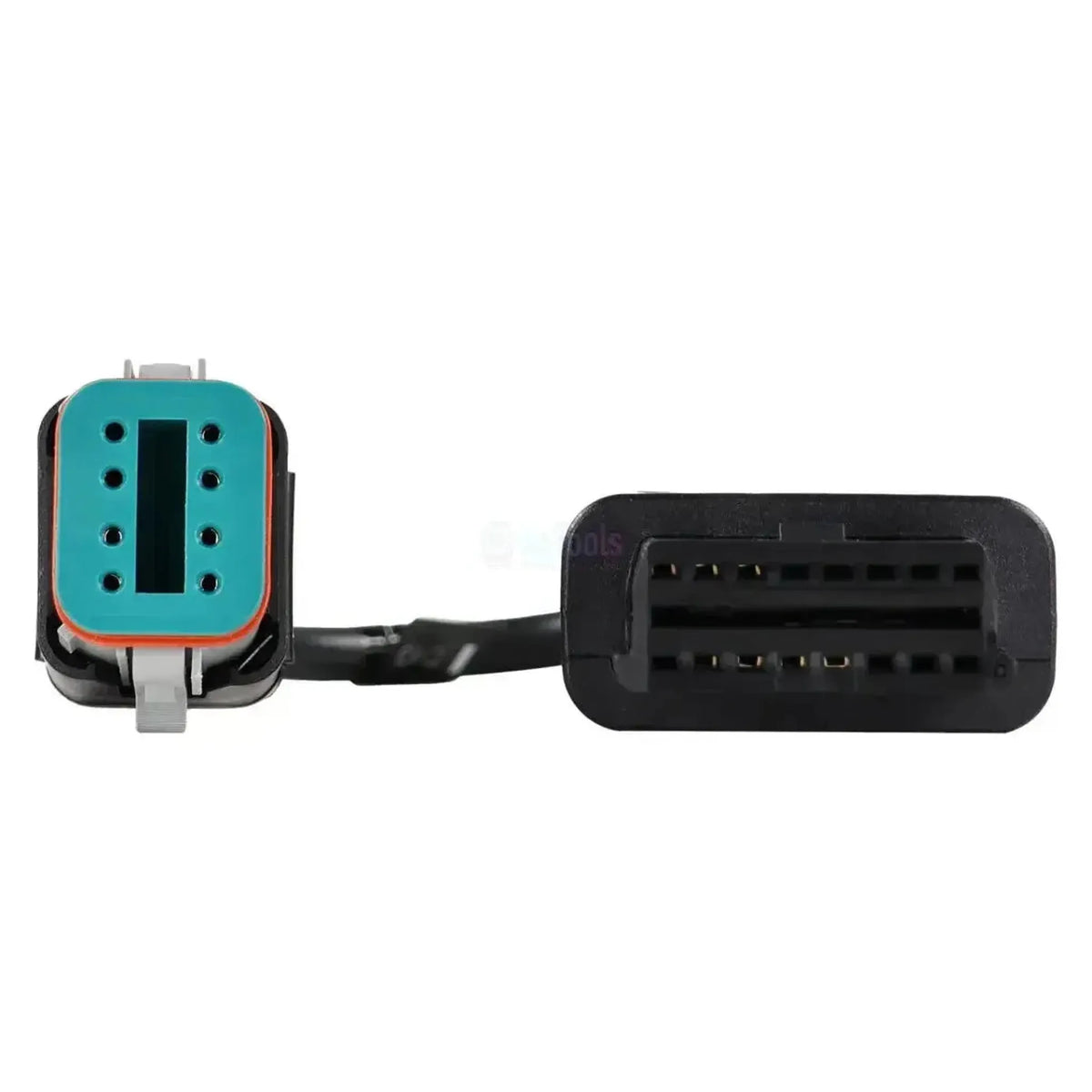

Variklio pusėje yra ta pati „pilka stačiakampė jungtis" kaip „JDC527A", tačiau platesnė: „mėlyno-žalio kontaktų laikiklio" sudėtyje „aštuoni apvalūs kontaktų skylės" dviejose keturių eilėse, atskirtos horizontalia vadovaujančia įpjova. Priekyje yra „oranžinis sandarinimo žiedas", viršuje — „juoda fiksavimo spyna" ir už jos — „juoda apsaugos nuo tempimo spyna".

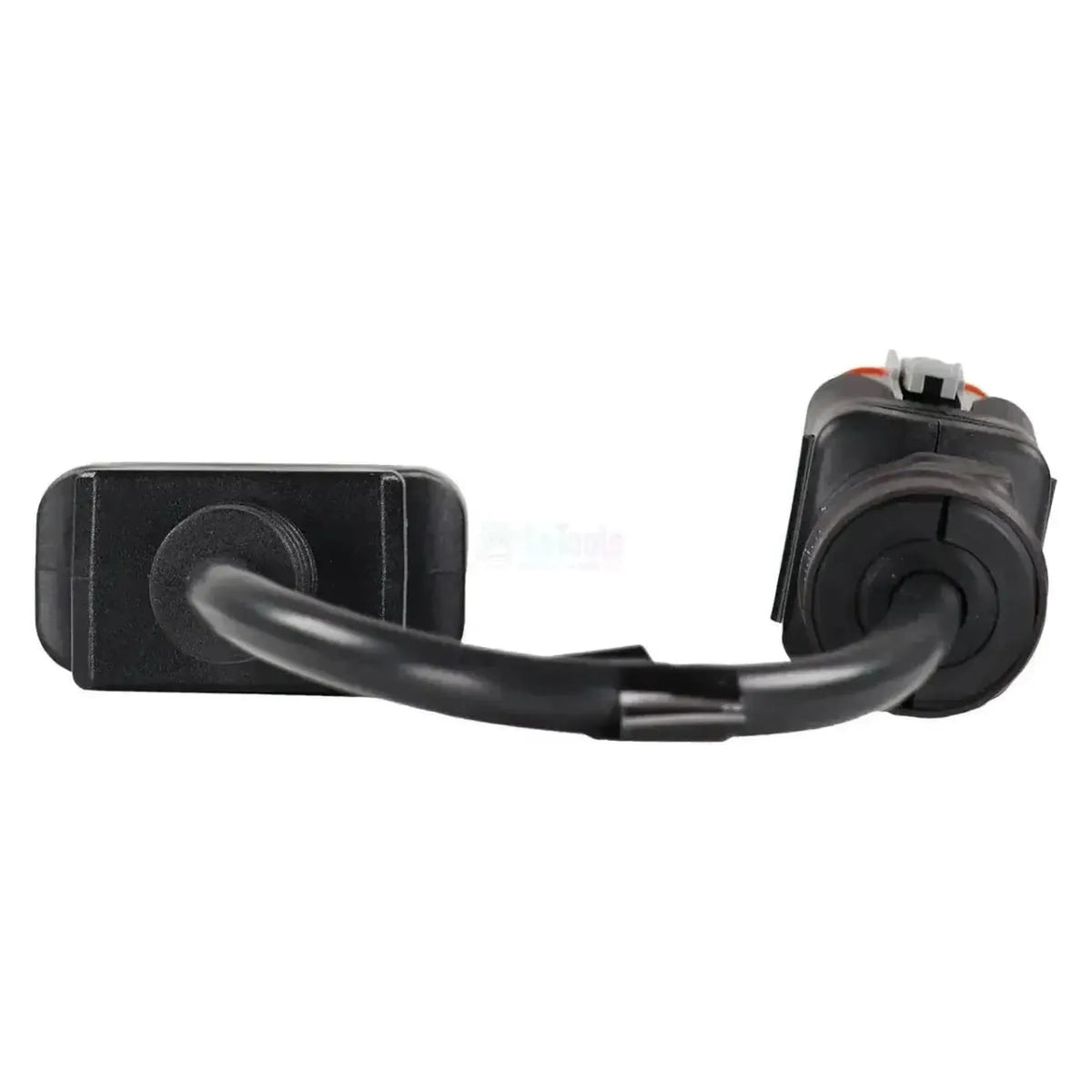

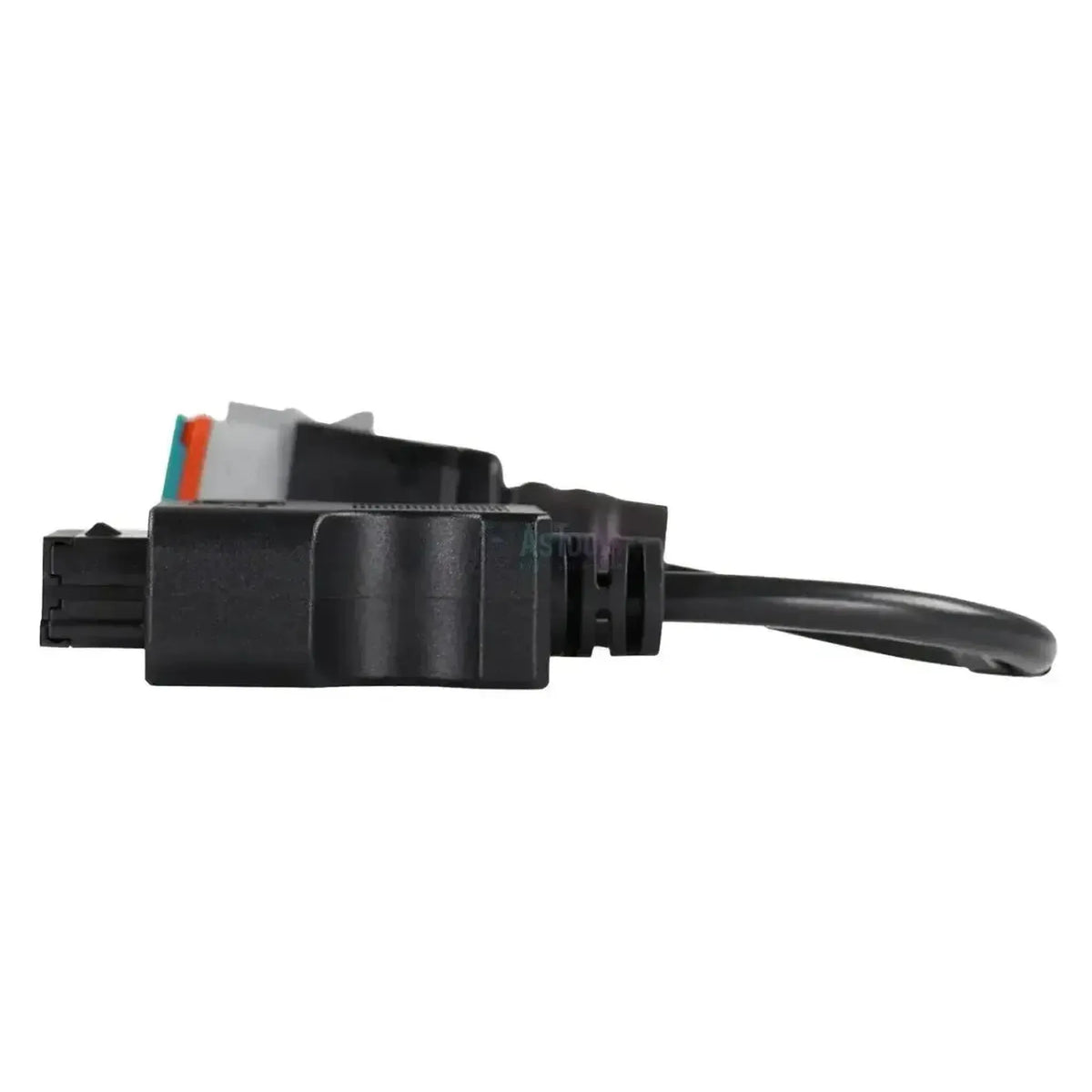

„Juodas kabelis" ilgio „28–30 cm" baigiasi „16 kontaktų OBD2 lizdžiu" su Jaltest logotipu ir užrašu „JDC 528A" šone, todėl kabelį lengva rasti lagamine be tikrinimo. Anga yra „D formos" su „kontaktinėmis ranktėmis", kaip paprastoje „OBD2 jungtyje".

Taikymo sritys ir funkcijos

Naudodami šį kabelį ir Jaltest programinę įrangą, pasieksite „variklio valdymo blokus" ir „išmetamųjų dujų valymo sistemas". Kabelis tik perduoda „komunikacijos signalus"; turimos funkcijos skiriasi priklausomai nuo valdymo bloko. Didžiausias skirtumas yra „kalibravimo" atžvilgiu: jis yra „variklio valdymo sistemose", bet nėra „ACM blokosse".

Valdymo blokai, kuriuos galite pasiekti

• „EMS V3 — variklio valdymo sistema:" Variklio valdymo blokas su plačiausiu funkcijų sąrašu: klaidų kodai, matavimai, komponentų kontrolė, parametrai, kalibravimas ir nustatymas iš naujo. Čia taip pat skaityti serijos numeris, programinės įrangos versija ir gamintojo nuoroda.
• „EMS V4 — variklio valdymo sistema:" Naujesnė versija su tomis pačiomis funkcijomis.
• „EDC — variklio valdymo sistema:" Elektroninė dyzelio valdymo sistema su klaidų kodais, matavimais, komponentų kontrole, parametrais, kalibravimo ir nustatymo iš naujo galimybėmis.
• „ACM V3 ir ACM V4 — išmetamųjų dujų valyklė:" Valymo sistemos valdymo modulis su klaidų kodais, matavimais, komponentų kontrole, parametrais ir nustatymu iš naujo.

Ką galite daryti

• „Klaidų kodų skaitymas:" Variklio valdymo ir valymo sistemos klaidų atminties perskaitymas su aptiktos gedimo aprašu.
• Peržiūrėti matavimo reikšmes ir stebėti tiesioginį ryšį: tikrieji jutiklių duomenys, kuriuos galite stebėti realiuoju laiku varikliu veikiant.
• „Komponentų valdymas:" Velenų tiesioginis valdymas tiek EMS ir EDC sistemose, tiek ACM modulyje.
• „Parametrai ir nustatymas iš naujo:" Parametrų keitimas ir skaitiklių iš naujo nustatymas visuose keturiuose valdymo blokuose.
• „Kalibravimas:" Tik variklio valdymo sistemose („EMS V3", „EMS V4" ir „EDC"), ne ACM modulyje.

Suderinami transporto priemonės tipai ir panaudojimas

„Svarbi jungtis, o ne variklio tipas." Šis kabelis tinka „stacionariems" Volvo Penta varikliais su „8 kontaktų diagnostikos jungtimi" „pilkoje stačiakampėje jungtyje". Žemiau nurodytos „serijos" įtrauktos į „Jaltest aprėptį"; kurio tipo jungtis yra ant jūsų variklio, patikrinkite vietoje.

Volvo Penta:

• „TAD serija:" TAD4XY VE, TAD5XY GE ir VE, TAD6XY VE, TAD7XY GE ir VE, TAD8XY GE ir VE, TAD9XY GE ir VE
• „TAD serija (sunkioji):" TAD11XY VE, TAD12XY GE ir VE, TAD13XY GE ir VE, TAD16XY GE ir VE
• „TD serija:" TD4XY VE, TD5XY GE ir VE, TD7XY GE ir VE
• „TWD serija:" TWD12XY VE, TWD16XY GE ir VE

Keturi Volvo Penta kabeliai greta

Volvo Penta kiekvienai variklio kartai ir kiekvienam naudojimui naudoja skirtingą diagnostikos jungtį, todėl kiekviena versija turi savo kabelį. Tik polių skaičius nepakaks: JDC527A ir JDC611A abi yra šešiakontaktės, bet pirmoji turi pilką stačiakampę jungtį su lizdais, o antroji — juodą ovalią jungtį su kontaktais purpurinėje gnybtoje. Tik JDC618A9 reikalauja Jaltest Link V9; kiti trys veikia ir su V8.1.

Pakuotės turinys

• „1× Jaltest (JDC528A) | Volvo Penta 8 kontaktų OBD - 16 kontaktų OBD2 jungties kabelis | Vidaus degimo variklis
