Jaltest  |  SKU: JDC620A

Jaltest (JDC620A) | MAN 8-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Motorlaivai

€179,95 su PVM
€148,72 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

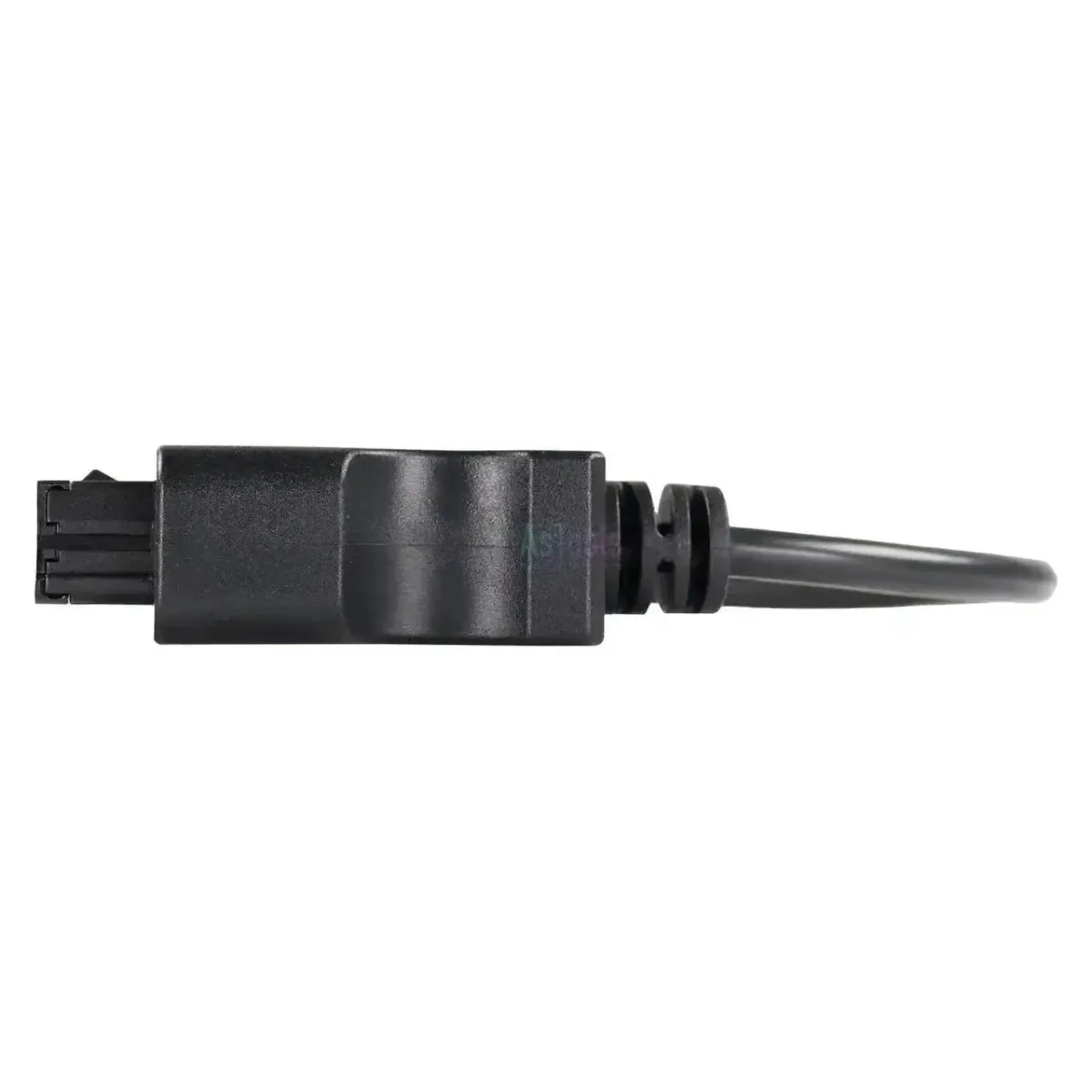

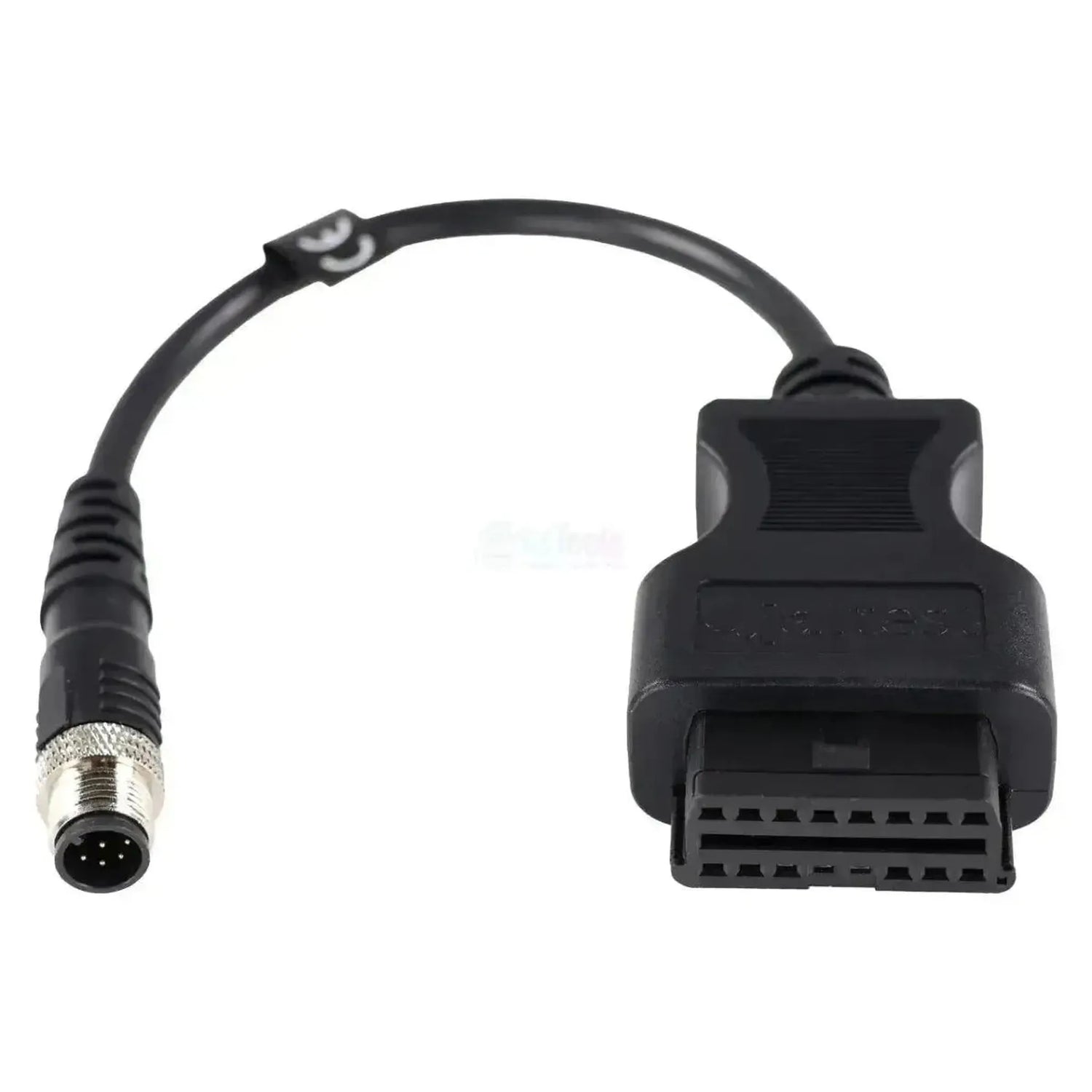

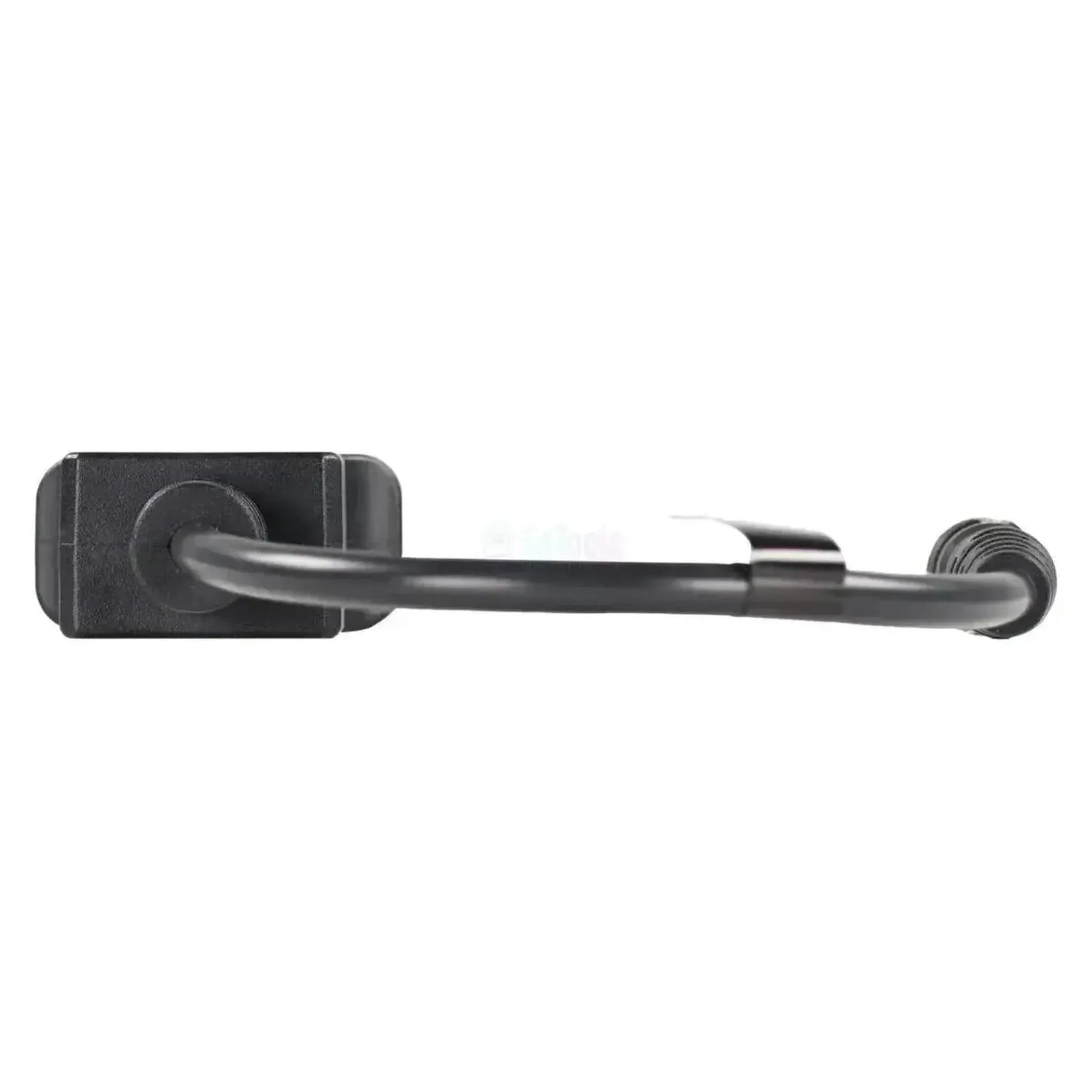

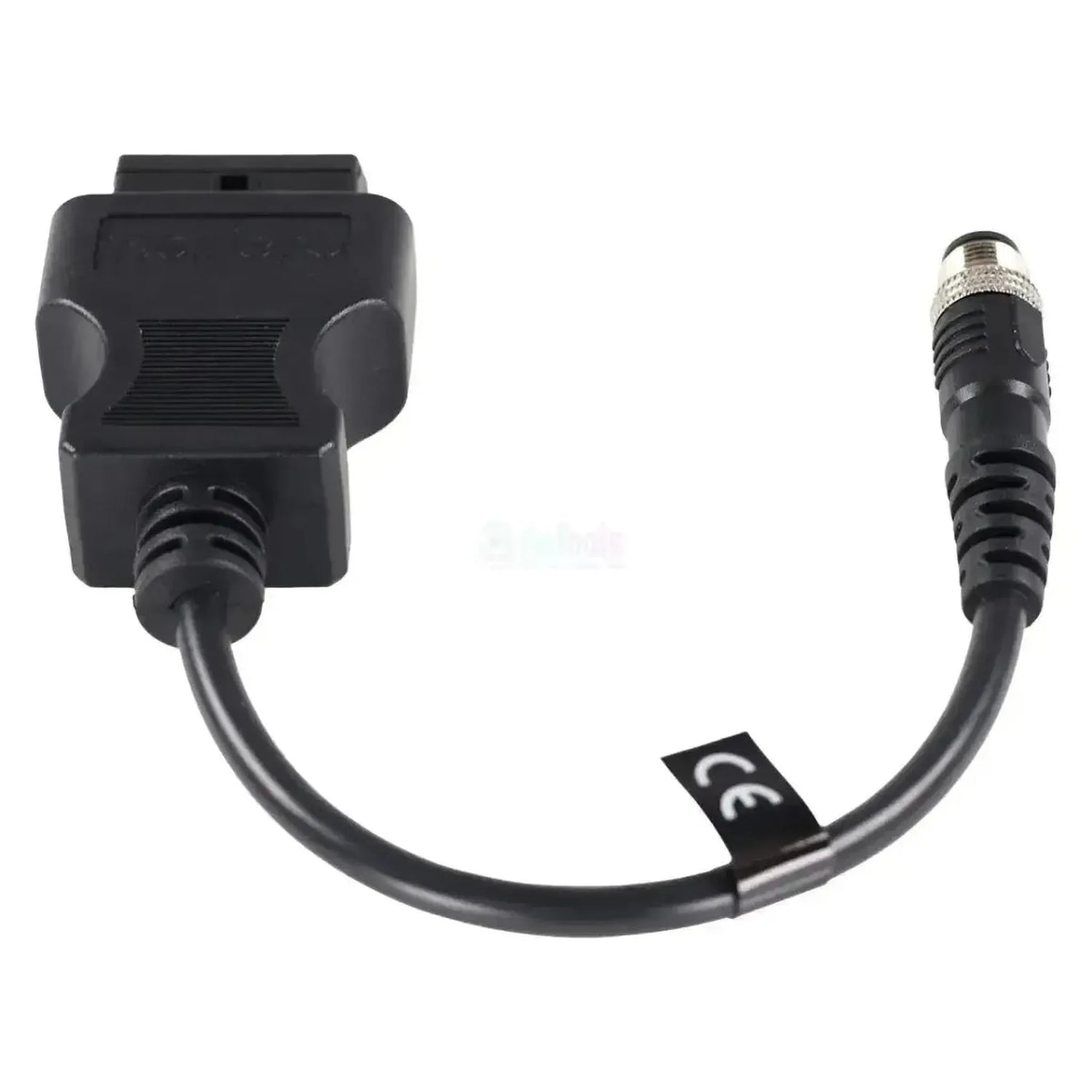

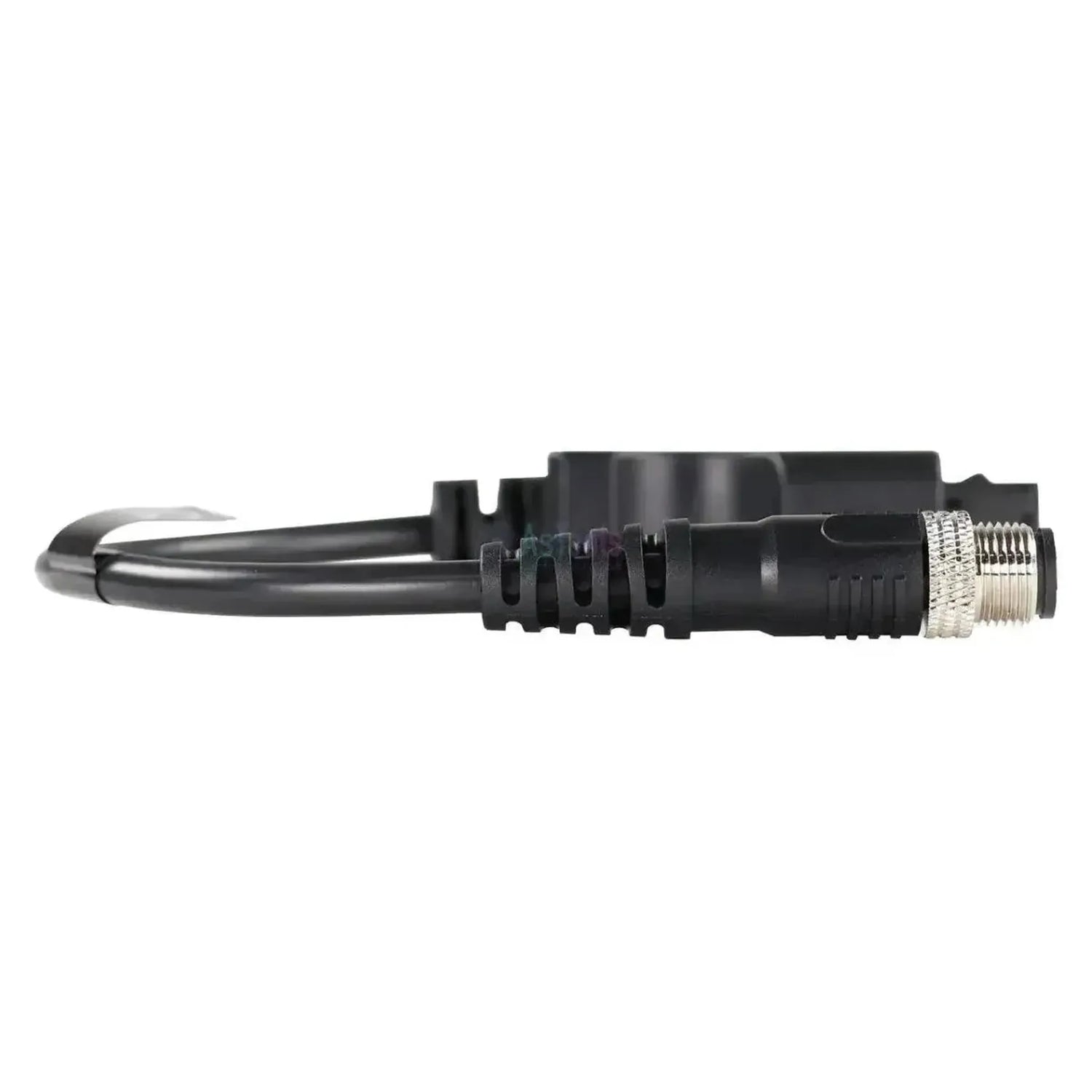

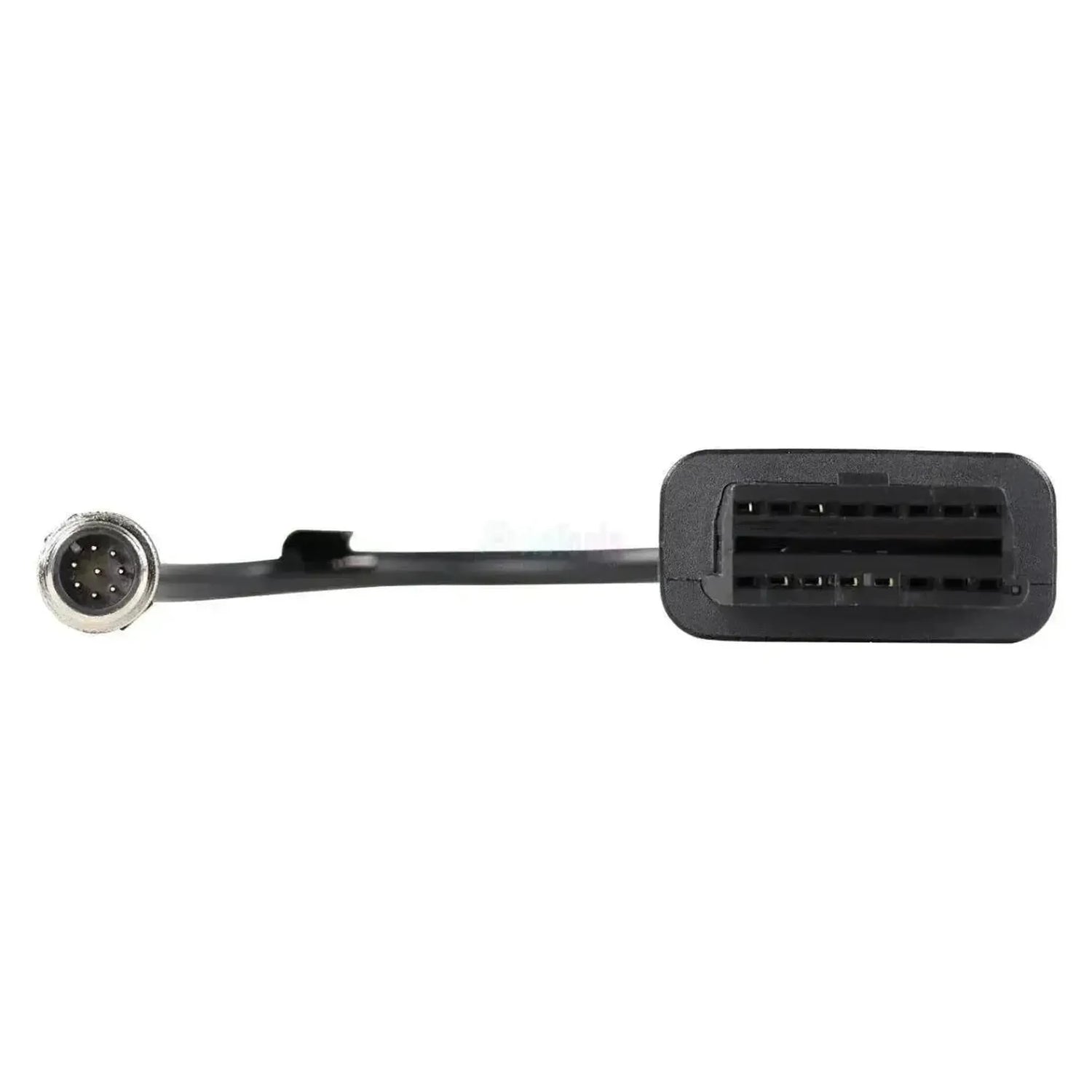

Nagrinėjant Jaltest JDC620A, šis įrenginys sujungia 8 kontaktų diagnostikos jungtį iš MAN laivų dyzelinių variklių su 16 kontaktų OBD2 įėjimu jūsų Jaltest diagnostikos kabelyje. Variklių pusėje nėra plokščio kištuko, o apvalus sraigto jungtis: Nikelinis korpusas su išoriniu sraigtu ir rifikuotu gripu, kuriame yra aštuoni pozinti kontaktai juodame laikiklyje. Iš jo eina rifikuota kabelio apsauga; kabelis yra 28–30 cm ilgio. Ši jungtis dažniausiai yra prie variklio arba variklinio kabelyno. MAN TG serijos sunkvežimiai turi visiškai kitokią diagnostikos jungtį su savais kabeliais, todėl jų nereikėtų painioti.

Kai jungtis yra tvirtai prisukta, atidaroma diagnostikos linija į variklinio įrenginio valdymo bloką: commonrail variklio valdymas EDC 7 C3 ir dviguba versija EDC 7 Master/Slave C3/C32 V-variklių, variklio valdymo sąsaja SFFR ir elektroninis dujų bei atbulinės eigos valdymas Marex OS II CR-MCP. Šiose sistemose aprėptis peržengta į duomenų skaitymą: komponentų valdymas, parametrai, kalibravimas ir nustatymas iš naujo taip pat įtraukti. Jūrų sektoriuje 16 kontaktų jungtis niekada nebuvo privaloma, todėl šis gamintojo specifinis jungtis lieka naudojamas ir naujuose įrenginiuose. Kabelis priklauso Jaltest Marine.

PRANAŠUMAI

✔Pasiekia MAN jūrų dyzelinių variklių EDC 7 variklio valdymą, įskaitant Master/Slave versiją V-variklių.
✔Suteikia prieigą prie variklio valdymo sąsajos SFFR ir dujų bei atbulinės eigos valdymo Marex OS II CR-MCP.
✔Šiose sistemose be duomenų skaitymo prieinami ir komponentų valdymas, parametrų reguliavimas, kalibravimas ir nustatymas iš naujo.
✔Nėra gamybos metų ribos: Jūrų sektoriuje 16 kontaktų jungtis niekada nebuvo privaloma, todėl šis jungtis lieka naudojamas.

SVARBŪS ASPEKTAI

✕Marex OS II CR-MCP yra tik įrenginiuose su elektroninėmis dujų ir atbulinės eigos valdymo sistemomis; ne kiekvienas variklis turi šį modulį.
✕Kuris EDC variantas yra sumontuotas, priklauso nuo variklio serijos: D2842 turi Master/Slave variantą, D2876 – viengubą EDC 7 C3.
✕Skirtas MAN jūrų varikliams, o ne sunkvežimiams: TG serija turi savą diagnostikos jungtį ir savus kabelius.
✕Tik apvaliam 8 kontaktų sraigto jungčiai; kiti jūrų variklinių gamintojų modeliai naudoja savus kištukus.

Taikymo sritys ir funkcijos

Per šią jungtį naudodami Jaltest programinę įrangą pasiekiate variklio įrenginio valdymo blokus. Kurie sisteminiai elementai yra sumontuoti, priklauso nuo variklio serijos ir nuo sumontuoto valdymo. Toliau išvardyti blokai yra MAN aprėptis Jaltest Marine platformoje.

Valdymo blokai, kuriuos galite pasiekti

  • EDC 7 C3, variklio valdymas: MAN jūrų dyzelinių variklių commonrail variklio valdymas.
  • EDC 7 Master/Slave C3/C32: Tas pats valdymas dviguboje V-variklių versijoje, su vienu valdymo bloku kiekvienai cilindro bankai.
  • SFFR, variklio valdymo sąsaja: Sąsaja tarp variklio valdymo ir likusios sistemos.
  • Marex OS II CR-MCP: Elektroninis dujų svirtis ir atbulinės eigos valdymas.

Ką galite daryti

  • Nuskaityti ir ištrinti klaidų kodai: Nuskaityti klaidų atmintį su trūkio aprašymu ir ją išvalyti po remonto.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Valdyti komponentus: Tiesiogiai suaktyvinti dalis, siekiant nustatyti, ar geda yra pačioje dalyje ar laiduose.
  • Nustatyti parametrus: Rašyti konfigūracijas ir nustatymus į valdymo vienetą.
  • Kalibracijų atlikimas: Sistemose, kuriose Jaltest siūlo kalibravimo procedūrą, pavyzdžiui, po dalies pakeitimo.
  • Nustatymo iš naujo atlikimas: Skaitiklių ir pranešimų grąžinimas po remonto.
  • Realaus laiko stebėjimas: Matavimo verčių sekimas realiame laike bandymų plaukimui ar testiniam bėgimui.

Suderinami transporto priemonės tipai ir panaudojimas

Sprendžiamasis veiksnys yra kištukas, ne variklio serija. Šis kabelis tinka MAN jūrų dyzeliniams varikliams su vidine instaliacija ir apvalia 8 kontaktų jungtimi. Toliau išvardytos serijos yra Jaltest Marine aprėptyje; pagal nikelinį sraigto korpusą galite nustatyti, ar turite tinkamą jungtį.

MAN:

  • D0836 LE401/402 ir LE423
  • D2840 LE401/402/403/407 ir LE422/423
  • D2842 LE401–LE418
  • D2842 LE422/423/433/443/453
  • D2848 LE401/403/405 ir LE422/423
  • D2876 LE401/402/404/405 ir LE423/433
  • D2862 LE423–LE476
  • D2868 LE426 ir LE433/436
💡
Naudinga žinoti: Šis kabelis priklauso MAN jūrų varikliams, o ne sunkvežimiams; TG serija turi savą jungtį. Jūrų variantą atpažįstate pagal apvalų nikelinį korpusą su sraigu, kuris yra prie variklio arba variklinio kabelyno. Prieš užsakydami įsitikinkite, kad jūsų variklio jungtis yra apvali ir susukami.

Pakuotės turinys

  • 1x Jaltest (JDC620A) | MAN 8 kontaktų OBD – 16 kontaktų OBD2 adapterinis kabelis | Motorinis laivas

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC620A
Tipas Perėjimo kabelis
Panaudojimas MAN jūrų dyzeliniai varikliai (vidine instaliacija)
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1/V9
Mašinos pusės jungtis 8 kontaktų OBD, apvalus sraigto jungtis su nikelinu korpusu
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo blokai EDC 7 C3 ir EDC 7 Master/Slave C3/C32 (variklio valdymas), SFFR (variklio valdymo sąsaja) ir Marex OS II CR-MCP (dujų ir atbulinės eigos valdymas)
Segmentas Motorinis kateris
Jaltest modulis Jaltest Marine
