Discover similar products: Automobilio OBD Perdavimo Kabeliai & Jungtys, Jaltest, Jaltest tarpinės ir adapteriai
Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | JLG/Haulotte 4-kontaktų OBD – 26-kontaktų DB26 pereinamasis kabelis | Pakėlimo ir krovimo mechanizmai

€157,95 su PVM
€130,54 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

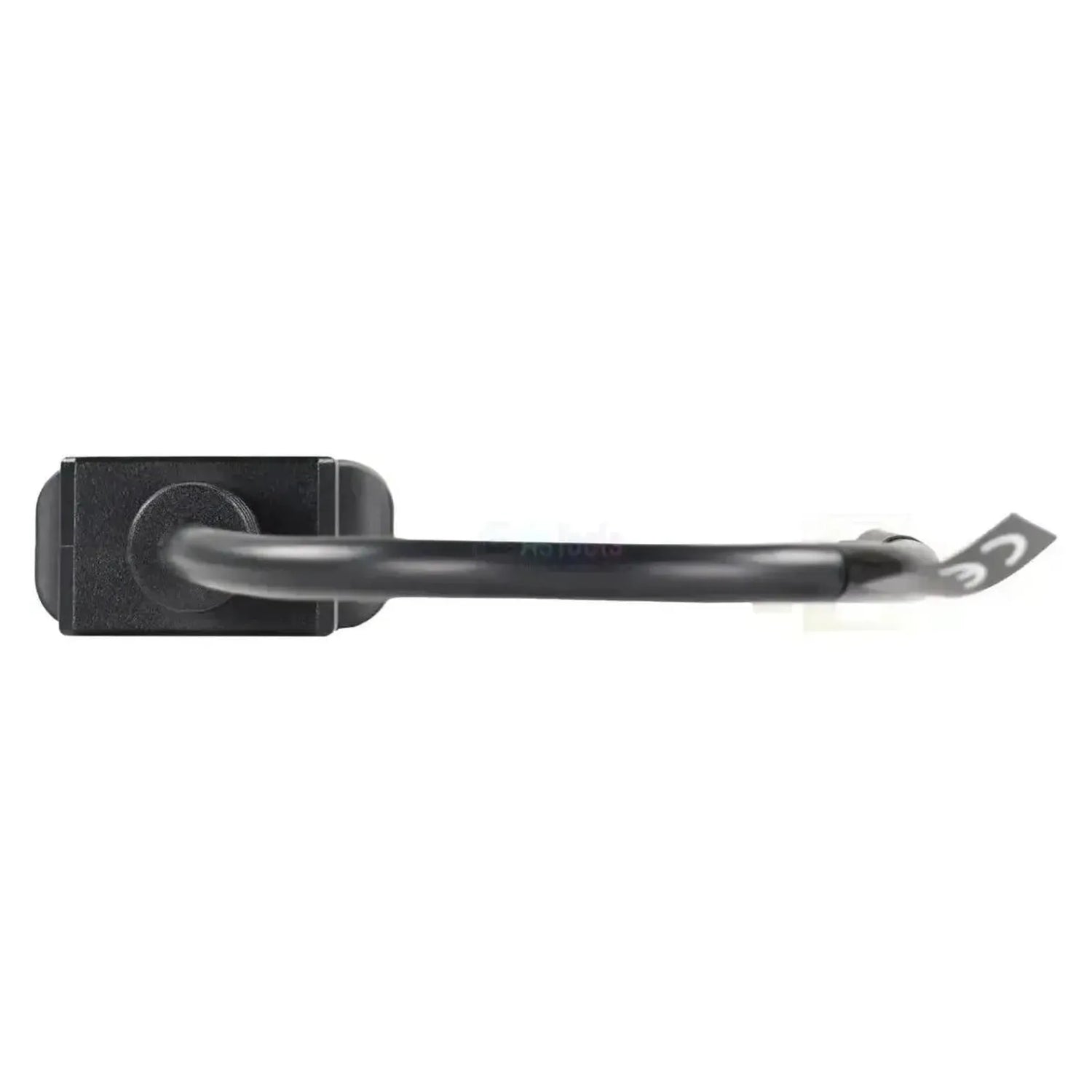

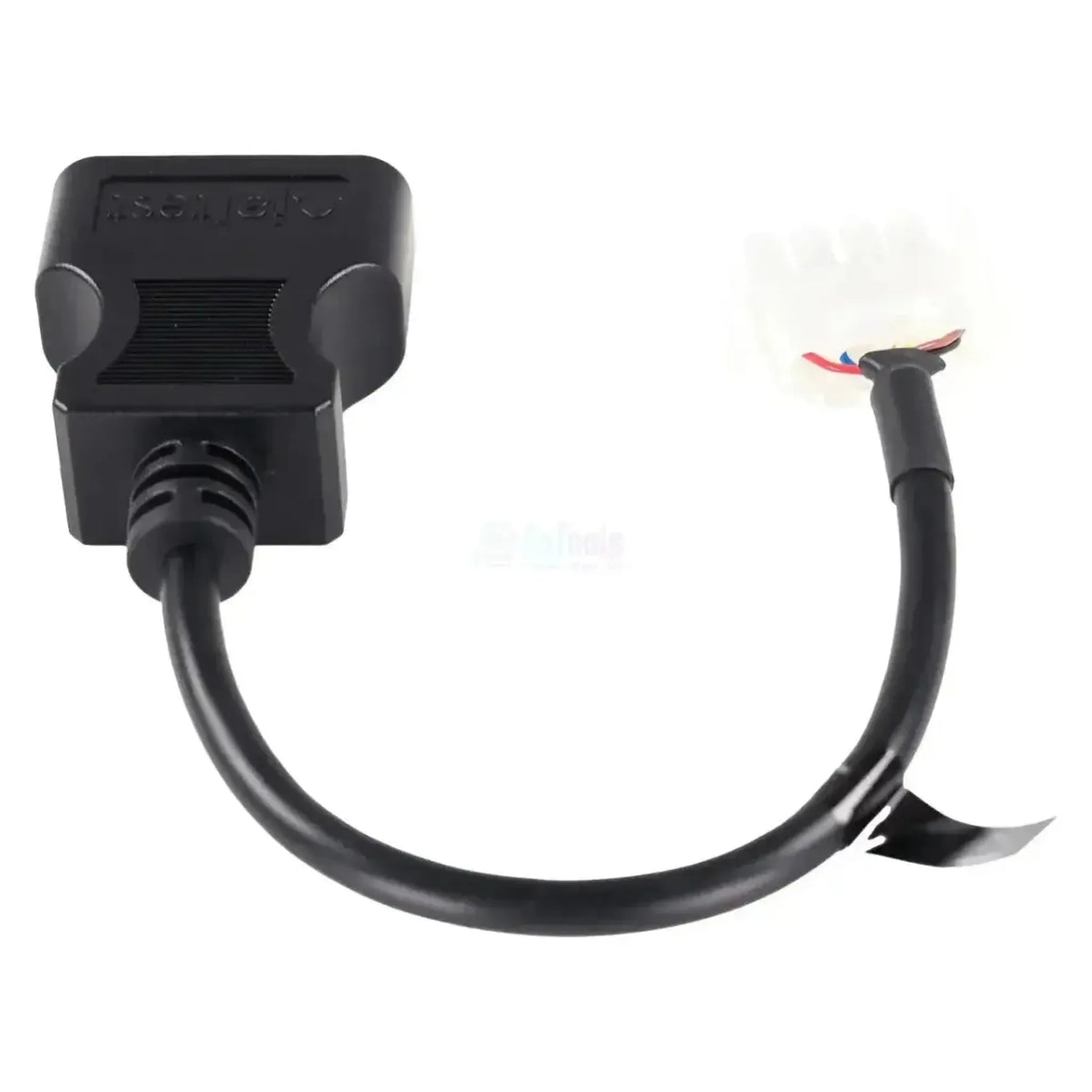

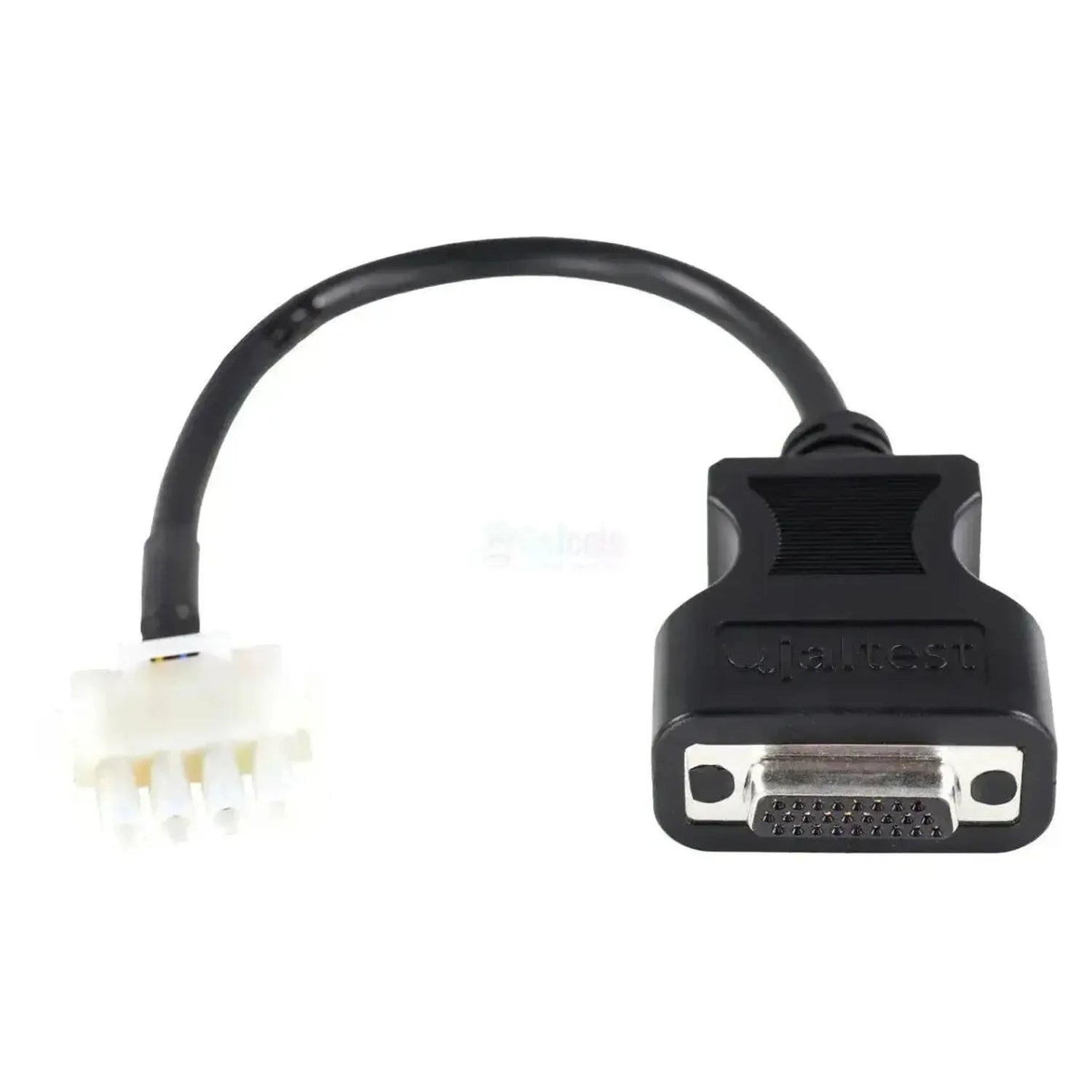

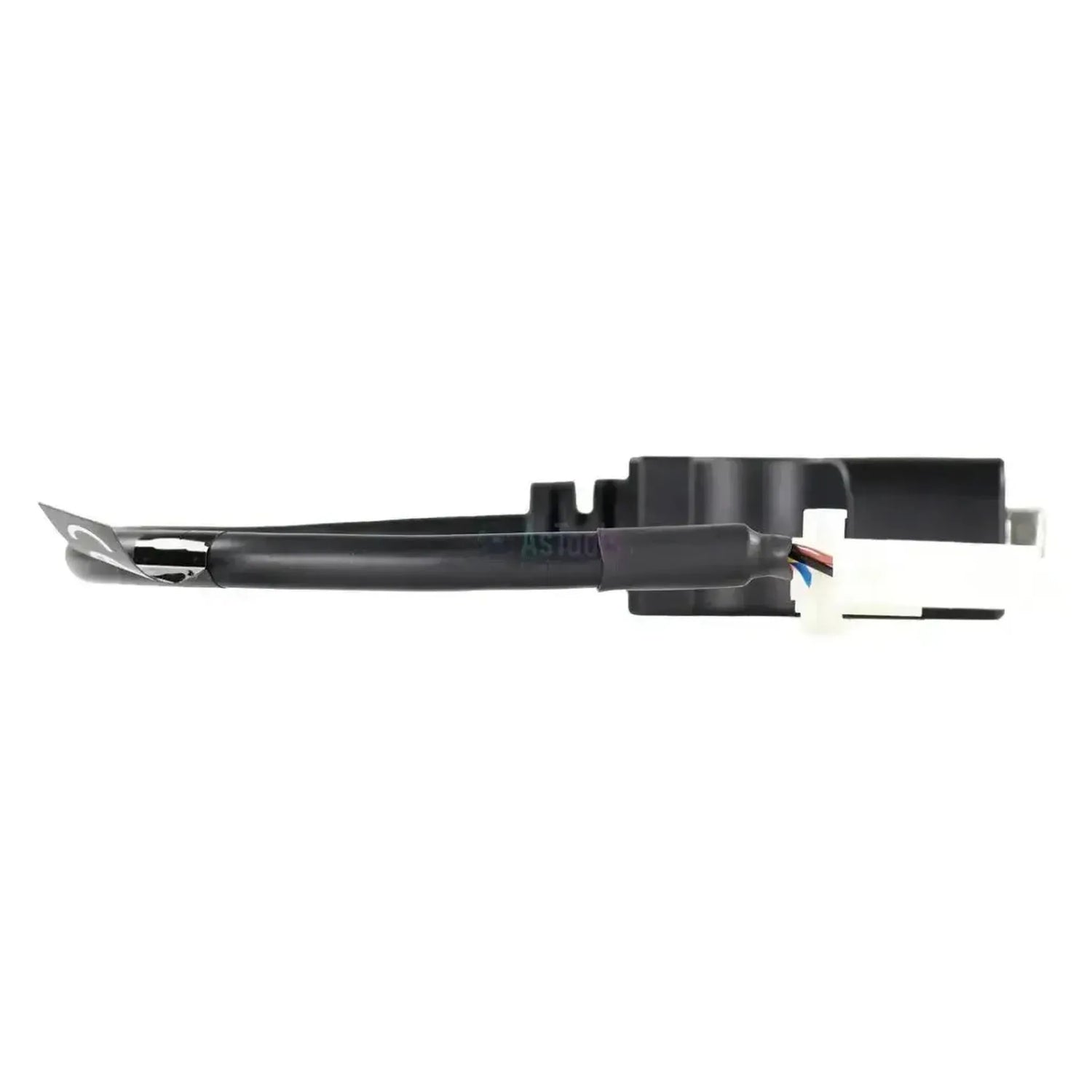

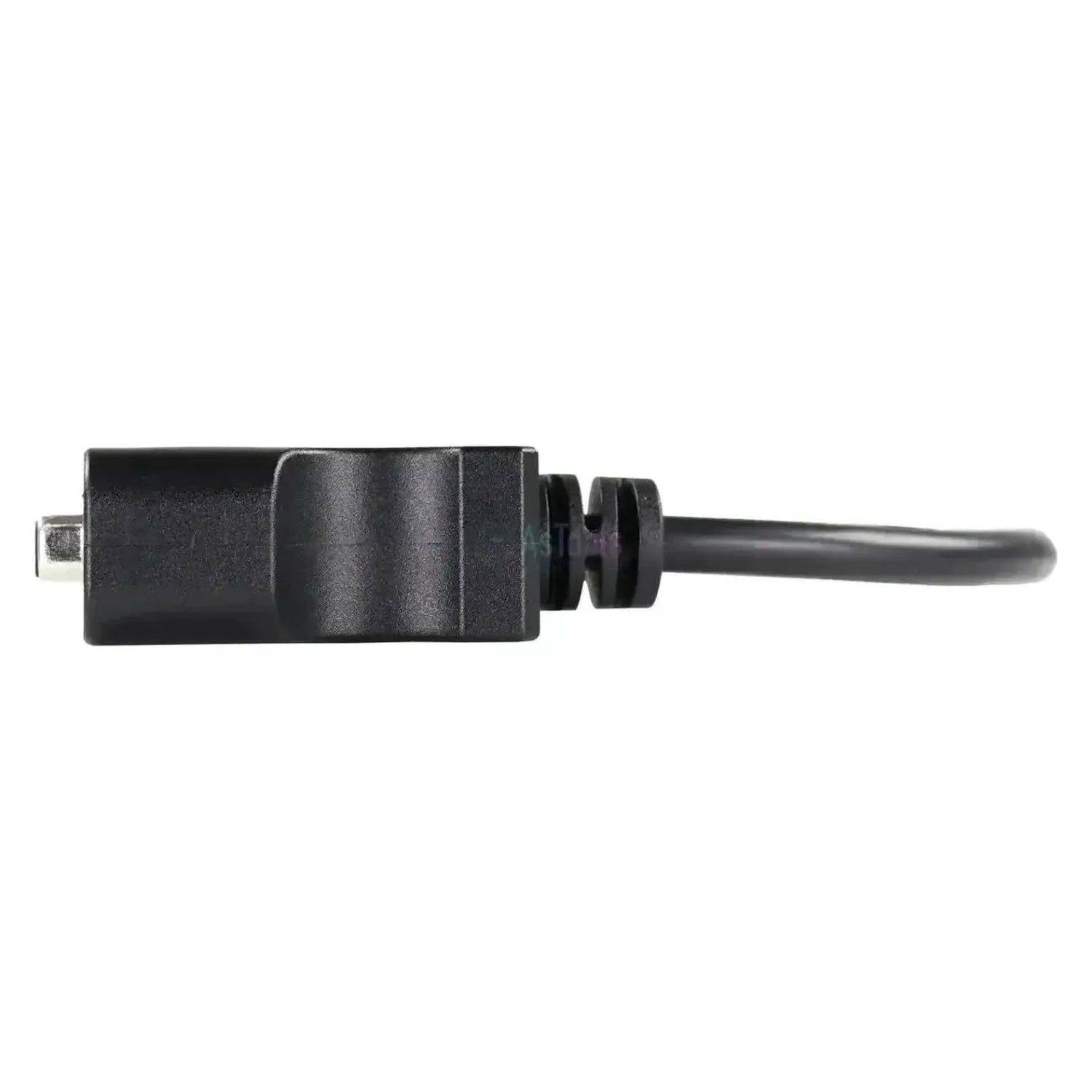

Jaltest JDC549.9 sujungia 4-kontaktę diagnostikos jungtį iš JLG ir Haulotte darbo platformų tiesiai į 26-kontaktę DB26 įvestį Jaltest Link sąsajai. Mašinos pusėje yra žalvario spalvos stačiakampė jungtis su keturiais apvaliais kontaktais ir fiksavimo segtuku; sąsajos pusėje yra DB26 jungiklis, kuris tiesiog užsegama ant pagrindinio sąsajos kabelio ir todėl nereikalauja jokio 16-kontaktės adapterio. Kabelio ilgis – 28–30 cm.

Per šią jungtį Jaltest programinė įranga pasikrauna hidraulinės sistemos ir variklio valdymo funkcijas: HYDRAULICS JLG žirklės platformose, HYDRAULICS (CAN) Haulotte platformose, o variklio pusėje – Deutz valdikliai EMR2 iki EMR5, Kubota E-CDIS, Kohler valdikliai ir EControls ECM 4G benzininės ir dujinės versijose. Pilnas funkcijų paketas žirklės platformose; didesnėse JLG šarnyrinėse platformose hidraulinė sistema be palaikomų funkcijų rodoma lentelėje. Skaičius po taško nurodyme parodo sąsają: šis kabelis yra skirtas Jaltest Link V9 ir priklauso Jaltest MHE (vidinis transporto ir pakrovimo įranga).

PRANAŠUMAI

✔Tiesiogiai prijungiamas prie 26-kontaktės DB26 įvesties Jaltest Link sąsajai, be 16-kontaktės adapterio.
✔Apima dvi gamintojų markas: tiek JLG darbo platformas ir kratovus, tiek Haulotte platformas su tuo pačiu keturių kontaktų lizdą.
✔Žirklės platformose HYDRAULICS valdiklis suteikia pilną funkcijų paketą, įskaitant diagnostinius įspėjimus ir papildomas operacijas.
✔Palaiko skirtingus variklio tiekėjus: Deutz (EMR2–EMR5), Kubota (E-CDIS), Kohler ir EControls – visi turite vienodą aprėptį.

SVARBŪS ASPEKTAI

✕Hidraulinės sistemos aprėptis labai skiriasi pagal modelį: didesnėse JLG šarnyrinėse platformose hidraulinė sistema be palaikomų funkcijų rodoma lentelėje.
✕Koks variklio valdiklis yra įdiegtas, priklauso nuo variklio tiekėjo (Deutz EMR2–EMR5, Kubota E-CDIS, Kohler, EControls); prieš ieškodami gedimo, tai nustatykite pirma.
✕DB26 jungtis skirta Jaltest Link V9; jei sąsaja turi 16-kontaktę įvestį, šis kabelis nesuderinamas.
✕Šis kabelis apima JLG ir Haulotte su tuo pačiu 4-kontaktės lizdą; Haulotte mašinoms su dviguba 6+6-kontaktę jungtimi reikia JDC559A.

Taikymo sritys ir funkcijos

Per šią jungtį Jaltest programinė įranga pasiekia hidraulinės sistemos valdiklį ir variklio valdiklį. Kokie vienetai yra prieinami, priklauso nuo modelio ir variklio versijos. Toliau pateikti vienetai yra iš JLG ir Haulotte aprėpties.

Valdymo blokai, kuriuos galite pasiekti

  • HYDRAULICS, hidraulinės sistemos valdiklis: JLG žirklės platformų hidraulinė sistema su pilnu funkcijų paketu.
  • HYDRAULICS (CAN), hidraulinės sistemos valdiklis: Haulotte platformų hidraulinė sistema su CAN komunikacija.
  • EMR2 – EDC, EMR3 – EDC 16 UC40, EMR3 – EDC 7 UC31, EMR4 – EDC 17 CV52 / CV54 ir EMR5 – EDC MD1: Nuoseklūs Deutz variklio valdikliai JLG mašinose.
  • E-CDIS, variklio valdiklis su „common rail" purkštukais: Kubota variklio valdiklis su papildomomis operacijomis.
  • ECM Kohler ir ECM Kohler (Stage V), variklio valdiklis su „common rail" purkštukais: Kohler variklio valdikliai Haulotte platformose.
  • EControls ECM 4G, variklio valdiklis: Benzininės ir dujinės versijos valdiklis.

Ką galite daryti

  • Perskaityti ir ištrinti klaidas: Perskaityti valdymo įrenginio klaidų atmintį su aptiktos gedimos aprašymu.
  • Peržiūrėti matavimo reikšmes: Aktualias sensų reikšmes, prijungtus prie valdymo vieneto, skaičiais ir grafike.
  • Priežiūros duomenų peržiūra: Mašinos priežiūros intervalai ir atlikti darbai, su paslaugų ataskaita.
  • Atlikti papildomas operacijas: E-CDIS ir EMR4 variklio valdikliams bei žirklės platformų hidraulinės sistemos valdikliui.
  • Peržiūrėti diagnostinius įspėjimus: JLG žirklės platformų hidraulinės sistemos valdikliui.

Suderinami transporto priemonės tipai ir panaudojimas

Lemiantis veiksnys – jungtis, ne modelis. Šis kabelis prijungiamas prie 4-kontaktės diagnostikos prievado iš JLG darbo platformų ir kratovų ir prie tokios pačios Haulotte platformų jungties. Pakrovimo ir kėlimo įrangai niekada nebuvo privaloma OBD jungtis, todėl ta pati jungtis pasikartoja keliose mašinų kartose. Toliau išvardytos serijos yra Jaltest MHE aprėptis.

JLG / Haulotte:

  • JLG ES serija žirklės platformos (1930ES, 2630ES, 3246ES, 2646E2): Gamybos metai nėra svarbu
  • JLG RT serija šiurkštos paskirties žirklės platformos (RT 2669, RT 3369, RT 4069, RT 5394): Gamybos metai nėra svarbu
  • JLG šarnyrinės ir teleskopinės platformos (450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP): Gamybos metai nėra svarbu
  • JLG kratovai (1055, 1075, 3507–3614, 4008–4017): Gamybos metai nėra svarbu
  • JLG Toucan serija vertikalios matos (10E, 20E, 26E, 32E): Gamybos metai nėra svarbu
  • Haulotte HA serija šarnyrinės platformos (HA12, HA16, HA20, HA26, HA32, HA41): Gamybos metai nėra svarbu
  • Haulotte H serija ir HT serija žirklės bei teleskopinės platformos: Gamybos metai nėra svarbu
  • Haulotte Compact 10/12 DX, Star 6/8/10 ir Optimum 8: Gamybos metai nėra svarbu
💡
Naudinga žinoti: Keturių kontaktų jungtis yra žalvario spalvos ir stačiakampė su fiksavimo segtuku; JLG ji yra po akumuliatoriaus dangčiu šalia valdymo skydo žemės lygyje. Jei jūsų Haulotte mašinoje yra dvi šešios kontaktų jungties viena šalia kitos, tai JDC559A yra tinkamas kabelis. Prieš užsakydami, patikrinkite, kokia jungtis faktiškai yra jūsų mašinoje.

Pakuotės turinys

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-kontaktė OBD – 26-kontaktė DB26 pereinamasis kabelis | Kėlimo ir pakrovimo įranga

Techninės specifikacijos

Specifikacija Aprašymas
Prekės ženklas Jaltest (Cojali)
Nuorodos numeris JDC549.9
Tipas Pereinamasis kabelis
Panaudojimas JLG darbo platformos ir kratovai bei Haulotte darbo platformos
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V9

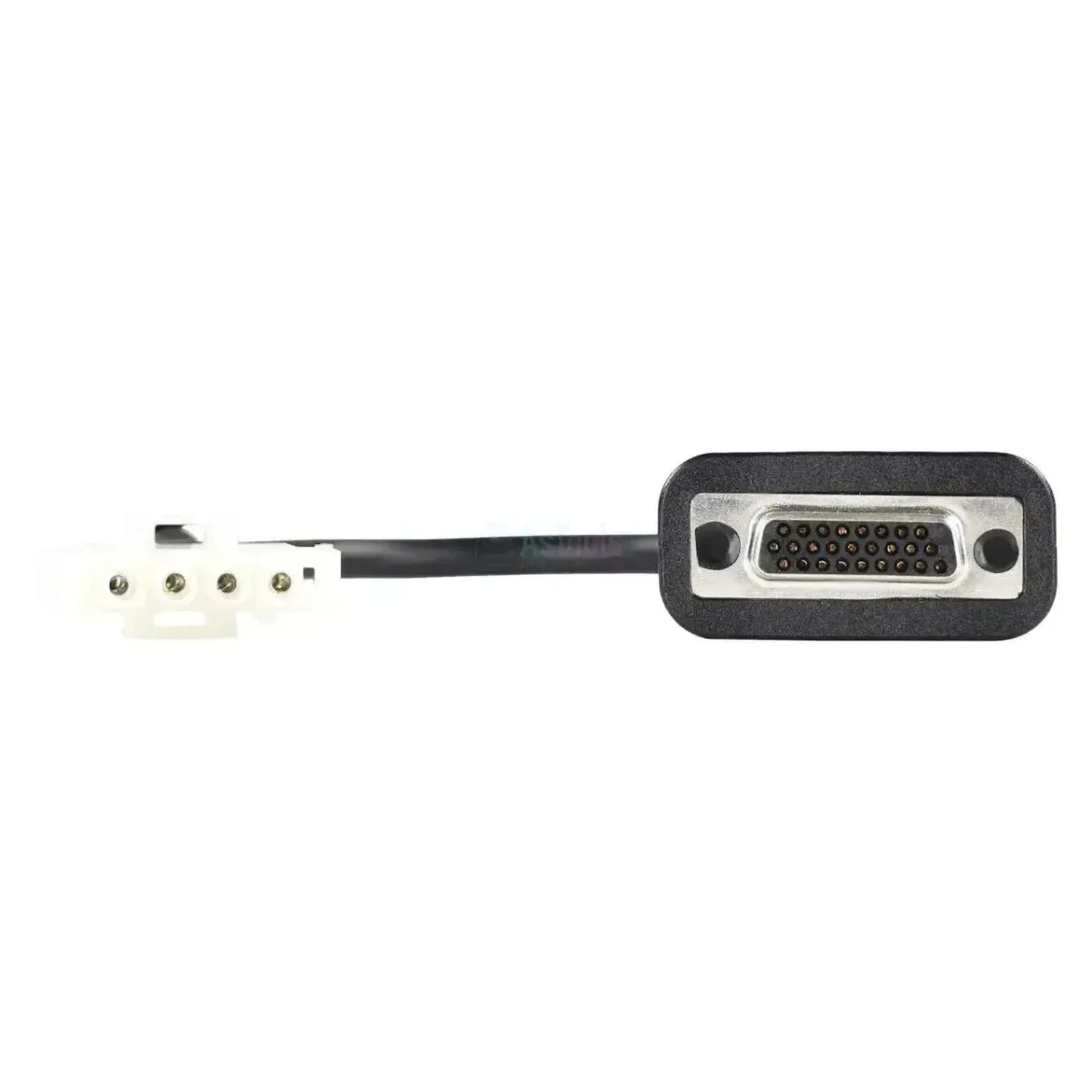

Mašinos pusės jungtis 4-kontaktė OBD (stačiakampė, žalvario spalvos, keturi apvalūs kontaktai, fiksavimo segtuke)
Sąsajos pusės jungtis 26-kontaktų DB26
Valdymo blokai HYDRAULICS ir HYDRAULICS (CAN) (hidraulinės sistemos valdiklis), EMR2–EMR5, E-CDIS, ECM Kohler ir EControls ECM 4G (variklio valdiklis)
Segmentas Kėlimo ir pakėlimo įrenginiai
Jaltest modulis Jaltest MHE (vidaus transporto ir pakrovimo įranga)
