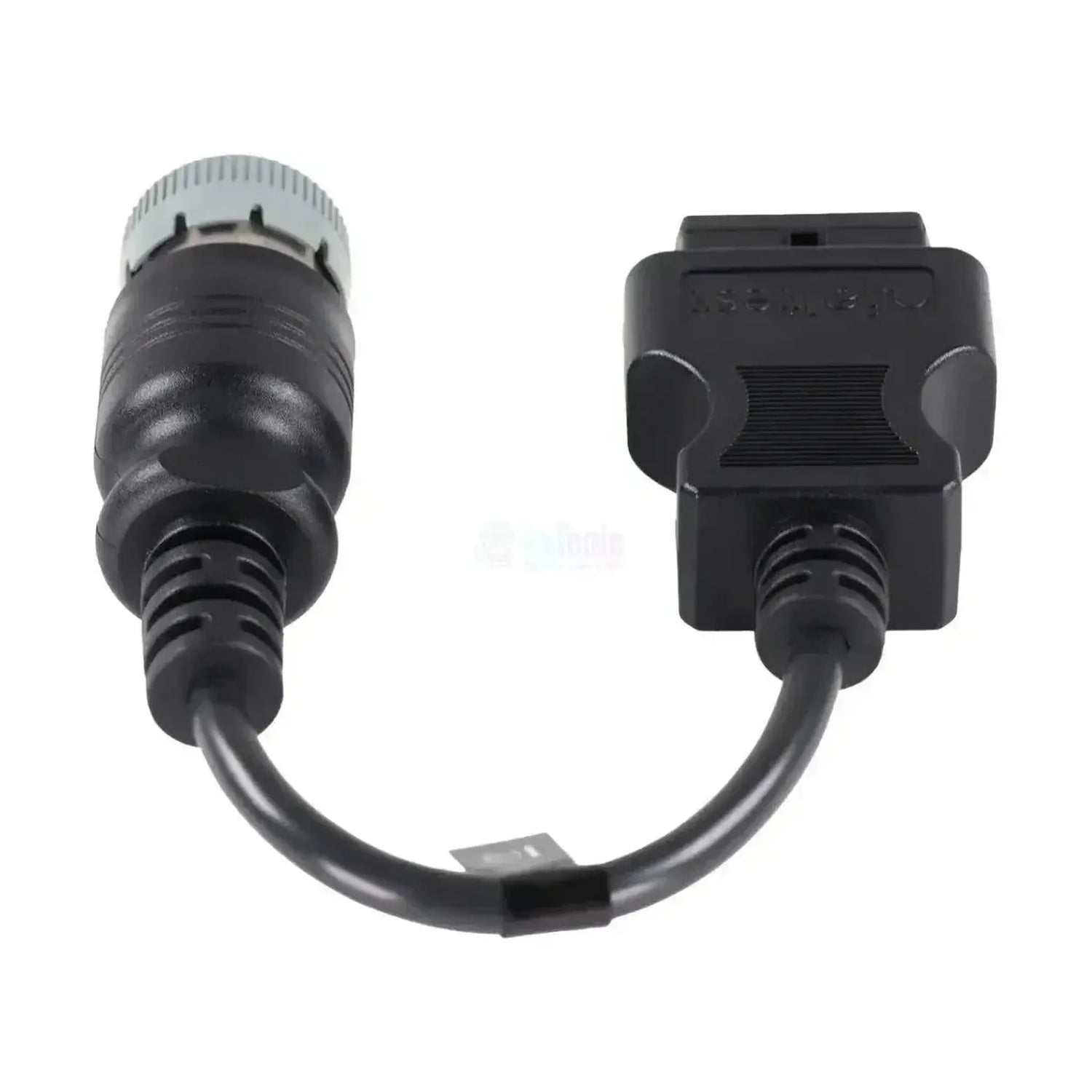

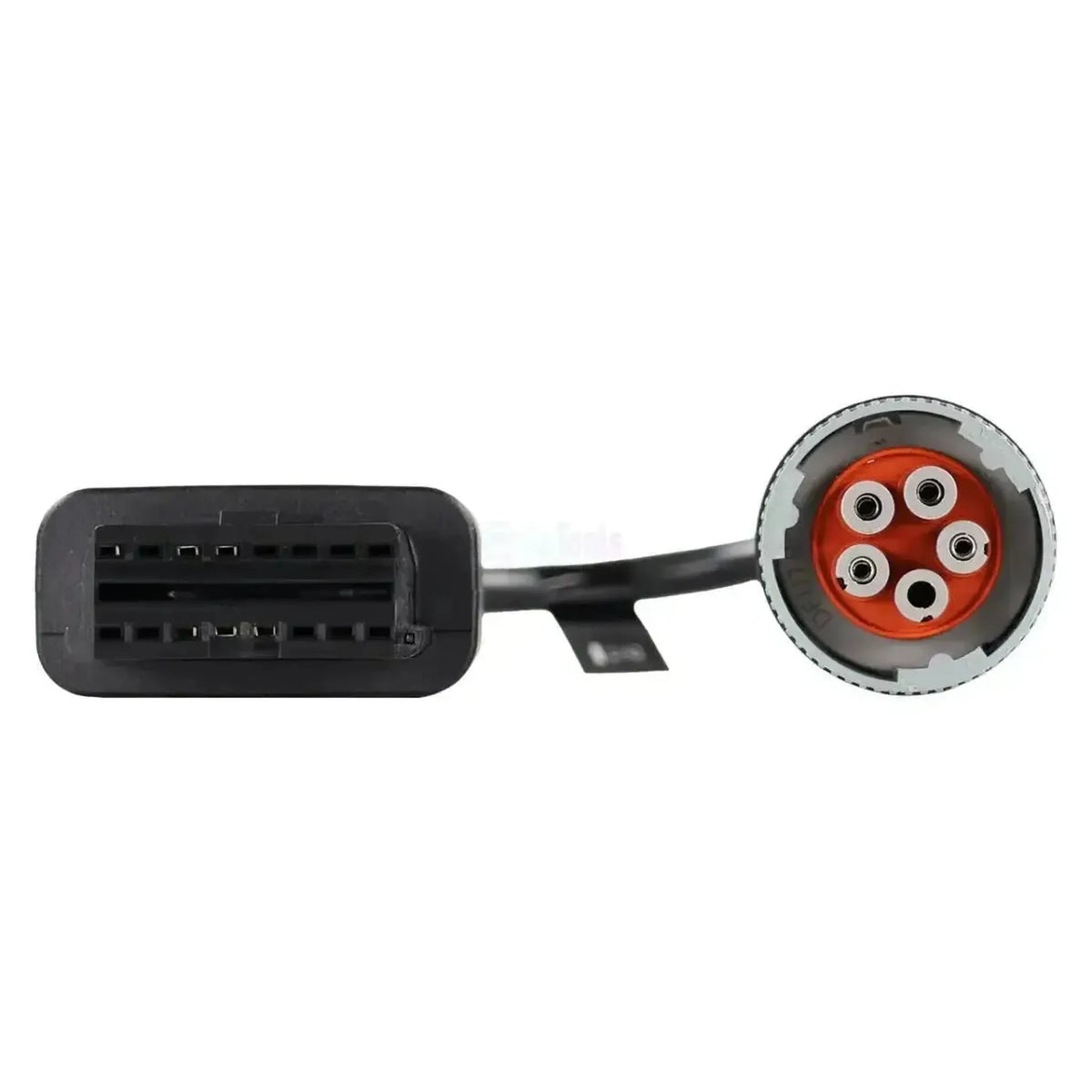

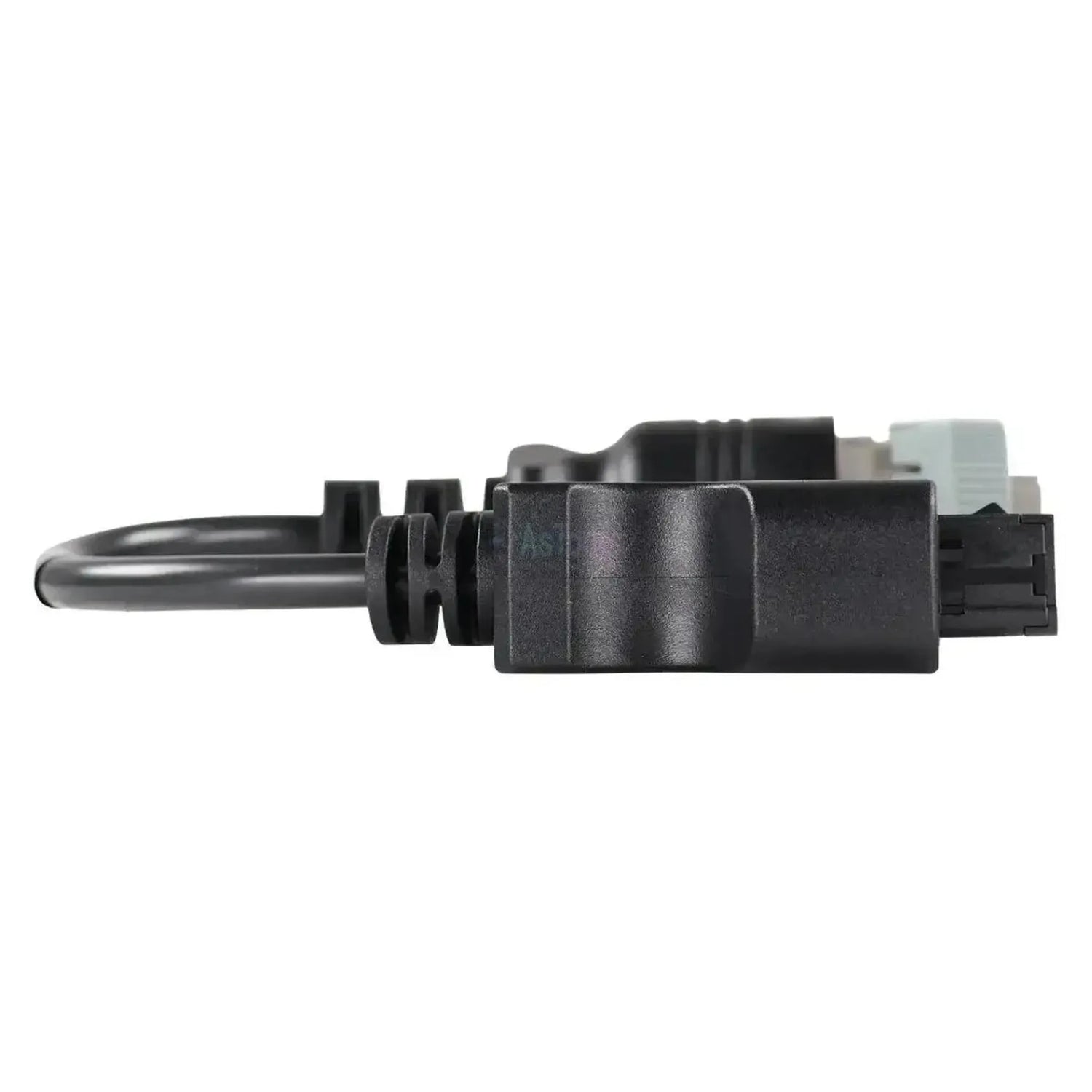

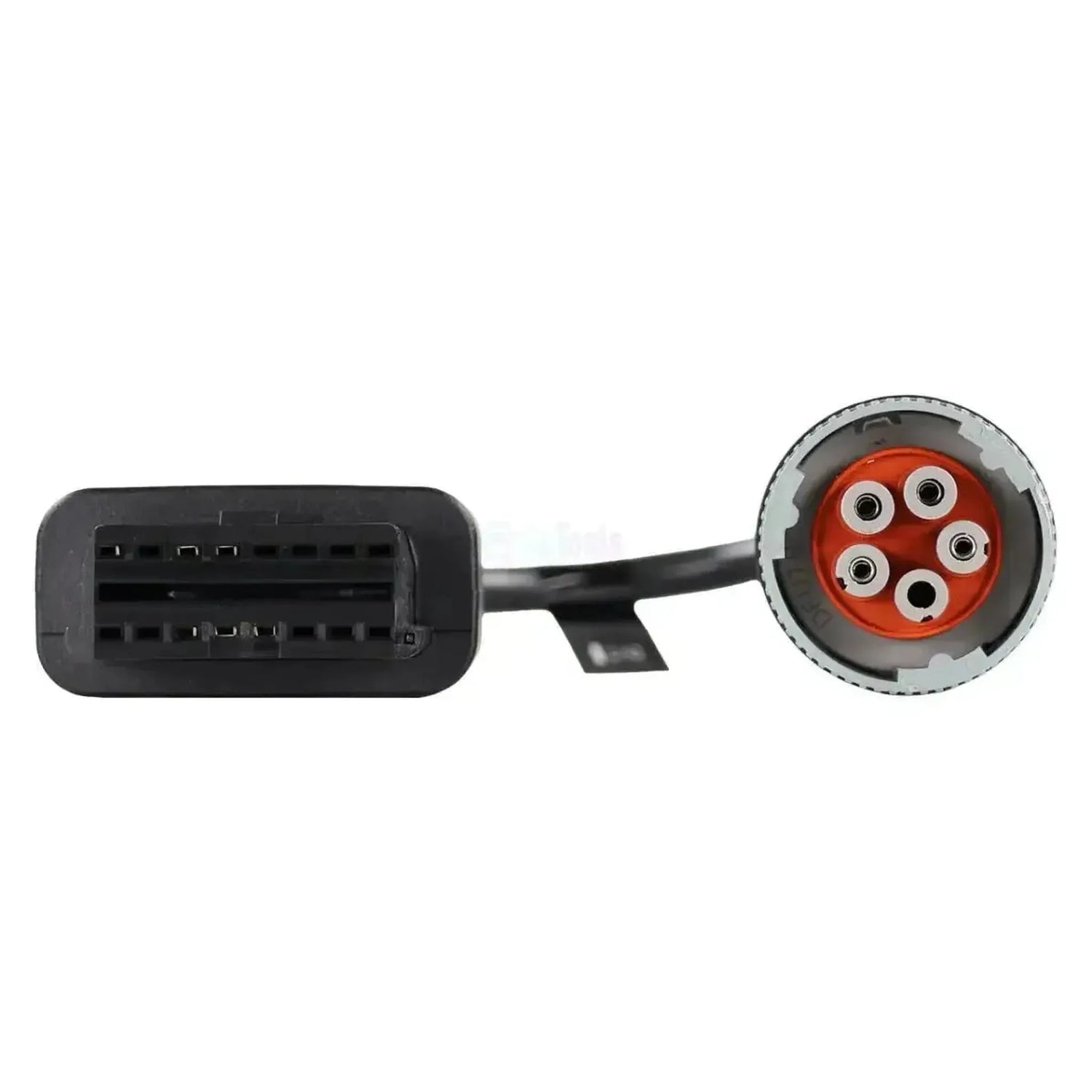

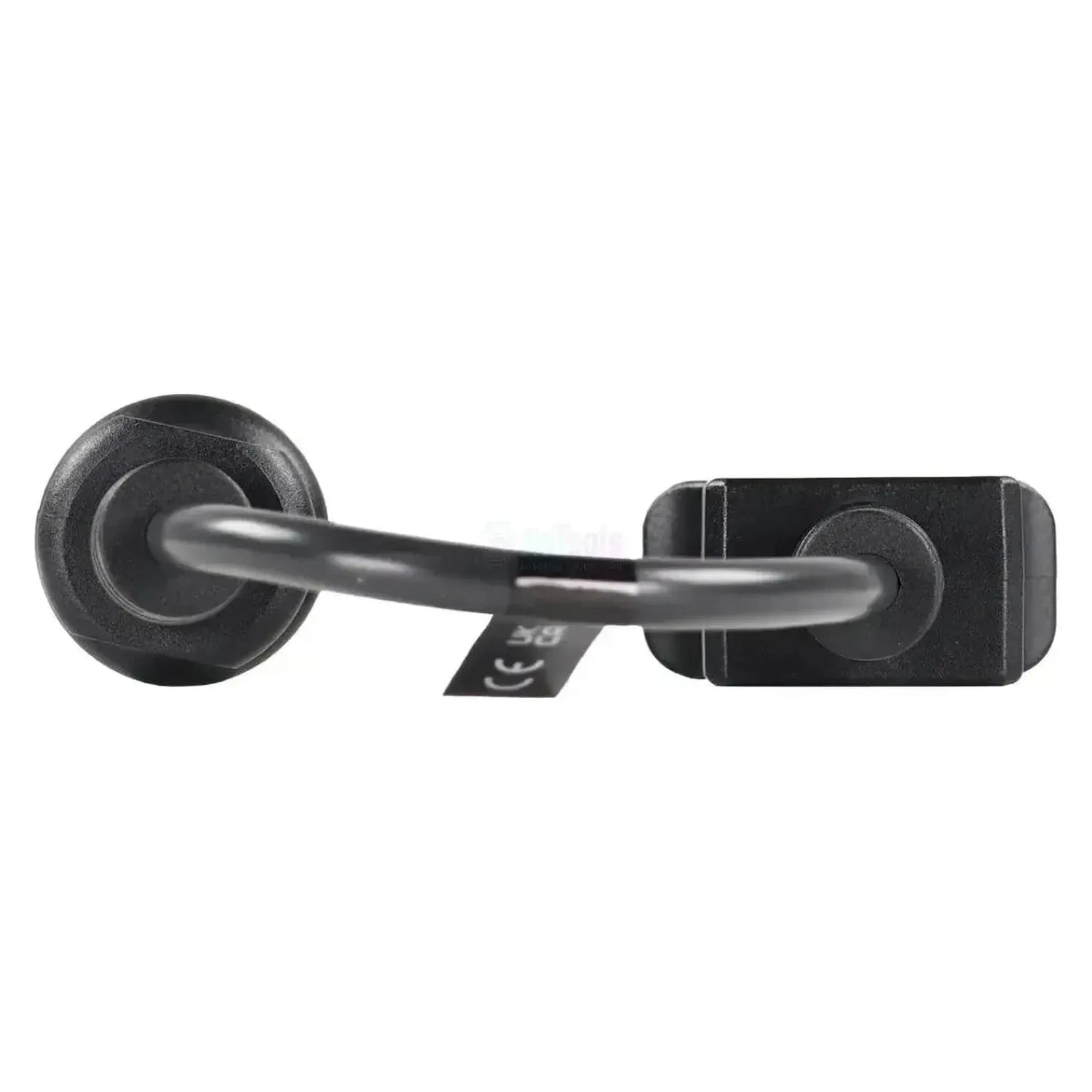

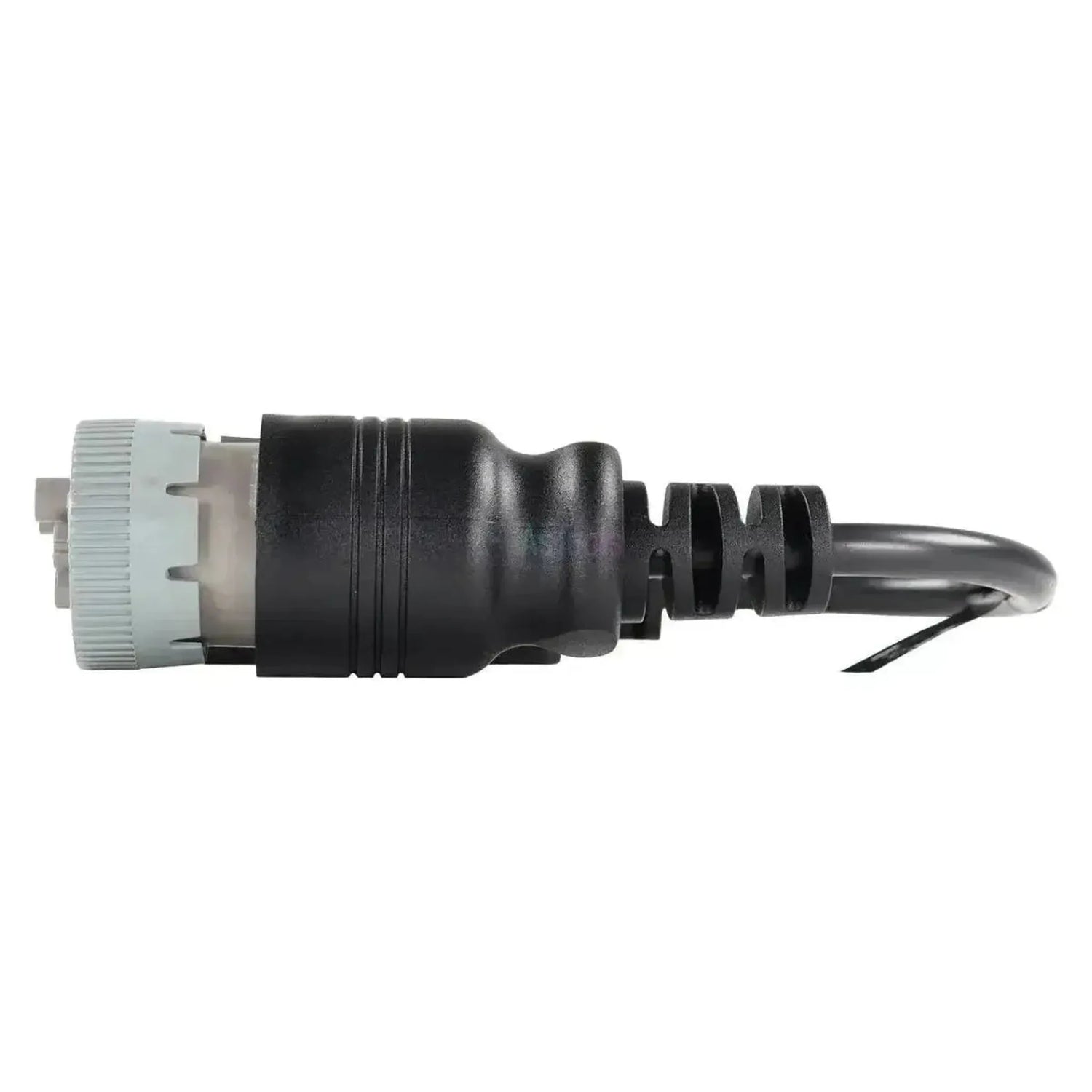

Jaltest JDC558A konvertuoja 5-kontaktę diagnostikos jungtį iš Genie pakilnų platformų, žirklių platformų ir krovikų į 16-kontaktę OBD2 įėjimą jūsų Jaltest diagnostiniam kabeliui. Mašinos pusėje yra apvalus Deutsch lizdas su pilka dantyta sukimo žiedu, raudonu sandarikliu ir penkiais pilkais kontaktų lizdais; prekės ženklas įliejtas į pilką plastiką. Laidas yra 30 cm ilgio ir tiesia linija jungiasi į jungtį.
Kai ryšys nustatomas, Jaltest programinė įranga pasiekia mašinos kompiuterį MCM ir variklio valdymą, esantį mašinoje. Genie įmontuoja įvairius variklius, todėl už to paties lizdo rasite Perkins valdymus 404D/404F ir ECM Perkins, Deutz valdymus EMR4 (EDC 17 CV52/CV54) ir EMR5 (EDC MD1), Kubota E-CDIS, benzino ir dujų versijų EControls ECM 4G arba sunkesnių krovikų 854E. S serijos mašinose pridedama ALC-500 prietaisų skydelis; kabelis veikia su Jaltest Link V8.1 ir V9.
PRANAŠUMAI
SVARBŪS ASPEKTAI
Taikymo sritys ir funkcionalumas
Per šį ryšį su Jaltest programine įranga pasiekite pakilnios platformos, žirklės platformos arba krovisomės valdymo vienetus. Už 5-kontaktės jungties visada yra mašinos kompiuteris MCM ir, priklausomai nuo įmontuoto variklio, vienas iš žemiau išvardytų variklio valdymų. Žemiau nurodytus vienetus apima Jaltest MHE aprėptis.
Valdymo vienetai, kuriuos galite pasiekti
- MCM, mašinos kompiuteris: Pakilnų platformų ir žirklių platformų centrinis mašinos kompiuteris su klaidų kodais, matavimo reikšmėmis ir ECU duomenimis.
- 404D/404F (J1939 ir PDL), variklio valdymo vienetas: Mažesnių dyzelinių variklių Perkins valdymas.
- ECM Perkins (Tier 3 ir Stage III A), dyzelinis variklio valdymas su common-rail injekcija: Krovikų Perkins valdymas.
- EMR4 - EDC 17 CV52 ir CV54 bei EMR5 - EDC MD1, dyzelinis variklio valdymas su common-rail injekcija: Deutz variklio valdymai.
- E-CDIS, dyzelinis variklio valdymas su common-rail injekcija: Kubota variklių valdymas.
- EControls ECM 4G, variklio valdymo vienetas: Benzino ir dujų versijų valdymas.
- 854E (J1939), dyzelinis variklio valdymas su common-rail injekcija: Sunkesnių krovikų variklio valdymas.
- ALC-500, prietaisų skydelis: S serijos prietaisų skydelis.
Ką galite atlikti
- Klaidų kodų skaitymas ir trynimas: Valdymo vieneto klaidų atmintį perskaitykite su aptiktos gedimos aprašymu.
- Matavimo reikšmių peržiūra: Dabartines jūsų valdymo vieneto prijungtų jutiklių reikšmes matykite skaičiais ir grafike.
- Priežiūros registravimas: Priežiūros intervalai ir atlikti darbai su paslaugų ataskaita.
- Papildomų veiksmų atlikimas: Papildomos procedūros, kurias Jaltest siūlo kiekvienam valdymo vienetui, kiek jos yra sisteminiu lygiu.
Suderinamos mašinos ir taikymo sritys
Sprendžiamasis veiksnys yra jungtis, o ne modelis. Šis kabelis tinka bet kuriai Genie mašinai su apvalia 5-kontakte Deutsch jungtimi prie srauto valdymo. Žemiau išvardytas serijas Jaltest apima MHE aprėptyje; pakilnoms platformoms ir krovikams OBD nereikalavimas, todėl ši jungtis lieka ir naujesniose mašinose. Tikslią jungties vietą kiekviena serija turi skirtingą.
Genie:
- S-60 serija: Teleskopinė pakilni platforma.
- S-80 serija: Teleskopinė pakilni platforma.
- S-120 serija: Teleskopinė pakilni platforma.
- Z-40 serija: Nykščių pakilni platforma.
- Z-60 serija: Nykščių pakilni platforma.
- Z-80 serija: Nykščių pakilni platforma.
- GS-3200 serija: Žirklių platforma.
- GTH-4000 serija: Krovikis.
Pakuotės turinys
- 1x Jaltest (JDC558A) | Genie 5-kontaktų OBD – 16-kontaktų OBD2 adapto kabelis | Pakelti ir kelti
Techninės charakteristikos
| Specifikacija | Aprašymas |
|---|---|
| Žymė | Jaltest (Cojali) |
| Atskaitos numeris | JDC558A |
| Tipas | Adapto kabelis |
| Naudojimas | Genie platforma pakėlikai, žirniųpakeliai ir teleskopiniai pakeliai |
| Ilgis | 30 cm |
| Sąsaja | Jaltest Link V8.1 ir V9 |
| Mašinos pusės prijungimas | 5-kontaktų OBD (apvalus, Deutsch) |
| Sąsajos pusės prijungimas | 16-kontaktų OBD2 |
| Valdymo blokeliai | MCM, 404D/404F ir ECM Perkins, EMR4 - EDC 17 CV52/CV54 ir EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E ir ALC-500 |
| Segmentas | Pakelti ir kelti |
| Jaltest modulis | Jaltest MHE (vidinis transportas ir pakėlimo įranga) |
| Kabelio komplekto dalis | MHE-kabelio komplektas platformų pakelei ir teleskopiniams pakelijams (70002028) |
