Jaltest | SKU: JDC506A9

Jaltest (JDC506A9) | Fendt 4-pins OBD – 16-pins OBD2 adapterio kabelis | Žemės ūkio transportas

Name: Jaltest (JDC506A9) | Fendt 4-pins OBD – 16-pins OBD2 adapterio kabelis | Žemės ūkio transportas
Brand: Jaltest
SKU: JDC506A9
Price: 94.95 EUR
Availability: InStock

€94,95 su PVM

€78,47 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

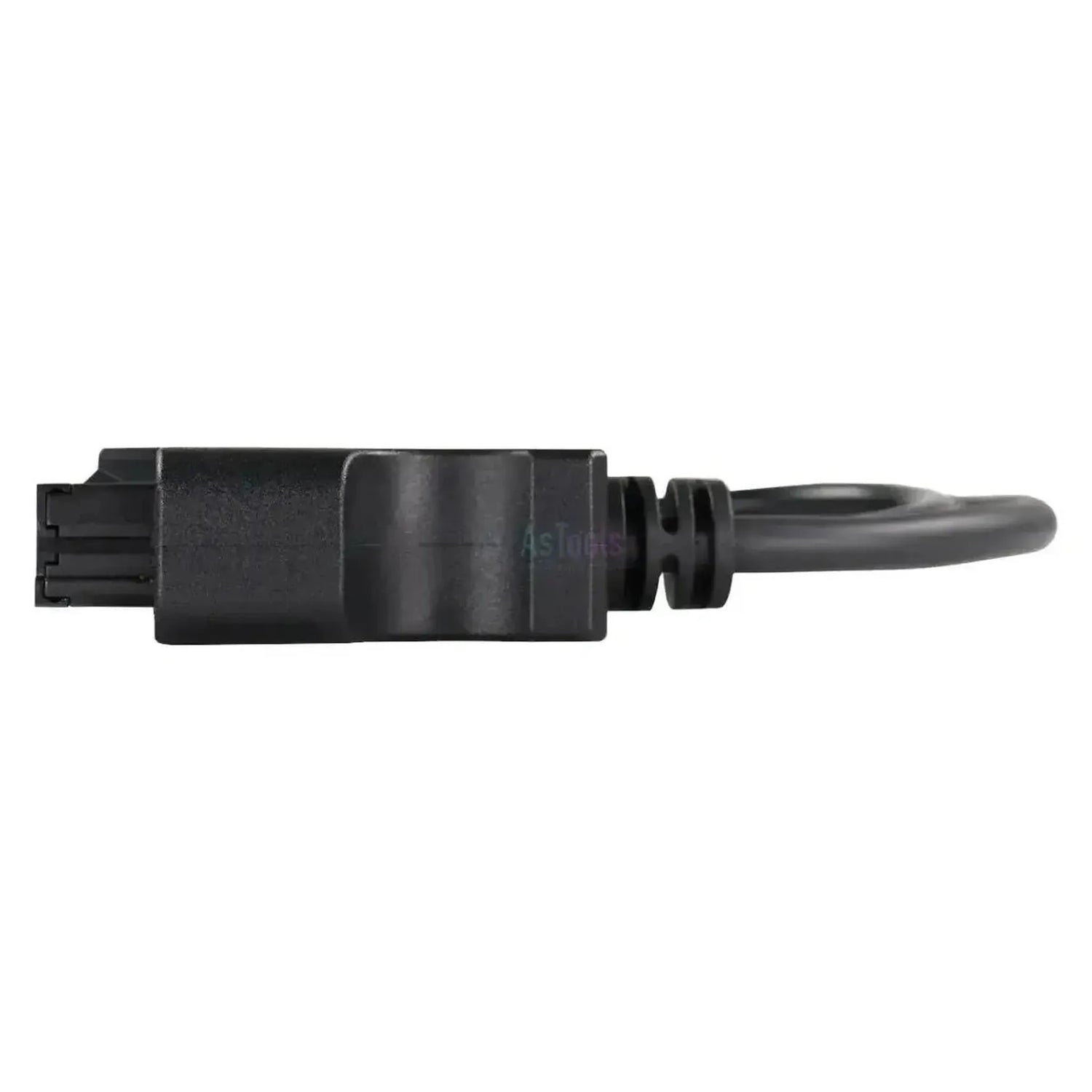

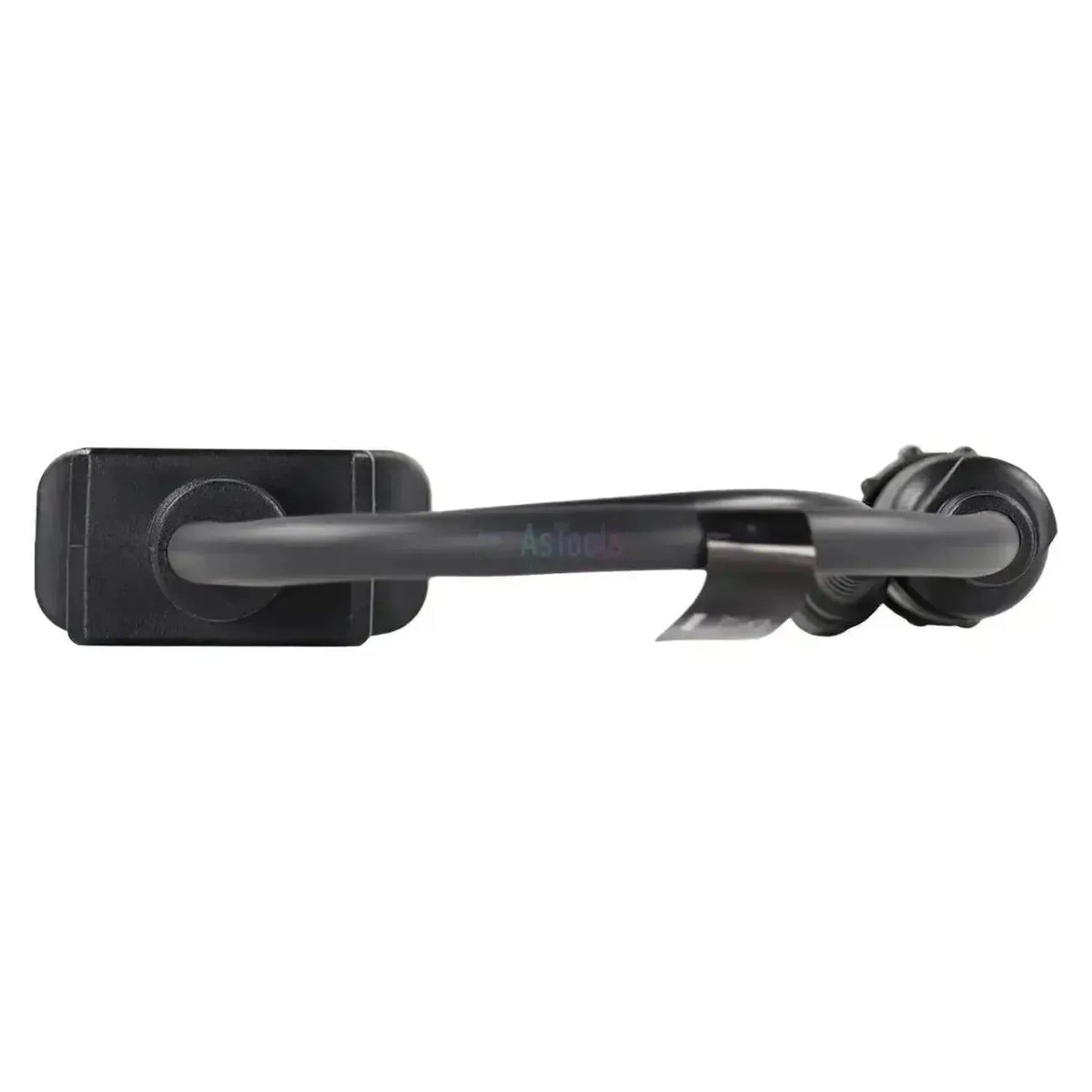

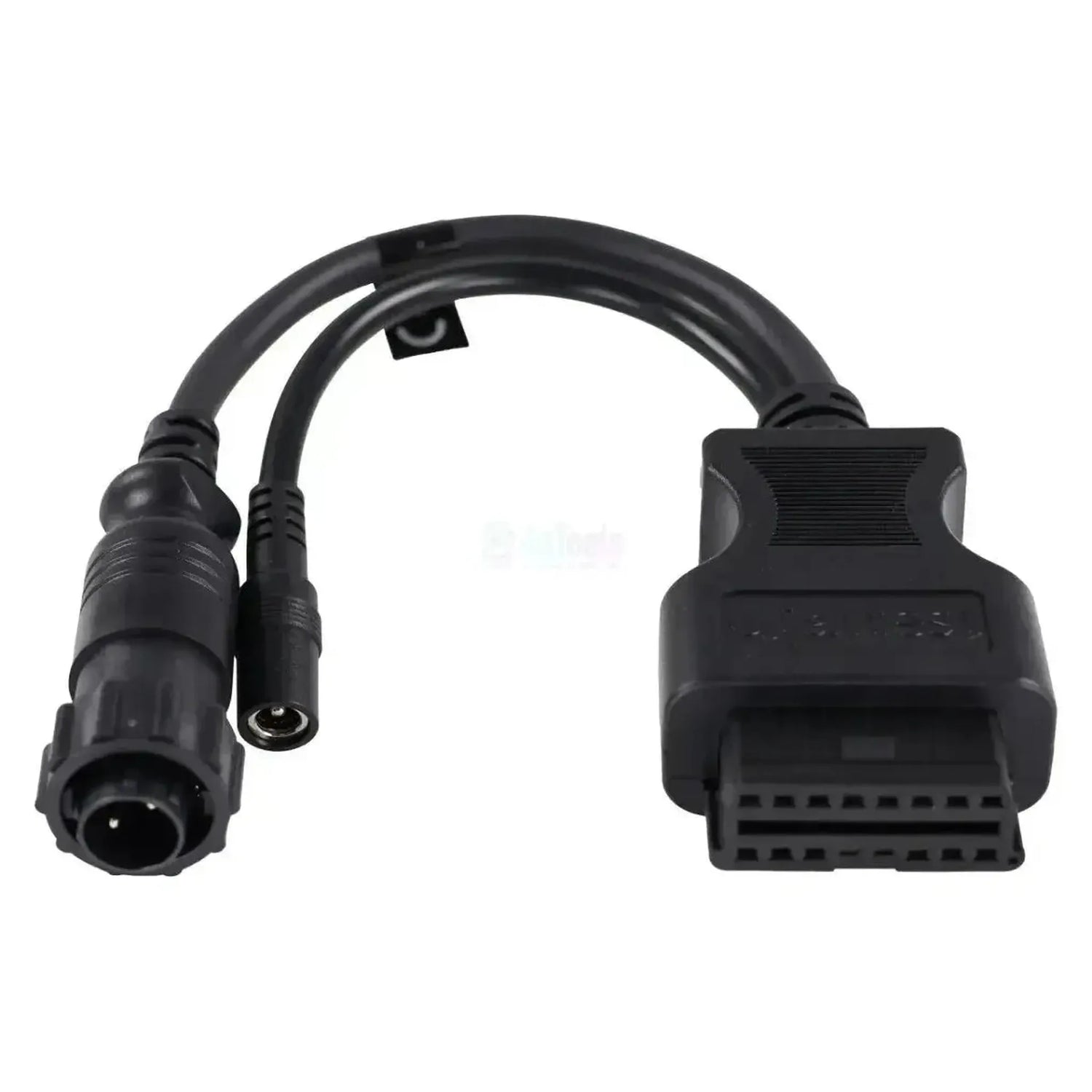

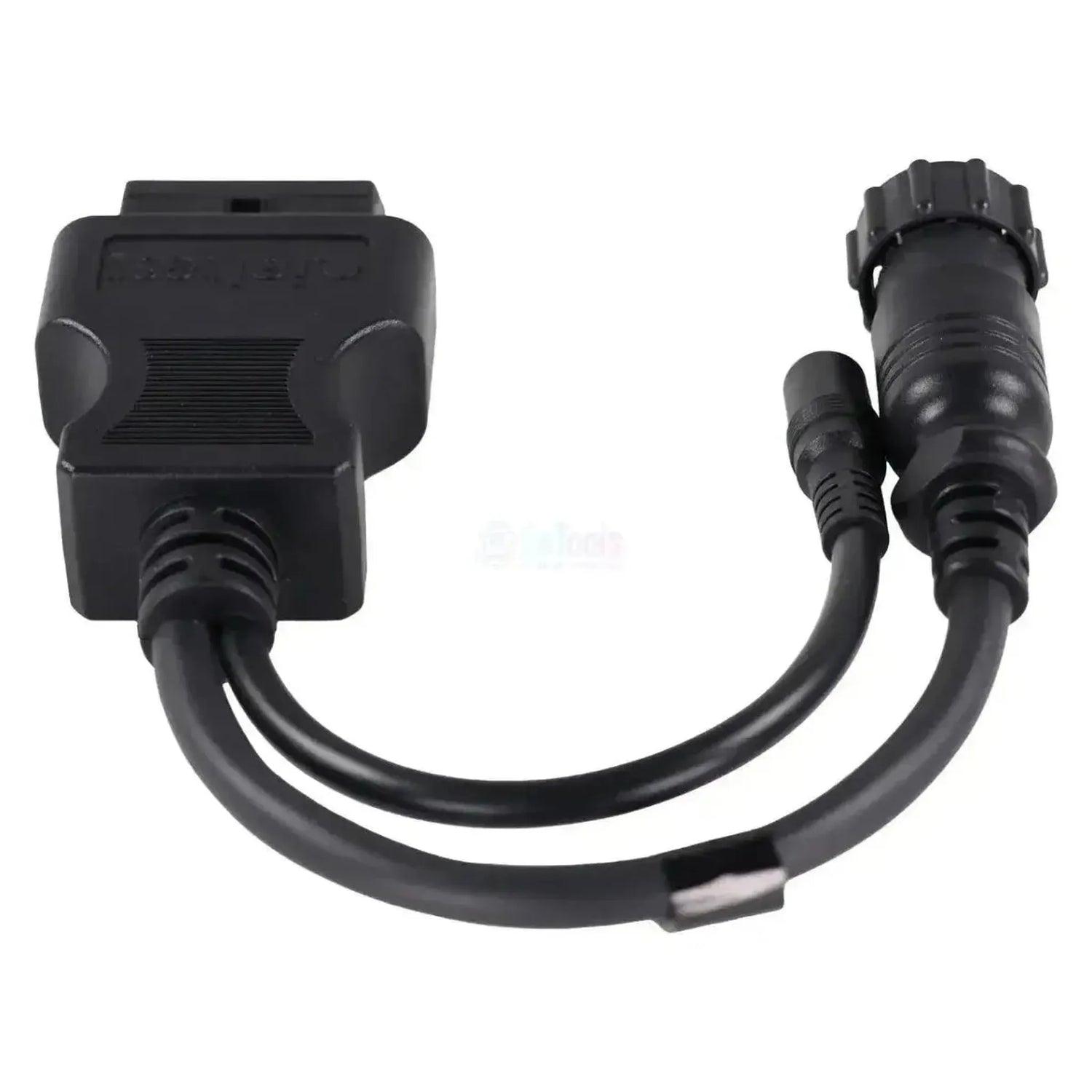

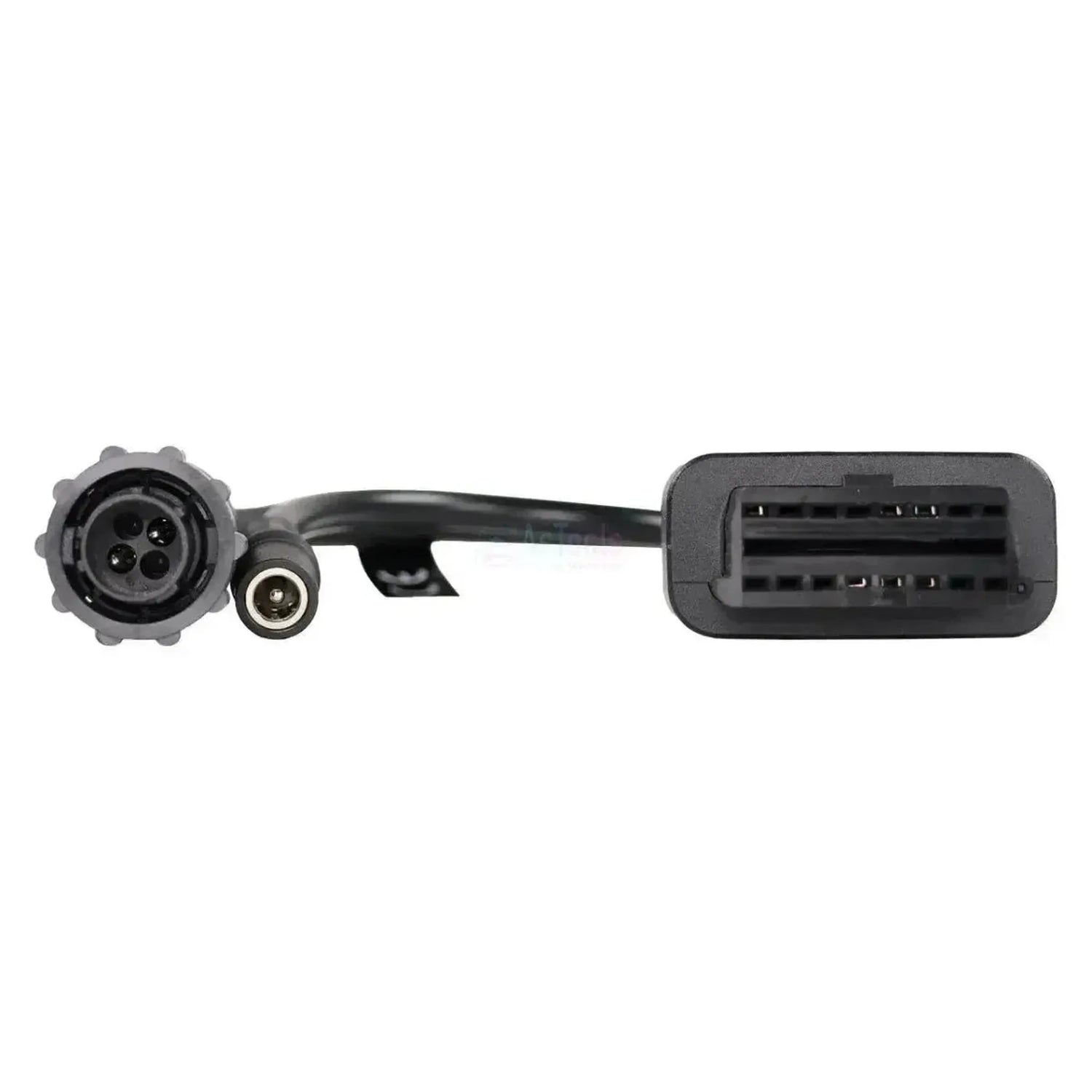

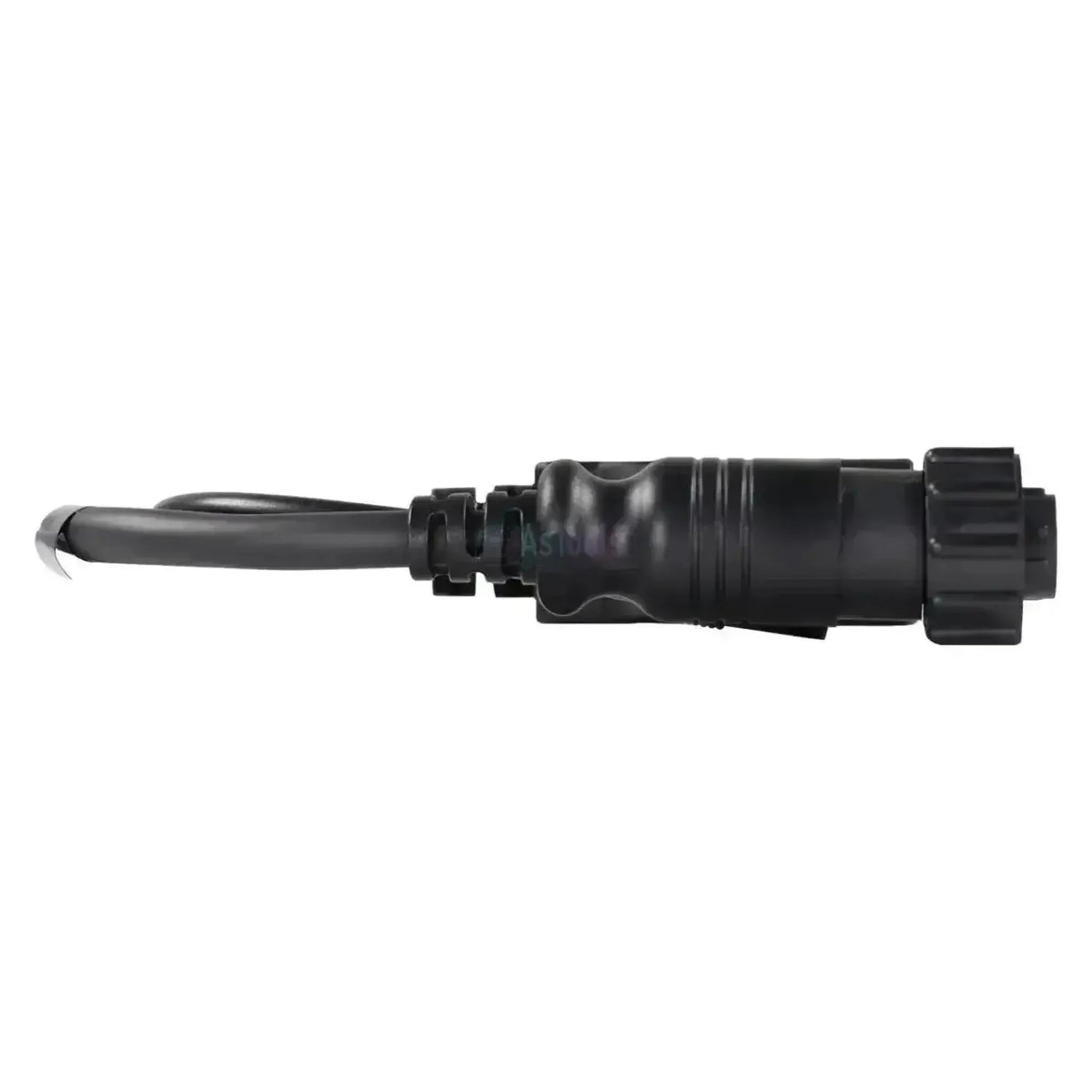

„Jaltest JDC506A9" jungia „4-kontaktų diagnostinę jungtį" „Fendt" traktorių su „16-kontaktų OBD2" lizdas jūsų Jaltest diagnostinio kabelio. Mašinoje yra „apvalus juodas kištukas su griobytu tvirtinimo žiedu", kurį tvirtinate į kabinos jungtį. Už OBD2 lizdo kabelis skaidosi į dvi šakas: vieną į tą apvalią jungtį ir trumpesnę šaką, besibaigančią „apvaliu maitinimo lizduku". Visas kabelis yra „28–30 cm" ilgio.

Per šią jungtį diagnostinė aparatūra pasiekia „Fendt diagnostinę liniją" ir taip priėjus daugiau nei tik prie variklio valdymo: „GTR transmisija", „EHR" ir „EHF" kėlimo įranga bei „Comfort" borto kompiuteris yra aprašyti; Xylon apima ir aftakinius šaftus, diferencialo užraktą ir spyruoklinę priekinę ašį. „Favorit 900" pasieksite taip pat variklio valdymą „EDC MS6.4" su skirstytuvų purkštuku, o „Jaltest" „Farmer 400" ir „Xylon 500" variklio valdymo neturi. Ši versija veikia su „Jaltest Link V9" ir priklauso „Jaltest AGV (žemės ūkio transporto priemonės)".

PRANAŠUMAI

✔Pasiekia daug daugiau nei variklis: „GTR transmisija", „EHR/EHF kėlimo įranga" ir „Comfort borto kompiuteris" yra aprašyti.

✔„Xylon 500" taip pat „FPTO/RPTO aftakamieji šaftai", „4WD diferencialo užrakas" ir „SFA spyruoklinė priekinė ašis".

✔„Favorit 900" pasieksite variklio valdymą „EDC MS6.4" su skirstytuvų purkštuku.

✔Taip pat vožtuvų valdymas yra aprašytas: „Rexroth Valves" „Favorit 900" ir „Valves" modulis „Farmer 400".

SVARBŪS ASPEKTAI

✕Ši versija skirta „Jaltest Link V9": Jei naudojate „Jaltest Link V8.1", tai nėra tinkamas kabelis.

✕Ne kiekvienas „Fendt" turi variklio valdymą aprašytą: „Farmer 400" ir „Xylon 500" atveju „Jaltest" aprašo transmisiją, hidrauliką ir aftakinius šaftus, bet ne variklio valdymą.

✕Savianalizės įrenginys prietaisų skydelyje („Vehicle Check Up") yra aprašyti sąraše, tačiau neteikia diagnostikos funkcijų.

✕Tik „4-kontaktų Fendt jungtis": „Fendt" naudoja ir kitas diagnostines jungtis, o apvalų kiштą su žiedu atpažinti pagal pačią mašiną.

Taikymo sritys ir funkcijos

Per šią „4-kontaktų jungtį" naudodami „Jaltest programą" pasieksite traktoriaus „valdymo blokus". Kurie blokai prieinami, skiriasi priklausomai nuo „serijos" ir „versijos". Žemiau pateikti blokai iš „Fendt aprašymo" „Jaltest AGV".

Valdymo blokai, kuriuos galite pasiekti

„Variklio valdymas EDC MS6.4, skirstytuvų purkštukas:" Elektroninis variklio valdymas „Favorit 900" serijos.
„Transmisija GTR:" Pavarų dėžės valdymo blokas; yra beveik visose 4-kontaktų „Fendt" versijose.
„Borto kompiuteris Comfort:" Centrinė kompiuterio sistema komforto ir kėbulo funkcijoms.
„Hidraulika EHR ir EHF:" Galinė ir priekinė kėlimo įranga.
„Hidraulika Rexroth Valves:" Išorinių hidraulinių vožtuvų valdymas „Favorit 900".
„Elektroninis modulis Valves:" Vožtuvų valdymas „Farmer 400".
„Aftakamieji šaftai FPTO ir RPTO:" Priešinė ir galinė aftaka „Xylon 500".
„Pavarų sistema 4WD:" Keturių ratų pavara ir diferencialo užrakas „Xylon 500".
„Suspensija SFA:" Spyruoklės valdymas „Xylon 500" spyruoklinėje priekinėje ašyje.

Ką galite daryti

Perskaityti ir ištrinti klaidų kodus: Skaityti reguliatoriaus klaidų atmintį su nustatytos gedimų aprašymais.
Peržiūrėti matavimo reikšmes: Momentines reguliatoriaus valdomų jutiklių reikšmes, su galimybe nustatyti signalizacijos ribas.

Suderinami transporto priemonės tipai ir panaudojimas

„Fendt" šią „4-kontaktų jungtį" naudojo per „daugybę kartų". Žemiau nurodyta serija, kurią aprašo „Jaltest AGV", kartu su „gamybos metais", kur jie patikslinti. Kokia jungtis jūsų kabinoje, nustatote pagal „pačią mašiną".

„Lemiamas kištukas, o ne modelis." Šis kabelis tinka bet kuriam „Fendt" traktorių su „4-kontaktų diagnostine jungtimi".

„Fendt:"

„Fendt Favorit 900 serija"
„Fendt Favorit 800 serija"
„Fendt Favorit 700 serija"
„Fendt Favorit 500 serija:" (1993 – 1999)
„Fendt Farmer 400 serija:" (1999 – 2006)
„Fendt Xylon 500 serija:" (1995 – 2004)
„Fendt 700 Vario serija:" (2006 – 2023)
„Fendt 900 Vario serija:" (2002 – šiandien)

💡

„Naudinga žinoti:" 4-kontaktų jungtis kabinoje. Žemės ūkio transportui nėra teisinės OBD pareigos, todėl „Fendt" per daug gamybos metų išlaikė šią savitą jungtį. „Patikrinkite mašinoje prieš užsakydami: tai apvalus juodas kištukas su griobytu tvirtinimo žiedu."

Pakuotės turinys

„1x" Jaltest (JDC506A9) | Fendt 4-kontaktų OBD – 16-kontaktų OBD2 pereinamasis kabelis | Žemės ūkio transporto priemonė

Techninės specifikacijos

Specifikacija	Aprašymas
Prekės ženklas	Jaltest (Cojali)
Nuorodos numeris	JDC506A9
Tipas	Pereinamasis kabelis (su atskira maitinimo šaka)
Panaudojimas	Fendt Favorit, Farmer ir Xylon (4-kontaktų jungtis)
Mašinos pusės jungtis	4-kontaktų OBD, apvalus juodas kištukas su griobytu tvirtinimo žiedu
Jungtis sąsajos pusėje	16-kontaktų OBD2, su atskira šaka į apvalų maitinimo lizdą
Ilgis	28–30 cm
Sąsaja	Jaltest Link V9
Valdymo blokai	EDC MS6.4 (variklis), GTR (transmisija), Comfort (borto kompiuteris), EHR ir EHF (kėlimo įtaisas), Rexroth vožtuvai ir vožtuvai (vožtuvo valdymas), FPTO ir RPTO (galinis šaft), 4WD, SFA (pakaba)
Segmentas	Žemės ūkio transportas
Jaltest modulis	Jaltest AGV (žemės ūkio transportas)
Kabelio komplekto dalis	AGV kabelių rinkinys (70002003)
