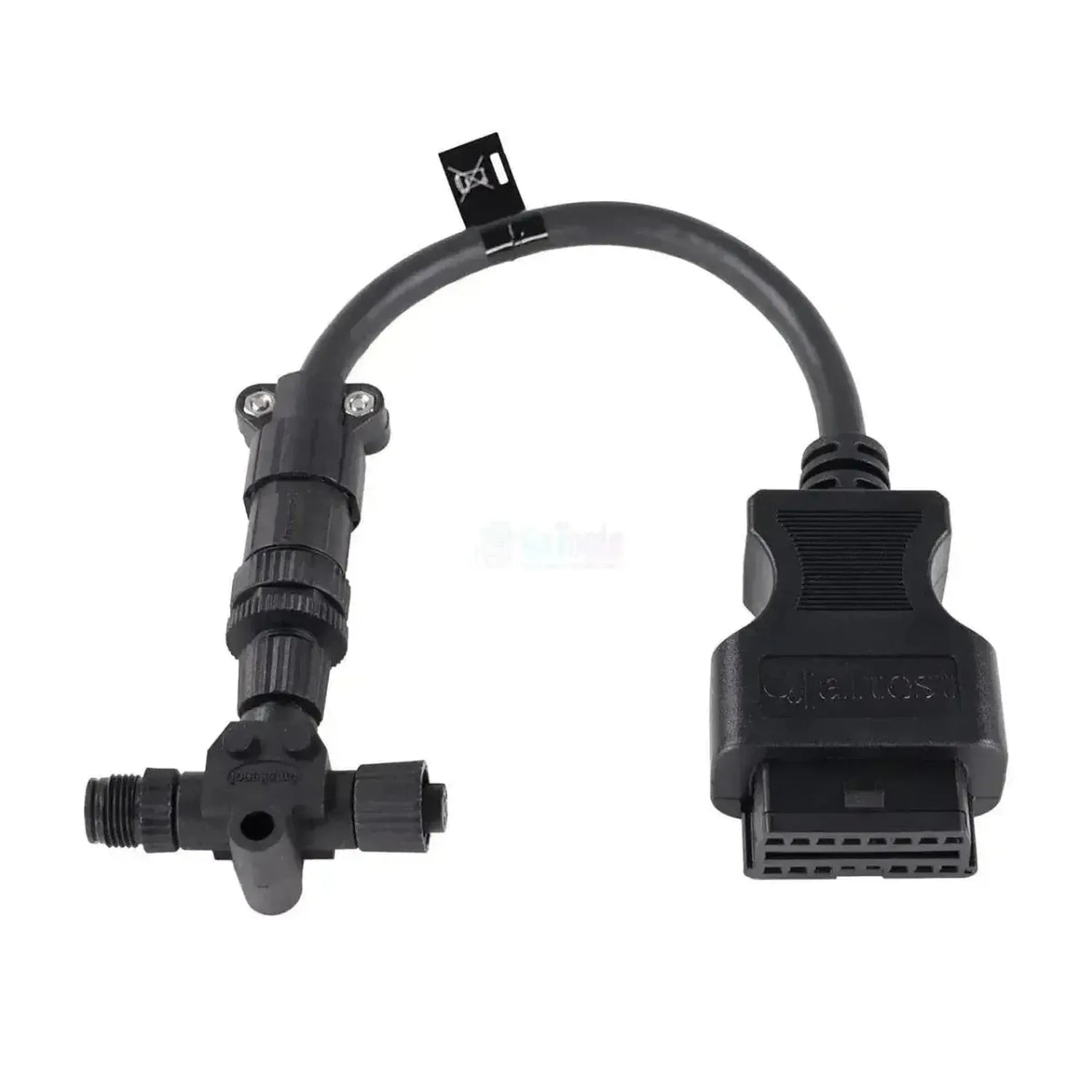

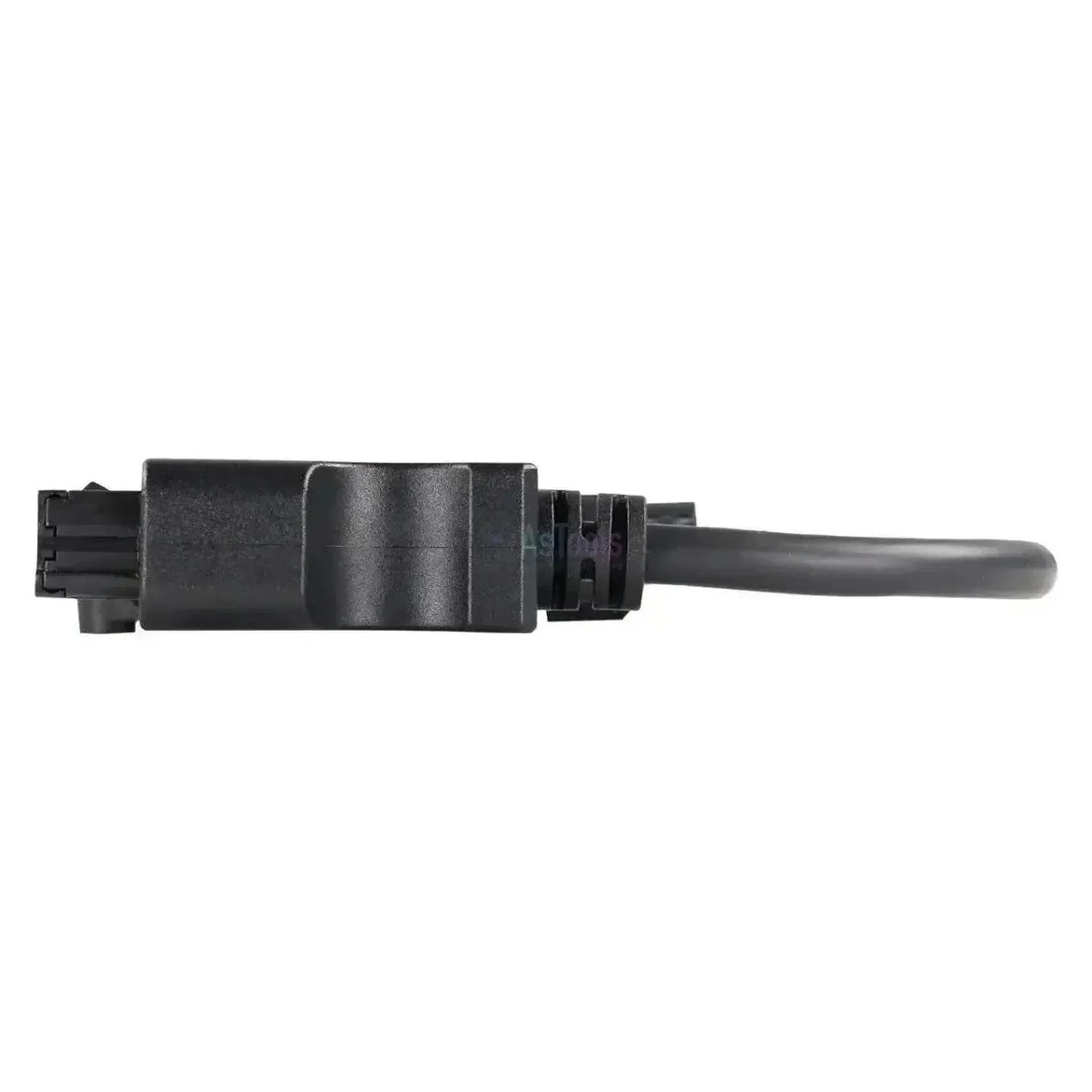

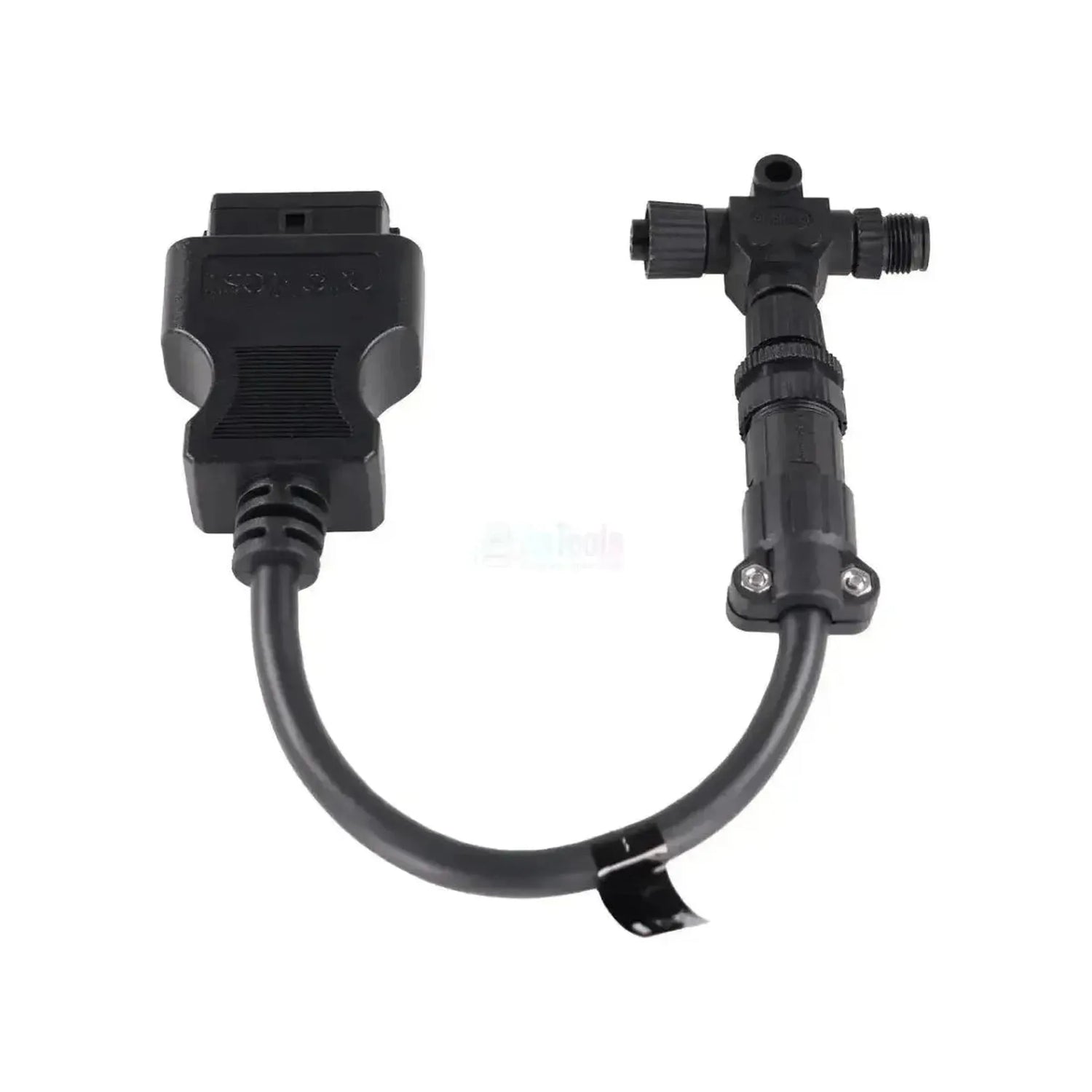

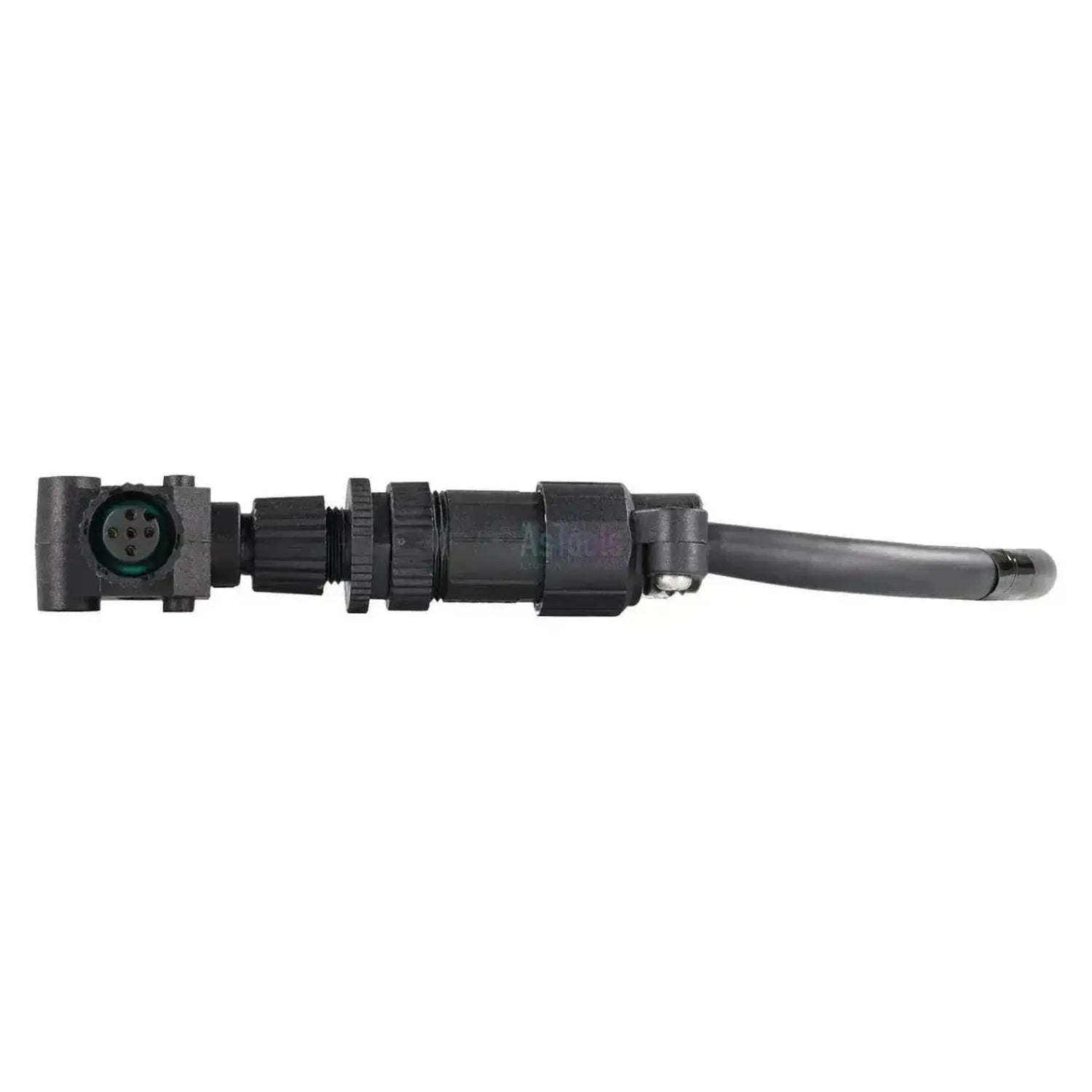

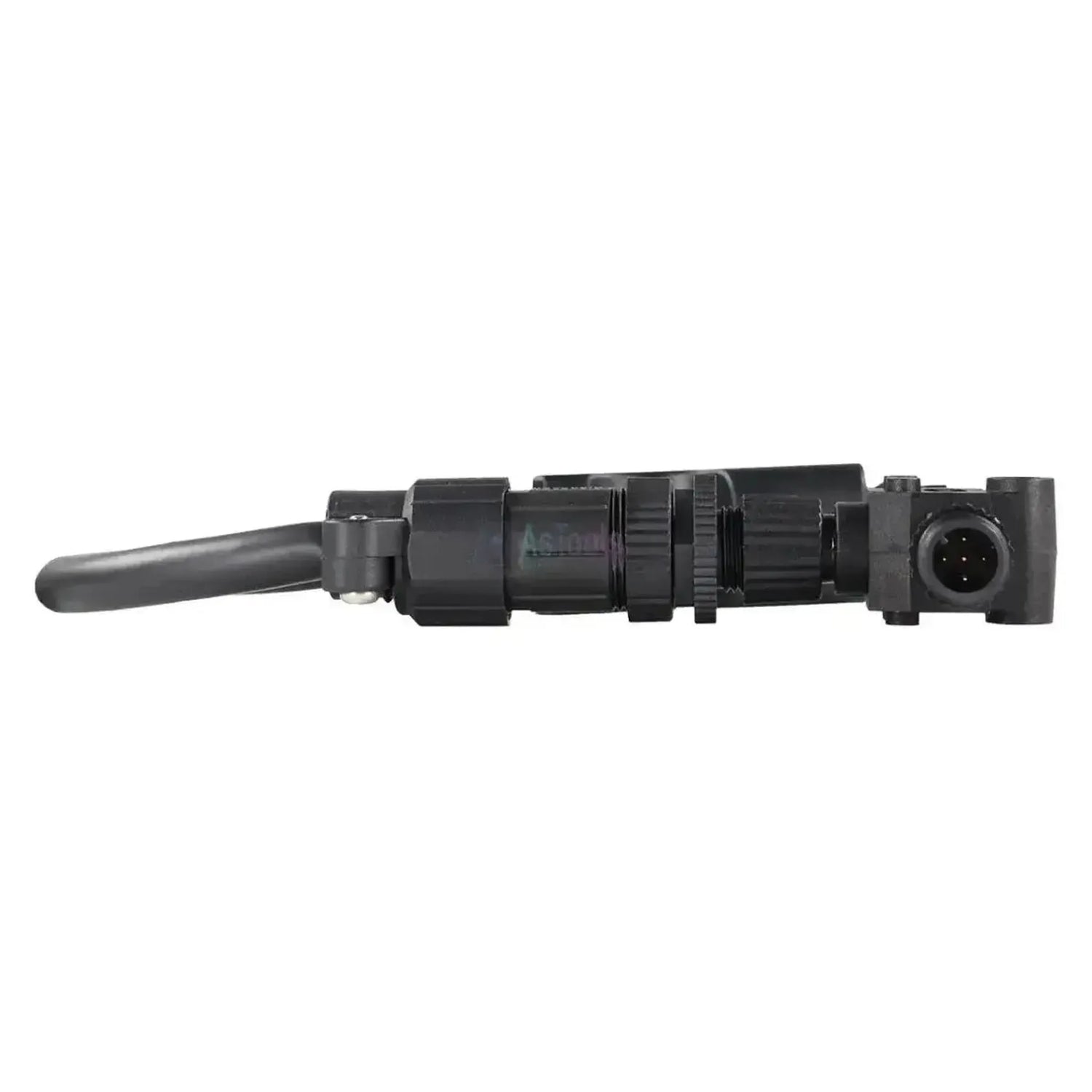

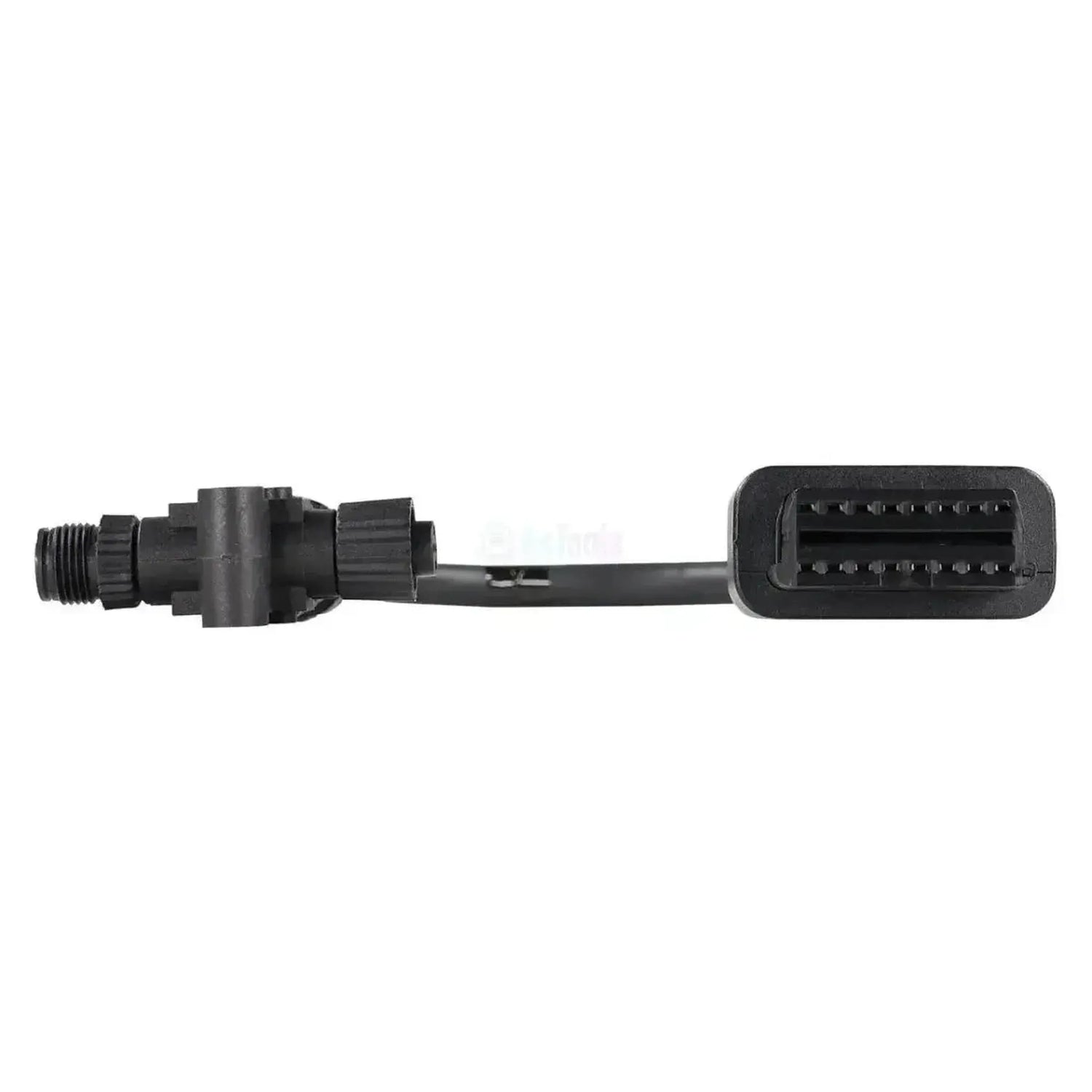

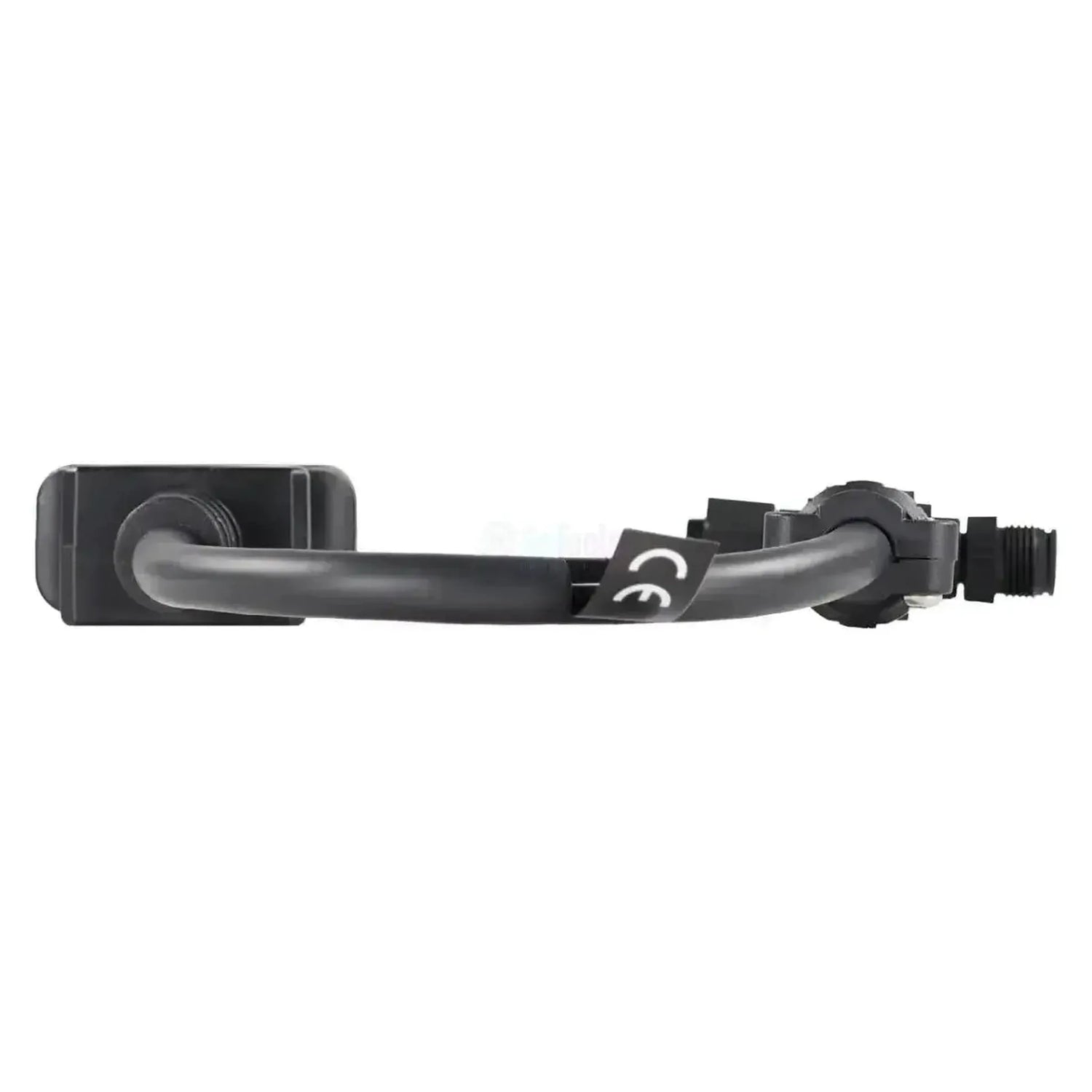

Jaltest JDC628A neprisijungia prie variklio kištuko, o prie variklio NMEA 2000 tinklo. Kabelio galas turi T-formos jungtį su trimis apvaliais varžtinėmis jungtimis: vienoje pusėje penkiapolė jungtis su išoriniu sriegiu, kitoje pusėje penkiapolė jungtis su velenine nut, o tarp jų atšaka, prie kurios pritvirtintas šio kabelio laidas. Pirmuosius du sujungiate tarp dviejų esamų tinklo dalių, todėl T-forma atsiduria pagrindinėje tinklo linijoje ir visa kita įranga lieka prijungta. Iš čia kilo žymėjimas 5+5-polių: tai dvi penkiapolės tinklo jungtys, o ne variklio jungtis. Kitame gale yra 16-polė OBD2 jungtis; kabelis yra 28–30 cm ilgio.
Per tinklą Jaltest įranga pasiekia Evinrude E-TEC G2 sistemos valdymo blokus. Šis kabelis veikia NMEA 2000 versijoje ir suteikia prieigą prie variklio valdiklio EMM G2 su pilna funkcijų rinktimi bei EST – elektroniniam kuro virbimo moduliui. Pastarajame galimybių sąrašas yra trumpesnis: čia nėra Nustatymo iš naujo ir realaus stebėjimo. Tame pačiame tinkle G2 varikliai komunikuoja su onbordine instrumentacija ir valdymu, todėl ryšys veikia tik tada, kai tinklas maitinamas ir variklis prie jo prijungtas. Kabelis priskiriamas Jaltest Marine.
PRIVALUMAI
SVARBIOS PASTABOS
Taikymas ir funkcionalumas
Per šią jungtį naudojant Jaltest programinę įrangą pasieksite valdymo blokus iš Evinrude G2 sistemos. Kadangi kabelis yra pagrindinėje tinklo linijoje, matysite, ką variklis skelbia per tą tinklą. Toliau pateikiami blokai iš Evinrude aprėpties.
Valdymo blokai, kuriuos galite pasiekti
- EMM G2 (NMEA 2000), variklio valdiklis: variklio valdymo blokas tinklo versijoje su klaidų kodais, matavimo duomenimis, komponentų valdymu, ECU duomenimis, parametrais, kalibracija, priežiūros atstatymu ir realiu stebėjimu.
- EST, virbimo modulis: elektroninis kuro virbimo modulis su klaidų kodais, matavimo duomenimis, komponentų valdymu, ECU duomenimis, parametrais ir kalibracija; be nustatymo iš naujo ir realaus stebėjimo.
Ką galite daryti
- Klaidų kodų skaitymas: variklio valdiklio ir virbimo modulio klaidų atmintis nuskaityti.
- Matavimo duomenų peržiūra: prijungtų jutiklių esamos reikšmės.
- Komponentų valdymas: aktyvūs testai tiek variklio valdikliui, tiek virbimo moduliui.
- Parametrai ir kalibracija: nustatymų keičiami ir etalono reikšmės nustatytos abiejuose valdymo blokuose.
- Priežiūros atstatymas: variklio valdiklio priežiūros skaitiklis iš naujo nustatytas.
- Realus stebėjimas: variklio valdiklio reikšmes stebėkite tiesiogiai, kai variklis veikia.
Suderinami transporto priemonės ir taikymai
Svarbiausias yra tinklas, o ne modelis. Šis kabelis skirtas Evinrude E-TEC G2 išoriniu varikliu, kurie duomenis perduoda per NMEA 2000 tinklą. Toliau išvardinti modeliai yra Jaltest Marine aprėptyje; ar jūsų sistema turi tinklą, matysite pagal apvalius varžtinius jungiklius stebėsenos skydo gale.
Evinrude (E-TEC G2, NMEA 2000):
- E-TEC G2 150 ir 150 HO
- E-TEC G2 175
- E-TEC G2 200 ir 200 HO
- E-TEC G2 225 ir 225 HO
- E-TEC G2 250 ir 250 HO
- E-TEC G2 300
Pakuotės turinys
- 1x Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-polė OBD – 16-polė OBD2 jungties kabelis | Motorinis laivas
Techninės specifikacijos
| Specifikacija | Aprašymas |
|---|---|
| Markė | Jaltest (Cojali) |
| Nuorodos numeris | JDC628A |
| Tipas | Perėjimo kabelis (tinklo kamščio atšaka) |
| Pritaikymas | Evinrude E-TEC G2 su NMEA 2000 tinklu |
| Ilgis | 28 - 30 cm |
| Sąsaja | Jaltest Link V8.1/V9 |
| Variklio pusės lizdas | 5+5-kontaktų NMEA 2000: tūpė su penkiais kontaktais ir penkiais lizdais, tinklo kamštyje |
| Sąsajos pusės lizdas | 16-kontaktų OBD2 |
| Valdymo blokai | EMM G2 (variklio valdymas) ir EST (šaltinio modulis) |
| Segmentas | Motorinis baidarė |
| Jaltest modulis | Jaltest Marine |
| Kabelio rinkinio dalis | Jūrinių buitinių variklinių kabelių rinkinys (70002025) |
