Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Claas 7-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Žemės ūkio transporto priemonė

€116,95 su PVM
€96,65 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

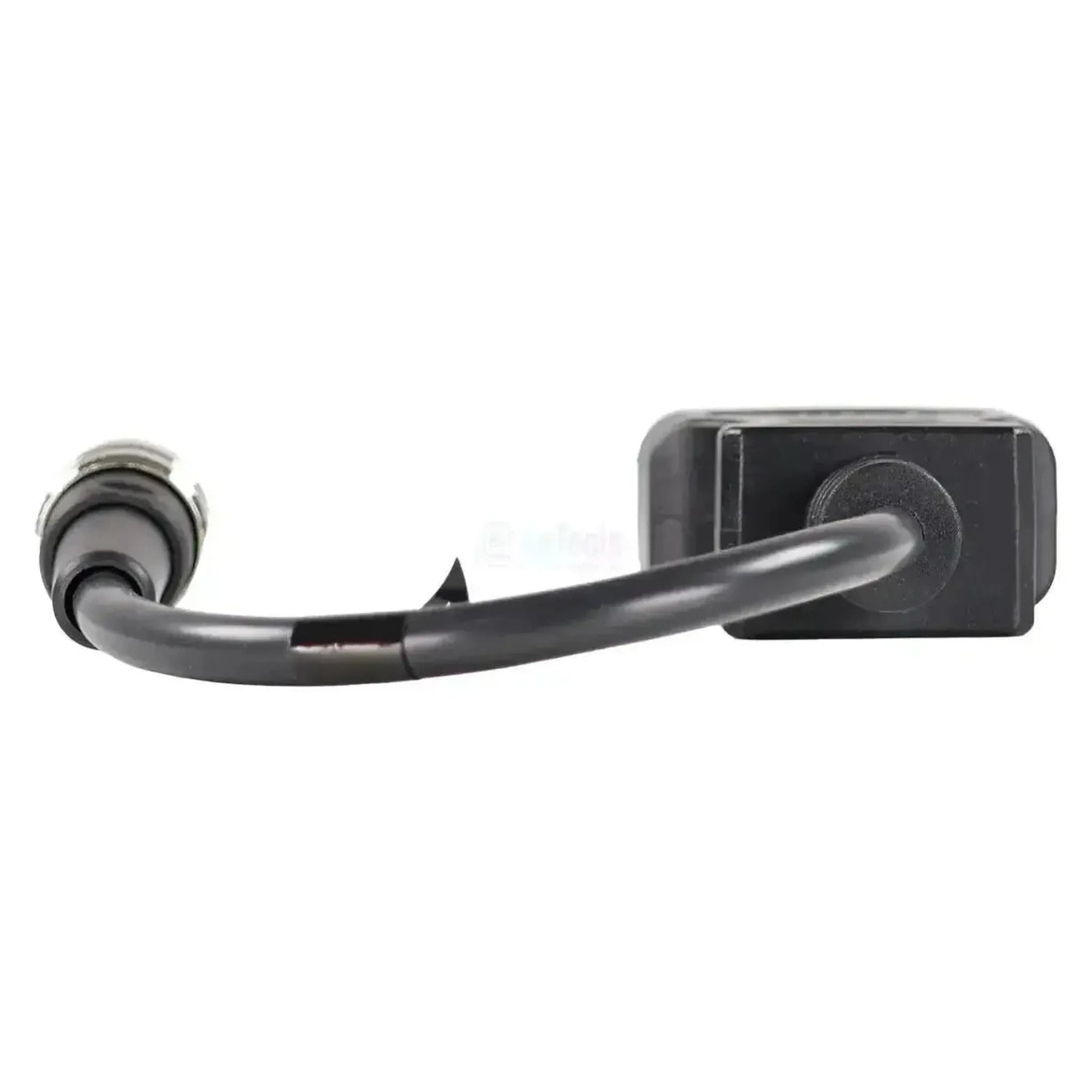

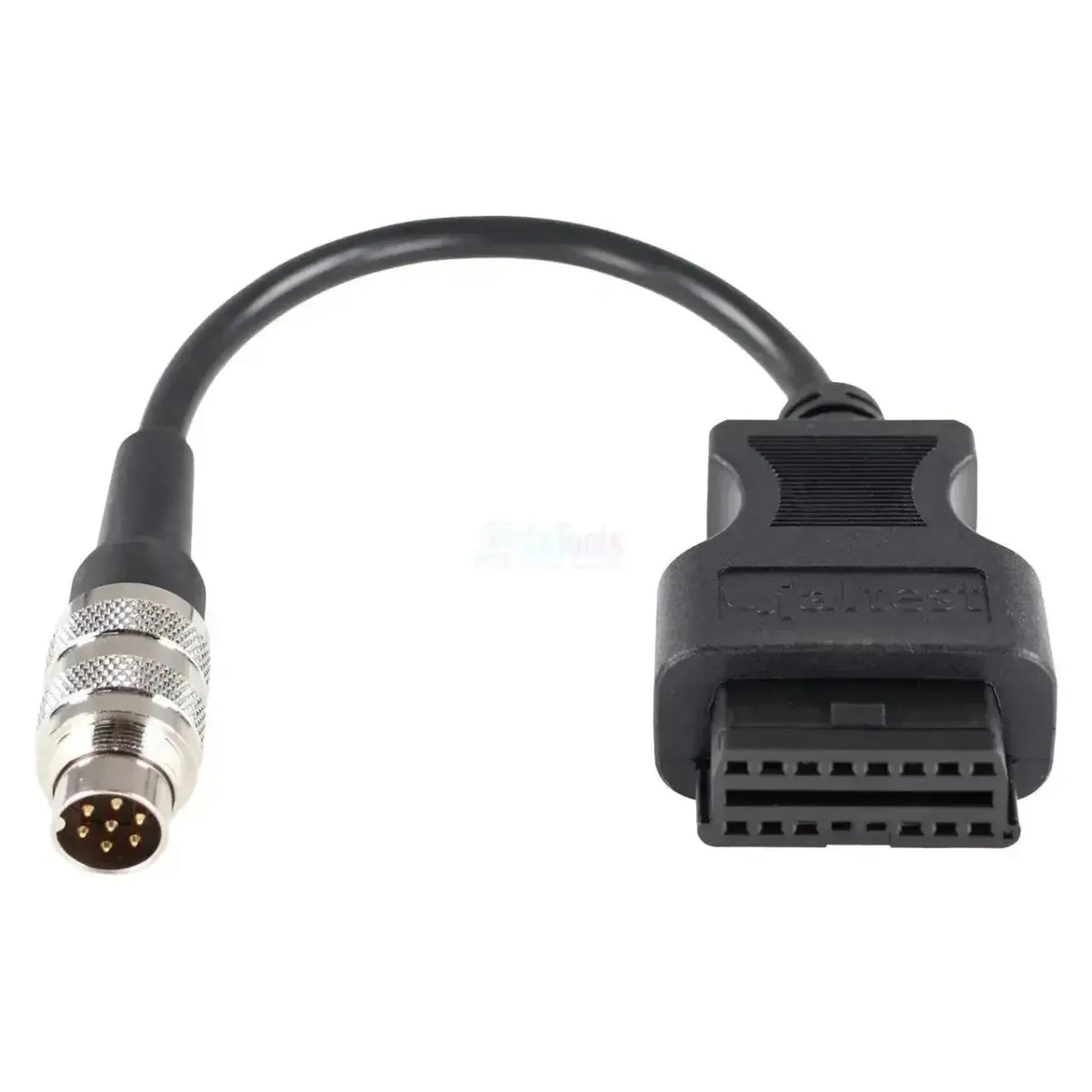

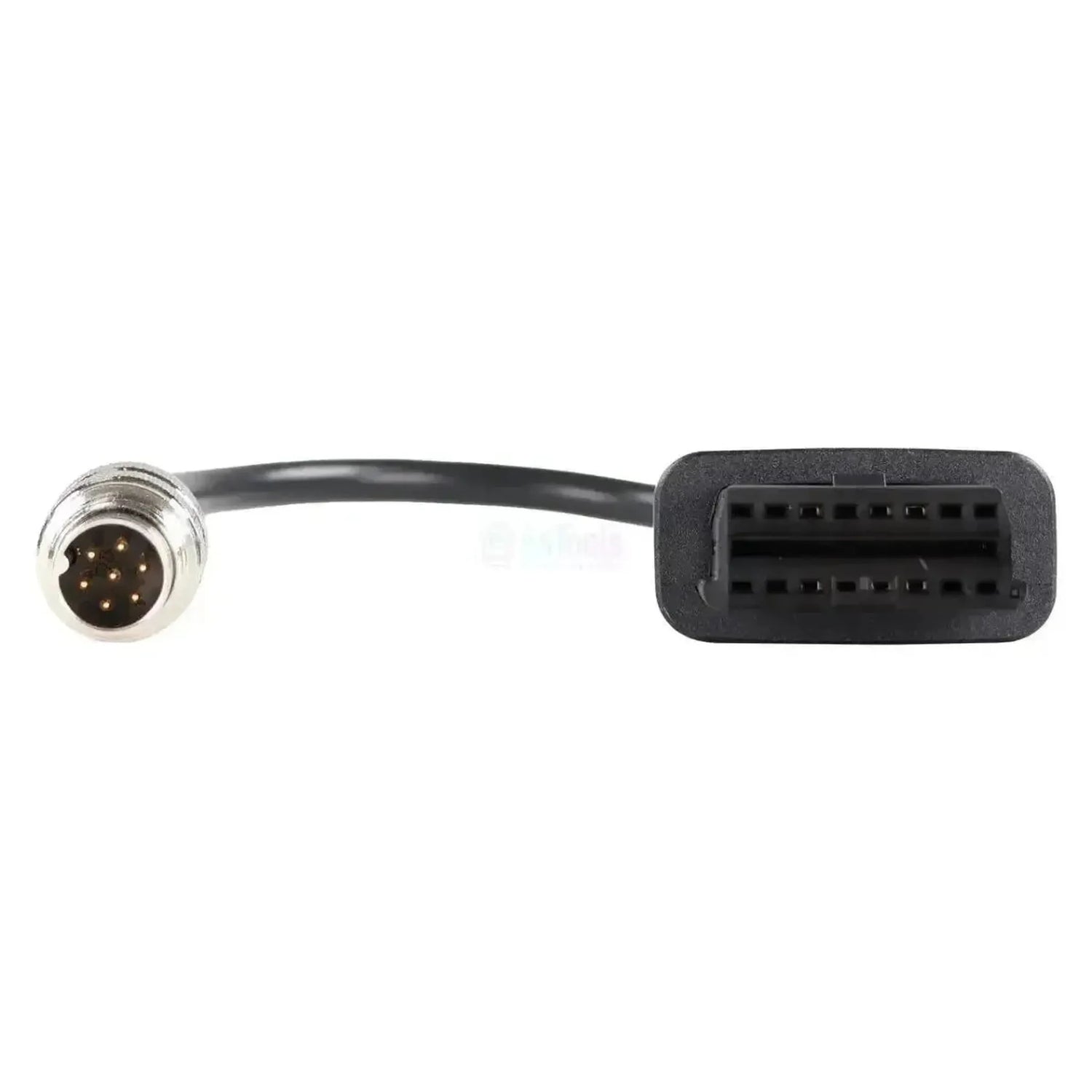

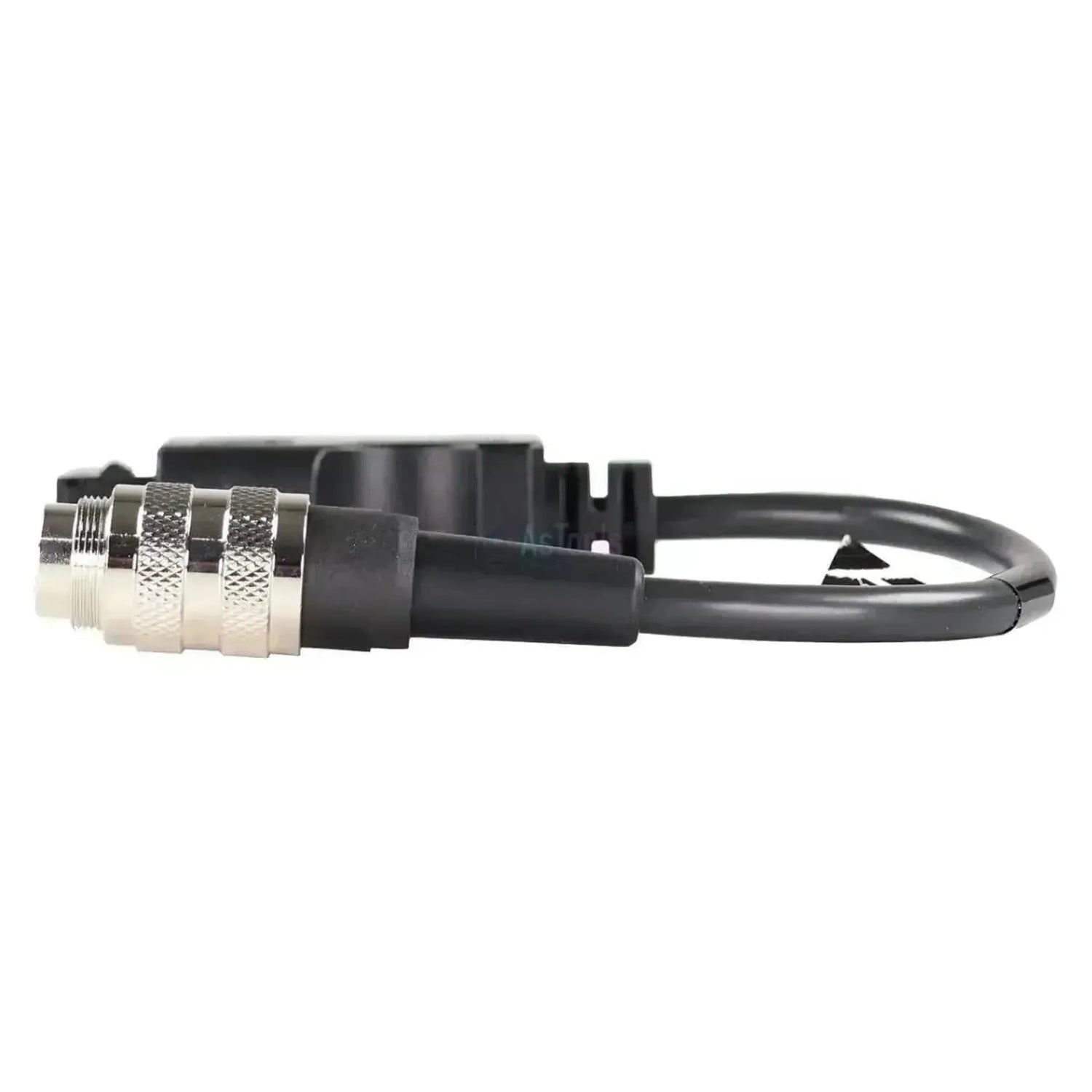

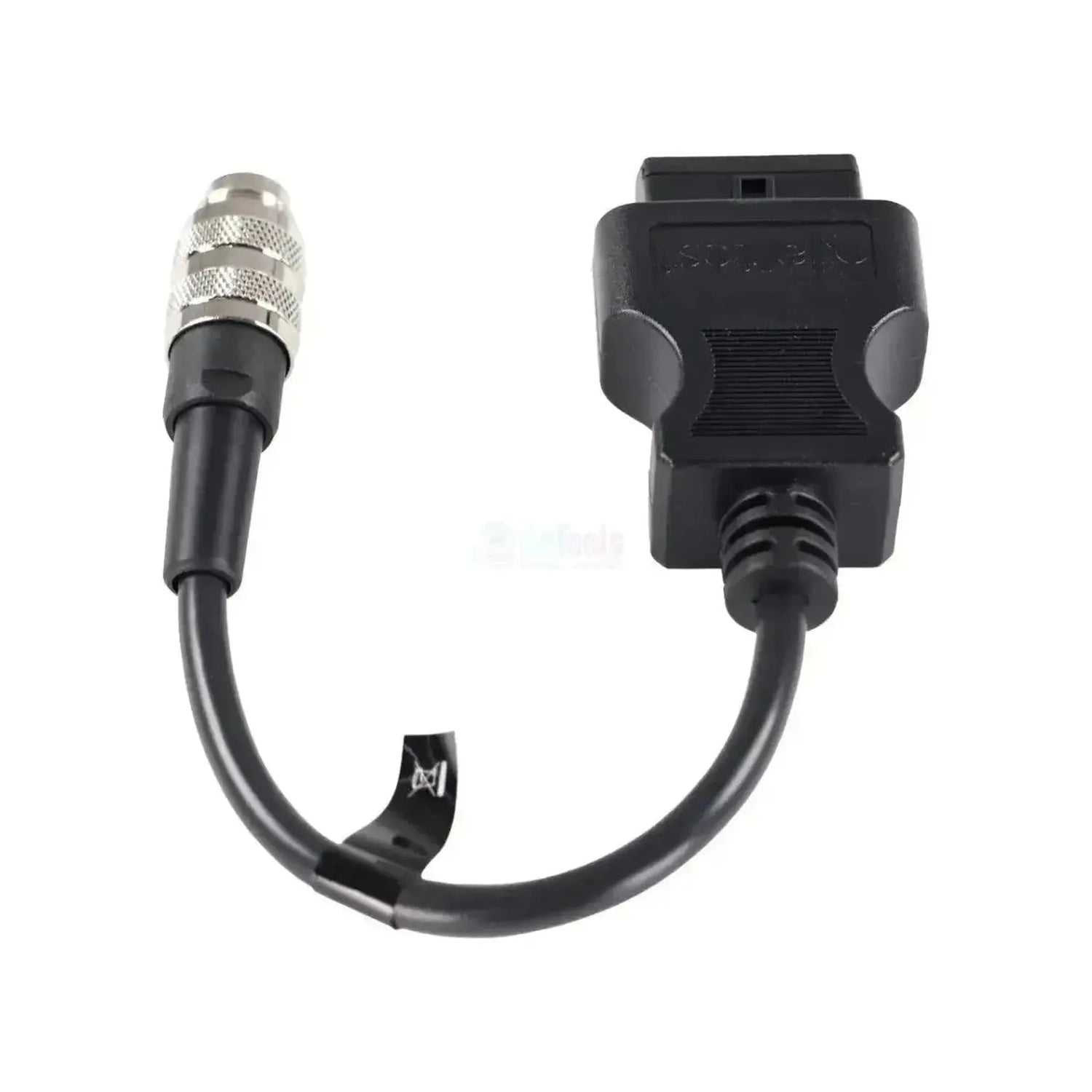

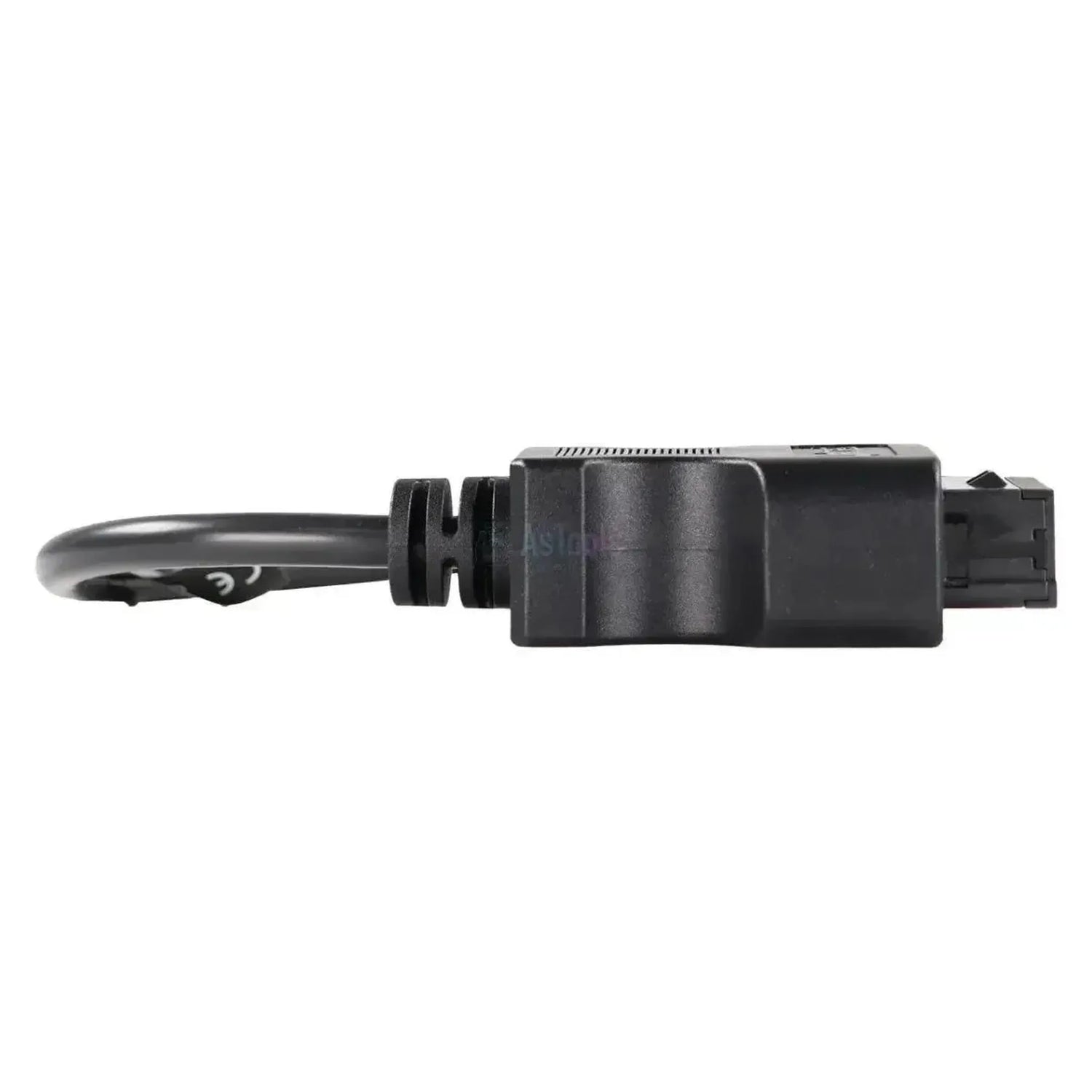

Jungiklis Jaltest JDC529A sujungia 7 kontaktų apvalinę diagnostikos jungtį iš Claas kombaino ir Xerion serijos su 16 kontaktų OBD2 jungtimi jūsų Jaltest diagnostikos kabelyje. Mašinos pusėje yra kompaktiška chromuota metalinė jungtis su griebtuvėmis ir septyniais pozlotintais kontaktais: šeši žieduose aplink vieną centrinį kontaktą. Kabelis yra 28–30 cm ilgio ir šis kabelis tinkamas Jaltest Link V8.1.

Per šią jungtį Jaltest įranga prisijungia prie mašinos tinklo ir gauna pilną kombaino diagnostiką. Be variklio valdiklių — Caterpillar blokų ir MR vienetinio siurblio sistemos — bei variklio sąsajos ADM 2 / ADM 3 pasieksite ir grūdų žemimo proceso blokus: greitavelaičio reguliatorius SAM, rotorinės sklendės RTR, skiediklį RSM ir derlingumo matavimo sistemą YMM. Tai, kiek šių blokų įmontuota, labai skiriasi priklausomai nuo serijos: MEGA turi tik ADM 2/3, MR variklio reguliatorių ir SCR, o LEXION turi per dvidešimt blokų. Šis kabelis priskiriamas Jaltest AGV (žemės ūkio transportu).

PRIVALUMAI

✔Pasiekia grūdų žemimo proceso blokus: SAM (greitavelaitis), RTR (rotorinės sklendės), RSM (skiediklis), GUA (grūdų bako sklendės) ir YMM (derlingumas).
✔Visus Caterpillar variklio reguliatorius, kuriuos naudoja Claas (3126 B, C-6.6, C-9, C-9.3 ir C-13, tiek CDL, tiek J1939), ir MR vienetinio siurblio sistemą.
✔Taip pat variklio sąsają ADM 2 / ADM 3, valdiklius VBM ir XIF bei GPS sekimo sistemą ATP.
✔Su 28–30 cm ilgiu tai trumpas kabelis, patogus naudoti kombaino jungčių vietoje.

SVARBŪS PASTEBĖJIMAI

✕Skirtas Jaltest Link V8.1. Pagal nuorodos numerį JDC529A9 yra tas pats 7 kontaktų Claas kabelis kaip atskiras variantas.
✕Tik 7 kontaktų jungtims; tos pačios mašinos gali turėti ir 8 kontaktų jungtį, kuriai skirtas JDC530A.
✕Abi jungys labai panašios: skaičiuokite kontaktus išoriniame žiede — šis kabelis turi šešis aplink centrinį kontaktą, o JDC530A turi septynis aplink centrinį kontaktą.
✕Xerion pakilimo įtaisas EHC diagnoze turi ribotesnes galimybes nei kiti reguliatoriai.

Naudojimas ir funkcionalumas

Per šią 7 kontaktų jungtį su Jaltest programa pasiekite kombaino arba Xerion blokus. Kokie blokai įmontuoti, labai priklauso nuo serijos ir gamybos metų: MEGA turi kelis, LEXION turi per dvidešimt. Toliau nurodytus blokus apima Jaltest Claas aprašymas.

Reguliatoriai, kuriuos galite pasiekti

  • Centralinis valdiklis ADM 2 ir ADM 3: Sąsaja tarp mašinos valdymo ir variklio.
  • Centralinis valdiklis VBM ir XIF: Atitinkamai kombaino ir Xerion valdikliai.
  • Variklio valdymas MR, vienetinio siurblio sistema: Mercedes pagrindu pagrįstas variklio reguliatorius su vienetinio siurblio sistema.
  • Variklio valdymas ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 ir C-13 (CDL ir J1939): LEXION ir Xerion modelių Caterpillar variklio reguliatoriai.
  • Transmisija EHS, GDM, TCU ir VDC: Važiavimo pavara ir transmisijos valdymas.
  • Grūdų žemimo sistema ACU, SAM (greitavelaitis), RTR (rotorinės sklendės), RSM (skiediklis), GUA (grūdų bako sklendės) ir YMM (derlingumas): Grūdų žemimo proceso reguliatoriai.
  • Išmetamųjų dujų valymas SCR/DEF ir SCR Bluetec: Naujesnių mašinų AdBlue sistemos.
  • Valdymas ATP (GPS sekimas) ir ESM (elektrohydraulinis valdymas): Vairo ir sekimo sistemos.
  • Hidraulika EHC (pakilimo įtaisas) ir HYD (valdymo skydo vožtuvai), elektroninis modulis OPM (rankinės operos valdymas) ir EXT bei apšvietimas WLP: Kiti Xerion ir kombaino blokai.

Ką galite daryti

  • Perskaityti ir ištrinti klaidų kodus: Skaityti reguliatoriaus klaidų atmintį su nustatytos gedimų aprašymais.
  • Peržiūrėti matavimo reikšmes: Momentines reguliatoriaus valdomų jutiklių reikšmes, su galimybe nustatyti signalizacijos ribas.
  • Konsultuoti techninės priežiūros intervalus: Prieinama, be kita ko, Caterpillar variklio reguliatoriams ir SCR Bluetec sistemai.
  • Peržiūrėti diagnostikos perspėjimus: Prieinama, be kita ko, ADM 2 sąsajai ir MR variklio reguliatoriui.
  • Atlikti papildomas operacijas: Prieinama SCR Bluetec išmetamųjų dujų valymo sistemai.

Suderinami voziliai ir naudojimas

Svarbi jungtis, o ne modelis. Šis kabelis tinka bet kuriam Claas kombinuotam kombainui ir Xerion su 7 kontaktų apvaline diagnostikos jungtimi kabinoje. Žemiau nurodytus serijas apima Jaltest AGV; tose pačiose serijose taip pat pasitaiko 8 kontaktų variantas, nes žemės ūkyje niekada nebuvo nustatytas standartizuotas jungties standarta.

Claas:

  • XERION: (1997 – dabar)
  • LEXION serija (kombainas)
  • TUCANO serija (kombainas)
  • TRION serija (kombainas)
  • MEDION serija (kombainas)
  • AVERO serija (kombainas)
  • MEGA serija (kombainas)
  • DOMINATOR serija (kombainai)
💡
Naudinga informacija: Apvali diagnostinė jungtis yra kabinoje ir turi chromuotą metalinį korpusą. Claas šiuose įrenginiuose naudoja du beveik identiškas jungtis, kurios skiriasi tik kontaktų skaičiumi: Septyni kontaktai priklauso šiam kabeliui, aštuoni kontaktai priklauso JDC530A. Prieš užsakymą suskaičiuokite kontaktus savo įrenginio jungtyje.

Pakuotės turinys

  • 1x Jaltest (JDC529A) | Claas 7-kontaktų OBD - 16-kontaktų OBD2 perėjimo kabelis | Žemės ūkio transportas

Techninės specifikacijos

Specifikacija Aprašymas
Gamintoja Jaltest (Cojali)
Nuorodos numeris JDC529A
Tipas Perėjimo kabelis
Paskirtis Claas kombainai ir Xerion su 7-kontaktų apvalia jungtimi
Ilgis 28 - 30 cm
Sąsaja Jaltest Link V8.1
Mašinos pusės jungtis 7-kontaktų OBD (apvali, chromuota metaline; šeši kontaktai ratu aplink vieną centrinį kontaktą)
Sąsajos pusės jungtis 16-kontaktų OBD2
Valdymo vienetai ADM 2 ir ADM 3, VBM ir XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU ir VDC, ACU, SAM, RTR, RSM, GUA ir YMM, SCR/DEF ir SCR Bluetec, ATP ir ESM, EHC, HYD, OPM, EXT ir WLP
Segmentas Žemės ūkio transportas
Jaltest modulis Jaltest AGV (žemės ūkio transportas)
