Jaltest | SKU: JDC539A

Jaltest (JDC539A) | Bobcat 6+6-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Degimo variklis

Name: Jaltest (JDC539A) | Bobcat 6+6-kontaktų OBD - 16-kontaktų OBD2 adapterio kabelis | Degimo variklis
Brand: Jaltest
SKU: JDC539A
Price: 279.95 EUR
Availability: InStock

€279,95 su PVM

€231,36 be PVM

Garantija tiesiogiai per AsTools

Mes patys tvarkome garantinius atvejus greitai ir be gamintojo tarpininkavimo. Turėdami savo atsarginių dalių atsargą ir techninę kompetenciją, paprastai galime jums padėti iš karto. Tik išimtiniais atvejais produktą persiųsime tiekėjui.

2 metų garantija visiems produktams

Visi mūsų produktai suteikiami su 2 metų gamintojo garantija. Taip jūs esate apsaugoti ilgalaikės kokybės ir aptarnavimo atžvilgiu.

Paprasta grąžinimo procedūra

Grąžinimą galite lengvai užsakyti per savo paskyrą. Grąžinimo etiketę nusielsime jums el. paštu. Grąžinimo kaštai nuosavybė jūsų.

Profesionali kliento aptarnavimo komanda

Mūsų specialistai pasiruošę greitai ir profesionaliai padėti tiek internetu, tiek mūsų fizinėje parduotuvėje. Turite klausimų? Drąsiai susisiekite su mumis!

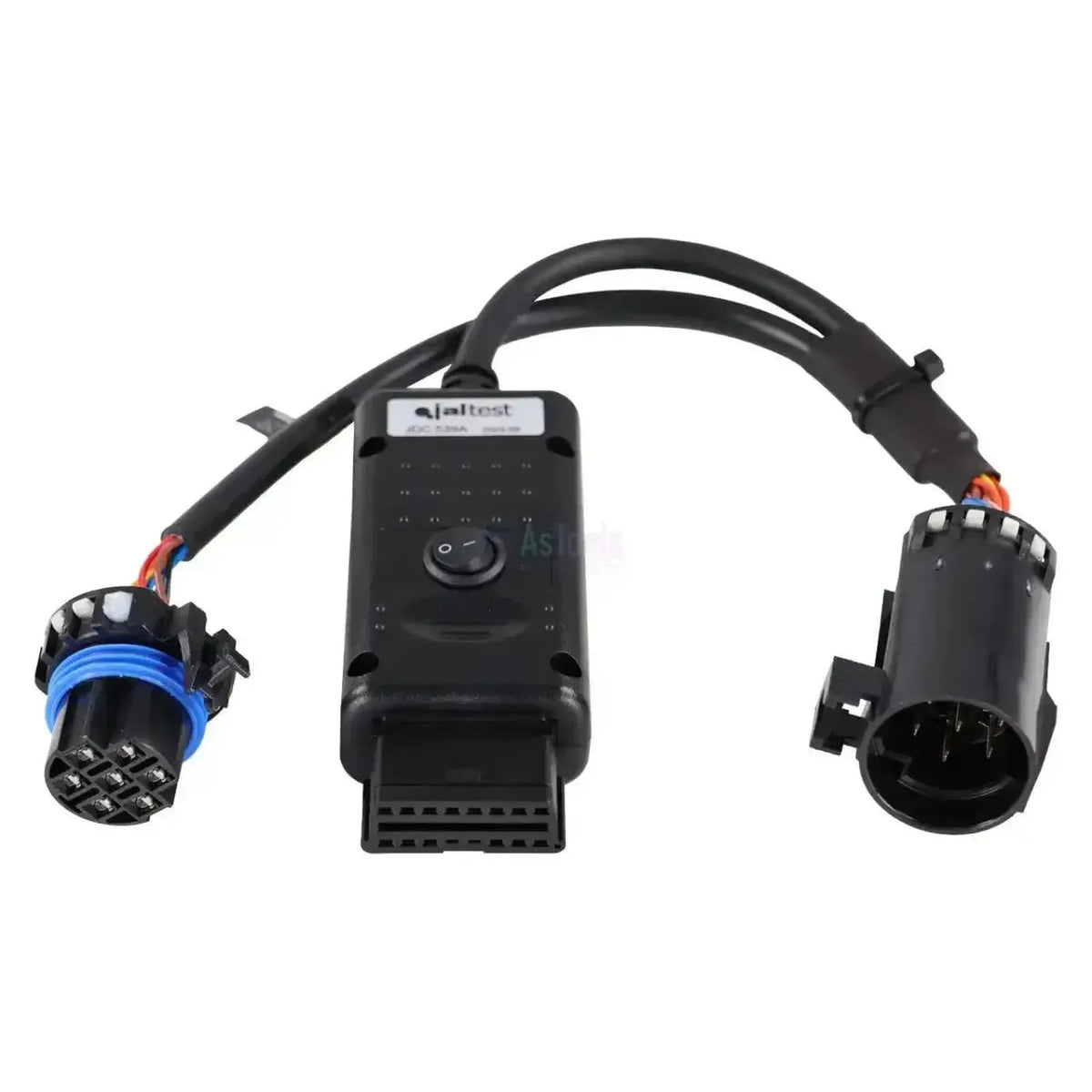

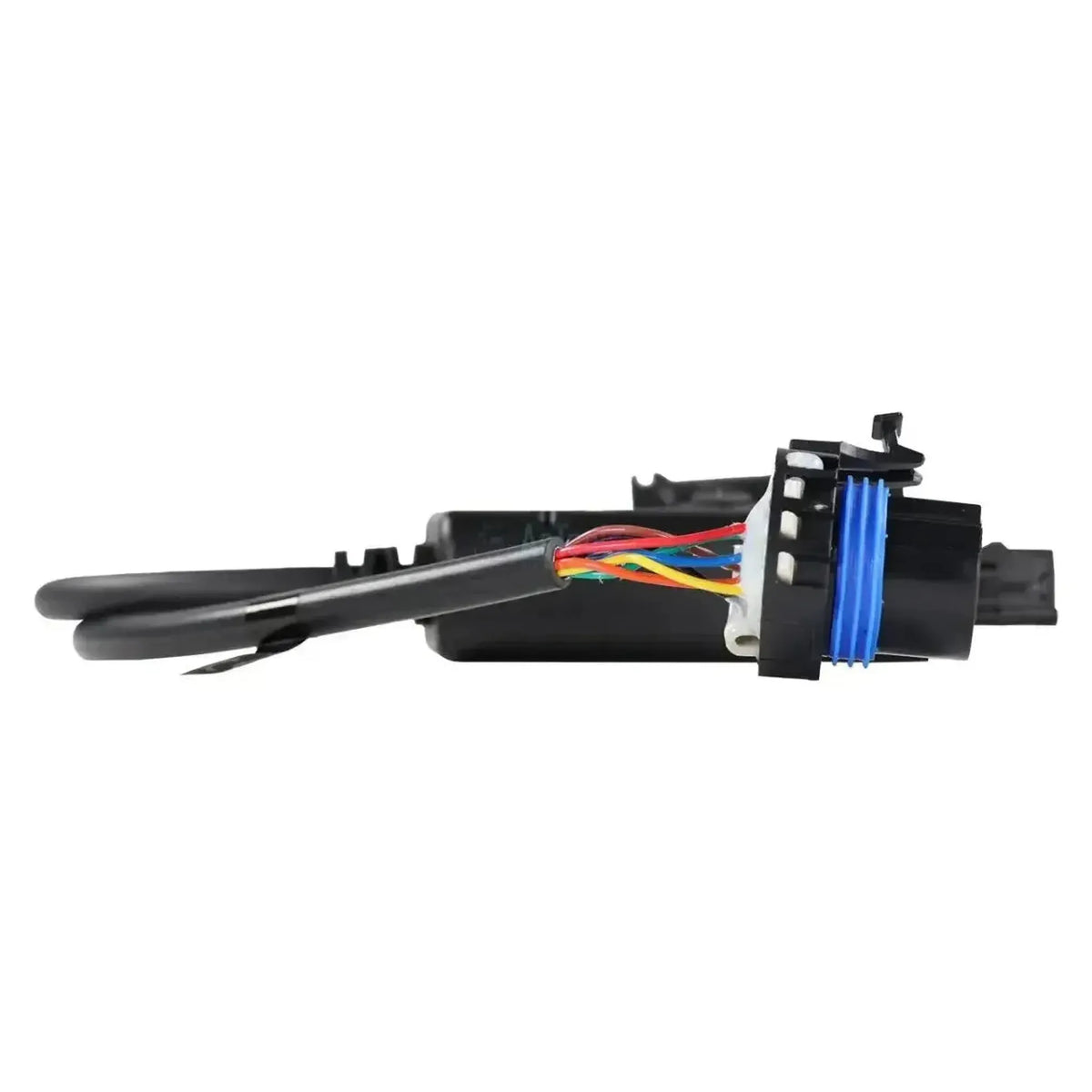

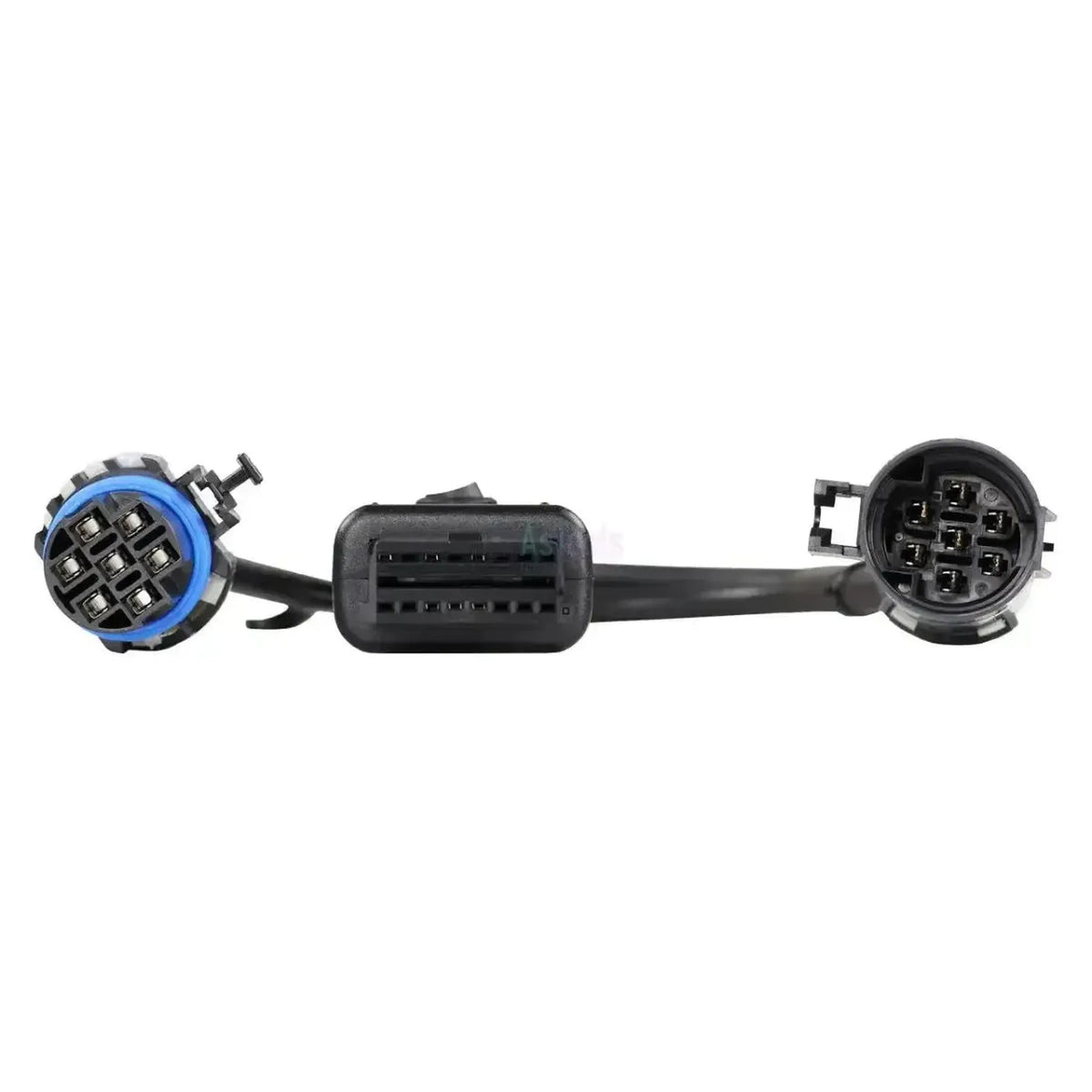

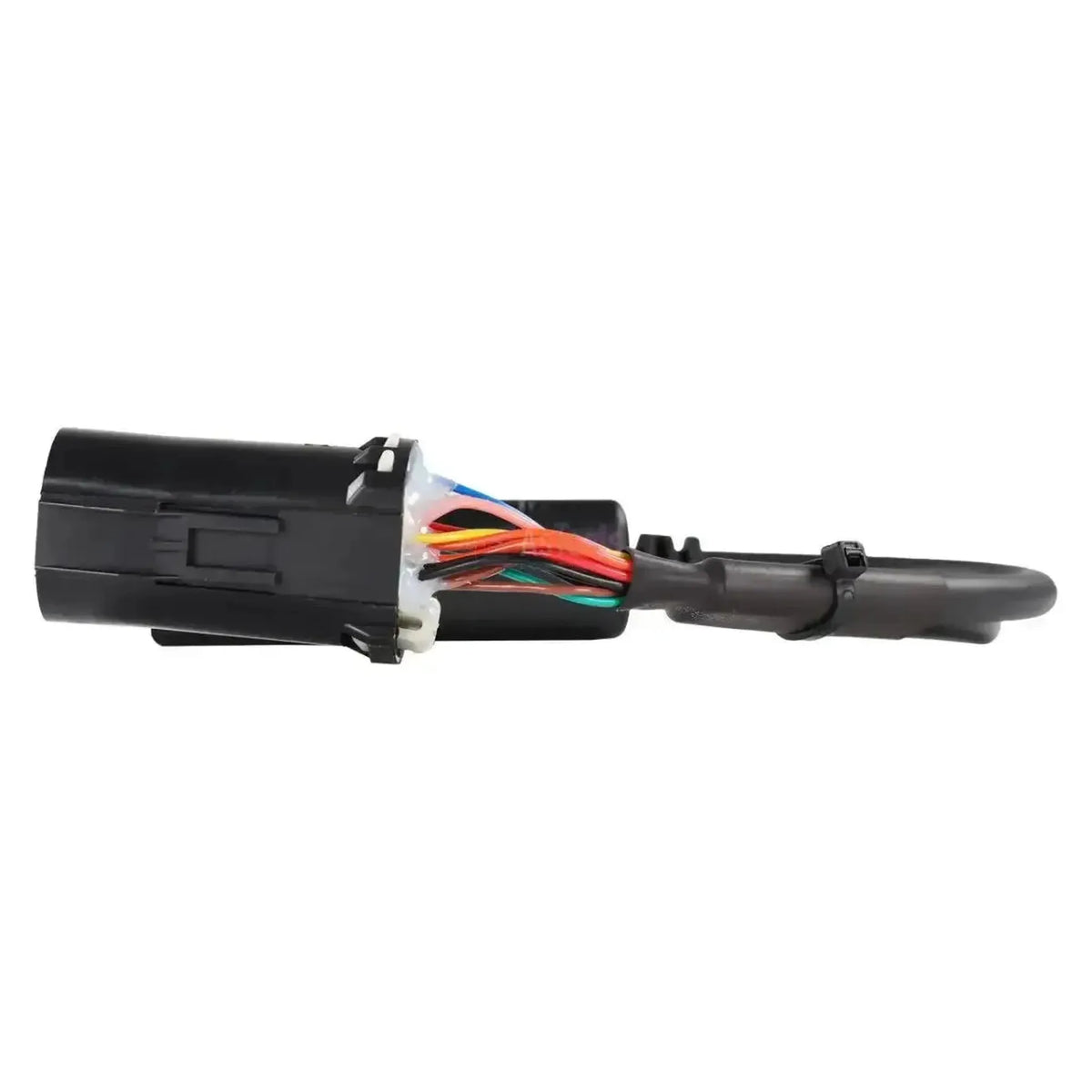

Jaltest JDC539A kompaktinius Bobcat įrenginius sujungia su jūsų Jaltest įranga ir mašinos pusėje išsidvejoja į du apvalius kištukelius. Pirmoje atšakoje yra kontaktinės lizdos už išsiskiriančio mėlyno sandarinimo žiedo; antroje atšakoje yra priešingybė – kontaktai sklandžioje juodoje apvalkale. Sąsajos pusėje kabelis baigiasi 16-kontaktų OBD2 jungtimi ir jo ilgis – 38,5–41,5 cm.

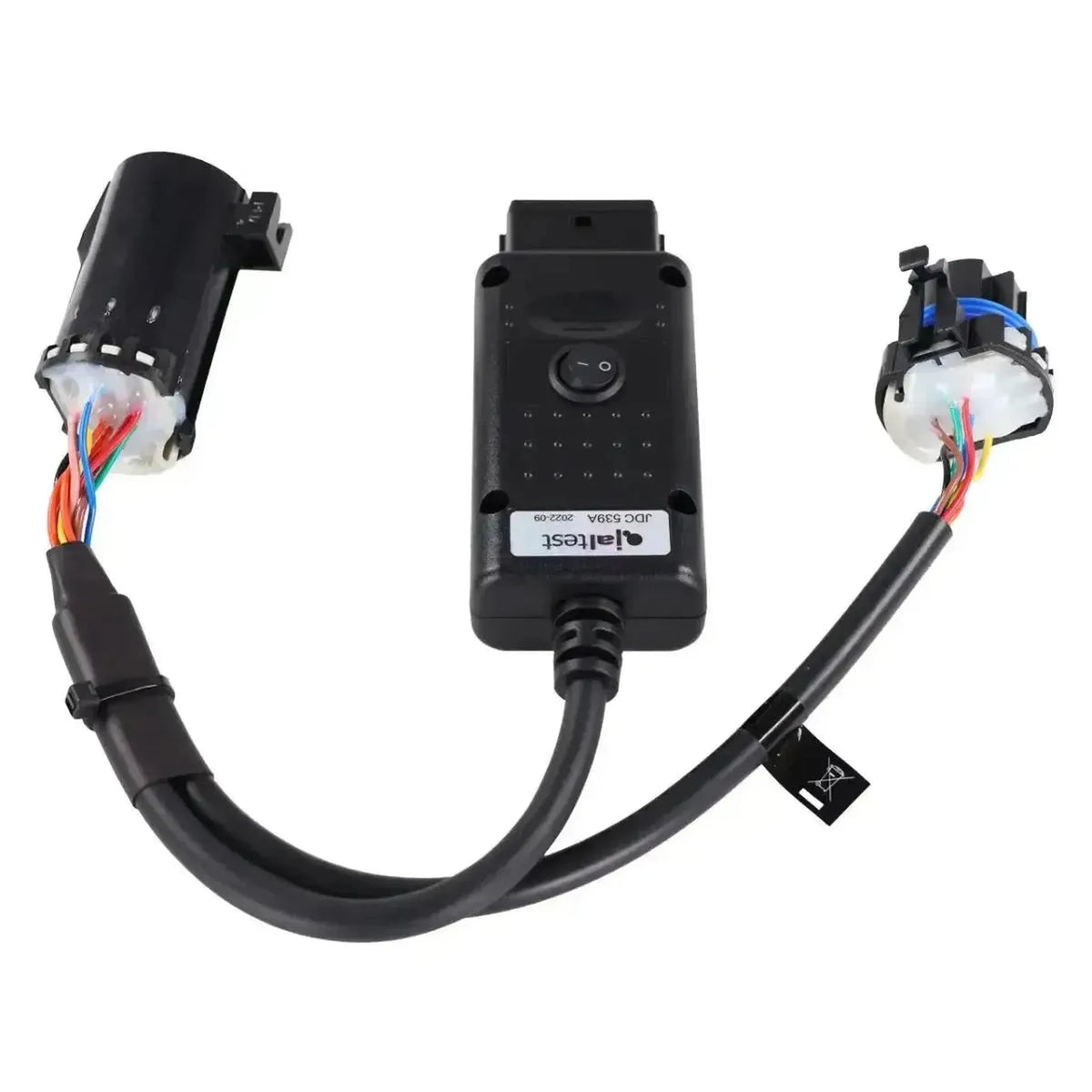

Viduryje yra juodas tarpinis blokėlis su jungikliu dviejuose padėtyse, pažymėtuose O ir I. Po to Jaltest programinė įranga pasiekia mašinos kompiuterį GATEWAY, elektronines modulės ACS ir SJC, variklį DRIVE, hidraulikos valdymą AUX, variklio reguliatorius DL02 ir DM02 ir E-CDIS Kubota, išmetamųjų dujų valymo reguliatorių DCU bei prietaisų skydelį LHP. Pastarąjame ribojamasi matavimų ir ECU duomenimis; klaidų kodai neįtraukti. Kabelis priklauso Jaltest OHW.

PRANAŠUMAI

✔Du apvalūs kištukliai viename kablelyje: mašinos sistemos ir variklio reguliavimas abu pasiekiami.

✔Pasiekia šoninio krautuvo mašinos kompiuterį GATEWAY, variklį DRIVE ir hidraulikos valdymą AUX.

✔Veikia ir su DL02 ir DM02 variklio reguliatoriais, ir su E-CDIS Kubota, kur taip pat galimos papildomos procedūros.

✔Be gamybos metų apribojimo: kompaktiems įrenginiams niekada nebuvo privalomos standartizuotos diagnostikos jungtys, todėl šis sprendimas tinka ir naujesniam „Bobcat".

DĖMESIO TAŠKAI

✕Prietaisų skydelis LHP neparodo klaidų kodų; ribojamasi matavimais ir ECU duomenimis.

✕DCU išmetamųjų dujų valymas yra tik mašinose, kurios juo aprūpintos, pavyzdžiui, minigreaferių.

✕Tarpinis blokėlis turi dviejų padėčių jungiklį; jei ryšys nusistovi, jį perjunkite.

✕Tik dvigubai 6+6-kontaktų „Bobcat" jungčiai; kiti mašinų gamintojai turi savus kištukelius.

Programos ir funkcionalumas

Naudodami dvigubą jungtį, Jaltest programine įranga pasiekisite tiek mašinos sistemas, tiek variklio reguliavimą. Kurie įrenginiai prieinami, priklauso nuo serijos ir versijos. Toliau pateiktas sąrašas yra iš „Bobcat" aprėpties, ir kiekviename įrenginyje nurodytos galimos funkcijos.

Valdymo moduliai, kuriuos galite pasiekti

GATEWAY, centrinis mašinos kompiuteris: šoninio krautuvo pagrindinė valdymo sritis.
ACS ir SJC, elektroniniai moduliai: valdymo ir džoystiko reguliavimas.
DRIVE, varinis: važiavimo variklio valdymo modulis.
AUX, papildoma hidraulika: papildomos hidraulikos sistemos reguliavimas priedams.
DL02 (CAN) ir DM02 (CAN), variklio valdymo moduliai: pačios "Bobcat" variklio reguliavimas.
E-CDIS Kubota, elektroninis dyzelio reguliavimas su bendracanale injekcija: "Kubota" variklių reguliavimas su papildomomis procedūromis.
DCU, išmetamųjų dujų valymas: po-paruošos sistemos reguliavimas mašinose, kurios juo aprūpintos.
LHP, prietaisų skydelis: skydelis, iš kurio nuskaityti matavimus ir ECU duomenis.

Ką galite daryti

Nuskaityti ir ištrinti klaidų kodais: valymo modulio gedimo atmintį su aprašu.
Peržiūrėti matavimų reikšmes: realios jungtos sensorių vertės skaičiais ir grafike.
Pasitikrinti priežiūrą: mašinos techninės priežiūros intervalus ir atliktus darbus su ataskaita.
Atlikti papildomas procedūras: papildomi procesai pagal valdymo modulį. Šiose mašinose galima naudoti E-CDIS Kubota.

Suderinami transporto priemonės ir programos

Sprendžiamasis faktorius – kištuklis, ne modelis. Šis kabelis tinka bet kuriam kompaktiam "Bobcat" su dviguba 6+6-kontaktų jungtimi, atpažįstama pagal mėlyną sandarinimo žiedą vienoje pusėje. Kompaktiems įrenginiams niekada nebuvo keliami OBD reikalavimai, todėl gamybos metai čia yra nereikšmingi; prieš užsakymą patikrinkite jungtį prie pačios mašinos. Toliau nurodytos serijos yra „Bobcat" aprėptyje.

Bobcat:

S500 serija (šoninis krautuvas)
S600 serija (šoninis krautuvas)
S700 serija (šoninis krautuvas)
T500 serija (gąsčiuotas šoninis krautuvas)
T600 serija (gąsčiuotas šoninis krautuvas)
T700 serija (gąsčiuotas šoninis krautuvas)
E50 serija (minigreaferis)
E85 serija (minigreaferis)

💡

Svarbu žinoti: Du apvalūs lizdai mašinoje yra šalia vienas kito, o tikslus jų išdėstymas skiriasi priklausomai nuo modelio. Tarpiniame jungtuve yra dviejų padėčių jungiklis; jei valdymo blokas neveikia, jį perkelkite. Prieš užsakydami patikrinkite pačioje mašinoje, kokios jungtys yra prieinamos.

Pakuotės turinys

1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 adapteris | Vidaus degimo variklis

Techninės charakteristikos

Specifikacija	Aprašymas
Gamintoja	Jaltest (Cojali)
Nuorodos numeris	JDC539A
Tipas	Adapteris
Taikymas	Bobcat šlyties krovinės autoderėliai, vikšriniai šlyties krovinės autoderėliai ir mini buldozeriai
Ilgis	38,5 iki 41,5 cm
Sąsaja	Jaltest Link V8.1 ir V9
Prijungimas mašinos pusėje	6+6-pins OBD (du apvalūs lizdai: vienas su skylutėmis ir mėlyna sandarinimo žiede, vienas su kontaktais)
Prijungimas sąsajos pusėje	16-pins OBD2
Valdymo blokai	GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU ir LHP
Segmentas	Vidaus degimo variklis
Jaltest modulis	Jaltest OHW (statybos ir žemės ūkio mašinos)
