Jaltest krovininio automobilio diagnostikos įranga

Kas yra dėžėje

Koferas yra su aparatine įranga, kuria užmegzate ryšį, ir programinės įrangos teise, kuri atrakina Truck modulį. Aparatinė įranga yra tokia pati kaip atskiras rinkinys 70001052; skirtumas tarp diagnostikos aparatų yra programinės įrangos modulyje, o ne kofere. Žemiau nurodyta, kas yra kiekviena dalis ir koks nuorodos numeris jai priskirtas.

Aparatinė įranga

• Jaltest Link V9 (70001015): Diagnostikos sąsaja, kurią prijungiate prie sunkvežimio diagnostikos lizdo, su 26-poliu DB26 kabelio ir USB-C kompiuteriui.
• Multipin rinkinys (70002001): Dvidešimt multipiniu JTP01–JTP10, kiekvienas dvejose spalvose, sujungimo kabelis JTP101 ir dvi maitinimo jungtys – JDC10AM2 su baterijų gnybtemis ir JDC20AM2 cigarečių žiebtuvėliui. Su jais tiesiogiai prisikabinate lizdui, kuriam nėra savos diagnostikos jungtis.
• OBD kabelis, 16-polinis (JDC213.9): Standartinis kabelis įprastam diagnostikos lizdui.
• USB-C kabelis (JDC107.9B): Ryšys tarp Link ir jūsų kompiuterio.
• 100 cm ilgio šaltinis (JDC100): Su 26-polio DB26 kištuku – plačia jungtimi pačiame Link. Naudinga, kai lizdas giliai po prietaisų panele arba uždengtoje kabinos vietoje.
• Koferas (70003015): Kompaktiška versija, 505 x 381 x 146 mm.

Programinė įranga

• Programinė įranga (293100): Vienkartinė licencija, kuri atrakina Modular Truck modulį. Naudojant Modular, pirmieji naudojimo metai jau yra įtraukti, todėl nereikalinga atskira programinės įrangos licencija.
• Jaltest GRP: Cojali dirbtuvės programinė įranga skirta klientams, transporto priemonėms ir ataskaitoms, su Basic, Synchro ir Enterprise versijomis; šios versijos gali būti suaktyvinti nemokamai.

Nešiojamasis kompiuteris ir sunkvežimio jungtys čia neįtraukti. Žr. Jungtys ir kompiuteris toliau šiame puslapyje.

Kuriems sunkvežimiams ir sistemoms

Jaltest Modular Truck apima sunkvežimius ir traktoriaus. Markė sąraše reiškia, kad yra aprėpimas, o ne kad kiekvienas modelis ir gamybos metai visiškai palaikomi. Padalijimas pagal žemynus reiškia šalį, iš kurios kilusi markė, o ne jos dabartinį savininką.

Sunkvežimių markės aprėptyje

Žinomos markės iš sunkvežimių apimtos Jaltest Modular Truck: DAF, Iveco, MAN, Mercedes-Benz, Renault Trucks, Scania ir Volvo.

Visi 70 sunkvežimių markių, suskirstyti pagal pasaulio dalį:

Europinė apima Jungtinę Karalystę, Turkiją, Rusiją ir Belarusą; Ford įtrauktas kaip sunkvežimių gamintoja iš Turkijos, o Volvo USA — pagal markės kilmę. Kinų kategorija atskirai nuo Azijinės, kurioje yra Japonija, Pietų Korėja ir Indija.

Sunkvežimio sistemos

• Variklio valdymas: Elektroninis variklio reguliavimas — nuo senesnių EDC variantų su eilutės įpurškimo siurbliu iki „commonrail" kartų, įskaitant greitojo reguliavimą, kuris suderina variklį, stabdžius ir transmisiją.
• Išmetamųjų dujų valymas: Pelenų filtras, SCR ir AdBlue reguliavimas, bei blokas, valdantis išmetamųjų dujų valymą.
• Centrinė transporto priemonės valdymo blokas: Kompiuteris, valdantis transporto priemonės tinklą — „Volvo" VECU, „MAN TG" serijoje FFR, „DAF CF" VIC ir „Iveco Stralis" kažike BC.
• Pavarų dėžė ir sankabos: Automatizuotos dėžės AS Tronic, I-Shift, Opticruise, Eurotronic 2 ir Ecomat 2, su perjungimo ir sankabos valdymu bei sankabos įsijungimo tašku.
• Stabdžiai ir retarderis: Wabco ir Knorr-Bremse antiblock ir stabdžio reguliavimo sistemos ABS ir EBS, taip pat pagalbinis stabdymo reguliavimas, įskaitant ZF Intarder.
• Pneumatinė suspensija (ECAS): Elektroniškai reguliuojama pneumatinė suspensija pagal ašies konfigūraciją, su aukščio jutikliais ir galinės ašies valdymu.
• Kabina ir karesorius: Prietaisų panelė ir ekranas, karesorijus, suprastruktūra ir apšvietimo moduliai, oro pagalvė, klimato kontrolė ir židinimo blokatorius.
• Tachografas ir telematika: Tachografo modulis ir transporto priemonės duomenų registracija.

Komponentui keičiant, o ne sunkvežimiui

Jei ta pati sistema sumontuota skirtingų gamintojų sunkvežimiuose, pasiekite ją per komponentą, o ne per transporto priemonę. Tai naudinga stabdžio reguliavimui iš Wabco ar Knorr-Bremse arba ZF pavarų dėžei, kurie stovi daugelio markių šasiose.

Ką su juo galite daryti

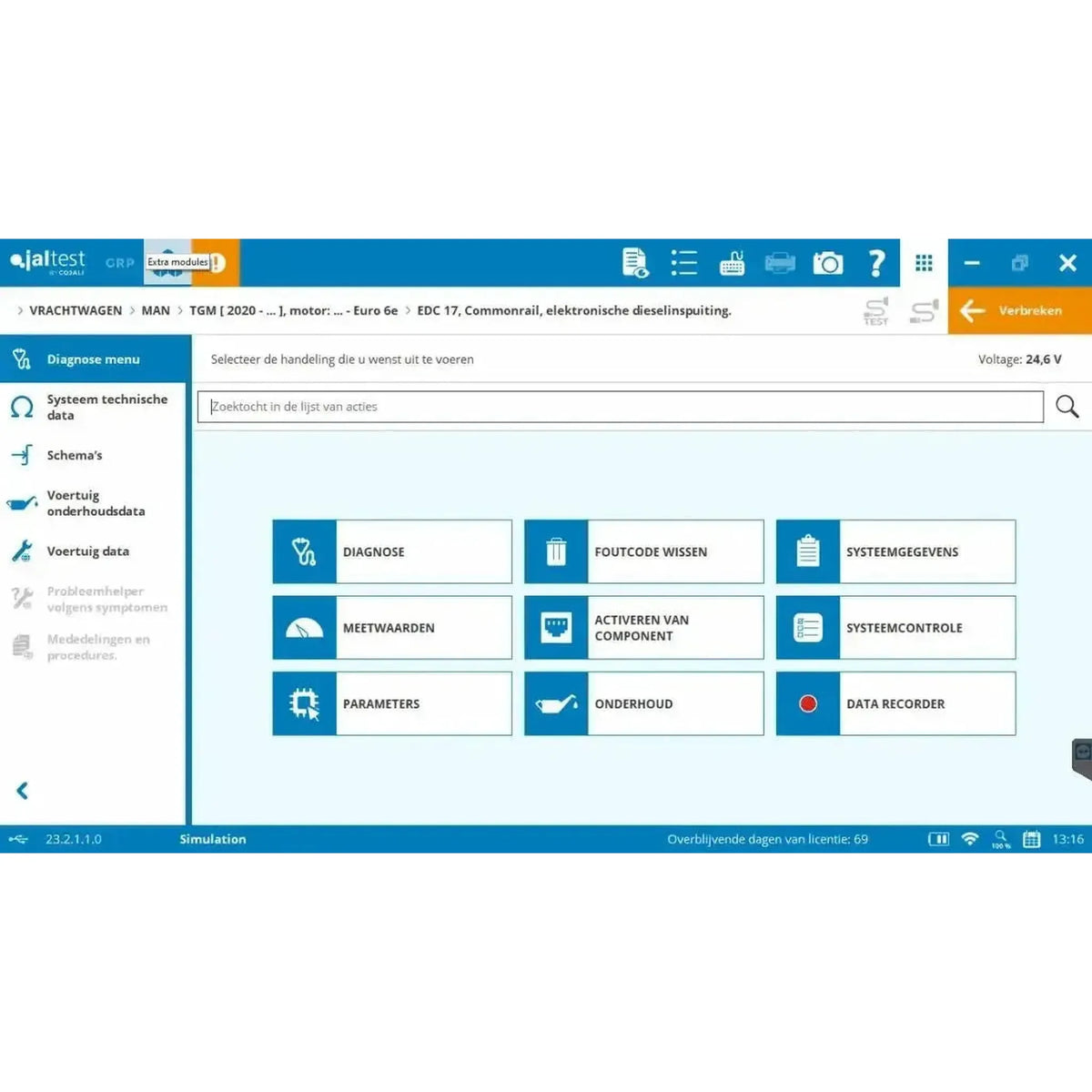

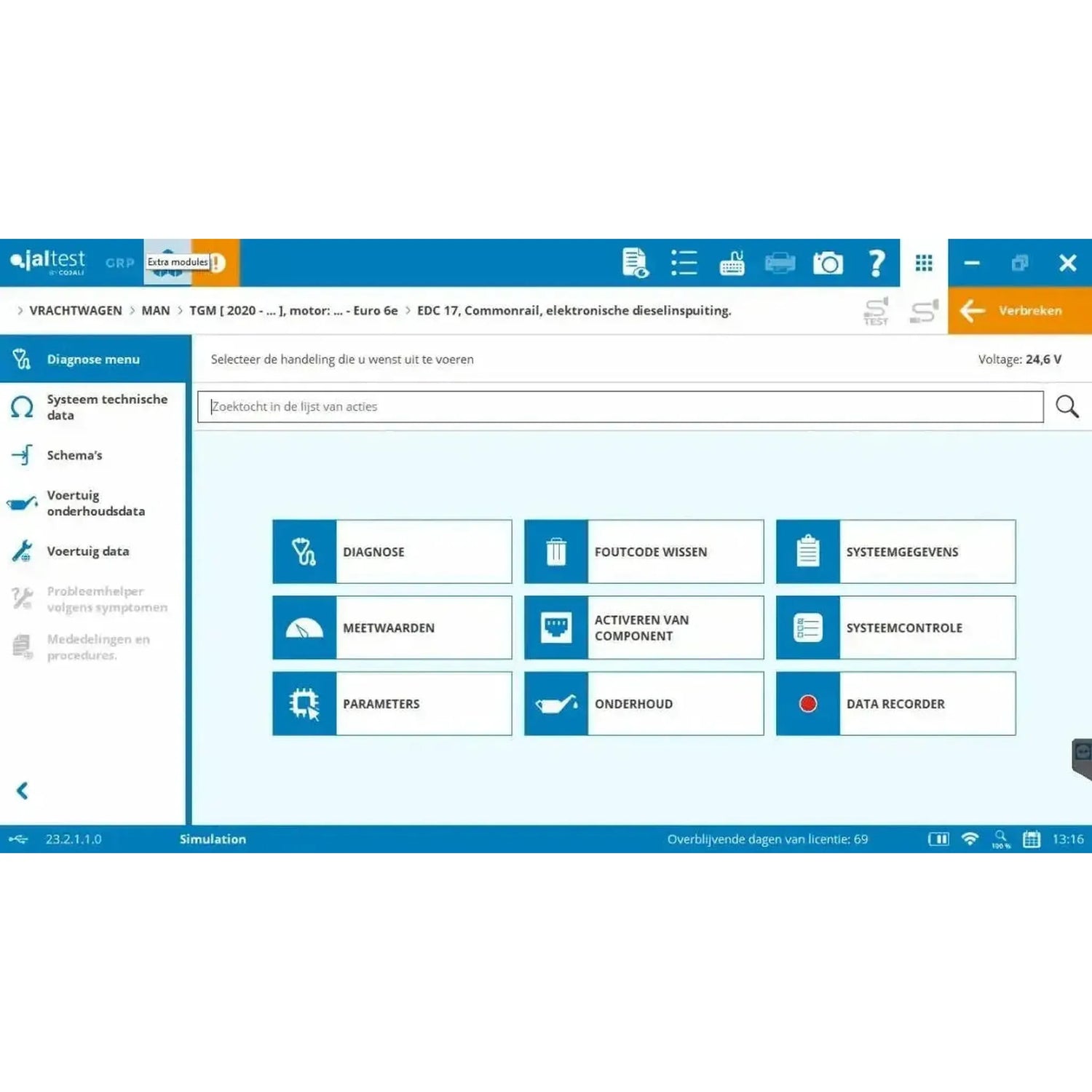

Naudodami sunkvežimio modulį, nuskaitote sunkvežimio valdymo bloką, stebite matavimo reikšmes ir valdote komponentes. Be to, atliekate darbą, reikalingą programinei įrangai: pelenų filtro regeneravimą, purkštukų koderavimą, kalibraciją ir priežiūros skaitiklių nustatymą.

Diagnostika

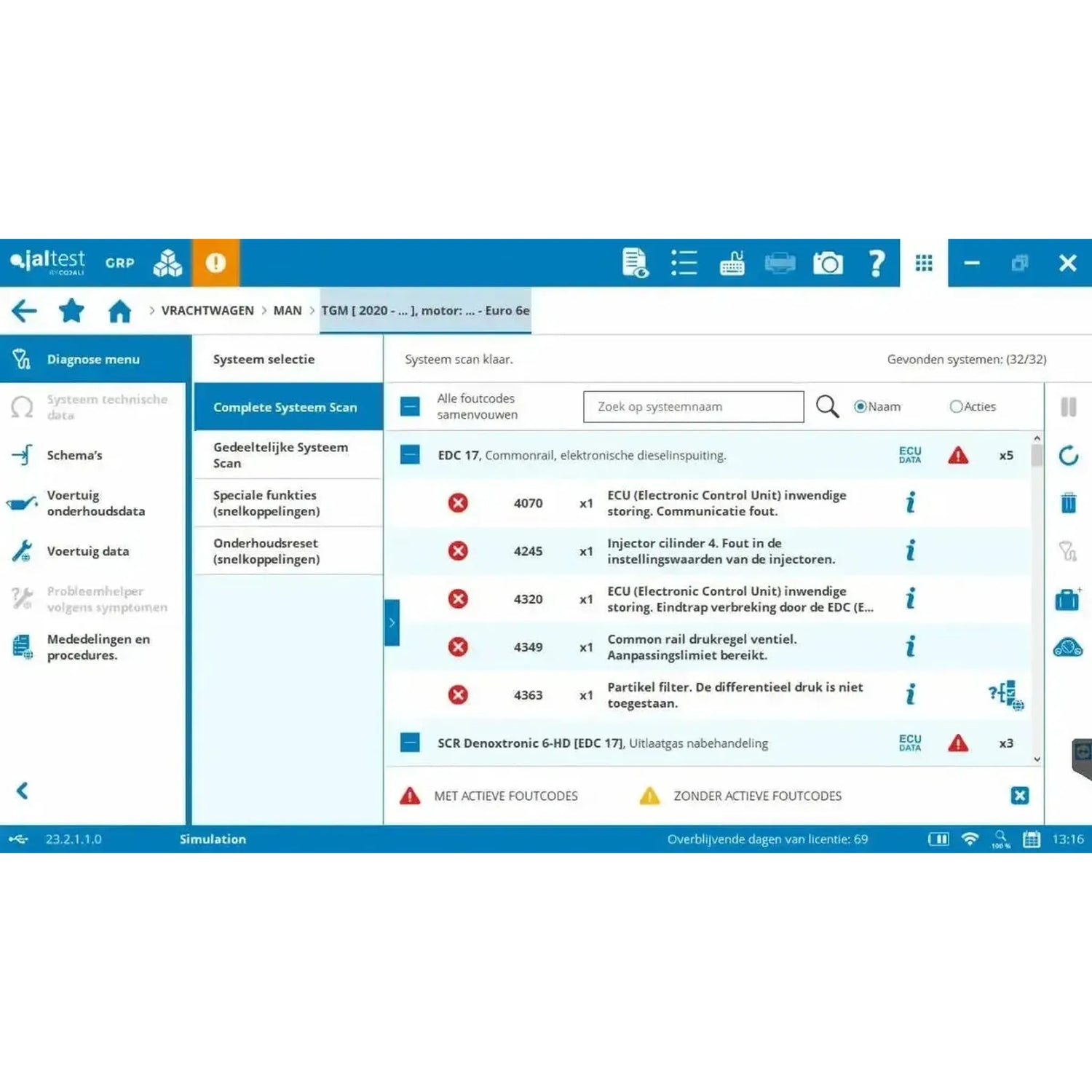

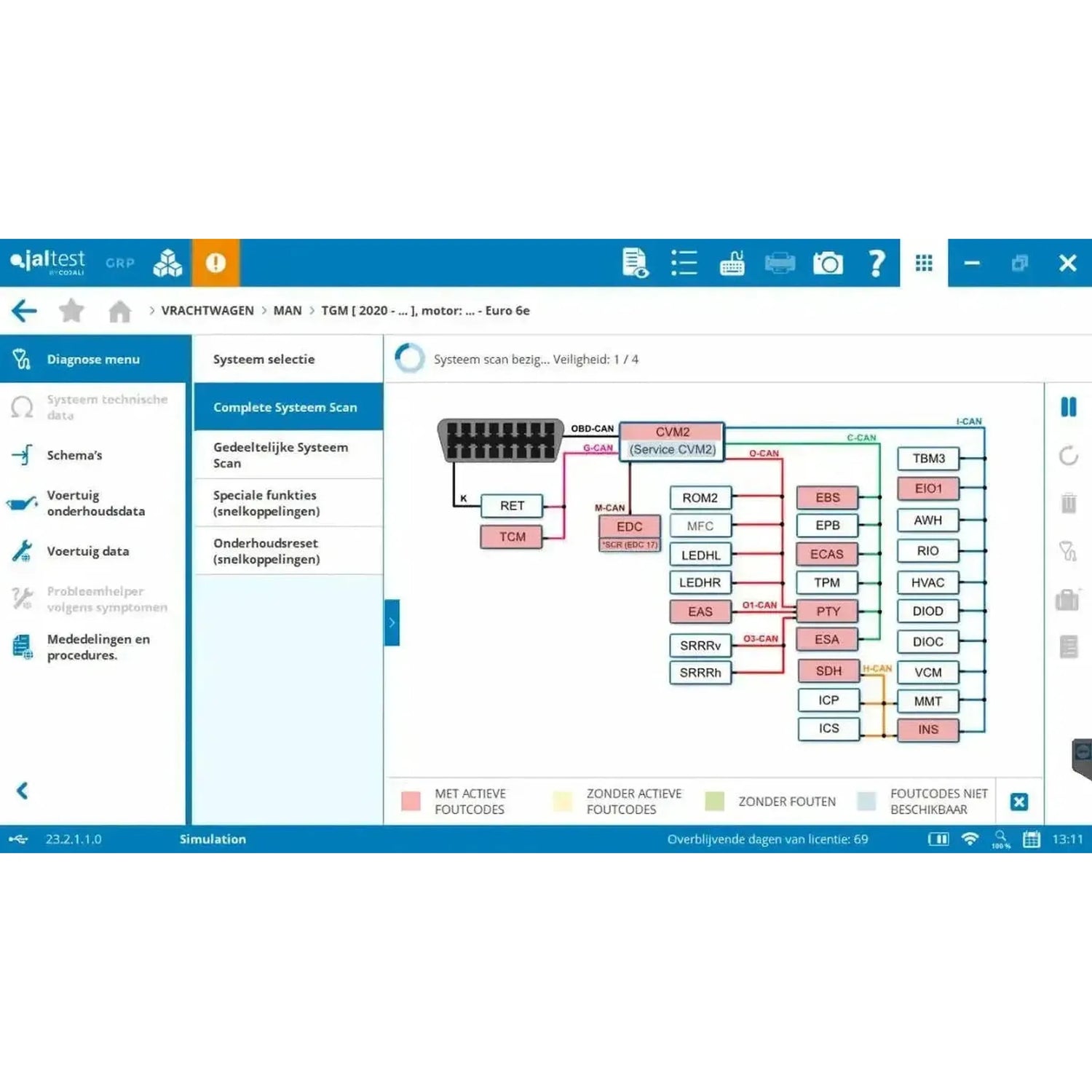

• Klaidų kodų skaitymas ir šalinimas: Aktyvūs, neaktyvūs ir sporadiniai kodai su jų aprašymais, bei jų šalinimas po remonto.
• Matavimo reikšmės: Prijungtų jutiklių reikšmės ekrane — skaičiais ir grafike.
• Komponentų valdymas: Tikslingas komponentų valdymas, siekiant patikrinti jų veikimą.

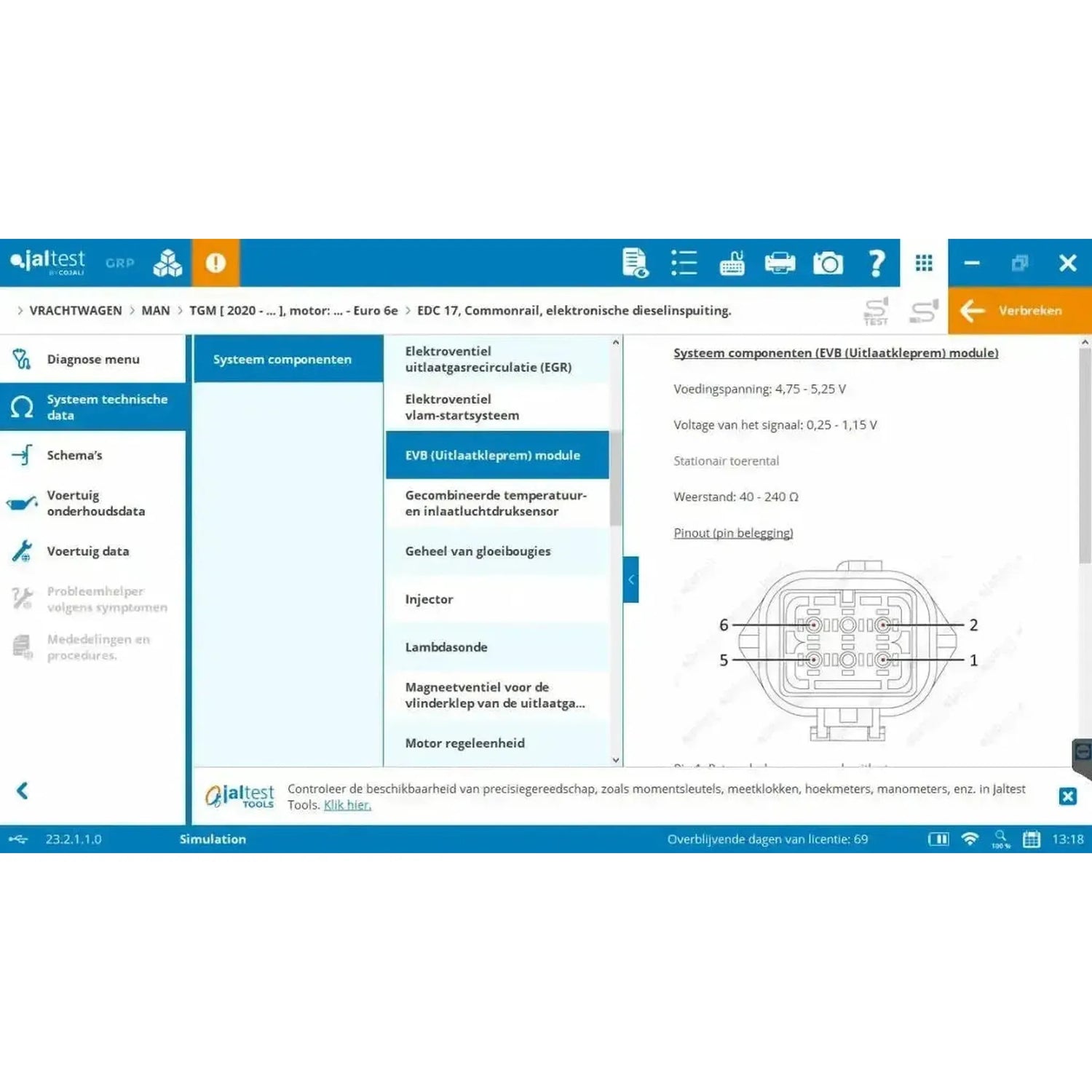

• ECU duomenys: Dalies numeris, programinės įrangos versija, serijos numeris ir pirminio diegimo duomenys.
• Parametrai ir kalibravimai: Valdymo blokų konfigūracija ir sistemų nustatymas.

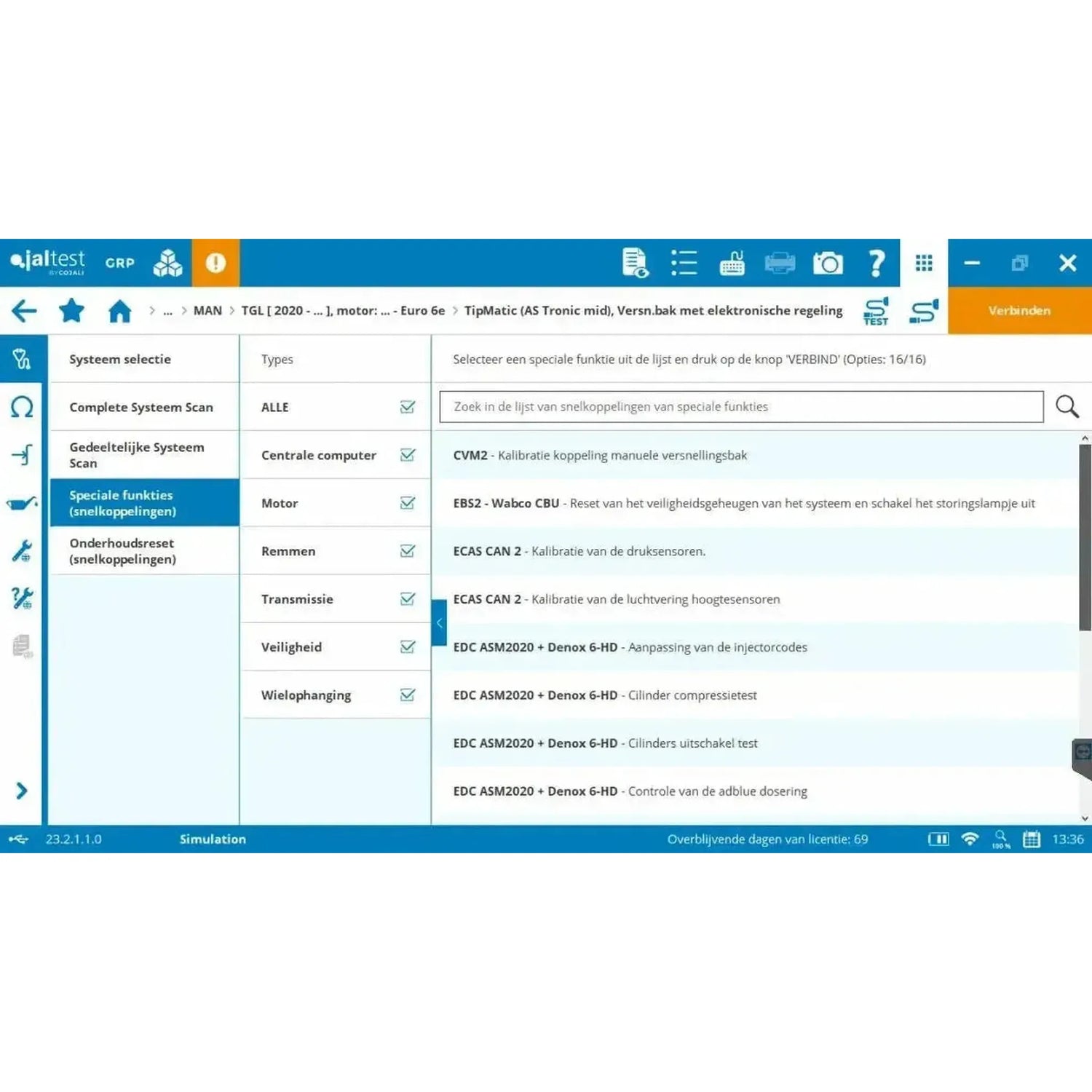

Priežiūra ir kalibracija

• Pelenų filtras (DPF): Priverstinis regeneravimas ir po valymo arba keitimo pelenų ir pelenų vertės nustatymas.
• SCR ir AdBlue: Sistemos nustatymas ir siurblio, šildytuvo bei purkštuko patikra.
• Purkštuko kodavimas: Nauji purkštukai su jų kodu registruojami variklio valdyme.
• Cilindro išjungimo testas: Cilindrai atskirai išjungiami variklio veikimui įvertinti.
• Pavarų dėžės kalibracija: Perjungimo aktuatorių nustatymas ir sankabos įsijungimo taško persimokimas.
• Pneumatinės suspensijos nustatymas: Važiavimo aukščio ir ECAS reguliavimo aukščio jutiklių fiksavimas.
• Stabdžio priežiūra: Stabdžių čebulų valdymas priežiūrai ir dėvėjimosi žinutės nustatymas po naujų stabdžių trinkelių.
• Vairo kampo jutiklis (SAS): Kalibracija po tiesiausio ar susijusių vairo darbu.
• Priežiūros skaitikliai: Nustatymas po techninės apžiūros.

Kabeliai ir kompiuteris

Lagamine yra 16-polės OBD-kabelis su standartine jungtimi, kurią naudoja sunkvežimių gamintojams nuo Euro IV klasės. Senesnės kartos sunkvežimiuose yra savita gamintojo jungtis kabinoje, todėl reikalingas atskiras kabelis. Programinė įranga veikia Windows kompiuteryje.

• Sunkvežimių ir autobusų kabelių komplektas (29362): JDC201A skirtas 8-poliui Volvo lizdui, JDC203A – apvaliam 14-poliui Mercedes-Benz ir MTU, JDC204A – Wabco stabdžių sistemoms, JDC205A – 11-poliui Renault, JDC206A – 30-poliui Iveco, JDC207A – 4-poliui MAN TG serijoje, JDC209A – 16-poliui DAF ir JDC210A – 37-poliui senesniuose MAN modeliuose.
• Iveco su savita jungtimi: JDC221A skirtų ST14D-jungčiai ir JDC222A – ST48-jungčiai.
• Standartinės jungtys: JDC217.9 skirtas žaliam 9-poliui Deutsch 2 tipo kabeliui, kuris tiesiogiai prijungiasi prie Link V9 per DB26-jungę, ir JDC211A – senesniems 6-poliams Deutsch J1708/J1587 magistralės lizdams, konvertuojamiems į 9-polį J1939-kabelį.
• J1939-nugaros linija: JDC216A9 įterptas į nuolatinę duomenų magistralę tose sunkvežimių sistemose, kuriose nėra atskiros diagnostikos jungties; kabelio visos žarnos lieka sujungtos.
• Kompiuteris: Programinė įranga veikia Windows. Cojali siūlo Jaltest kietą nešiojamąjį kompiuterį ir A140 kietą planšetę; abu prieinami mūsų internetinėje parduotuvėje atskirai.

Kuris kabelis reikalingas, priklauso nuo diagnostikos jungties kabinoje, o ne nuo gamintojo ženklo ant grotelių. Prieš užsakydami patikrinkite prie sunkvežimio, kuri jungtis kabinoje yra: suskaičiuokite polių skaičių ir patikrinkite, ar tai standartinė 16-polė OBD-jungtis.

Licenzija ir atnaujinimas

Naudodami Modulinę sistemą, vienu metu perkate programinės įrangos aktyvinimą ir pirmąjį naudojimo metą. Nuo antrųjų metų atnaujinate su atnaujinimo licenzija (29051100), kiekvieną kartą po dvylika mėnesių. Kol veikia licenzija, gausite visas naujas sunkvežimių sistemų programinės įrangos versijas.

• Galiojimo trukmė: Dvylika mėnesių nuo aktyvinimo, įskaičiavus programinės įrangos aktyvinimą.
• Atnaujinimas: Kiekvienais metais su atnaujinimo licenzija (29051100).
• Diegimas: Iki penkių kompiuterių. Jaltest aparatūra visada būtina programinei įrangai paleisti.
• Registracija: Aktyvinimo metu, po kiekvienos naujos programinės įrangos versijos ir toliau kas šeši mėnesiai.
• Modulio papildymas: Vėliau nupirktas modulis atitinka jūsų galiojančią licenziją; mokate procentinę dalį.
• Neatnaujinti: Modulis bus užrakintas, kol nesuaug atnaujinimo licenzija.

Neprivalomi priedai

Be Sunkvežimių modulio yra priedai, kuriuos užsakote atskirai. Jie nereikalingi diagnostikai atlikti, tačiau papildo žinynų, palaikymo ar įrankių funkcionalumą. Žemiau pateikti sunkvežimiai skirti priedai.

• INFO Plus Modulinei sistemai (70605043): Elektrinės schemos ir vadovaujami remonto procesai. Užsakykite tiek, kiek modulinių licenzijų turi jūsų aparatūra.
• Gamintojo modulis (29469): Pasirinkimas pagal sistemos gamintojį, o ne pagal sunkvežimio markę, su atnaujinimo licenzija 29481 ateinančiais metais. Šis modulis nėra parduodamas atskirai ir reikalauja Modulinio sunkvežimių, autobusų arba abiejų komplekto; šioje rinkinyje šis reikalavimas įvykdytas.
• Knorr-Bremse Diagnostika papildinys (71502007): Pati Knorr-Bremse programinė įranga, integruota į Jaltest, skirtą Knorr-Bremse sistemoms sunkvežimiuose ir priekabose, su originalia technine informacija. Atnaujinimas – 71602007; modulis bus užrakintas, kai tik pasibaigs šis atnaujinimas arba modulinė licenzija.
• Jaltest ETM (70001007): Išorinis testeris, kuriuo matuojate EBS moduliatorius ir jutiklius atskirai, taip pat komplektas su matavimo kabeliais (70001008). Veikia tik galiojančia CV arba moduline licenzija ir neparduodamas kaip atskiras produktas.
• Jaltest ATS: Vienerių metų prieiga prie Cojali anglikalbiškos techninės pagalbos linijos. Automatiškai pratęsiama; atsisakyti galima raštu iki trisdešimties dienų prieš galiojimo pabaigą.

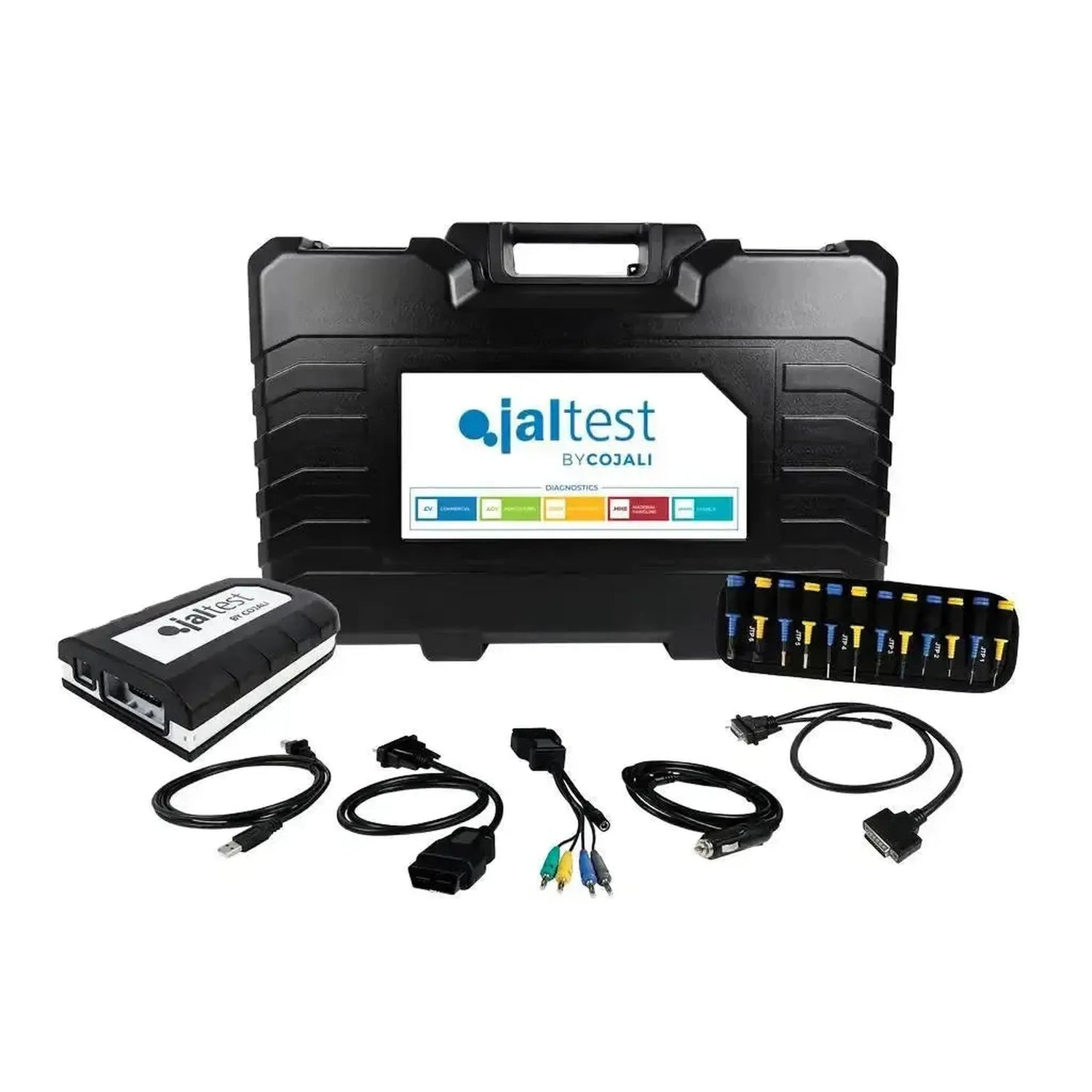

Pakuotės turinys

• 1x Jaltest Link V9 sąsaja (70001015)
• 1x Daugiapinė rinkinys (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polė DB26 – 16-polė OBD2 perėjimo kabelis | Sąsaja
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C perėjimo kabelis | Sąsaja
• 1x Jaltest (JDC100) | Link V9 26-polė DB26 išplėtimo kabelis (100 cm) | Sąsaja
• 1x Jaltest (70003015) | Kompaktinis kietas dėklas
• 1x Jaltest (293100) | Sunkvežimiai (moduliniai) | Programinės įrangos licenzija
