Jaltest Veegmachines diagnostinė įranga

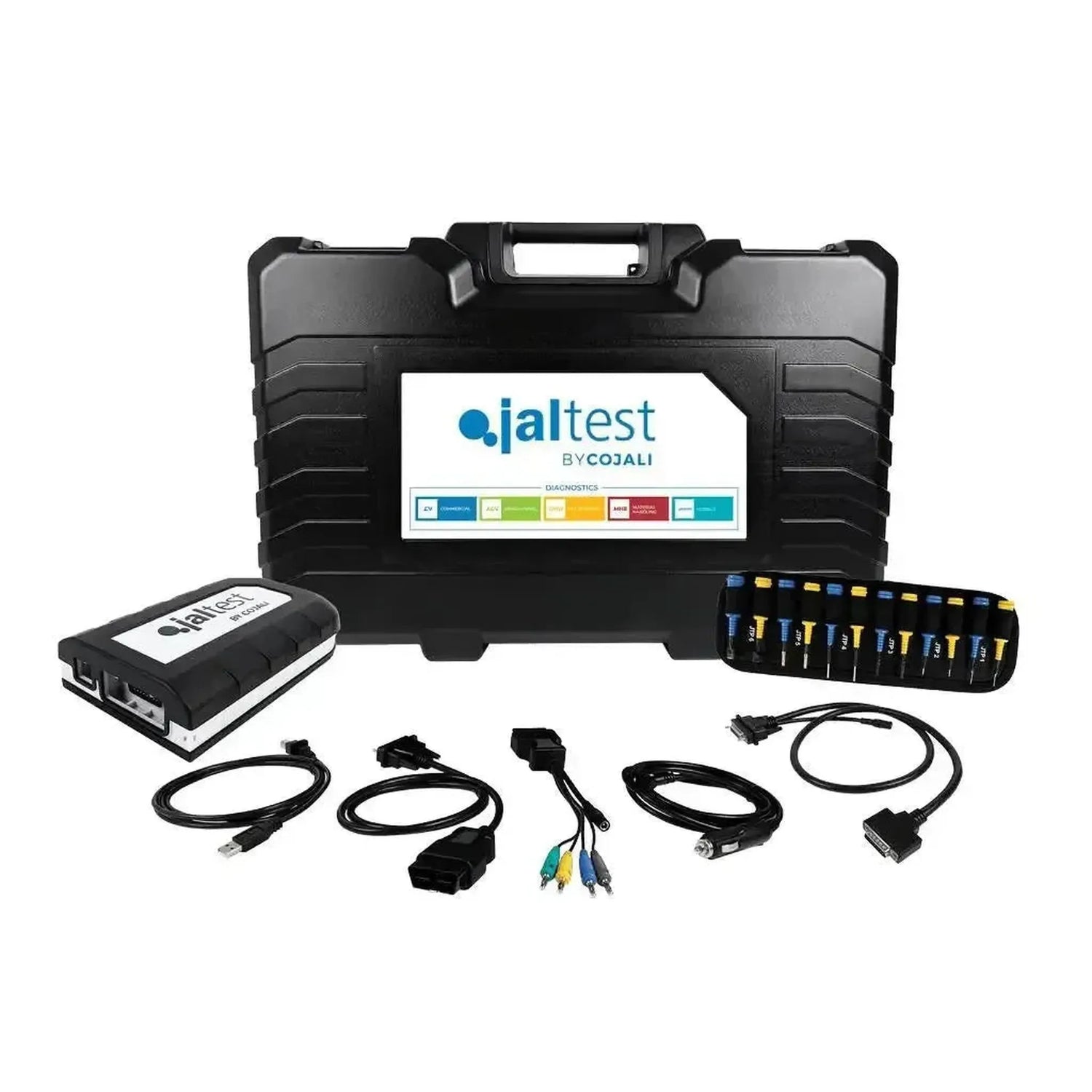

Dėžės turinys

Lagaminas turi aparatūrą, kurią naudojate ryšiui užmegzti, ir programinės įrangos teises, kurios atrakina Multi-Purpose Vehicle modulį. Aparatūra yra tokia pati kaip atskiras rinkinys 70001052; skirtumas tarp diagnostikos įrenginių yra programinės įrangos modulyje, o ne lagamine. Žemiau kiekvienai daliai nurodytas jos aprašymas ir kataloginė numeris.

Aparatūra

• Jaltest Link V9 (70001015): Diagnostikos sąsaja, kurią prijungiate prie transporto priemonės diagnostikos lizdiko, su 26-polių DB26 jungtimi kabeliui ir USB-C nešiojamajam kompiuteriui.
• Multipin rinkinys (70002001): Dvidešimt multipinių JTP01–JTP10, kiekvienas dvejomis spalvomis, kabelis JTP101 ir du maitinimo kabeliai — JDC10AM2 su akumuliatoriaus gnybais ir JDC20AM2 cigarečių žiebtuvėliui. Su jais tiesiogiai prijungiate prie jungties, kuriai nėra specialaus diagnostikos kabelio.
• OBD kabelis, 16-polių (JDC213.9): Standartinis kabelis standartiniam diagnostikos lizdikui.
• USB-C kabelis (JDC107.9B): Ryšys tarp sąsajos ir jūsų nešiojamojo kompiuterio.
• Pailgintuvų kabelis, 100 cm (JDC100): Su 26-polių DB26 kištuku, plačiaja jungtimi pačioje sąsajoje.
• Lagaminas (70003015): Kompaktiška versija, 505 x 381 x 146 mm.

Programinė įranga

• Programinė įranga (29348): Vienkartinis pirkinys, kuris atrakina Multi-Purpose Vehicle modulį.
• Licencijos aktyvinimas, dvylika mėnesių (74001012): Teisė naudoti jį pirmiesiems metams.

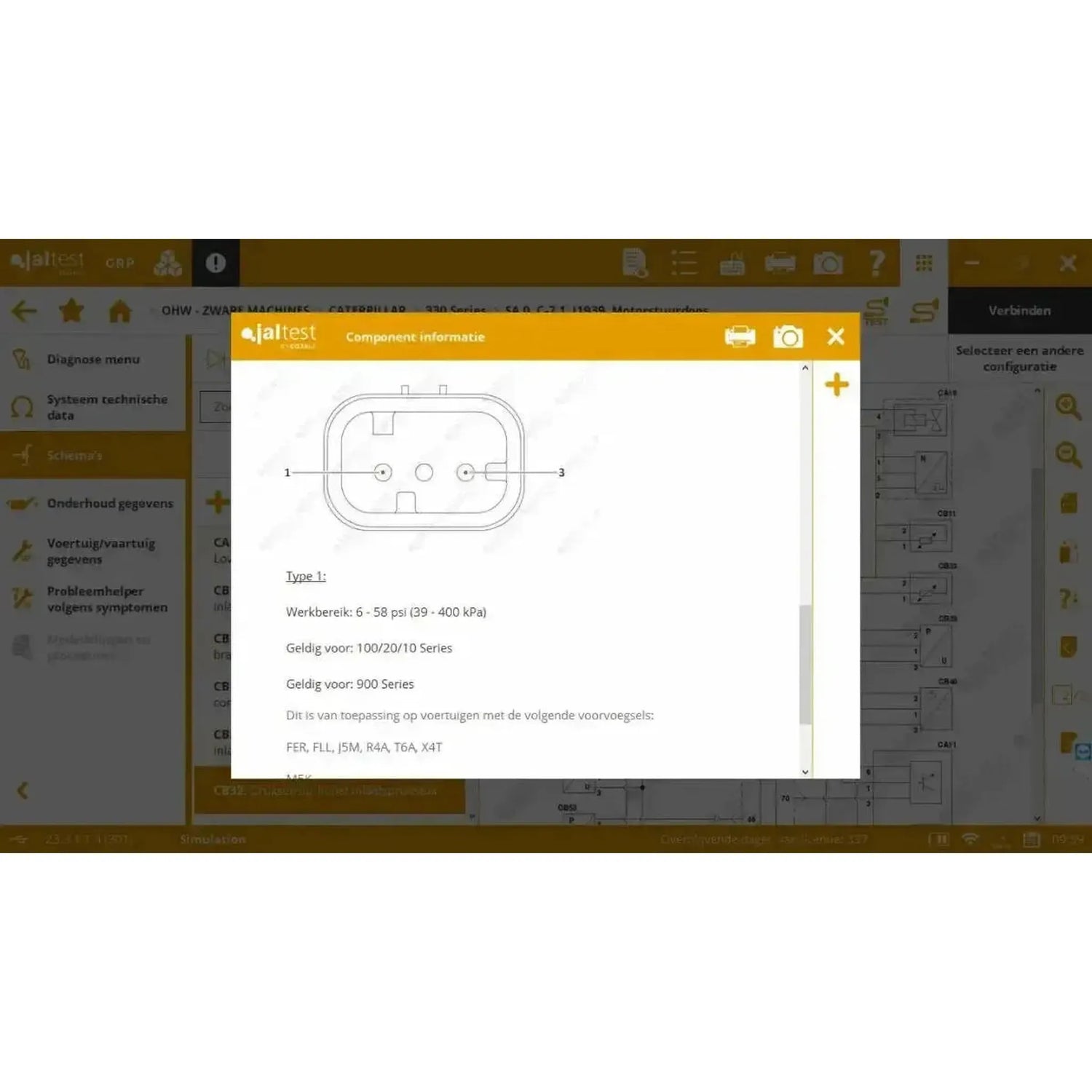

• Techninė informacija: Žinynas prie programinės įrangos. Yra joje ir negalioja atskirai; prieiga teka kartu su licencija.
• Jaltest GRP: Cojali darbo vietos programinė įranga klientams, transporto priemonėms ir ataskaitoms, režimais „Basic", „Synchro" ir „Enterprise"; visos trys gali būti aktyvuotos nemokamai.

Nešiojamasis kompiuteris ir gamintojo specifiniai kabeliai nėra šio rinkinio sudėtyje. Žiūrėkite Kabeliai ir kompiuteris šios puslapio toliau.

Kokioms transporto priemonėms ir sistemoms

Jaltest Multi-Purpose Vehicle apima vieną grupę: daugiafunkčias transporto priemones, nuo gatvės valyklio iki savivaldybės universalaus transporto priemonės. Gamintojo buvimas sąraše reiškia, kad yra aprėptis, o ne kad kiekvienas modelis ir gamybos metai yra visiškai palaikomi. Pasaulio dalies suskirstymas nurodo šalį, iš kurios kilęs ženklas, o ne dabartinis savininkas.

Daugiafunkciniai transporto priemonės

Žinomų gamintojų iš daugiafunkcinio transporto priemonių segmento, kuriuos naudoja Jaltest daugiafunkcinės transporto priemonės diagnostika: Aebi, Boschung, Bucher, Hako, Johnston, Kärcher, Ravo ir Schmidt.

Visų 27 daugiafunkcinio transporto priemonių gamintojų, suskirstytų pagal pasaulio dalis:

Europos regionas apima Jungtinę Karalystę ir Šveicarija. Bobcat nurodytas prie Amerikos gamintojų, nes šis branda kilęs iš Jungtinių Valstijų, neatsižvelgiant į dabartinį savininką. Skyrius Kita apima du gamintojus, kurių kilmė nustatyti nepavyko.

Transporto priemonės sistemos

• Pavara: Variklis, pavarų dėžė ir išmetamųjų dujų valymo sistema su suodžio filtru, SCR ir AdBlue.
• Hidraulika: Siurbliai, proporciniai vožtuvai ir darbo grandinės slėgio bei tūrinio srauto reguliavimai.
• Korpusas ir šlavimo funkcijos: Šepetėlio variklių, siurbimo ventiliatoriaus ir kitų šlavimo funkcijų valdymas.
• Stabdžiai ir šasė: Hidrauliniai ir elektroniniai stabdžių komponentai, suspensija ir vairo mechanizmas.
• Elektronika: Pagrindinė valdymo sistema, elektroniniai moduliai, prietaisų skydelis ir CAN tinklai, juos jungiantys.

Paieška pagal komponentą, o ne pagal transporto priemonę

Šlavimo mašina yra papildoma įranga, sumontuota ant šasio, su komponentais iš skirtingų tiekėjų. Jeigu tą pačią sistemą turi keli gamintojai, ją rasite pagal komponentą, o ne pagal transporto priemonę.

• Varikliai: Mercedes-Benz ir MTU, Iveco, FPT ir Kubota; šiems gamintojams yra atskiri variklio kabeliai daugiafunkcinio transporto priemonės kabelių komplekte.
• Standartinis jungtis: 9 kontaktų žalia Deutsch tipo 2 jungtis, standartinis įėjimas daugeliui atskirų variklio ir korpuso valdiklių.
• Transmisijos: Hidrostatinės, greičio pasikeitimo ir begalinės variacijos sistemos su reguliavimu po remonto ar komponento pakeitimo.
• Hidrauliniai komponentai: Proporciniai vožtuvai, siurbliai ir slėgio, kampo bei ilgio sensoriai ant korpuso.
• Išmetamųjų dujų valymas: Suodžio filtras, SCR ir AdBlue su siurbliu, inžektoriumi ir šildymu kaip atskiri komponentai.

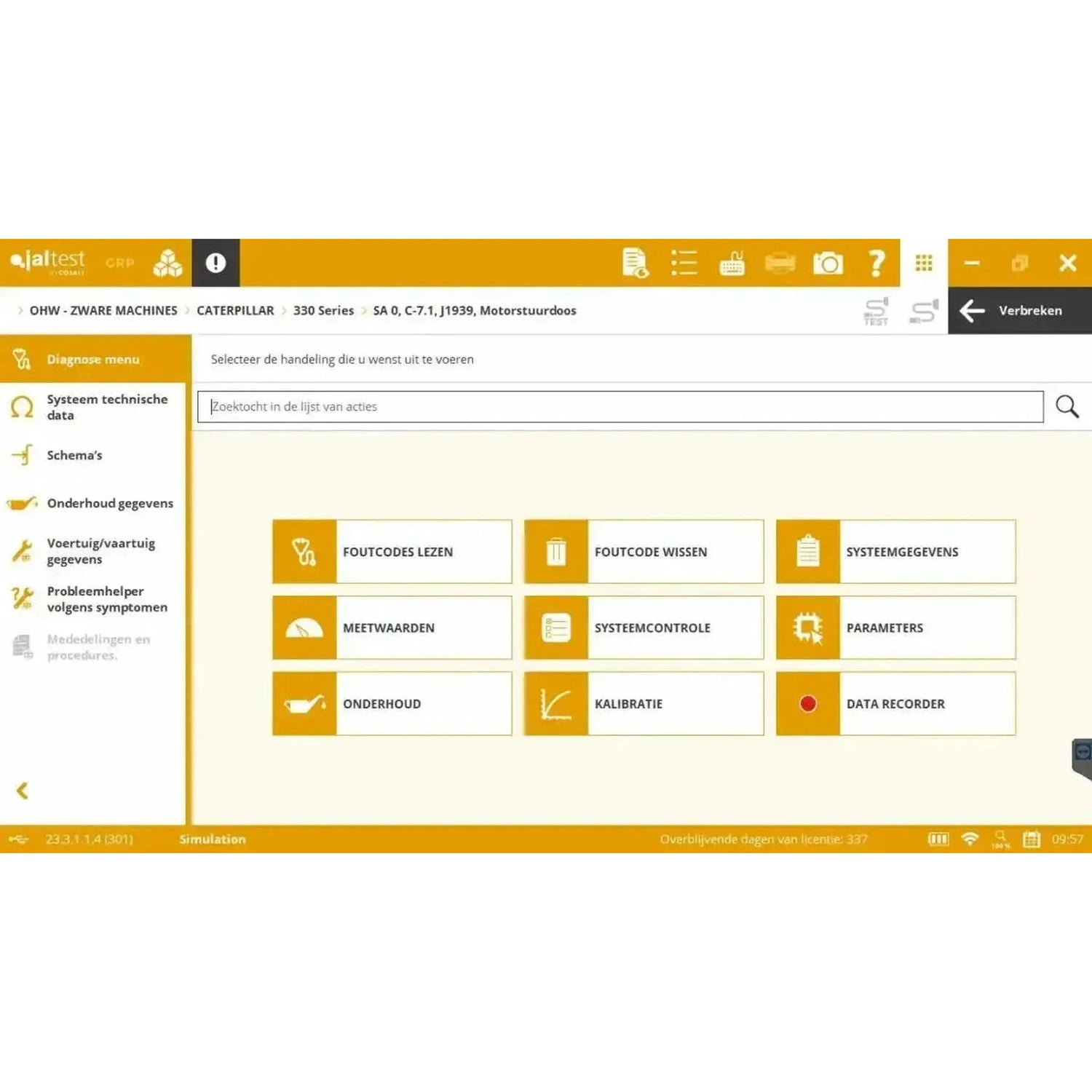

Ką galite daryti

Su Daugiafunkcinės transporto priemonės moduliu galite nuskaityti transporto priemonės valdymo blokus, stebėti parametrus ir valdyti komponentus. Be to, atliksite techninę priežiūrą, kuriai reikalinga programinė įranga: suodžio filtro regeneracija, inžektorių kalibracija, parametrų nustatymas ir priežiūros skaitiklių nustatymas iš naujo.

Diagnostika

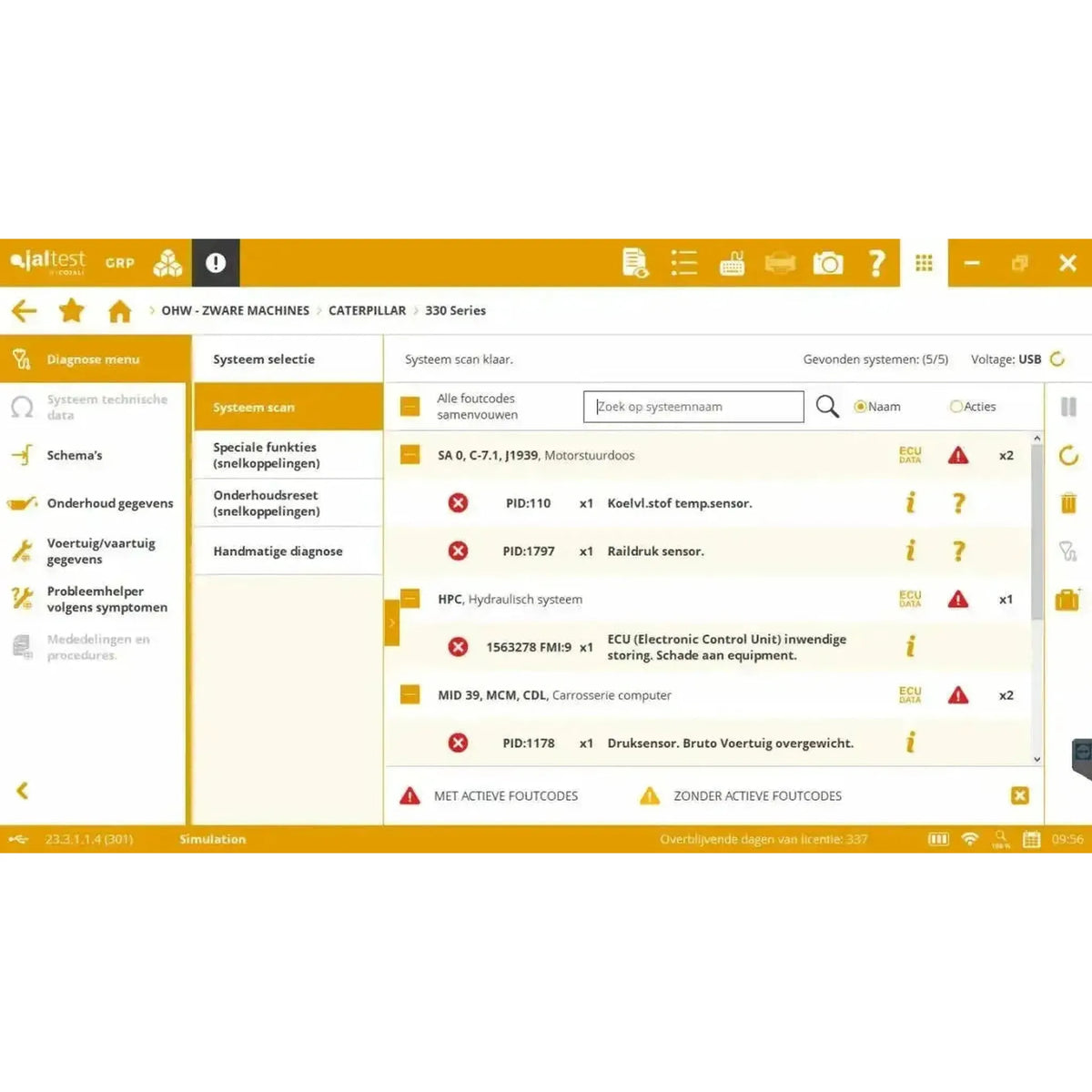

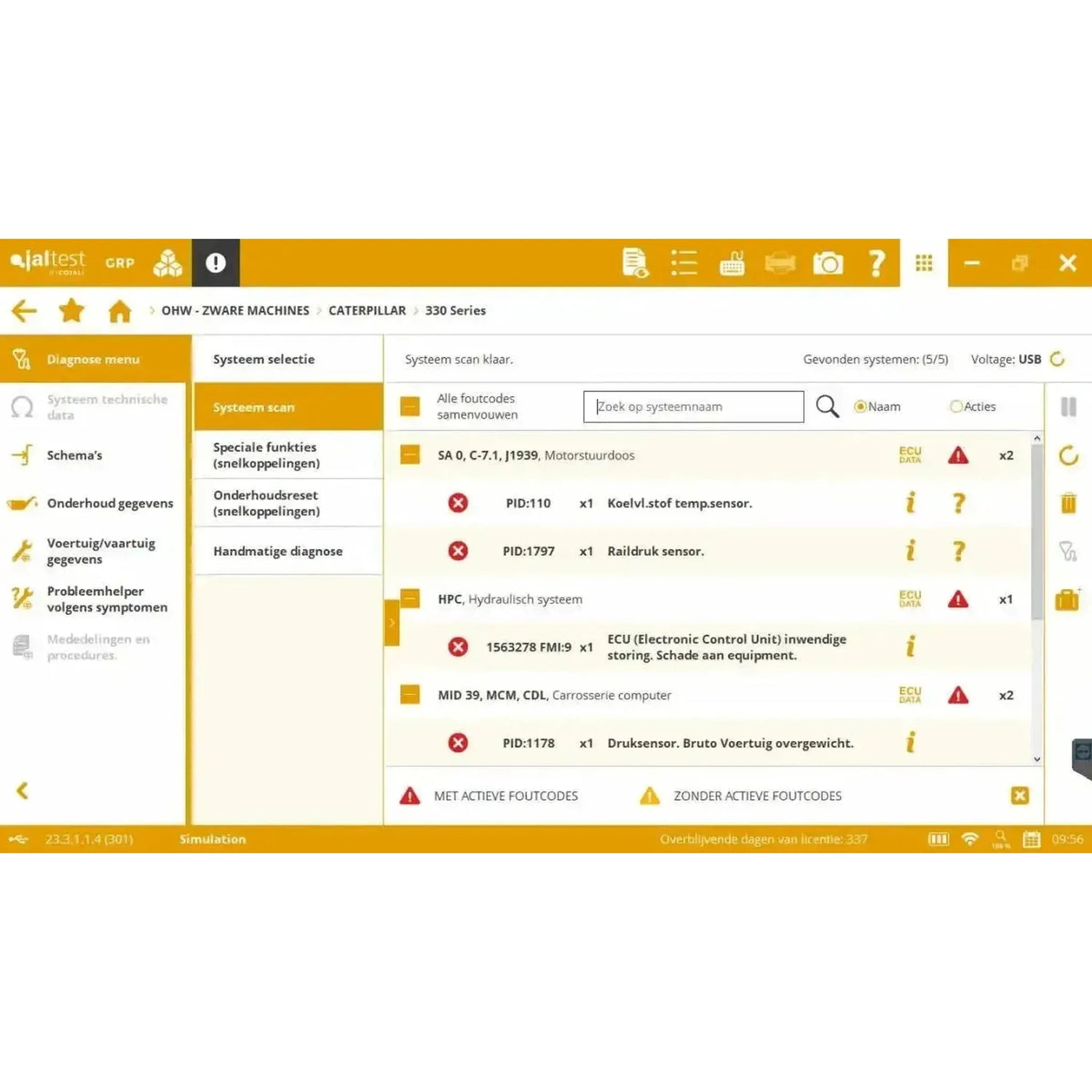

• Gedimų kodų nuskaitymas: Valdymo bloko gedimų atmintis su informacija apie kodus.
• Parametrai: Prijungtų sensorių reikšmės ekrane, pvz. variklio greitis, hidraulinis slėgis ir temperatūra.
• Komponentų valdymas: Tiesioginis vožtuvų, siurblių, šepetėlio variklių ir ventiliatorių valdymas jų darbingumui patikrinti.
• ECU duomenys: Serijos numeris, programinės įrangos versija, veiklos valandos ir kiti valdymo bloko duomenys.
• Parametrai ir kalibracija: Valdymo blokų konfigūracija ir sistemų reguliavimas.

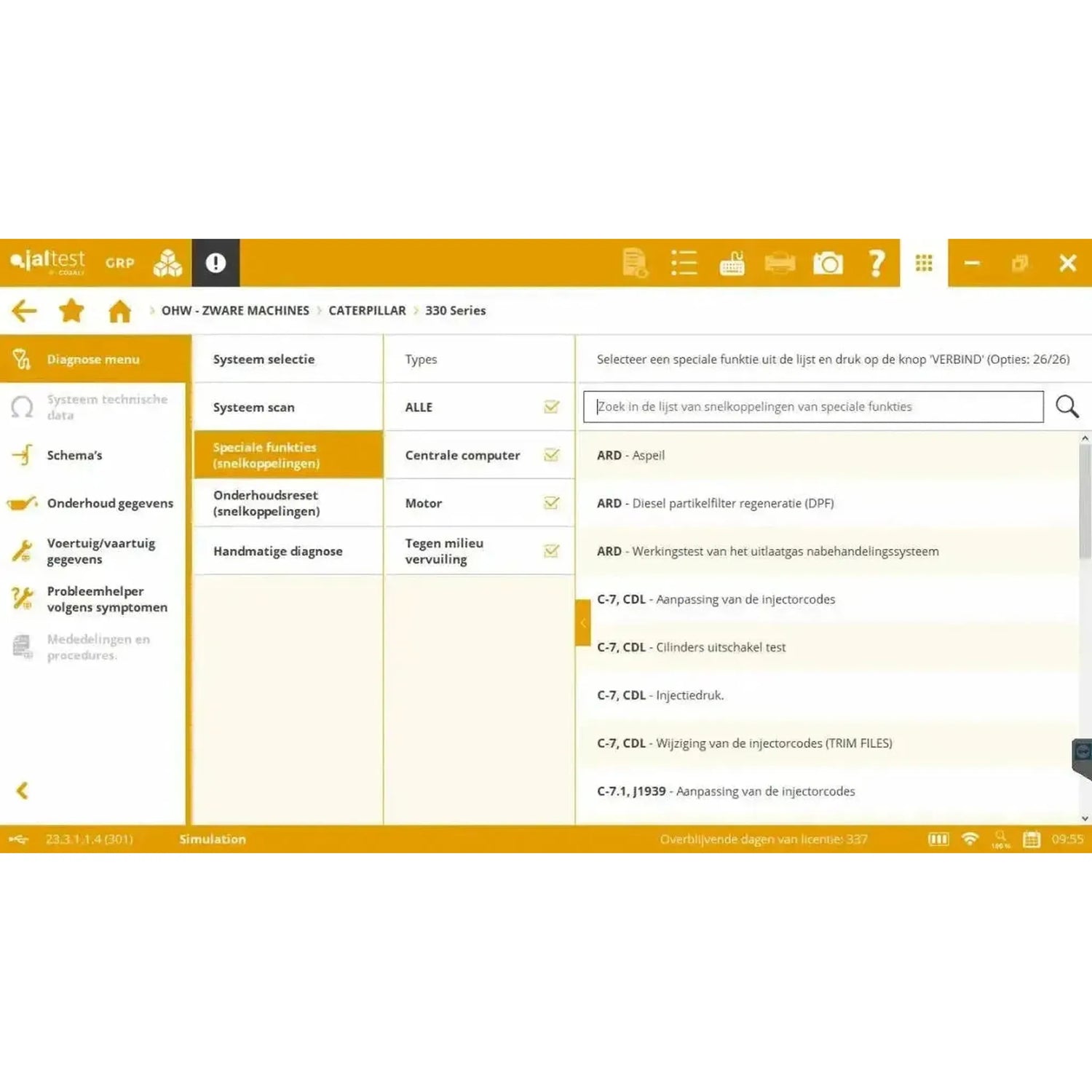

Priežiūra

• Suodžio filtras (DPF): Priverstinė regeneracija ir suodžio bei pelenų rodiklių nustatymas iš naujo po keitimo.
• SCR ir AdBlue: Sistemos nustatymas iš naujo bei siurblio, inžektoriaus ir šildymo testavimas.
• Inžektoriaus kodavimas: Naujų inžektorių registracija variklio valdymo sistemoje.
• Hidraulikos kalibracija: Proporcingų vožtuvų ir korpuso sensorių kalibracija iš naujo.
• Priežiūros skaitikliai: Nustatymas iš naujo po serviso.

Skirtumas tarp ekspertiškojo režimo

Paprastoji diagnostika reiškia nuskaitymą, matavimą ir valdymą. Ekspertiškajame režime papildomai keičiate parametrus valdymo blokuose: sensorių ir variklių kalibracija, veiklos parametrų nustatymas ir suodžio filtro regeneracija. Šis režimas jau įtrauktas.

Kabeliai ir kompiuteris

Dėžėje yra 16-polių OBD kabelis standartiniam sujungimui. Jei transporto priemonė turi gamintojo specifinį kištuką, tam reikalingas atskiras kabelis; šie kabeliai gaunami atskirai ir surenkami į vieną kabelių komplektą. Programinė įranga veikia Windows kompiuteryje.

• Daugiafunkcinės transporto priemonės (70002005): Šio modulio kabelių komplektas, kuriame JDC203A „Mercedes-Benz" ir MTU, JDC206A „Iveco", JDC217.9 9-poliui žaliam „Deutsch" kištukui tipo 2, JDC523A „Kubota" ir JDC526A 19-poliam FPT variklių sujungimui.
• Atskiri kabeliai: Taip pat gaunami atskirai, jei dirbtuvėse yra tik vienas gamintojas.
• Kompiuteris: Programinė įranga veikia Windows operacinėje sistemoje. Cojali teikia Jaltest „Rugged PC" ir A140 „Rugged PAD"; abu yra atskirai mūsų internetinėje parduotuvėje.

Kabelis parenkamas pagal transporto priemonėje esantį diagnostinį sujungimą, o ne pagal gamintoją kėbule. Prieš užsakydami, patikrinkite kištuką pačioje transporto priemonėje: Jei tai 16-polinis OBD2 sujungimas, pakanka pridedamo JDC213.9; jei tai gamintojo specifinis kištukas, reikalingas atitinkamas kabelis: Jis yra kabelių komplekte 70002005 arba gaunamas atskirai.

Licencija ir atnaujinimas

Programinės įrangos licencija galioja dvylika mėnesių nuo aktivavimo ir tada kas metus atnaujinama naudojant atnaujinimo licenciją (29349). Kol licencija galioja, gausite visas naujas programinės įrangos versijas ir turėsite prieigą prie techninės informacijos.

• Atnaujinimas: Kas metus naudojant atnaujinimo licenciją (29349), kiekvieną kartą dar dvylikai mėnesių.
• Galiojimo laikas: Dvylika mėnesių nuo aktivavimo.
• Diegimas: Daugiausia penkiuose kompiuteriuose. Jaltest aparatūra visada reikalinga programinei įrangai paleisti.
• Registracija: Aktivavimo metu, po kiekvienos naujos programinės įrangos versijos ir toliau kas pusę metų.
• Modulio pirkinys vėliau: Vėliau nupirktas modulis suderinamas su jūsų galiojančia licencija; mokate proporcingai.
• Neatnaujinti: Diagnostika ir toliau veikia su paskutine diegta versija, tačiau prieiga prie techninės informacijos nutrūksta. Cojali dar vienus metus palaiko pasibaigusią licenciją.

Pasirinktiniai priedai

Be daugiafunkcinių transporto priemonių modulio yra priedai, kuriuos užsakote atskirai. Jie nereikalingi diagnostikai, bet plečia palaikymą, žinias arba įrankius. Žemiau pateikta, kas priklauso daugiafunkcinėms transporto priemonėms.

• Jaltest ATS (70809004): Metų prieiga prie angliškai kalbančio Cojali techninio pagalbos stalo, skirto AGV, MHE, daugiafunkcinėms transporto priemonėms ir jūros transportui. Tęsiasi automatiškai; atsisakyti galima raštu iki trisdešimties dienų prieš galiojimo pabaigą.
• Jaltest Central Services: Veiksmų, kuriuos Cojali specialistai atlieka jūsų vardu, atlyginimas, pavyzdžiui, tam tikrų valdymo vienetų perprogramavimas.
• Jaltest University: Cojali mokymo pasiūlymai – nuo pagrindinių kursų iki gilintinojo mokymo.
• Jaltest įrankiai: Atskiri Cojali matavimo ir bandymo įrankiai, užsakomi po vieną.
• Papildomi moduliai: Jei norite pridėti komercinių transporto priemonių, žemės ūkio, žemės darbų, vidaus transporto arba jūrų transporto, reikalingas atskiras programinės įrangos aktyvavimas ir licencija; jie suderinami su jūsų galiojančia licencija.

Pakuotės turinys

• 1x Jaltest Link V9 sąsaja (70001015)
• 1x daugiakontakčių junginių rinkinys (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polių DB26 – 16-polinis OBD2 pereinamasis kabelis | Sąsaja
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C pereinamasis kabelis | Sąsaja
• 1x Jaltest (JDC100) | Link V9 26-polių DB26 išplėtimo kabelis (100 cm) | Sąsaja
• 1x Jaltest (70003015) | kompaktus dėklas
• 1x Jaltest (29348) | daugiafunkcinių transporto priemonių modulis | programinės įrangos aktyvavimas
• 1x Jaltest (74001012) | daugiafunkcinės transporto priemonės (modulis) | programinės įrangos licencija
