Jaltest LCV (Light Commercial Vehicle) skaitytuvą

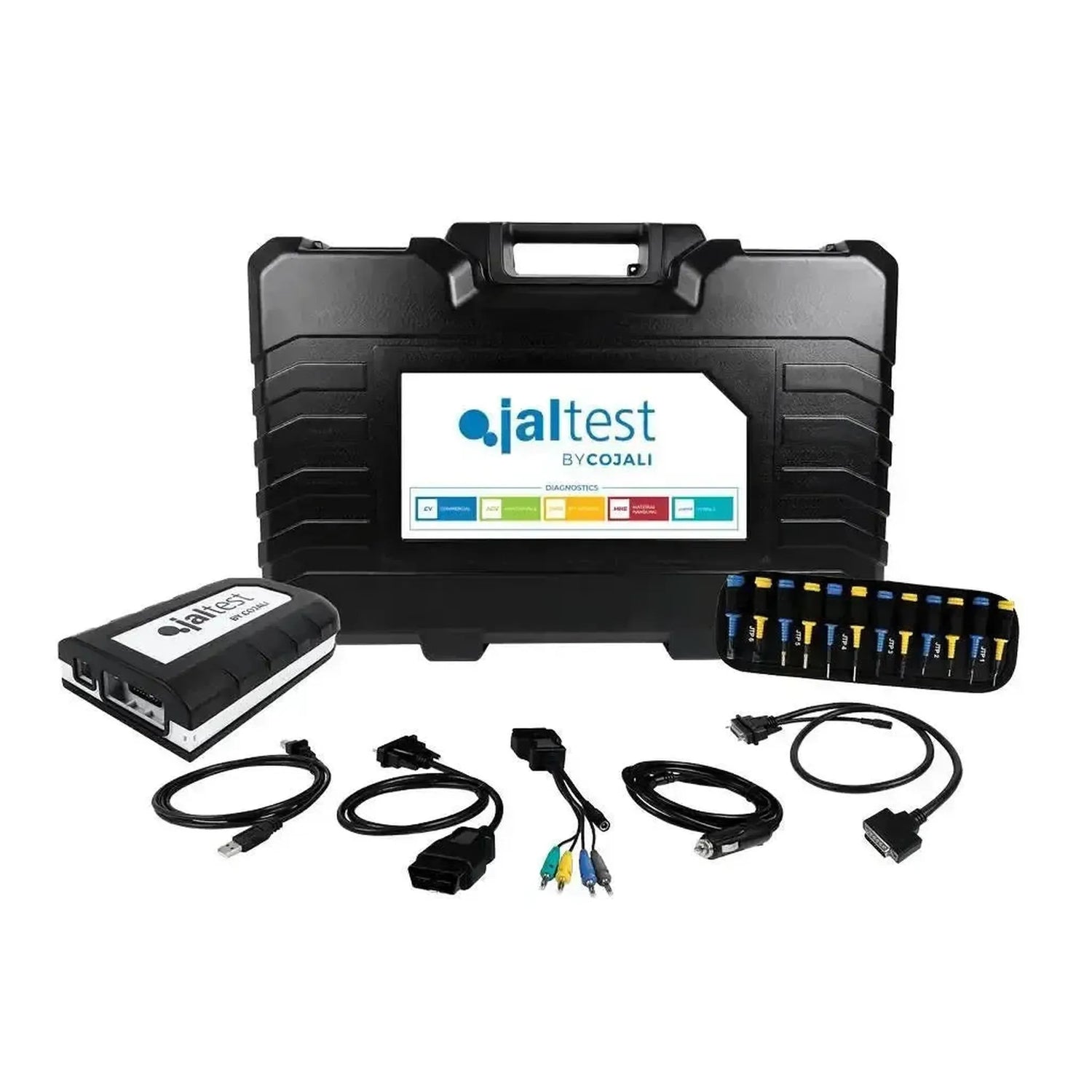

Kas yra dėžėje

Lagamine yra aparatinė įranga, kuri sutvirtina ryšį, ir programinės įrangos teisė, kuri atrakina LCV modulį. Aparatinė įranga yra tokia pati kaip atskirame rinkinyje 70001052; diagnostikos įrenginių skirtumas yra programinėje modulyje, o ne lagamine. Žemiau kiekvienas komponentas ir jo katalogo numeris.

Aparatinė įranga

• Jaltest Link V9 (70001015): Diagnostikos sąsaja, kurią prijungate prie nedidelės komercinės transporto priemonės diagnostinės jungties — 26 kontaktų DB26 į kabelį ir USB-C į kompiuterį.
• Multipin rinkinys (70002001): Dvidešimt multipiniu JTP01–JTP10, kiekvienas dvejose spalvose, sujungimo kabelis JTP101 ir dvi maitinimo jungtys – JDC10AM2 su baterijų gnybtemis ir JDC20AM2 cigarečių žiebtuvėliui. Su jais tiesiogiai prisikabinate lizdui, kuriam nėra savos diagnostikos jungtis.
• OBD kabelis, 16-polinis (JDC213.9): Standartinis kabelis įprastam diagnostikos lizdui.
• USB-C kabelis (JDC107.9B): Ryšys tarp Link ir jūsų kompiuterio.
• 100 cm ilgio pratęsimo kabelis (JDC100): 26 kontaktų DB26 jungtimi, plačias jungtis pačiame Link. Naudinga, kai diagnostinė jungtis yra giliame prietaisų panelės nuotolyje arba po dangčiu.
• Koferas (70003015): Kompaktiška versija, 505 x 381 x 146 mm.

Programinė įranga

• Programa (293600): Vienkartinis įsigijimas, atrakina modulinės LCV dalies prieigą. Modulinėje sistemoje pirmasis naudojimo metai yra įtraukti, todėl atskiros programos licencijos nereikia.
• Jaltest GRP: Cojali dirbtuvės programinė įranga skirta klientams, transporto priemonėms ir ataskaitoms, su Basic, Synchro ir Enterprise versijomis; šios versijos gali būti suaktyvinti nemokamai.

Nešiojamasis kompiuteris ir nedidelės komercinės transporto priemonės kabeliai neįtraukti. Žiūrėkite Kabeliai ir kompiuteris toliau šiame puslapyje.

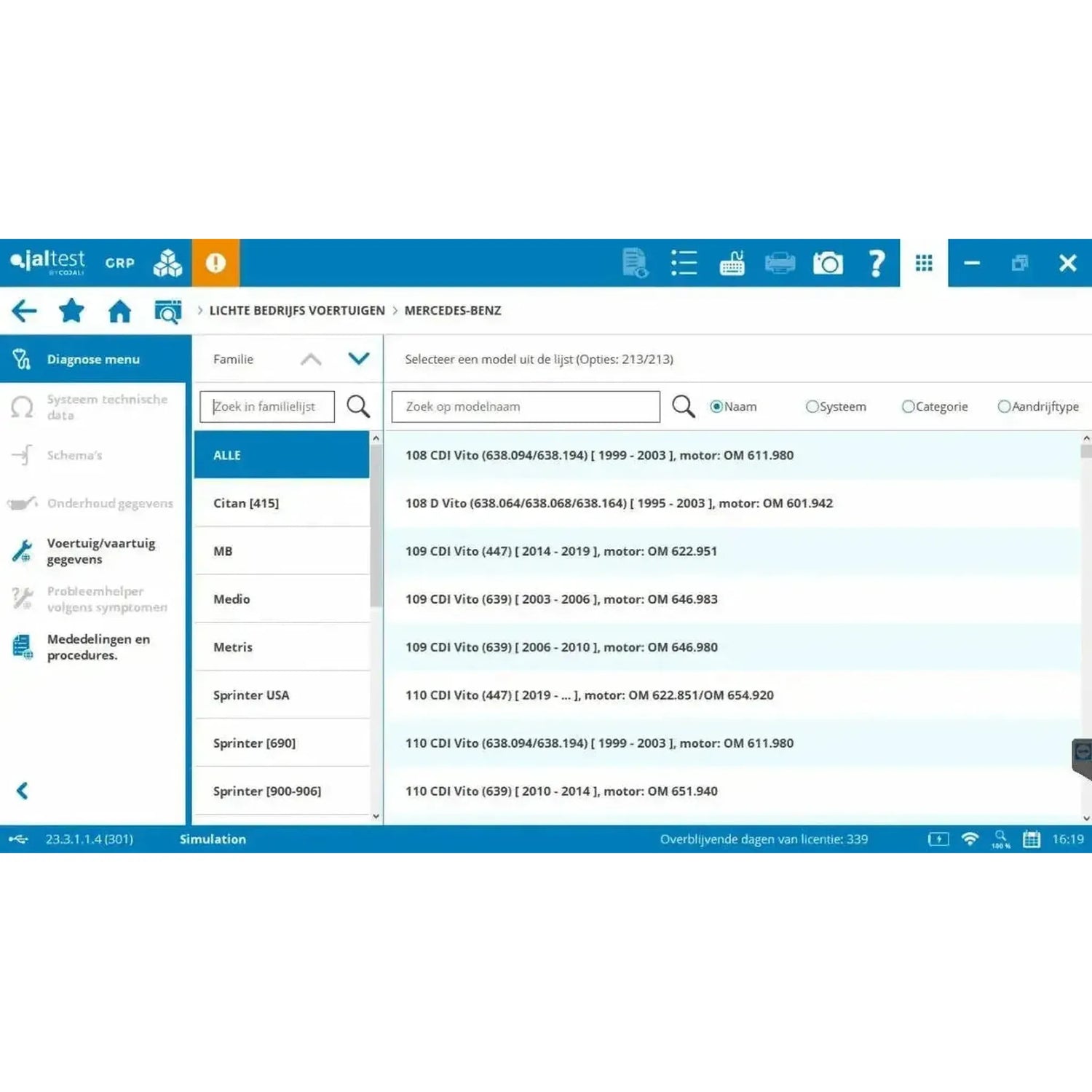

Kurioms nedidelėms komercinės paskirties transporto priemonėms ir sistemoms

Jaltest Modular LCV naudojamas nedidelioms komercinės paskirties transporto priemonėms. Ženklinys sąraše reiškia, kad yra palaikymas, bet ne kiekvienas modelis ir gamybos metai yra visiškai palaikomi. Dalija pagal pasaulį yra pagal šalį, iš kurios kilęs ženklinys, o ne pagal dabartinį savininką.

Nedidelės komercinės paskirties transporto priemonių ženkliniai palaikymo sąraše

Žinomi ženkliniai tarp nedidelės komercinės paskirties transporto priemonių Jaltest Modular LCV palaikyme: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault ir Volkswagen.

Visas 41 nedidelės komercinės paskirties transporto priemonių ženklinys, skirstant pagal pasaulį:

Europinis yra įskaitant Jungtinę Karalystę ir Rusiją. Kinietiškas yra atskiras nuo Azijiniu, kuriame yra Japonija, Pietų Korėja ir Indija. Žymė USA prie Hino, Isuzu ir Mitsubishi Fuso reiškia Amerikos išdaigą iš Azijinio ženklio; Kita yra ženklinys iš Australijos.

Sistemos nedideliame komerciniame transporto priemone

• Variklio valdymas: Elektroninis dyzelinio reguliavimo EDC, naujesnėse — EDC 17 ir EDC MD1 su „commonrail" purkštuku.
• Išmetamųjų dujų valymas: Pelenų filtras, SCR ir AdBlue reguliavimas, bei blokas, valdantis išmetamųjų dujų valymą.
• Stabdžiai ir stabilumas: Hidraulinė blokavimo prevencijos sistema su antislydimo ir stabilumo reguliavimo, programoje ABS9/ASR9/ESP9.
• Kėbulo valdiklis (BCM): Centrinė elektrinių įrenginių vienetų pagrindas su pagrįstos EM moduliu.
• Oro pagalvės: Oro pagalvių ir saugumo diržų įtempimo sistema keleivių apsaugai.
• Klimato reguliavimas (ACM): Oro kondicionavimas ir šildymas, įskaitant autonominę šildytuvą, jei jis sumontuotas.
• Pavarų dėžė: Automatinės ir robotiziuotos pavarų dėžės, įskaitant ZF 8HP Hi-Matic, bei sujungimo taškas.
• Prietaisų skydelis ir komfortas: Prietaisų skydelis, kuriame rodomas nuvažiuotas atstumas, parkavimo pagalba, multimedijos ekranas, garso sistema, ryšio modulis ir starto užraktas.
• Saugumo vartai (SGW): Vartai, kurie naujesnėse FCA ir Iveco versijose blokuoja prieigą prie transporto priemonės magistralės.

Saugumo vartai (SGW)

Naujesniai FCA ir Iveco lengvosios komercinės transporto priemonės saugo savo transporto priemonės magistralę naudodamos saugumo vartus, programoje žymimas kaip SGW. Jaltest yra patvirtintas abiejų gamintojų kaip tinkama diagnostinė priemonė ir užtikrina ryšį tarp jūsų diagnostinio įrenginio ir autentifikacijos serverių, kad būtų galima atlikti dvikrypčius testus, trinti klaidų kodus ir naudoti kitus remonto įrankius. Šios prieigos modulis yra atskiras su savais nuorodos numeriais ir nepatenka į šį komplektą; žr. Papildomi moduliai.

Ką su juo galite daryti

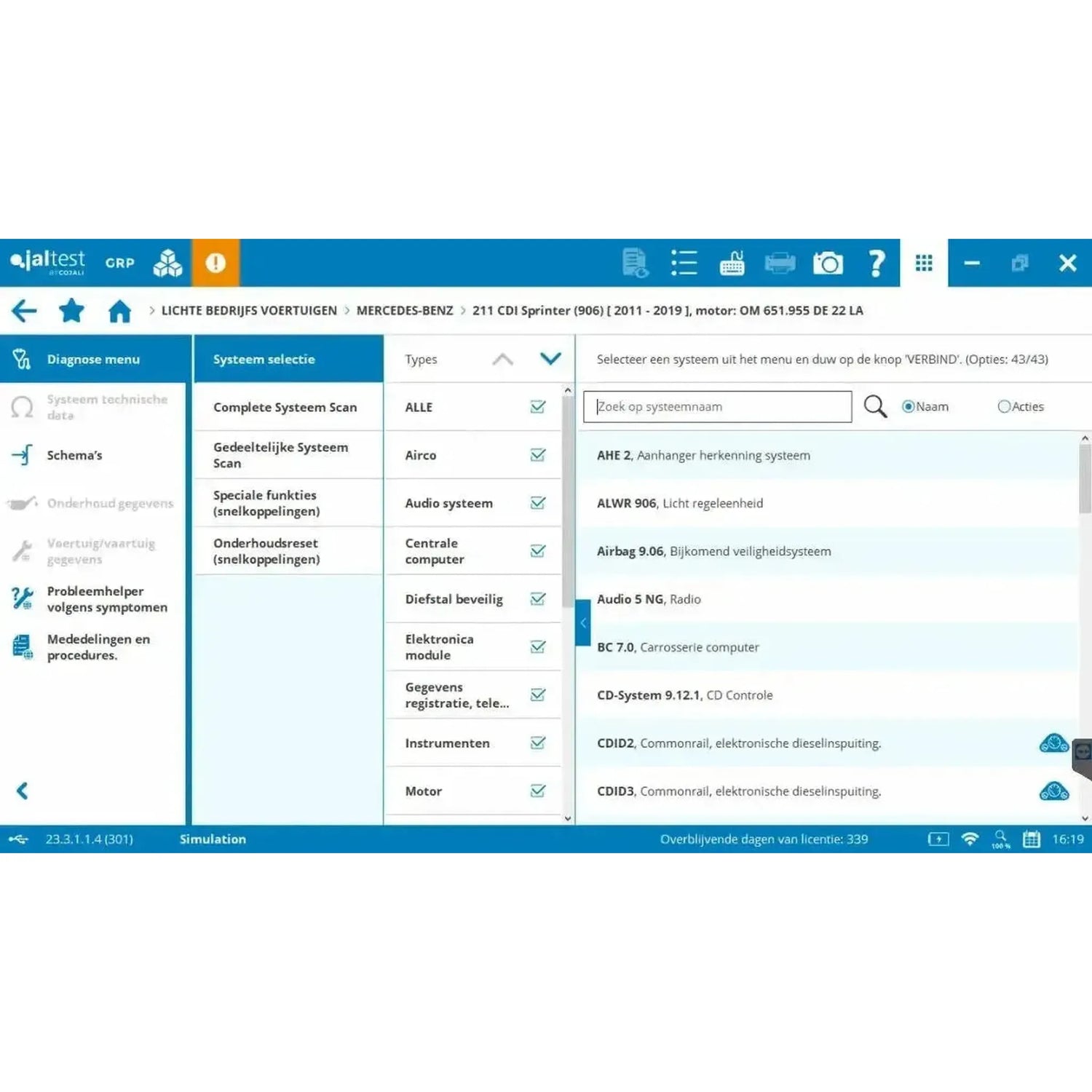

Naudodami LCV modulį galite skaityti lengvosios komercinės transporto priemonės valdymo blokus, stebėti matavimo duomenis ir valdyti komponentus. Be to, jame rasite darbus, susijusius su programine įranga: pelenų filtras, purkštukai, kalibravimai ir techninės priežiūros skaitikliai.

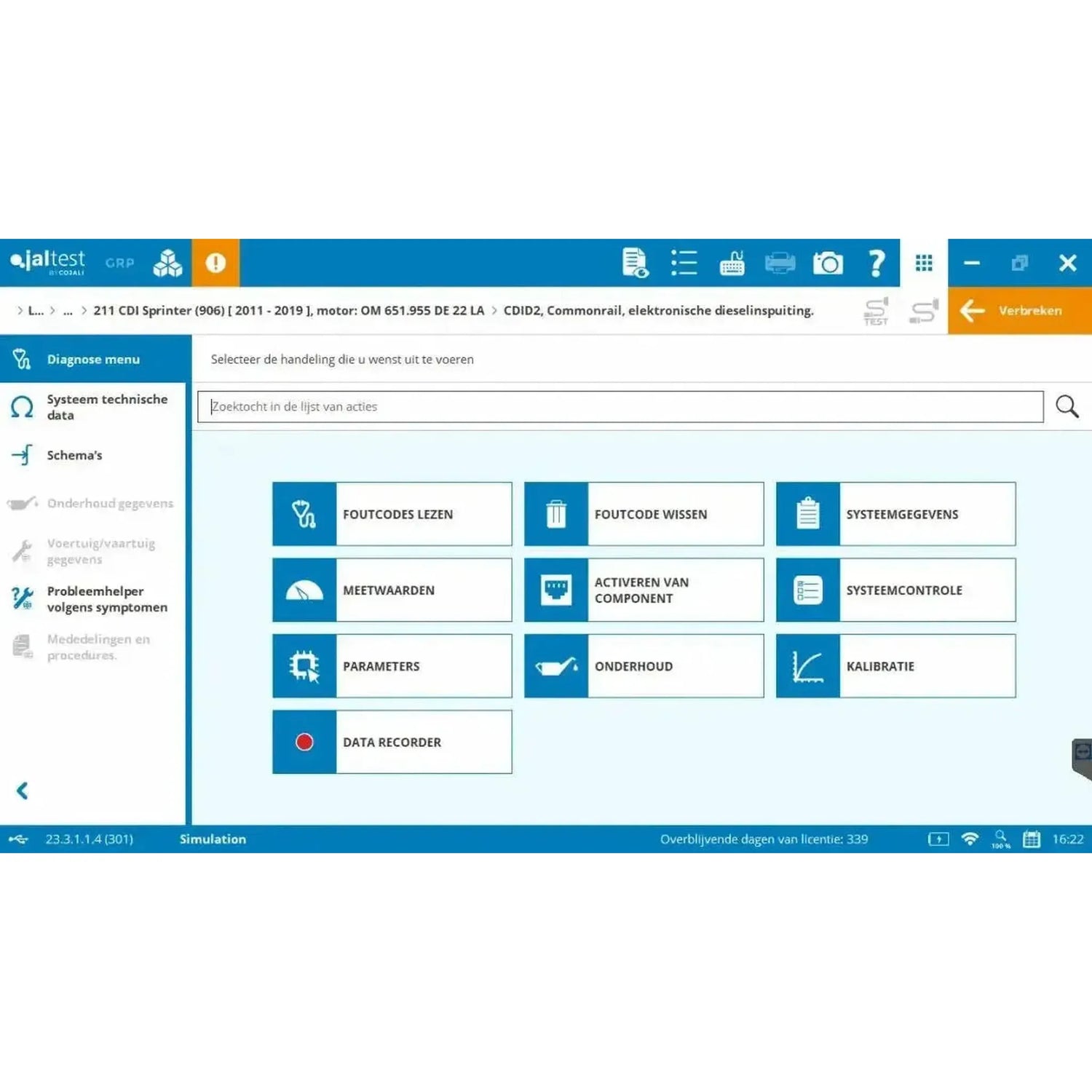

Diagnostika

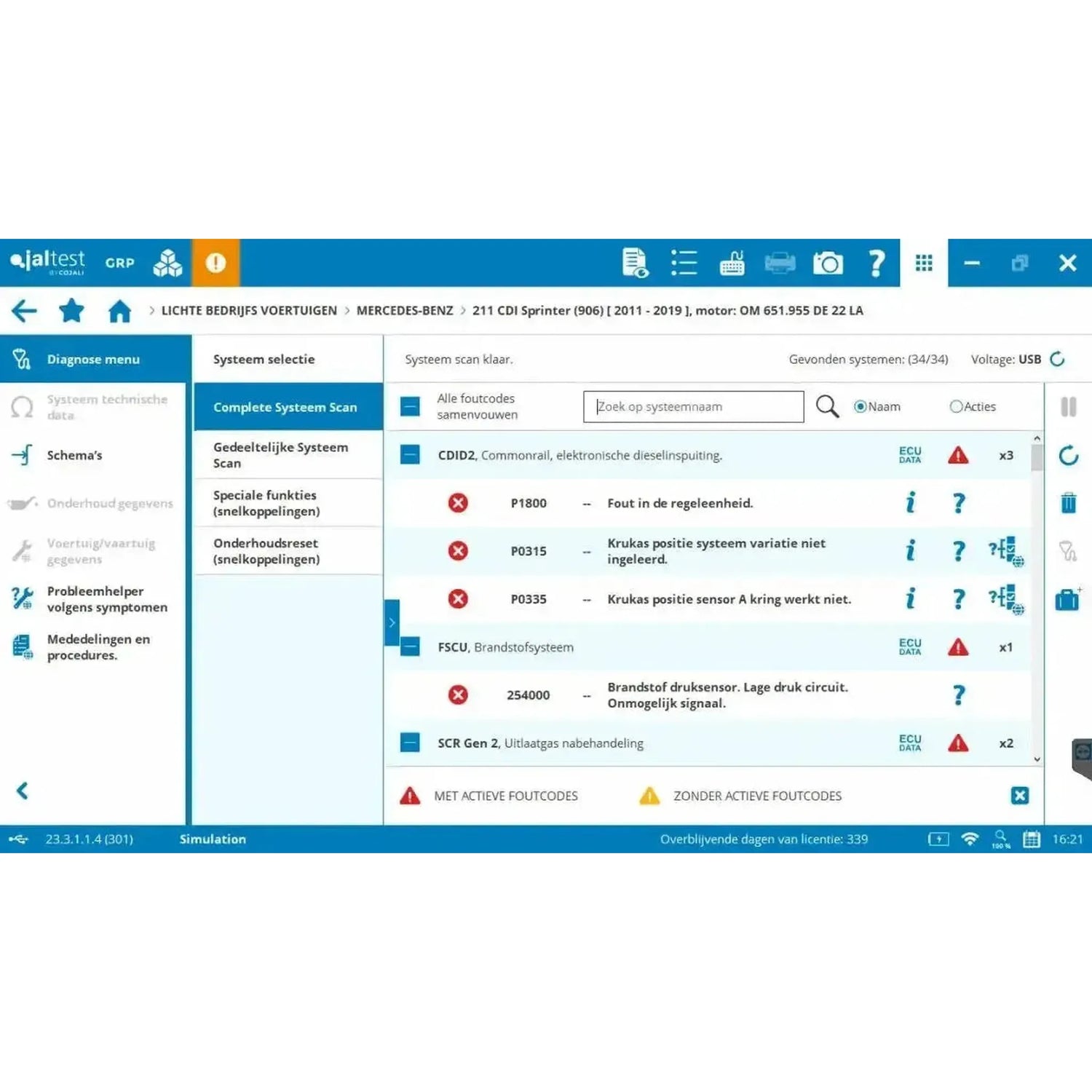

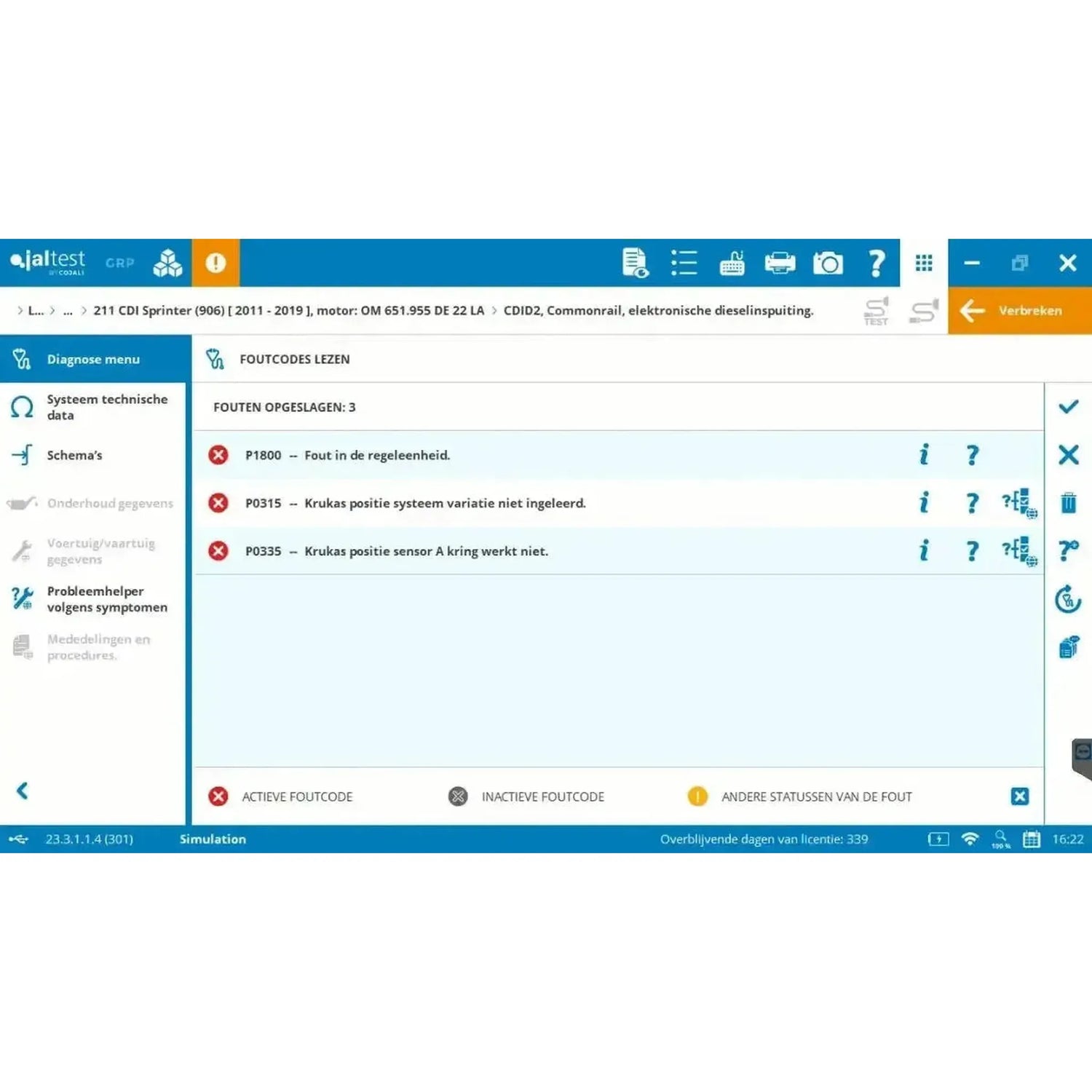

• Klaidų kodų skaitymas ir trynimas: Aktyvūs, neaktyvūs ir nuolatiniai kodai su jų aprašymais, bei jų trynimas po remonto.
• Matavimo reikšmės: Prijungtų jutiklių reikšmės ekrane — skaičiais ir grafike.
• Komponentų valdymas: Tikslingas komponentų valdymas, siekiant patikrinti jų veikimą.
• ECU duomenys: Dalies numeris, programinės įrangos versija ir pirmojo įdiegimo duomenys.
• Parametrai ir kalibravimai: Valdymo blokų konfigūracija ir sistemų nustatymas.

Priežiūra ir kalibracija

• Techninės priežiūros skaitikliai: Techninės priežiūros indikator grąžinimas į pradinę padėtį paskui alyvos ar filtro pakeitimą.
• Pelenų filtras (DPF): Priverstinis regeneravimas ir po valymo arba keitimo pelenų ir pelenų vertės nustatymas.
• SCR ir AdBlue: Sistemos nustatymas ir siurblio, šildytuvo bei purkštuko patikra.
• Purkštuko kodavimas: Nauji purkštukai su jų kodu registruojami variklio valdyme.
• Elektrinė stovėjimo stabdžio sistema (EPB): Stabdžio žnyplės atidarymas ir užvėrimas priežiūrai, bei sistemos kalibracija.
• Vairo kampo jutiklis (SAS): Kalibracija po geometrijos sutaikymo arba vairo dalių pakeitimo.
• Padangų slėgio stebėjimo sistema (TPMS): Jutiklių perrašymas ir perspėjamosios lemputės atnaujinimas.
• Akumuliatoriaus registracija (BMS): Naujo akumuliatoriaus registracija transporto priemonėje su tinkamais duomenimis.
• Transportavimo režimas: Išjungimas išduodant naują transporto priemonę.

Kabeliai ir kompiuteris

Lagamine yra 16 kontaktų OBD kabelis dėl standartinio jungties. Senesni lengvieji komerciniai automobiliai jo dar neturi, kai kurios gamintojų diagnostikos linijas nustato į nestandartinius kontaktus; jiems reikalingas atskiras perėjimo kabelis arba keitiklis. Programinė įranga veikia Windows kompiuteryje.

• Volkswagen (JDC402A): Perėjimo kabelis 2+2 kontaktų OBD1 jungčiai, du atskiri dvikontaktiniai kištukai — baltas su raidėmis L ir K, juodas su minusu ir pliusu.
• Gamintojo specifiniai OBD1 kištukai: OBD215 dėl 12 kontaktų jungties GM ir OBD401 dėl 38 kontaktų jungties Iveco Daily.
• Netipiškai pradėti OBD2 kištukai: JDCOBD2 dėl Hyundai ir JDCOBD3 dėl Tata-Daewoo, keitikliai, kurie diagnostikos linijas grąžina į standartizuotus kontaktus.
• Senesniai protokolai: JDCOBD6 keičia SAE J1850 variantus PWM ir VPW į CAN; tai reikalinga, kai kontaktas 2 yra užimtas, o 6 ir 14 kontaktai laisvi.
• Saugumo vartai: JDC406A dėl Fiat vartų, JDC408A dėl Renault ir Nissan, bei JDC407A dėl Iveco Daily su ST15 kiштuku.
• Kompiuteris: Programinė įranga veikia Windows. Cojali siūlo Jaltest kietą nešiojamąjį kompiuterį ir A140 kietą planšetę; abu prieinami mūsų internetinėje parduotuvėje atskirai.

Kuris kabelis jums reikalingas, nustatomas pagal transporto priemonės diagnostinę jungtį, o ne gamintojo ženklelį. Prieš tiesioginį pirkimą patikrinkite pačią transporto priemonę, kuris kištukas yra po prietaisų skydeliu: paskaičiuokite kontaktų skaičių ir patikrinkite, ar 6 ir 14 kontaktai yra užimti.

Licenzija ir atnaujinimas

Naudodami Modulinę sistemą, jūs pirinate programinės įrangos aktyvinimą ir pirmąjį naudojimo metus vienu kartu. Nuo antrųjų metų pratęsite naudodami atnaujinimo licenciją (29051600), kiekvieną kartą naujam dvylikai mėnesių. Kol licencija galioja, jūs gaunate visas naujas lengvosios komercinės transporto priemonės sistemų programinės įrangos versijas.

• Galiojimo trukmė: Dvylika mėnesių nuo aktyvinimo, įskaičiavus programinės įrangos aktyvinimą.
• Pratęsimas: Kasmet su atnaujinimo licencija (29051600).
• Diegimas: Iki penkių kompiuterių. Jaltest aparatūra visada būtina programinei įrangai paleisti.
• Registracija: Aktyvinimo metu, po kiekvienos naujos programinės įrangos versijos ir toliau kas šeši mėnesiai.
• Modulio papildymas: Vėliau nupirktas modulis atitinka jūsų galiojančią licenziją; mokate procentinę dalį.
• Neatnaujinti: Modulis bus užrakintas, kol nesuaug atnaujinimo licenzija.

Neprivalomi priedai

Be LCV modulio yra papildomi moduliai, kuriuos perkate atskirai. Jie nereikalingi diagnostikai, tačiau praturtina nuorodą, palaikymą arba įrankius. Žemiau yra tai, kas priklauso lengvosioms komercinėms transporto priemonėms ir lengviesiems komerciniams automobiliams.

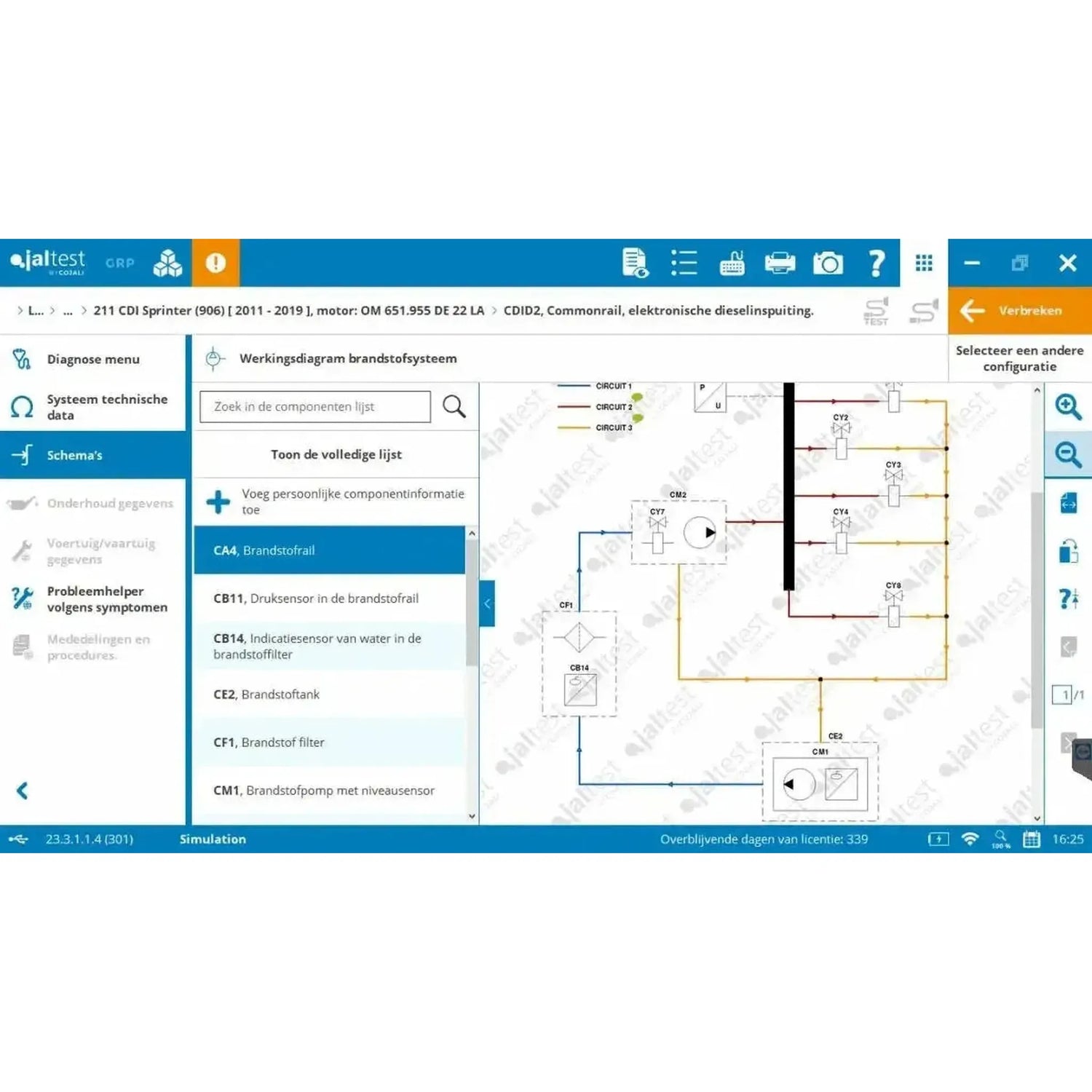

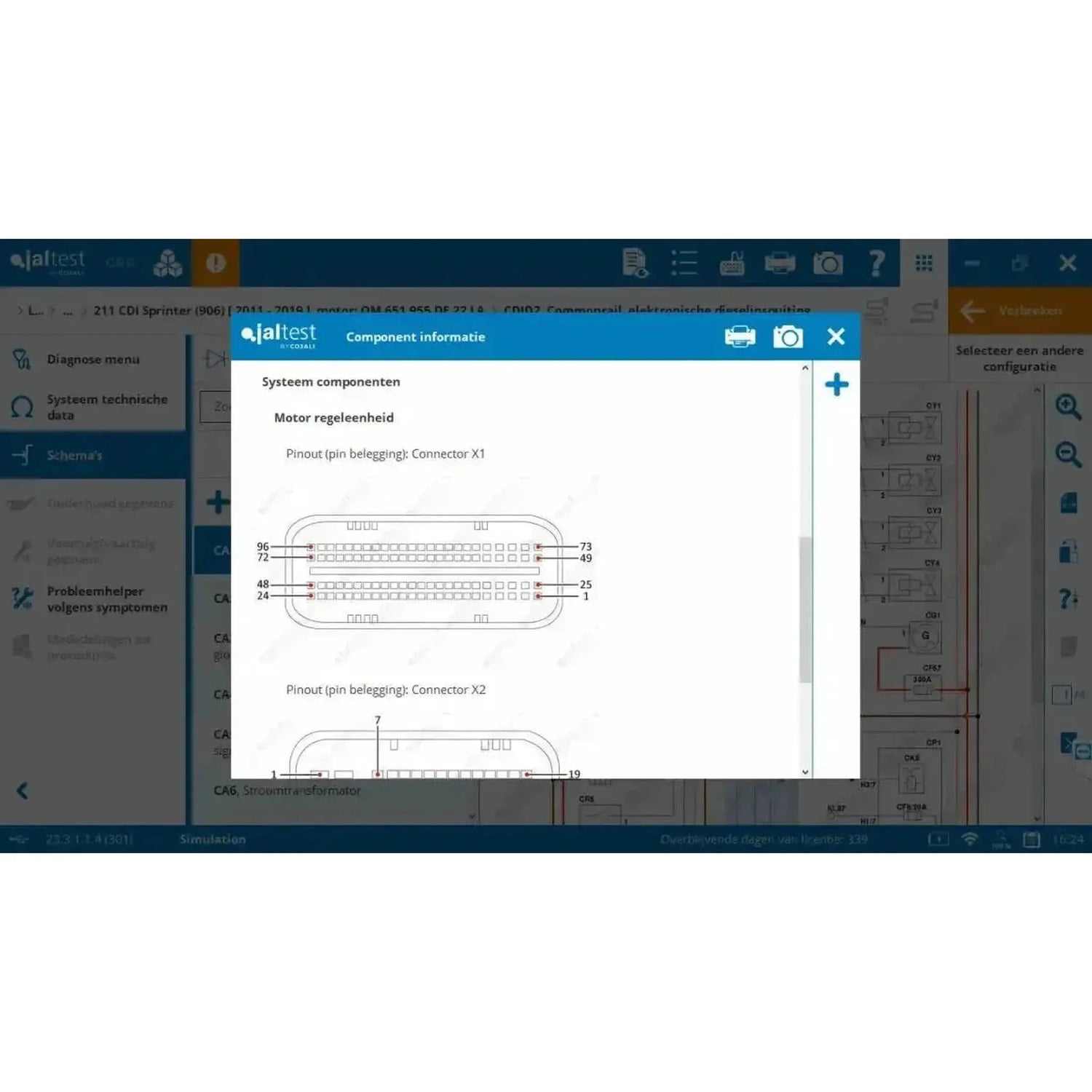

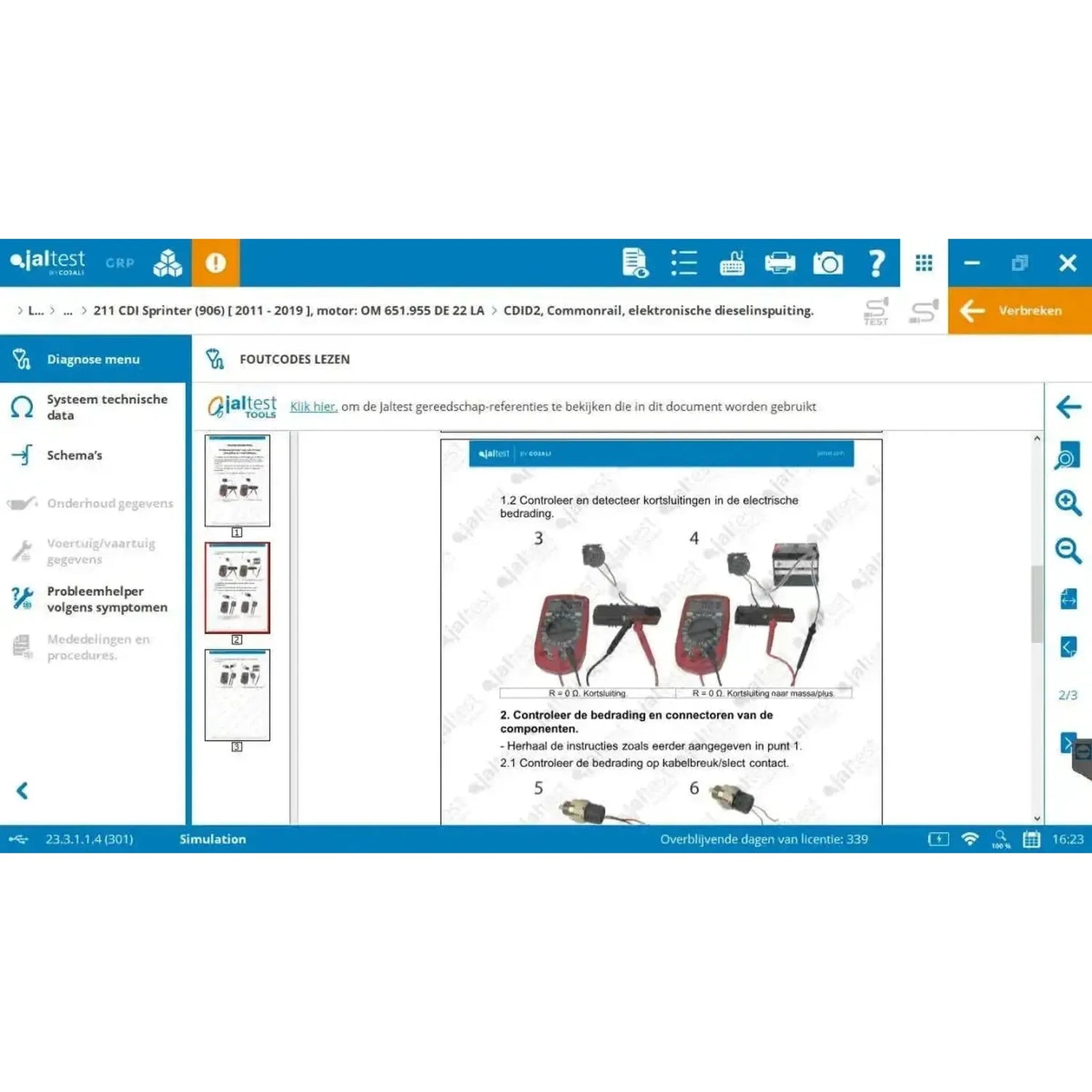

• INFO Plus Modulinei sistemai (70605043): Elektrinės schemos ir vadovaujami remonto procesai. Užsakykite tiek, kiek modulinių licenzijų turi jūsų aparatūra.
• FCA saugumo vartai (70607001): Prieiga prie FCA prekių ženklų saugumo vartų, vienam metui nuo registracijos. Tam reikalinga galiojanti modulinė licencija arba CV licencija.
• Iveco saugumo vartai (70607002 ir 70607003): Iveco atveju prieiga yra nustatyta pagal įmonę ir įrenginį, todėl reikalingi abu nuorodos numeriai. Jie galioja iki to metų 31 gruodžio; pratęsimas atliekamas naudojant 78500001 ir 78500002 ir turi būti tarp lapkričio 1 ir gruodžio 15 dienos. Jei prašymas pasiekia vėliau, atliekamas naujas aktyvinimas, vėlgi pagal įmonę ir įrenginį.
• Jaltest ADAS (29786): Programinė įranga kamerų, radarų ir jutiklių reguliavimui, su atitinkamais kalibravimo paneliais.
• Jaltest ATS: Vienerių metų prieiga prie Cojali anglikalbiškos techninės pagalbos linijos. Automatiškai pratęsiama; atsisakyti galima raštu iki trisdešimties dienų prieš galiojimo pabaigą.
• Gamintojo modulis (29469): Pasirinkimas pagal sistemos gamintojus, o ne pagal transporto priemonės prekės ženklą. Šis modulis nėra vienas ir reikalingas Modular Truck, Modular Bus arba abu; tik su Modular LCV jis negali veikti.

Pakuotės turinys

• 1x Jaltest Link V9 sąsaja (70001015)
• 1x Daugiapinė rinkinys (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polė DB26 – 16-polė OBD2 perėjimo kabelis | Sąsaja
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C perėjimo kabelis | Sąsaja
• 1x Jaltest (JDC100) | Link V9 26-polė DB26 išplėtimo kabelis (100 cm) | Sąsaja
• 1x Jaltest (70003015) | Kompaktinis kietas dėklas
• 1x Jaltest (293600) | LCV (Modulinis) | Programinės įrangos licencija
