Jaltest autobusų diagnostikos aparatas

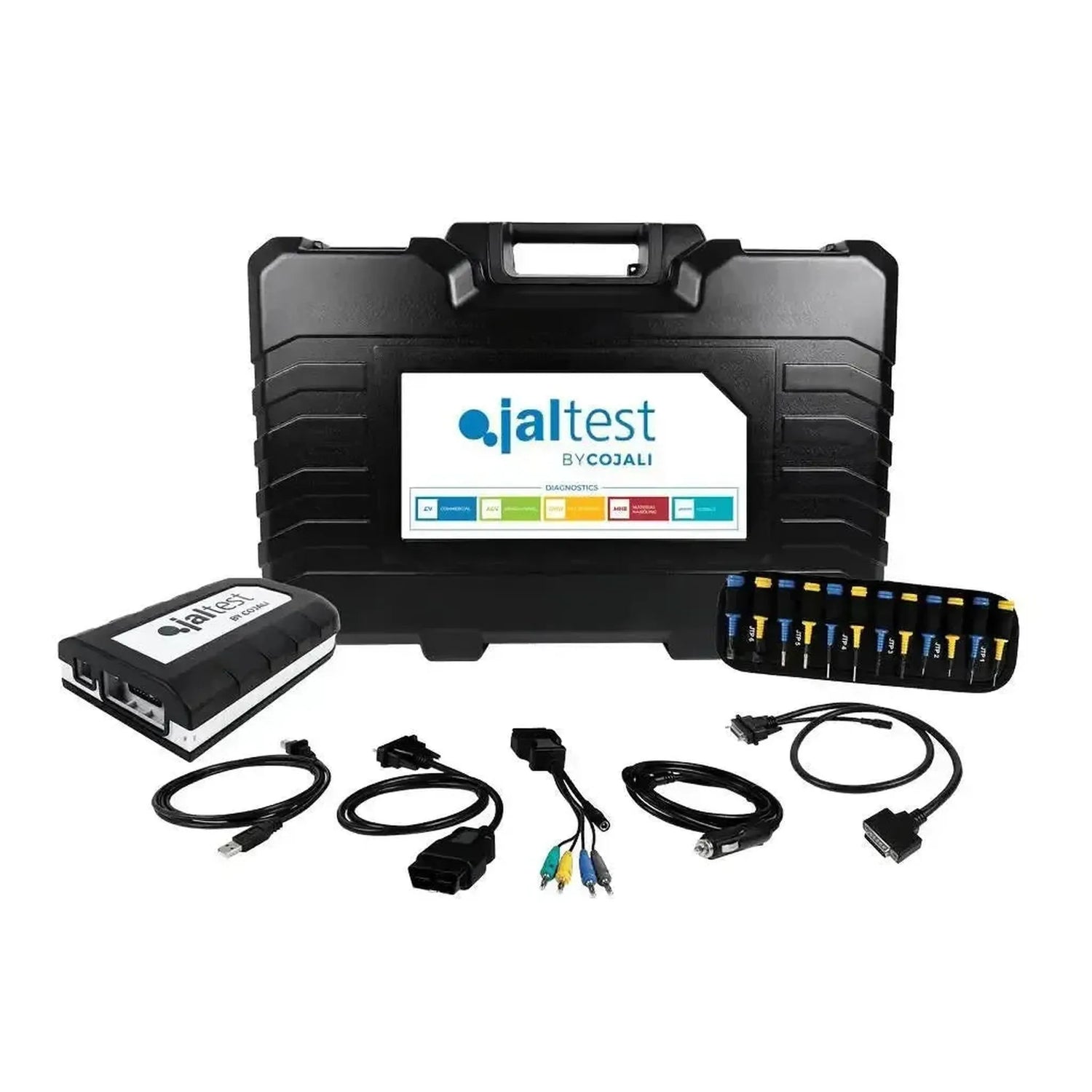

Kas yra dėžutėje

Lagamine yra aparatūra, kuria nurodote ryšį, ir programinės įrangos teisė, kuri atrakina Autobuso modulį. Aparatūra tokia pati kaip atskirame rinkinyje 70001052; skirtumas tarp diagnostikos įrenginio ir yra programinės įrangos modulyje, o ne lagamine. Toliau nurodyta kiekvieno komponentą ir jo nuorodos numeris.

Aparatūra

• Jaltest Link V9 (70001015): Diagnostikos sąsaja, kurią prijungate prie autobuso diagnostikos jungties, su 26-poliu DB26 į kabelį ir USB-C į kompiuterį.
• Daugiakontaktinis komplektas (70002001): Dvidešimt adaptuotų kontaktų JTP01–JTP10, kiekvienas dvejom spalvom, jungties kabelis JTP101 ir du maitinimo kabeliai – JDC10AM2 su akumuliatoriaus spaustukais ir JDC20AM2 žigaretės užžiegtuvui. Jais tiesiogiai prijungate prie jungties, kurios nėra specialaus diagnostikos kabelio.
• OBD kabelis, 16-polinis (JDC213.9): Standartinis kabelis įprastai diagnostikos jungtei.
• USB-C kabelis (JDC107.9B): Ryšys tarp Link sąsajos ir jūsų kompiuterio.
• 100 cm pratęsimo kabelis (JDC100): Su 26-poliu DB26 jungtimi – plačia jungtuva pačioje Link sąsajoje. Naudingas, jei valdymo blokasai yra perjungimo spintelėje arba autobuso gale.
• Lagaminas (70003015): Kompaktinis atlikimas, 505 x 381 x 146 mm.

Programinė įranga

• Programinė įranga (293300): Vienkartinis nusipirkimas, kuris atrakina Modular Bus modulį. Su Modular – pirmieji naudojimo metai yra įtraukti, todėl atskira programinės įrangos licencija nereikalinga.
• Jaltest GRP: Cojali dirbtuvės programinė įranga – klientams, transporto priemonėms ir ataskaitoms, „Basic", „Synchro" ir „Enterprise" režimais; šie režimai aktyvinami nemokamai.

Nešiojamasis kompiuteris ir autobuso kabeliai čia nėra įtraukti. Žiūrėkite Kabeliai ir kompiuteris žemiau šiame puslapyje.

Kuriems autobusams ir sistemoms

Jaltest Modular Bus apima miesto autobusus, tarpmiestinio autobuso ir turizmo autobusus. Markė sąraše reiškia aprėptį, o ne kiekvieno modelio ir gamybos metų visišką palaikymą. Pasiskirstymas pagal žemynus rodo šalį, iš kurios yra markė, o ne esamą savininką.

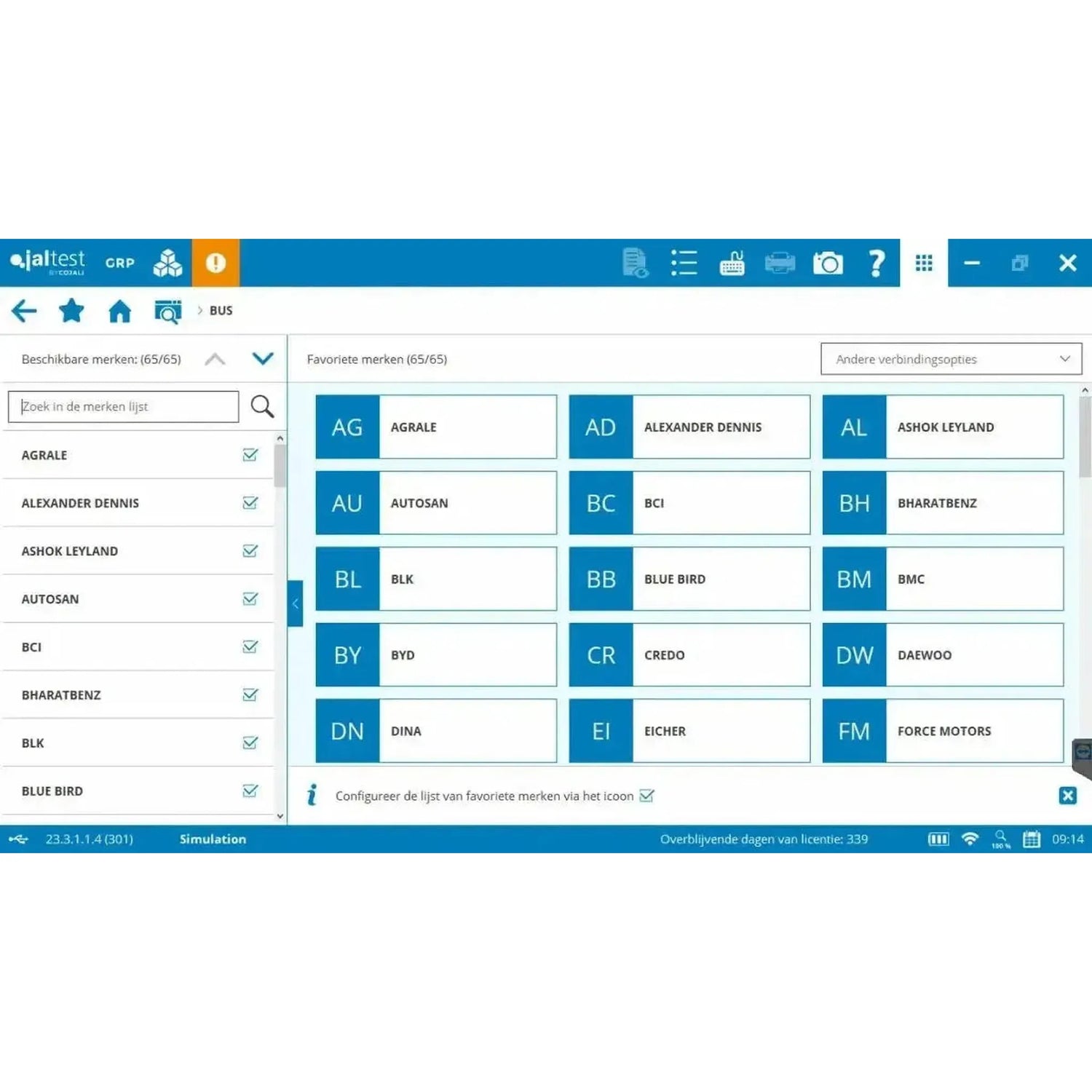

Autobusų markės aprėptyje

Žinomos markės tarp autobusų, aprėptų Jaltest Modular Bus: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL ir Volvo.

Visos 73 autobusų markės, suskirstytos pagal pasaulio dalį:

Europos regionas apima Jungtinę Karalystę, Turkiją, Rusiją ir Baltarusiją. Kinija yra atskira nuo Azijos, kurioje yra Japonija, Pietų Korėja ir Indija. Kita kategorija apima Australijos ir Afrikos markės.

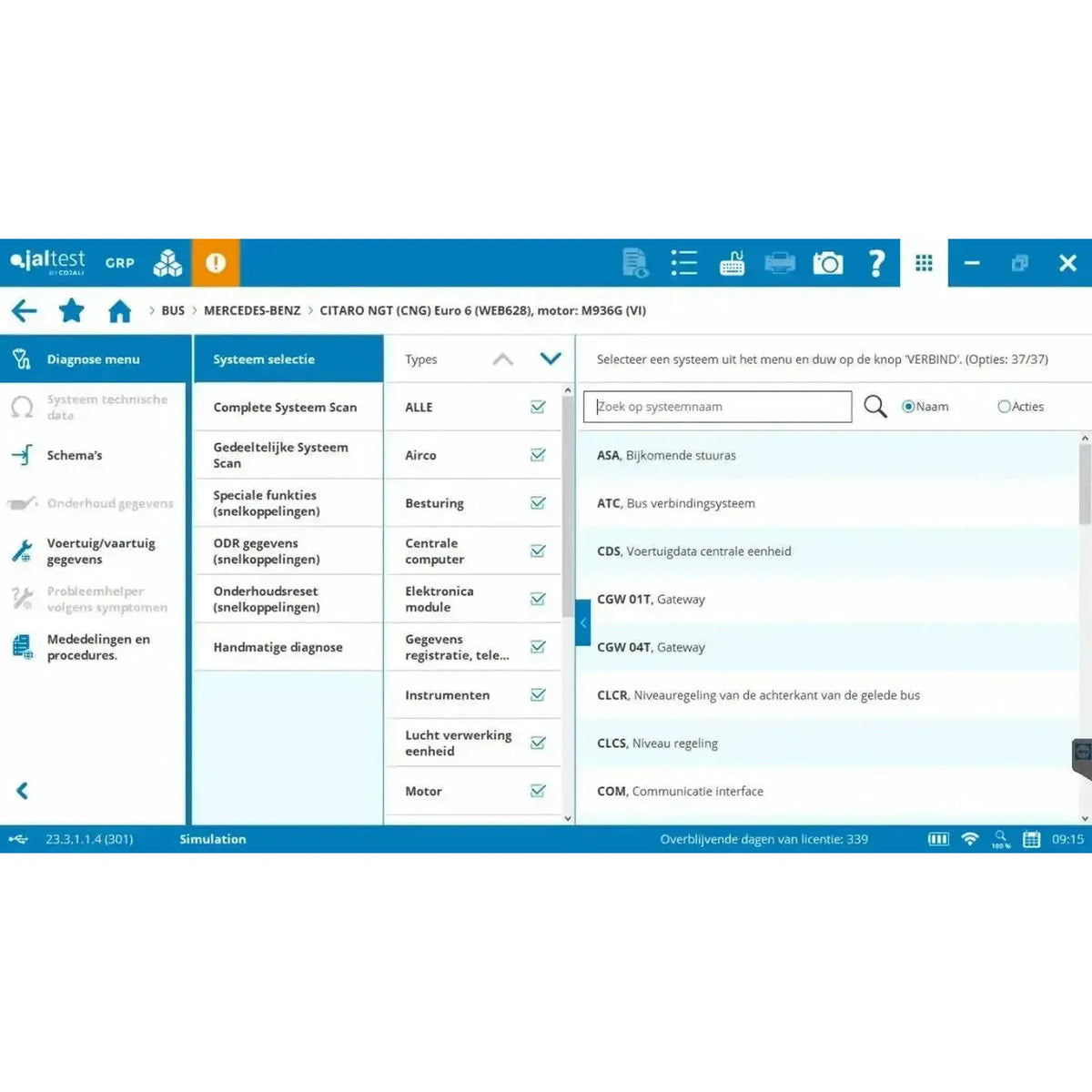

Autobuso sistemos

• Pavaros sistema: Variklis, pavarų dėžė ir išmetamųjų dujų valymo sistema; programinėje įrangoje – Antipollution grupė su SCR ir AdBlue.
• Automatinės pavarų dėžės: ZF Ecomat su 9 kontaktų Mate N-Lock jungtimi, ZF EcoLife mini-USB ir MCP variacija, ir Voith Diwa.
• Stabdžiai ir važiuoklė: Darbinis stabdis, pagalbiniai stabdžiai, suspaustas oras, suspensija, valdymo sistema ir šasio modulis, į kuriuos įeina Knorr-Bremse ABS6 ir ABS24/EU12 bei ABS ir EBS reguliacijos.
• Oro suspensija (ECAS): Elektroniškai reguliuojama oro suspensija, kuri taip pat reguliuoja įlipimo aukštį stotelėje; naudojamas Wabco ECAS CAN 2.
• Durų valdymas: Wabco MTS durų valdymo sistema – modulinė reguliacija, kuri valdo duris.
• Klimato kontrolė: Wabco ATC ir ATC Coach klimato zonoms autobuse.
• Elektronika ir komfortas: Centrinė kompiuterinė sistema, elektroniniai moduliai, prietaisų skydelis, apšvietimas, šildytuvas, ekranas, garso sistema ir starto pertraukiklis.
• Saugumas: Safety grupė su neatidėliotiniu stabdymu ir važiuoklės juostos stebėjimu.
• Registracija ir telematika: Data registration, telematics ir FMS grupė, kurioje yra ir tachografas.

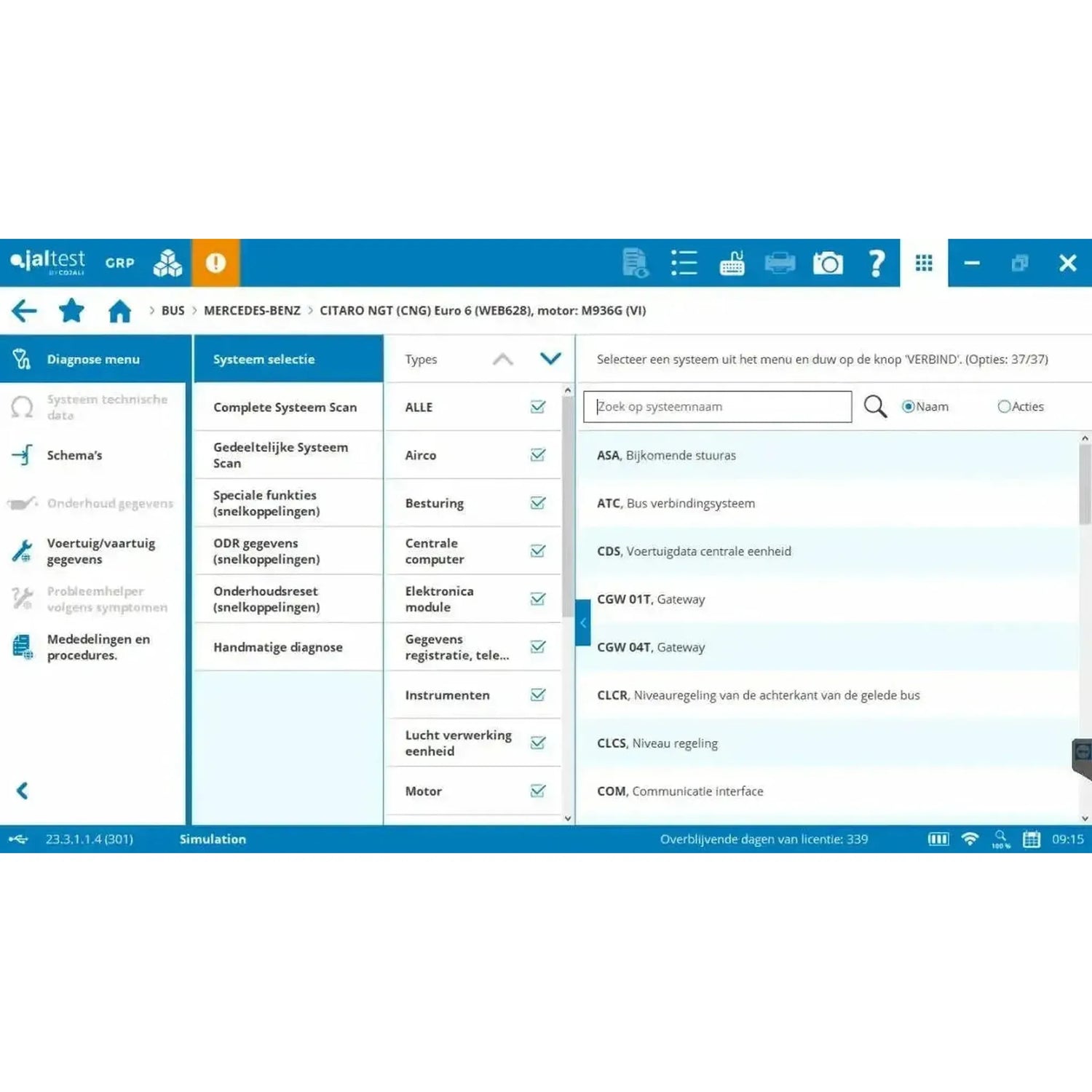

Paieška pagal komponentą, o ne pagal autobusą

Jei ta pati sistema įmontuota į skirtingų gamintojų autobusus, galite ją rasti pagal komponentą, o ne pagal transporto priemonę. Tai patogiau, kai keliami automatinės pavarų dėžės arba stabdymo sistemos klausimai – juk tokias sistemas į autobusus montavę dešimtys karoserijų gamintojų.

Ką jūs galite daryti

Naudodami autobuso modulį, galite nuskaityti autobuso valdymo blokus, stebėti parametrus ir valdyti komponentus. Be to, atliekate darbą, kurio reikalauja programinė įranga: nešvarumo filtro, purkštukų, kalibracijos ir priežiūros skaitiklių darbai.

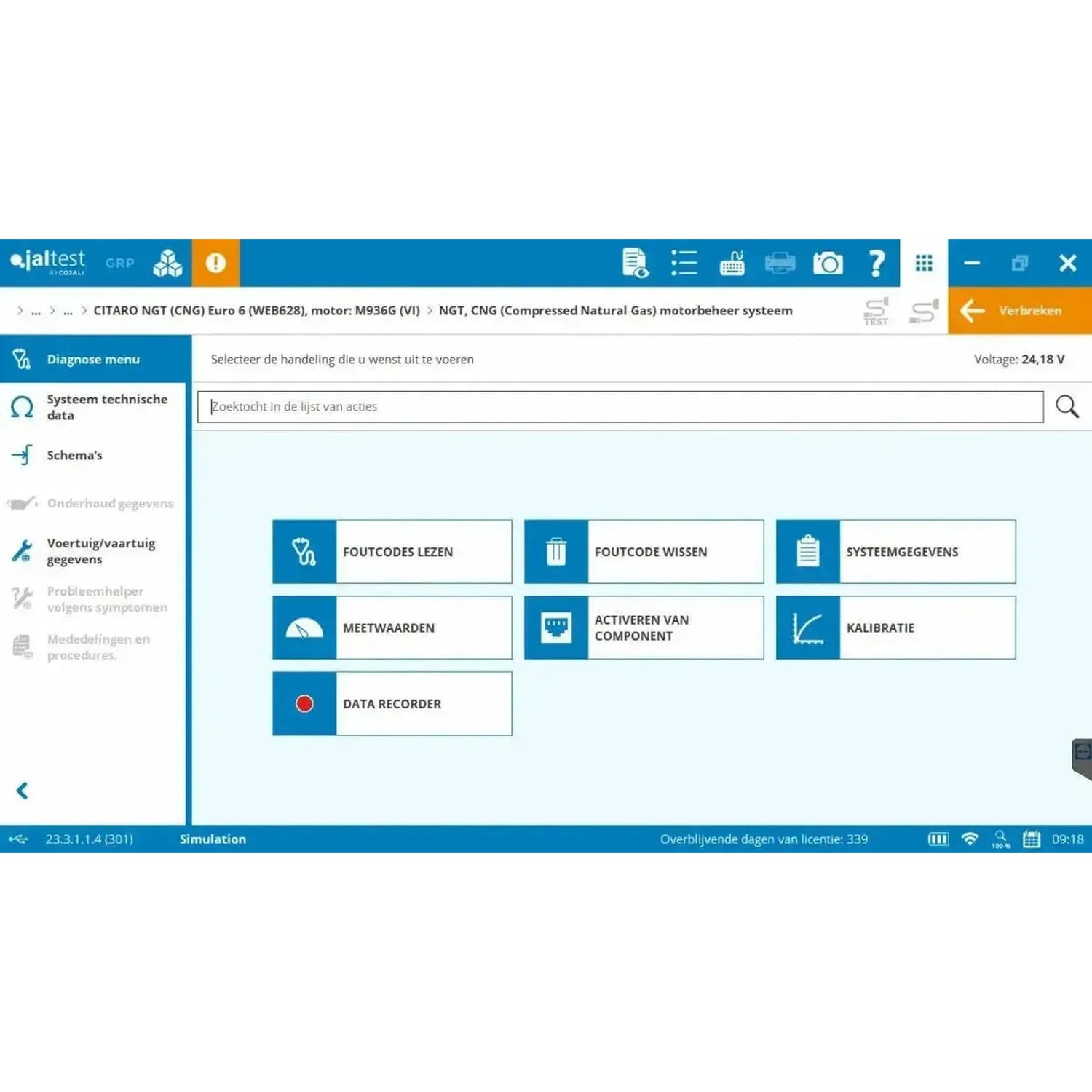

Diagnostika

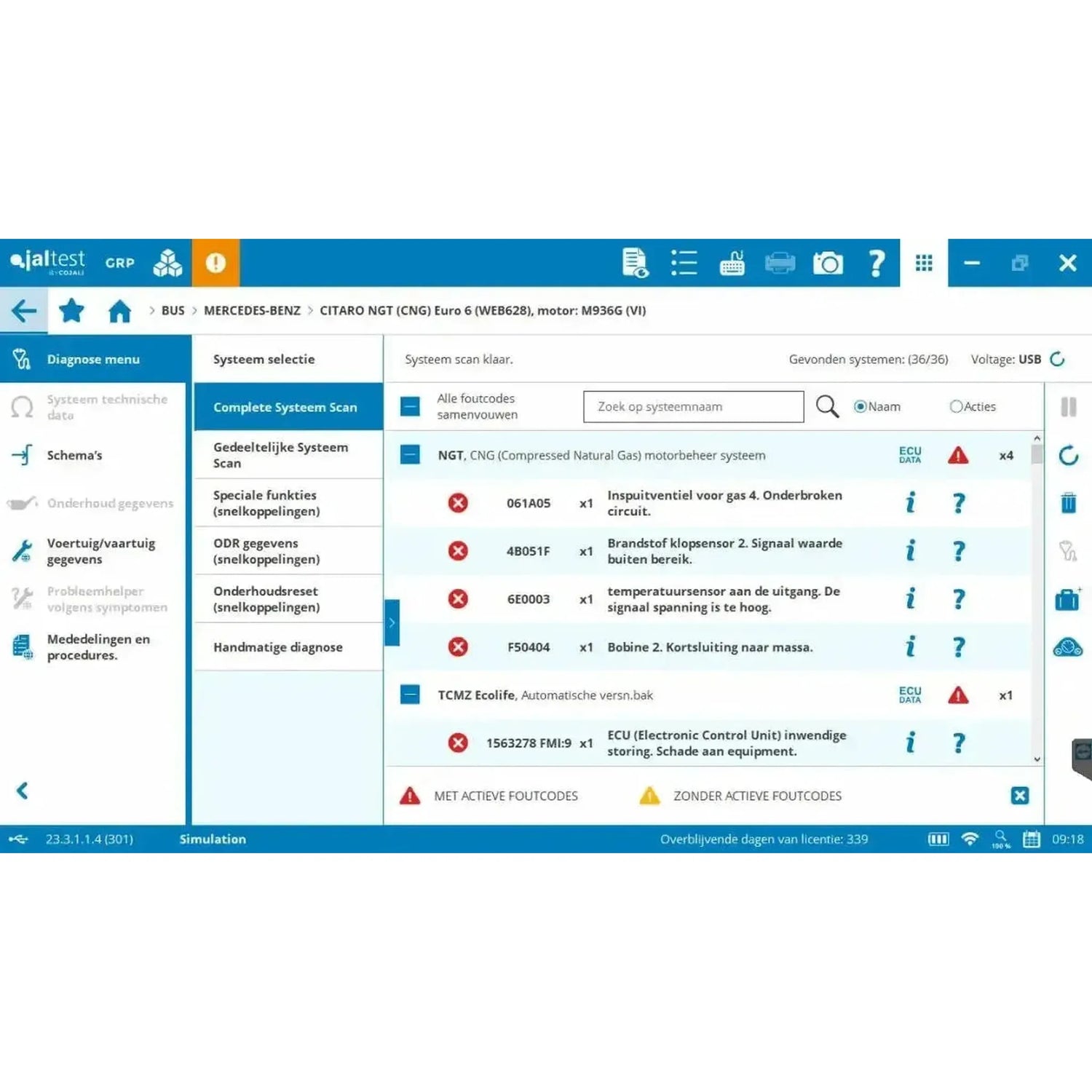

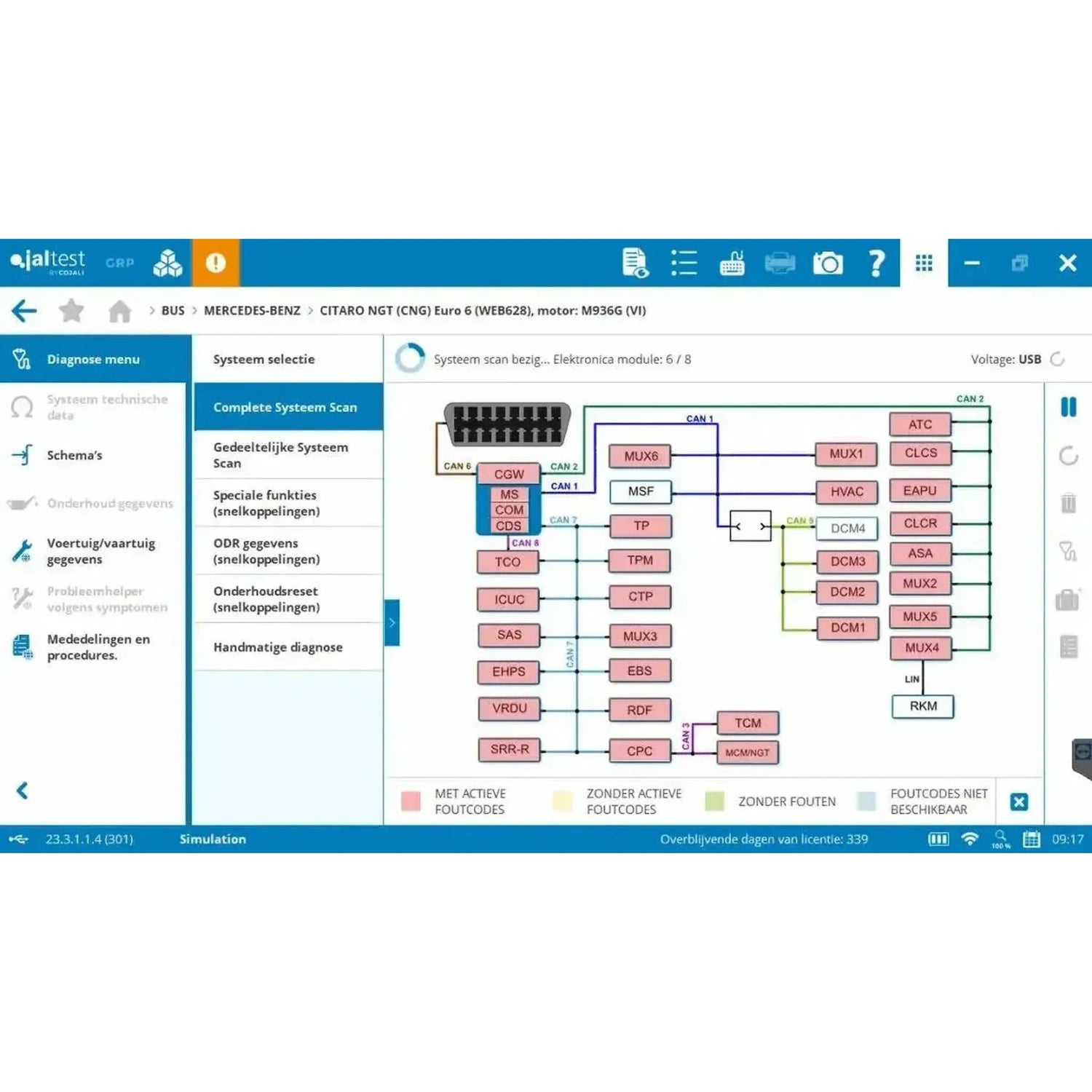

• Klaidų kodų nuskaitymas ir trynimas: Valdymo bloko klaidų atmintis su informacija apie kodus.
• Matavimo parametrai: Prijungtų jutiklių vertės ekrane – skaitmeninis ir grafinis vaizdavimas.
• Komponentų valdymas: Tikslinis komponentų valdymas jų veikimui patikrinti.
• ECU duomenys: Valdymo bloko dalies numeris, serijos numeris ir programinės įrangos versija.
• Parametrai ir kalibracijai: Valdymo blokų konfigūracija ir sistemų nustatymas.

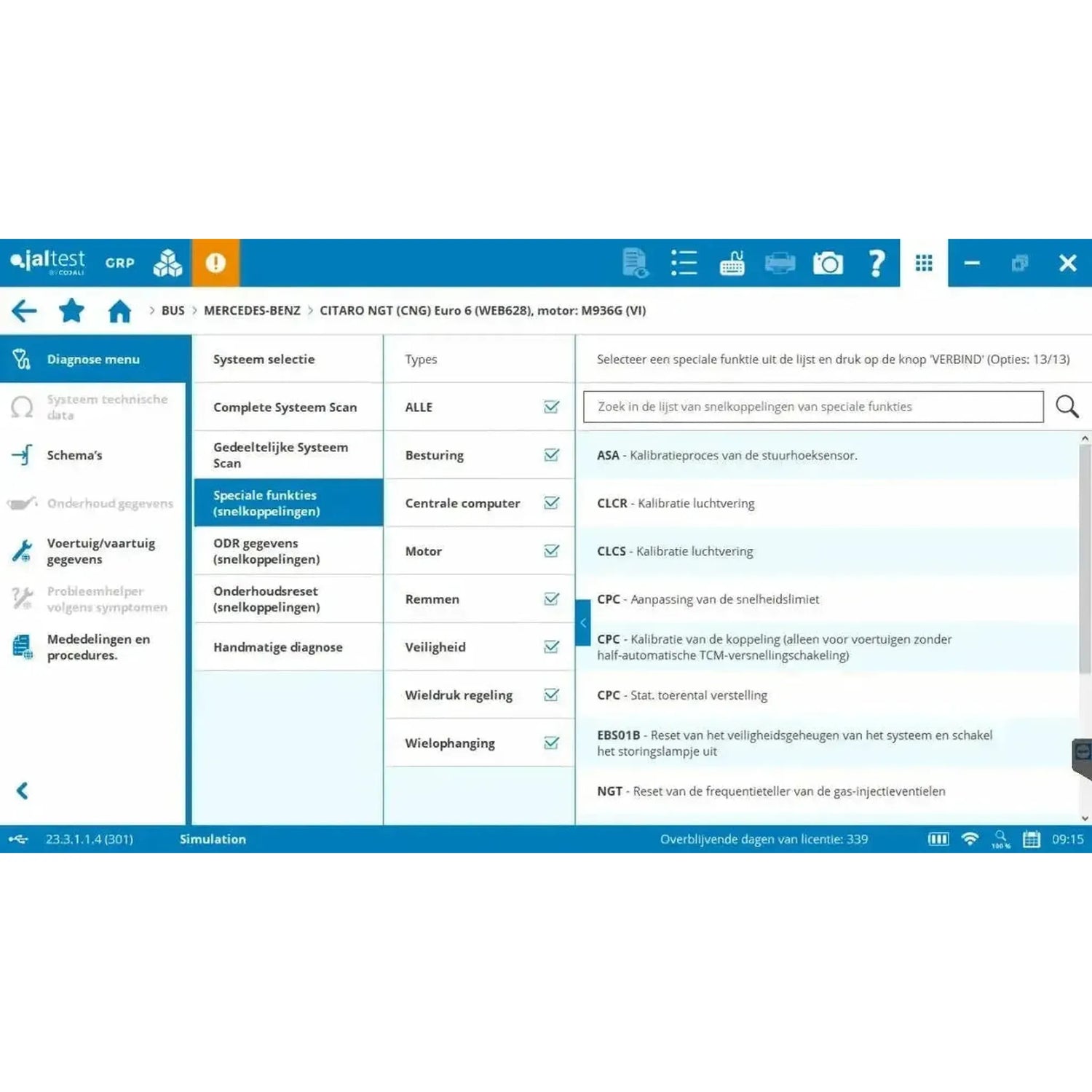

Priežiūra ir kalibracija

• Nešvarumo filtras (DPF): Priverstina regeneracija ir naujame fultro pranešimas po keitimo.
• Cilindro atjungimo testas: Atskirų cilindrų atjungimas variklio veikimui įvertinti.
• Purkštuko kodavimas: Naujų purkštukų registracija variklio valdymo sistemoje.
• Automatinės pavarų dėžės kalibracija: ZF Ecomat, ZF EcoLife ir Voith Diwa reguliavimas po pavarų dėžės remonto darbų.
• Oro suspenijos reguliavimas: ECAS reguliacijos važiavimo aukščio ir aukščio jutiklių nustatymas, įskaitant įlipimo aukštį stotelėje.
• Durų reguliacijos nustatymas: Wabco MTS durų valdymo sistemos iš naujo nustatymas po keitimo.
• Priežiūros skaitikliai: Atstatymas po techninės priežiūros.

Laidai ir kompiuteris

Lagamine yra 16-iais kontaktais OBD2 laidis skirtus standartiniam lizdui. Daugelis autobusų sistemų turi savus diagnostikos lizdus valdymo bloke, todėl reikalingas atskiras laidis. Programinė įranga veikia Windows kompiuteryje.

• Sunkvežimių ir autobusų laidų rinkinys (29362): Laidai skirti „Volvo", „Mercedes-Benz" ir „MTU", „Wabco" stabdžių sistemoms, „Renault", „Iveco", „MAN TG" serijai, „DAF" ir „MAN" su 37-iais kontaktais jungtimi.
• Automatinės transmisijos: JDC307A skirtas „ZF Ecomat" su 9-iais kontaktais „Mate N-Lock", JDC308A skirtas „ZF EcoLife" su mini-USB ir JDC309A skirtas „EcoLife" MCP versijoje su geltonu 9-ių kontaktų jungtimi.
• Klimatas ir durys: JDC304A skirtas „Wabco ATC" klimato valdymui ir „Wabco MTS" durų valdymui su 4+4 kontaktų lizdu.
• Stabdžiai ir oro suspensija: JDC305A skirtas „Knorr-Bremse ABS6" ir ABS24/EU12, ir JDC310A skirtas „ECAS" oro suspensijos valdymui „Solbus" autobusams.
• Senesni autobusai: JDC311A skirtas 9-ių kontaktų „Sub-D" „Solaris" autobusams, JDC301A skirtas „Volvo" autobuso ECS ir JDC302A skirtas „Volvo" autobuso ABS.
• Kompiuteris: Programinė įranga veikia „Windows" aplinkoje. „Cojali" siūlo „Jaltest" apsaugotą kompiuterį ir „A140" apsaugotą planšetę; abu įsigyti galima atskirai iš mūsų internetinės parduotuvės.

Reikalingą laidį nustato valdymo blokas autobuse, o ne karoserijos gamintojo pavadinimas. Prieš užsakydami, patikrinkite pačiame autobuse, kuri jungtis yra valdymo bloke: Žiūrėkite automatinę transmisiją, jungčių dėžutę prie durų ir OBD lizdą transporto priemonėje.

Licencija ir pratęsimas

Su Moduline versija perkate programinės įrangos aktyvinimą ir pirmaisiais naudojimosi metais vienu metu. Nuo antrųjų metų pratęsite su atnaujinimo licencija (29051300), kiekvieną kartą dar dvylika mėnesių. Kol galioja licencija, gausite visas naujas autobusų sistemų programinės įrangos versijas.

• Galiojimo laikas: Dvylika mėnesių nuo aktyvinimo, įtraukta į programinės įrangos aktyvinimą.
• Pratęsimas: Kasmet su atnaujinimo licencija (29051300).
• Diegimas: Daugiausia penkiuose kompiuteriuose. „Jaltest" aparatūra visada reikalinga programinei įrangai paleisti.
• Registracija: Aktyvinimo metu, po kiekvienos naujos programinės įrangos versijos ir toliau kas šeši mėnesiai.
• Modulio pirkimas vėliau: Vėliau įsigytas modulis sulyginamas su jūsų galiojančia licencija; mokate proporcingai.
• Jei nepratęsite: Modulis bus užblokuotas, kol nepaisysite atnaujinimo licencijos.

Pasirinktinės išplėtimo galimybės

Be Autobuso modulio yra papildiniai, kuriuos perkate atskirai. Jie nereikalingi diagnostikai, tačiau papildo nuorodas, pagalbą arba įrankius. Žemiau pateikiama, kas priklauso autobusams ir turizminiams autobusams.

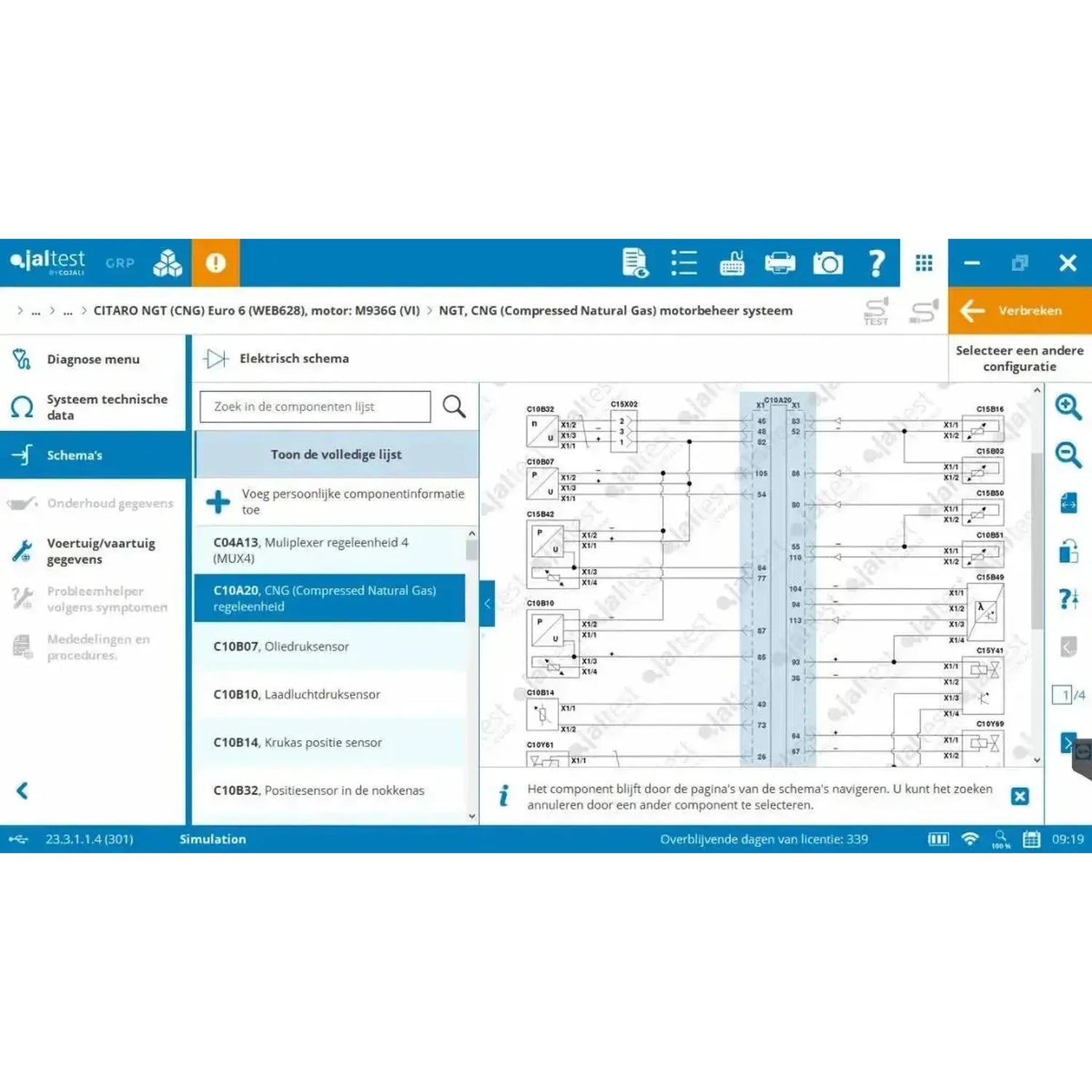

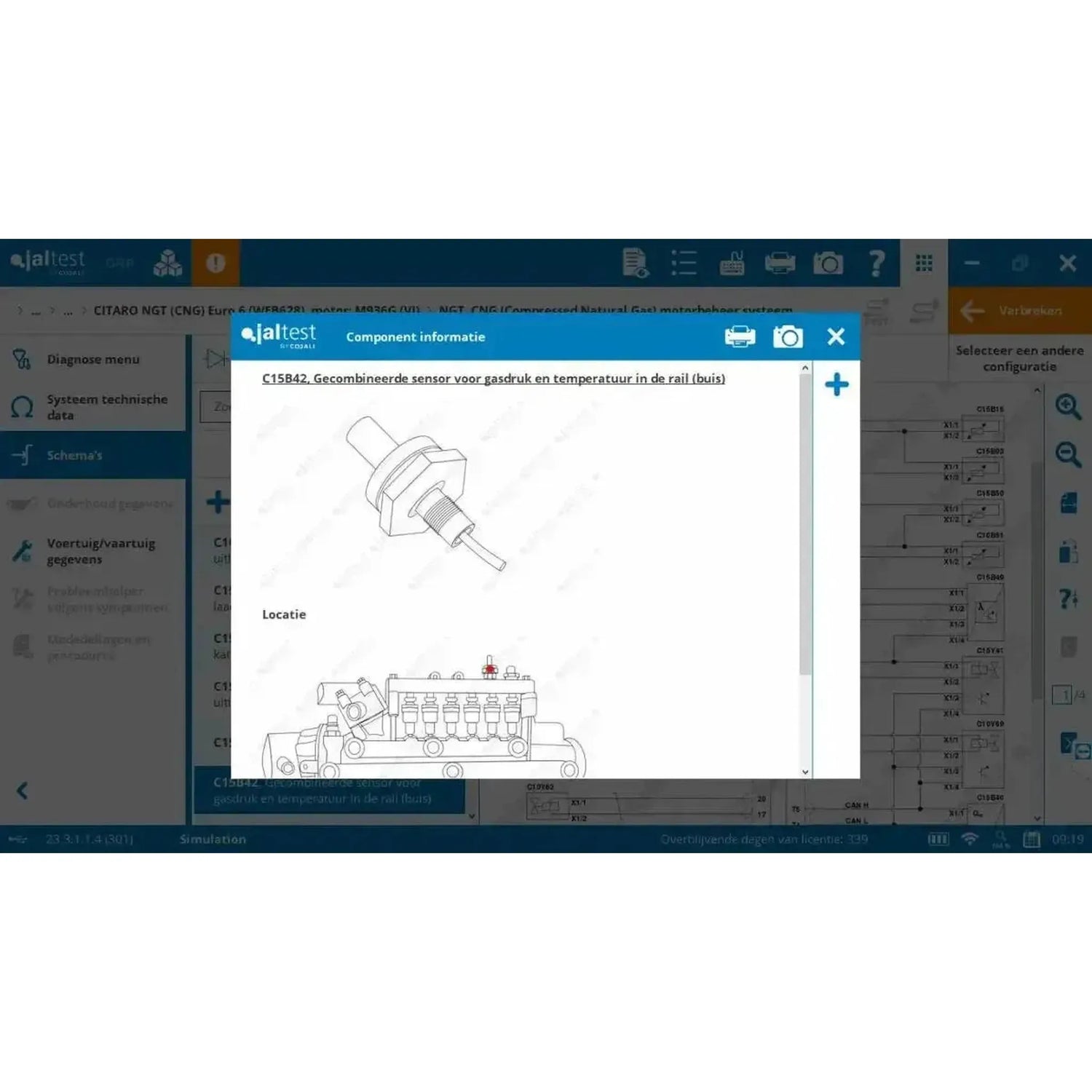

• INFO Plus Modulinei versijai (70605043): Elektrinės schemos ir gidai atliekant remontą. Įsigykite tiek pat, kiek modulinių licencijų turi jūsų aparatūra.
• Gamintojo modulis (29469): Pasirinkite pagal sistemos gamintoją, o ne pagal transporto priemonės žymę, su atnaujinimo licencija 29481 tolesniems metams. Tas modulis nėra gaunamas atskirai ir reikalauja „Modular Truck", „Modular Bus" arba abiejų; su šiuo rinkiniu ta sąlyga įvykdyta.
• Jaltest ETM (70001007): Išorinis testas, kuriuo matuojate „EBS" moduliatorius ir jutiklius atskirai, taip pat komplektas su matavimo laidais (70001008). Veikia tik su galiojančia komercine arba moduline licencija ir nėra tiekiamas kaip atskiras produktas.
• Jaltest ATS: Metams prieiga prie „Cojali" anglų kalbos techninio pagalbos darbo stalo. Automatiškai tęsiasi; galite atsisakyti raštu iki trisdešimties dienų prieš galiojimo pabaigą.

Pakuotės turinys

• 1x „Jaltest Link V9" sąsaja (70001015)
• 1x Multipin rinkinys (70002001)
• 1x „Jaltest" (JDC213.9) | „Link V9" 26-ių kontaktų DB26 – 16-ių kontaktų OBD2 Pereinamasis laidis | Sąsaja
• 1x „Jaltest" (JDC107.9B) | „Link V9" – USB-C Pereinamasis laidis | Sąsaja
• 1x „Jaltest" (JDC100) | „Link V9" 26-ių kontaktų DB26 Pratęsimo laidis (100 cm) | Sąsaja
• 1x „Jaltest" (70003015) | Kompaktiška kieta dėžė
• 1x „Jaltest" (293300) | Autobusas (Modulinis) | Programinės įrangos licencija
