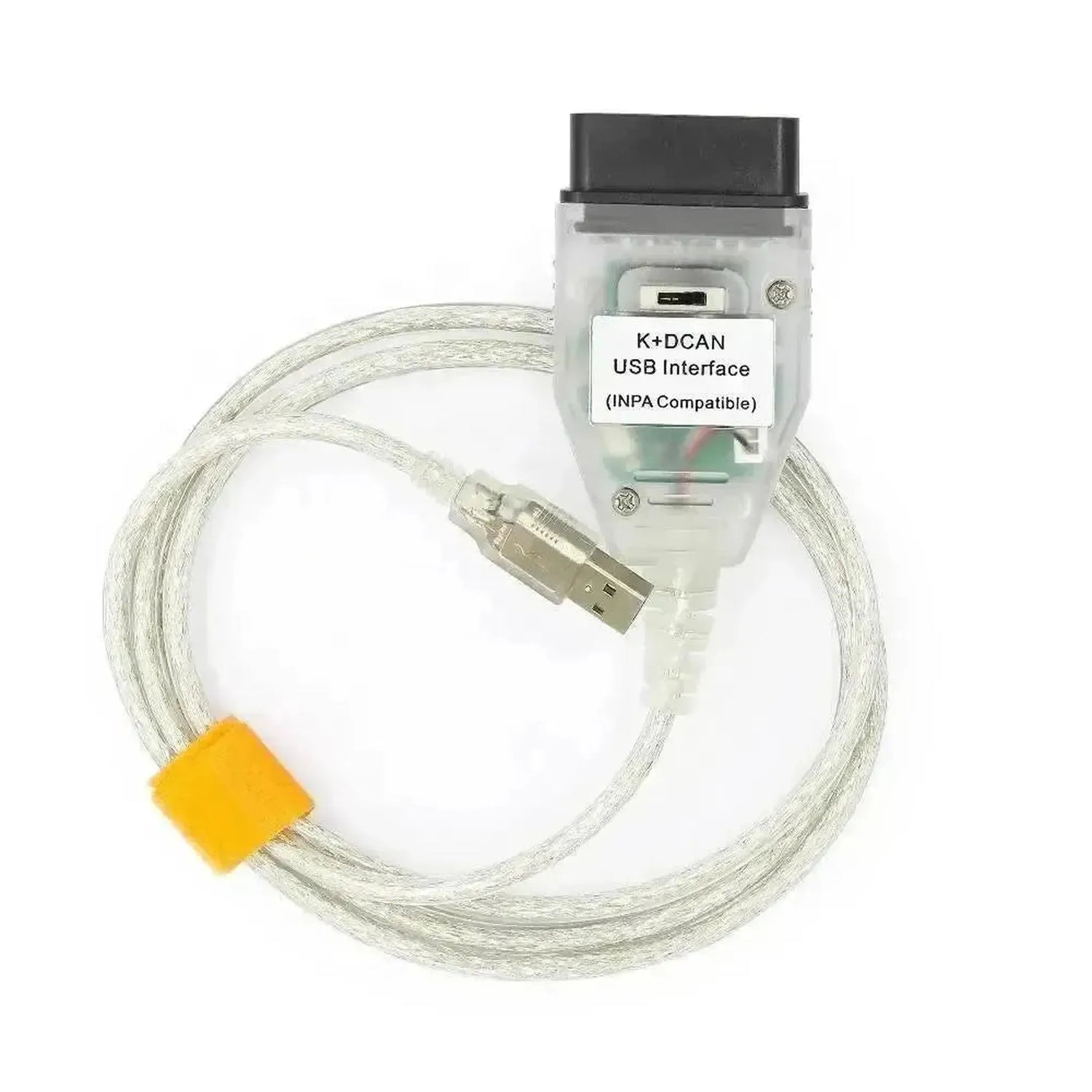

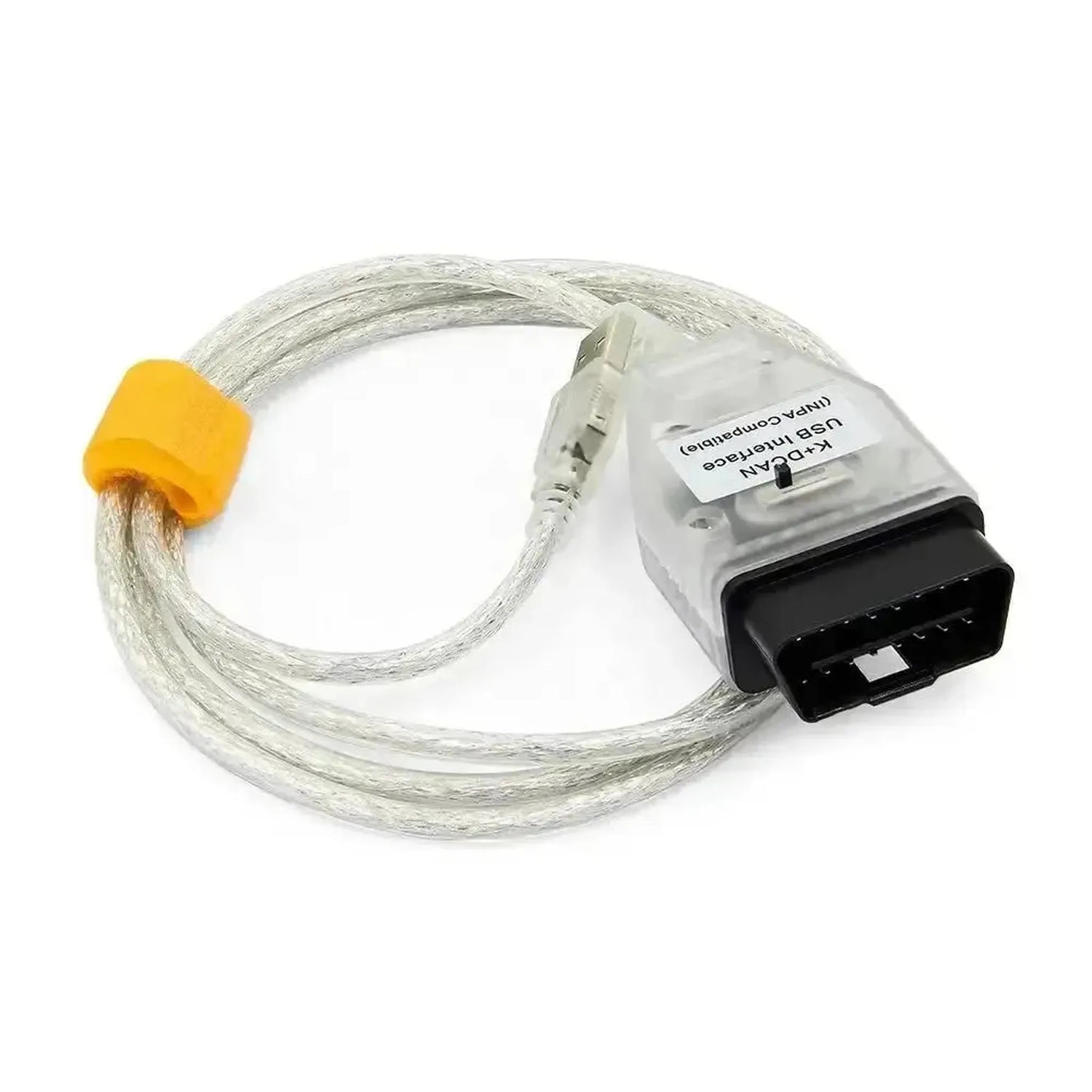

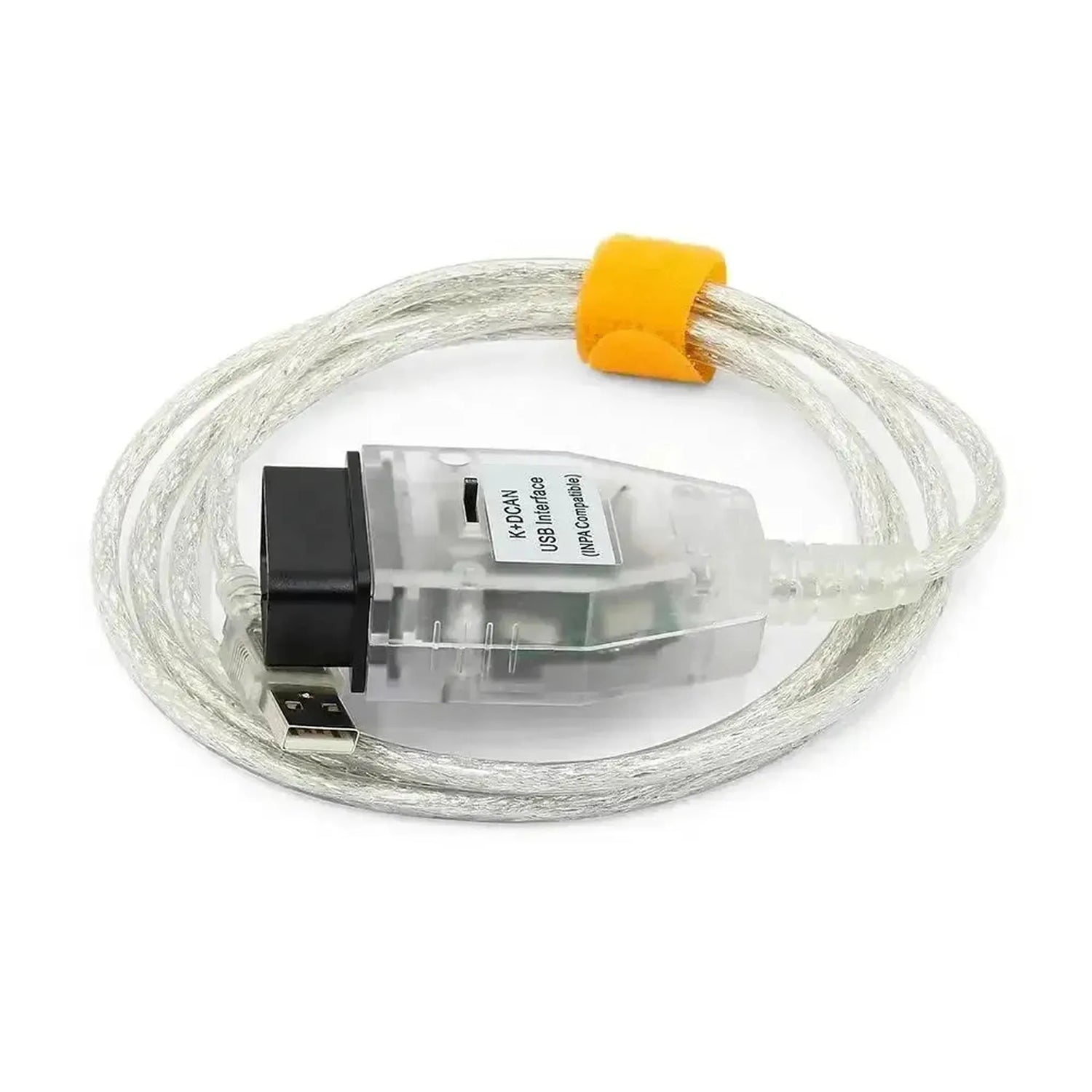

BMW K+DCAN (Switch) | Sąsajos kabelis (Baltas)

Taikymo sritys ir funkcijos

Šis interfeiso kabelis, naudojamas su tinkama programine įranga, suteikia plačias diagnostines galimybes konkretiems E ir R serijos transporto priemonėms.

• Klaidų kodų skaitymas ir šalinimas: Visų esamų elektroninių valdymo blokelių nuskenavimas saugomiems gedimų kodams (DTC) peržiūrėti ir ištrinti po remonto.
• Tiesiogini duomenų stebėjimas: Realaus laiko sensorių reikšmių, tokių kaip variklio apsisukimai, turbopadidėjimas, purkštuko laikai ir akumuliatoriaus įtampa, peržiūra transporto priemonei veikiant.
• Techninės priežiūros intervalų atstatymas: Sąlygos pagrindu vykdomos priežiūros (CBS) perspėjimų atstatymas alui, stabdžiams ir transporto priemonės inspektijoms per OBD prievadą.
• Komponentų mokymas: Pagrindinių kalibracijų atlikimas, pavyzdžiui, naujo akumuliatoriaus registracija arba pakaitinių purkštukų mokymas variklio valdyme.

Specialūs atributai ir galimybės

Šio kabelio aparatūra aprūpinta komponentais, kurie palaiko pažangius transporto priemonės pritaikimus.

• Rankinis protokolo perjungimas: Fizinis mygtukas įjungia ir išjungia 7 ir 8 pin'ų sujungimą. 7 ir 8 pin'ai sujungti reikalingi senesniems transporto priemonėms iki 03/2007 metų (K-Line), atskyrę – naujesnėms transporto priemonėms (D-CAN).
• Modulio kodavimas: Palaiko komunikaciją su programine įranga, tokia kaip NCS Expert, siekiant suaktyvinti paslėptas transporto priemonės funkcijas, tokias kaip apšvietimo ar signalizacijos sistemos elgesys.
• ECU programavimas: Suteikia duomenų perdavimo galimybę prieglaudos sistemoms ar programinės įrangos atnaujinimams įrašyti į konkrečius valdymo bloklius per WinKFP.
• FTDI serijinė komunikacija: Integruota lustų rinkinys emuliuoja patikimą virtualią COM prievadą, reikalingą dilerių lygio programinės įrangos laiko jautriai protokolams.

Suderinami transporto priemonės

Interfeiso kabelis skirtas naudoti su konkrečiomis transporto priemonių kartomis, kurios naudoja K-Line ir D-CAN komunikaciją.

BMW:

• E serija (K-Line): Modeliai apie 1998–03/2007 m. (pvz., E39, E46, ankstyvoji E60/E90). Reikalingas jungiklis sujungtuose padėtyje (7+8 pin'ai).
• E serija (D-CAN): Modeliai 03/2007 iki E serijos gamybos pabaigos (pvz., vėlyvoji E60, E90, E70, E87). Reikalingas jungiklis atskiroje padėtyje.

Mini:

• R serija: Modeliai kaip R56 (nuo apie 2006 m.). Komunikacija priklauso nuo tikslaus gamybos metų K-Line arba D-CAN.

Suderinta programinė įranga ir operacinės sistemos

Šiam interfeiso kabeliui veikti reikalinga trečiųjų šalių arba specifinė dilerių lygio programinė įranga. Kabelis tiekiamas be programinės įrangos.

Suderinama diagnostikos programinė įranga:

• INPA / EDIABAS: Greitai diagnostikai, tiesioginiams duomenims ir klaidų kodų skaitymui.
• ISTA-D (Rheingold) / ISTA-P: Išsamiai diagnostikai, elektrinėms schemos, gedimų ieškojimui ir programavimui.
• NCS Expert / NCS Dummy: Transporto priemonės kodavimo pritaikymui ir Car & Key atminčiai.
• WinKFP / Tool32: Išsamiam modulio programavimui ir konkretiems ECU darbams atlikti.

Operacinės sistemos:

• Windows: Windows 7, Windows 8, Windows 10 ir Windows 11 (32 bitai ir 64 bitai). Reikalinga rankina tvarkiklio instaliacija virtualiam COM prievadui.

Pakuotės turinys

• 1x BMW K+DCAN OBD2 – USB jungiklis | Interfeiso kabelis (Baltas)
