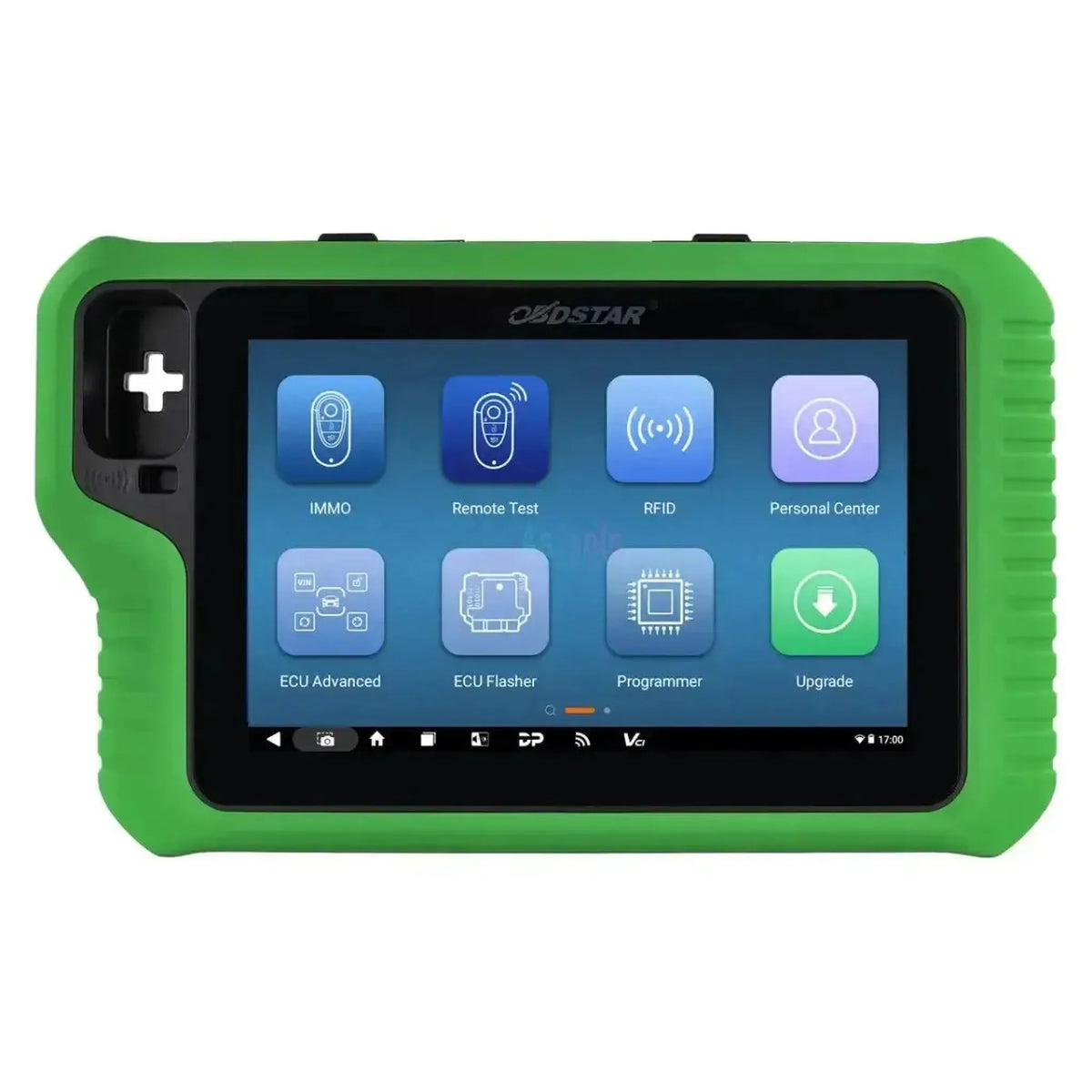

OBDSTAR KeyMaster G3 | Universalus Programatorius

Kuris modelis jums tinka

OBDSTAR turi kelis raktų ir programavimo prietaisus. Jie nesiskiria kokybe, bet aprėptimi: kur baigiasi vienas prietaisas, prasideda kitas.

Jei neieškote raktų darbo, bet ECU darbo ar avariniu duomenų, žiūrėkite DC706 (ECU programatorius) arba P50 (avariniu duomenų programatorius). Jie atlieka kitokį darbą.

Programos ir funkcionalumas

KeyMaster G3 yra pastatytas aplink imobilizerio ir raktų darbą, o ECU operacijos yra antrasis stulpas. Žemiau darbas sugrupuotas taip, kaip jis pasirodo dirbtuvėse.

Raktų funkcijos — imobilizeris, 5 transporto tipai

Pagrindinis šio prietaiso darbas ir dalis, kuri yra pasiekiama be papildomos licencijos. Kuri trasa yra įmanoma kiekvienai transporto priemonei, priklauso nuo marko, modelio ir gamybos metų.

• Raktų programavimas: Imobilizerio raktų mokymas lengvuosiuose automobiliuose (102 markos), sunkvežimiuose (DAF, Jiefang ir Kinland), elektrinėse transporto priemonėse (23 markos), motocikluose (19 markų) ir vandens sporte (BRP, Kawasaki ir Yamaha).
• Raktų gamyba: Sukurti raktą, kuriuo galima paleisti transporto priemonę, net kai nėra originalo, tame lygyje, kuriame tai daro markos pardavėjas. Pas 17 markų.
• Raktų atnaujinimas: Naudotą raktą nustatyti iš naujo, kad jis galėtų būti naudojamas vėl, pas 15 markų.
• Protingo raktą atrakinti: Užrakintas protingas raktas vėl padaryti naudingą, pas Subaru ir Toyota.
• Transpondų skaitymas ir rašymas: Transpondų duomenis pasiekti per integruotą RFID funkciją, be atskirų adapterių.
• Nuotolinių valdiklių testavimas: Signalo, veikimo ir dažnio nuotolinių valdiklių ir protingų raktų tikrinimas su integruotu nuotoliniu testu, prieš pradedant programuoti.
• IMMO OFF: Paleidimo blokavimas išjungti modeliuose kur transporto priemonės sistema tai leidžia.

Specialios funkcijos — darbas su valdymo moduliu

Darbas, kuris eina toliau nei tik raktai. Dalis to yra atliekama darbo staklėje su pristatytu MP001 ir bench kabeliu.

• EEPROM ir MCU skaitymas ir rašymas: Valdymo modulių atminties skaitymas, išsaugojimas ir perrašymas su pristatytu MP001 programatorium, skaitymo ir rašymo plokštėmis C4-01 ir C4-02 bei kabeliais W004 ir W005.
• ECU Advanced: Išplėstinės operacijos valdymo moduliams iš 12 markų, kurioms tai buvo suteikta.
• Darbas darbo staklėje: Moduliai už transporto priemonės pasiekiami per BENCH-A V3, BENCH-B V2 ir P004 adapterį su keičiamu 120 omų nutraukimu.

Savitą licenciją turinčios funkcijos

Keturios funkcijų grupės nėra įtrauktos į bazinę versiją. OBDSTAR jas tiekia kaip mokamą aktyvavimą pagal jūsų įrenginio serijos numerį — mokate tik už tai, ką naudojate. Visos keturios prieinamos atskirai pas mus; jos išvardytos toliau tarp papildomų priedų.

• ODO Meter — B modulis: Lengvųjų automobilių ir motociklų kilometražo koregavimas, taip pat alyvos ir techninės priežiūros nustatymas iš naujo.
• ECU Flasher — C modulis: Variklio valdymo, transmisijos, karoserijos modulių ir motociklo ECM skaitymas, rašymas ir klonravimas. Tai modulis, su kuriuo susijusios dvi didžios ECU Flasher lentelės toliau.
• Crash Reset — D modulis: Oro pagalvių atstatymas, akumuliatoriaus stebėjimo (MVBM) iš naujo nustatymas ir vairo kampo jutiklio perprogramavimas.
• Test Platform — E modulis: Prietaisų skydeliai, ABS blokai, variklio dėžės moduliai, oro kondicionavimo skydeliai ir BSG-, MHEV-, garso bei EBA valdikliai iš elektrinių transporto priemonių paleidžiami stende, be CAN komunikacijos.

Jei jums reikia tik prietaisų reguliavimo, pasirinkite tik ODO Meter; jei dirbate su žalais, Crash Reset yra logiškas papildymas.

Papildomos galimybės

Tai, ką įrenginys gali valdyti techniškai. Tai lemia, ar jis gali bendrauti su šiuolaikišku transportu; toliau pateiktas automobilių gamintojų sąrašas to neparodo. G3 modelyje visa tai yra integruota į patį įrenginį, be atskirų adapterių.

• Integruotas CAN-FD: Greitesnis šiuolaikinių transporto priemonių CAN protokolas, be atskiro adapterio.
• Integruotas DoIP: Diagnostika per ethernet, būtina vis didėjančiai šiuolaikinių modelių grupei.
• Žemo greičio (klaido tolerantinis) CAN: Lėtas, klaido tolerantinis magistralas, naudojamas komforto sistemose.
• OBD16 kontaktų išdėstymo jungiklis: OBD jungties kontaktų išdėstymą keičia be adapterio.

Palaikomi automobilio gamintojai

Sprendžianti yra gamintojo, modelio ir gamybos metų kombinacija, o ne tik gamintojas. Gamintojas, figūruojantis imobilizavimo sąraše, gali nebūti raktų programavimo sąraše — todėl peržiūrėkite jums reikalingą funkciją. Toliau pateikiami aštuoni pagrindiniai sąraši pagal pasaulio dalį ir abėcėlės tvarką. Trys trumpi sąraši — sunkvežimiai, vandens transportas ir išmanieji raktai — išsamiai pateikiami aukščiau prie pačios funkcijos.

Raktų programavimas — lengvieji automobiliai

• Europos: Alfa Romeo, Audi, Bentley, BMW, Dacia, DR, Ferrari, Fiat, Iveco, JLR (Jaguar Land Rover), Lamborghini, Lancia, Maserati, Mercedes-Benz, Opel, Porsche, PSA (Peugeot, Citroën, DS), Renault, Seat, Škoda, Smart, Volkswagen, Volvo
• Azijos: Daewoo, Daihatsu, Datsun, Genesis, Himiko, Honda, Hyundai, Isuzu, Kia, Luxgen, Mazda, Mitsubishi, Nissan, Samsung, SsangYong, Subaru, Suzuki, Toyota
• Amerikietiškos: Chrysler, Dodge, Ford, GM, Jeep, Lincoln, Mercury
• Kinų: Aeolus, BAIC, Baojun, Borgward, Brilliance, BYD, Changan, Changfeng, Chengshi, Chery, Dayun, Dongfeng, Dorcen, Enovate, Enranger, FAW, Fencon, Foday, Forthing, Foton, Geely, Great Wall, Hafei, Haima, Hawtai, Huanghai, JAC, JMC, Landwind, Larkauto, Li Auto, Lifan, Lynk&Co, Maxus, Neta, NIO, QNLotus, Qoros, Qumotor, Roewe, Ruichi, SGMW, Soueast, SWM, Trumpchi, Venucia, Voyah, WM Motor, Xpeng, Yema, Yudo, ZD, Zhongxing, Zotye

Raktų programavimas — elektriniai transportai

• Kinų: Arcfox, BAIC, Borgward, Changan, Chery, Dayun, Denza, FAW, Geely, Great Wall, Haima, Hanteng, Hawtai, Hongqi, JAC, JMC, Leapmotor, Li Auto, Roewe, Seres, SGMW, Soueast, Trumpchi

Visi 23 gamintojai yra iš Kinijos; šioje rinkoje vyksta sparčiausias elektrifikacijos procesas.

Raktų programavimas — motociklai

• Europos: BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph
• Azijos: Honda, Kawasaki, Suzuki, Yamaha
• Amerikietiškos: BRP, Harley-Davidson, Indian, Polaris
• Kinų: CFMOTO, Dayang, Haojue, Souo, Voge

Raktų gamyba

• Europos: Aprilia, BMW, Ducati, KTM, Moto Guzzi, MV Agusta, Peugeot, Piaggio, Triumph
• Azijos: Honda, Kawasaki, Suzuki, Yamaha
• Amerikietiškos: BRP
• Kinų: Dayang, Haojue, Kove

Raktų atnaujinimas

• Europos: Audi, BMW, Citroën, Land Rover, Opel, Peugeot, Porsche, Renault, Volkswagen, Volvo
• Azijos: Hyundai, Kia, Mitsubishi
• Amerikietiškos: Chrysler, GM

ECU Advanced

• Europos: Fiat, Maserati, Mercedes-Benz, Porsche, PSA, Renault, Volvo
• Azijos: Hyundai, Infiniti
• Amerikietiškos: Chrysler, Ford, GM

ECU Flasher — karoserija (Body IMMO)

Dėmesys: ECU Flasher yra modulis C ir neįtrauktas į bazę. Šis sąrašas ir toliau pateiktasis sąrašas pasiekiami tik po tos licencijos aktyvinimo.

• Europietiški: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
• Azijietiški: Mazda
• Amerikietiški: Chrysler, Dodge, Ford, GM, Jeep

ECU Flasher — variklio elektronika (ECM IMMO)

Šis sąrašas taip pat priklauso moduliui C ir pasiekiamas tik po tos licencijos aktyvinimo.

• Europietiški: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
• Azijietiški: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikietiški: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
• Kiniškie: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye

Pasirenkamieji priedai ir plėtimiai

Atkreipkite dėmesį į tai, kas jau įtraukta: MP001 programatorius, P004 adapteris ir KeySim yra mūsų teikiamoje A1+A2 versijoje. Jų nereikia pirkti atskirai. Taip pat CAN FD Adapterio čia nereikalinga — CAN-FD yra integruotas. Ir P001 Programatorius neatnešo jokios papildomos funkcijos: pati OBDSTAR patvirtina, kad G3 jau turi RFID funkciją ir tiekiama su MP001.

Aparatūros moduliai ir aksessuarai

• BENZ FBS3 Komplektas: Raktams ir moduliams su Mercedes-Benz FBS3 sistemoje dirbti: EIS, ELV, ECM, TCM ir ISM. Peržiūrėti BENZ FBS3 Komplektą.
• C4-09 Adapterių Komplektas (MB91F526): Skirtas MB91F526 valdikliui Alfa Romeo, Ferrari, Fiat ir Jeep karoserijos moduliuose. Peržiūrėti C4-09 Adapterių Komplektą.

Programinė įranga ir licencijos

• ODO Meter — modulis B: Skaitiklio nustatymas lengviems automobiliams ir motociklams, pridedant alyvos bei serviso atstatymas. Peržiūrėti ODO Meter licenciją.
• ECU Flasher — modulis C: Variklio elektronika, transmisija, karoserijos moduliai ir motociklo ECM skaitymas, rašymas ir klonacija. Peržiūrėti ECU Flasher licenciją.
• Crash Reset — modulis D: Oro pagalvių nustatymas, akumuliatoriaus stebėjimo atstatymas ir vairo kampo sensoriaus mokymas. Peržiūrėti Crash Reset licenciją.
• Test Platform — modulis E: Moduliai paleisti darbo stale be CAN komunikacijos. Peržiūrėti Test Platform licenciją.

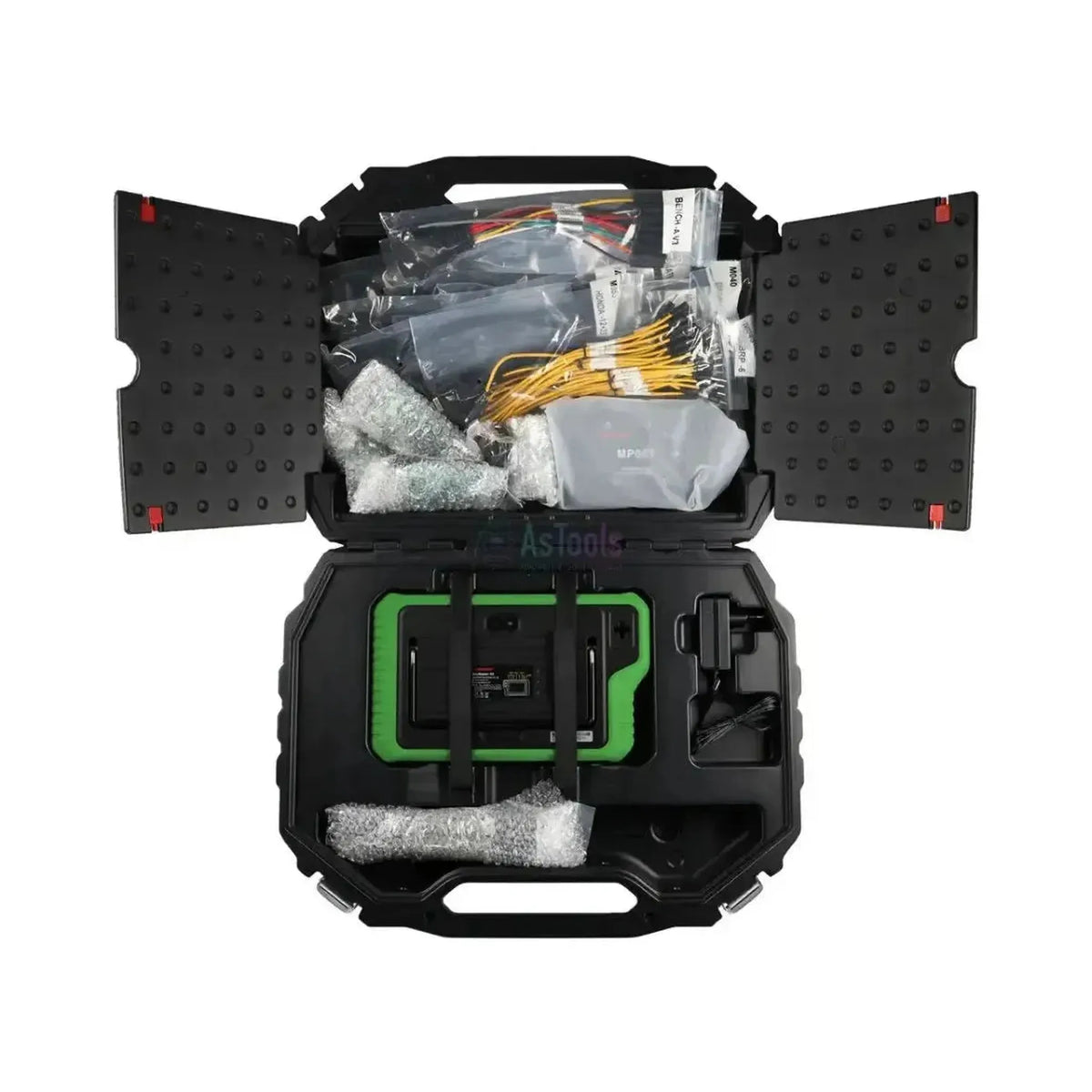

Pakuotės turinys

• 1x OBDSTAR KeyMaster G3 (A1+A2)
• 1x M001 pagrindinė jungtis
• 1x 12V2A įkroviklis
• 1x MP001 daugiabuvis programatorius
• 1x W004 skaitymo ir rašymo jungtis
• 1x W005 skaitymo ir rašymo jungtis
• 1x C4-01 skaitymo ir rašymo plokštė
• 1x C4-02 skaitymo ir rašymo plokštė
• 1x BENCH-A V3 laidai
• 1x BENCH-B V2 laidai
• 1x P004 adapteris
• 1x P004 šuntinių laidų komplektas
• 1x KeySim raktų modeliuotojas
• 1x M034 diagnostikos adapteris (Harley-Davidson)
• 1x M037 diagnostikos adapteris (Ducati)
• 1x M040 diagnostikos adapteris (BMW)
• 1x M041 OBD adapteris
• 1x M042A diagnostikos adapteris (Indian)
• 1x M043 diagnostikos adapteris (BRP)
• 1x M053 diagnostikos adapteris (Honda)
• 1x M054 diagnostikos adapteris (Suzuki)

Licencijos informacija

Šis įrenginys turi 2 metų programinės įrangos atnaujinimus. Šis atnaujinimo licencija yra atskira nuo keturių modulio licencijų aukščiau; žemiau pateikiama tikslus aprašas, kas ir kada vyksta.
